2013 Peugeot 308 SW BL stop start

10
176
VERIFICAÇÕES






CONTROLOS













Bateria de 12 V

A bateria não necessita de
manutenção.

Todavia, verifi que a limpeza
e o aperto dos terminais, so-
bretudo durante o Verão e o
Inverno.
Em caso de uma operação na bateria,
consulte o capítulo "Informações prá-
ticas" para conhecer as precauções a
tomar antes de a desligar e depois de a
ligar novamente.






A presença desta etiqueta, principal-
mente com o Stop & Start, indica a uti-
lização de uma bateria de chumbo de
12 V de tecnologia e características
específi cas, que necessita, em caso de
substituição e se for desligada, da in-
tervenção exclusiva da rede PEUGEOT
ou de uma ofi cina qualifi cada.










Filtro de partículas (Diesel)

O início de saturação do fi ltro
de partículas é indicado atra-
vés do acendimento temporá-
rio do avisador, acompanhado
de um sinal sonoro e de umna
mensagem de risco de colmatagem do
fi ltro de partículas.
Desde que as condições de circulação o
permitam, regenere o fi ltro circulando a
uma velocidade de 60km/h, no mínimo,
até ao desaparecimento do avisador.
Se o avisador permanecer aceso, consulte
o parágrafo "Nível de aditivo".

No caso de um veículo novo, as
primeiras operações de regenera-
ção do fi ltro de partículas podem
implicar odores a "queimado" que
são perfeitamente normais.
Após um funcionamento prolon-
gado do veículo a uma velocidade
muito baixa ou em ralenti, é pos-
sível verifi car, excepcionalmente,
emissões de vapor de água no
escape, aquando de acelerações.
Estas não têm consequências
para o comportamento do veículo
e para o ambiente.

Excepto indicação contrária, controle es-
tes elementos, conforme o livro de manu-
tenção e em função da sua motorização.
Caso contrário, mande controlá-lo pela
rede PEUGEOT ou por uma ofi cina qua-
lifi cada.





















Filtro de ar e filtro do habitáculo


Consulte o livro de manuten-
ção para conhecer a periodi-
cidade de substituição destes
elementos.
Em função do meio ambiente
(atmosfera poeirenta...) e da utilização
do veículo (condução urbana...), subs-
titua-os se necessário com uma fre-
quência
duas vezes maior
.
Um fi ltro de habitáculo entupido pode
deteriorar o desempenho do sistema
de ar condicionado e gerar odores de-
sagradáveis.















Filtro do óleo

Substitua o fi ltro a cada mu-
dança de óleo do motor.
Consulte o livro de manuten-
ção para conhecer a periodi-
cidade de substituição deste
elemento.

11
207
INFORMAÇÕES PRÁTICAS
BATERIA DE 12 V





Acesso à bateria

A bateria encontra-se situada sob o ca-
pot motor.
Para aceder:


)
abra o capot com o comando inte-
rior e, em seguida, com o exterior,

)
fi xe a vareta do capot,

)
retire a tampa de protecção em
plástico para aceder ao borne (+).






A presença desta etiqueta, princi-
palmente com o Stop & Start, in-
dica a utilização de uma bateria
de chumbo de 12 V de tecnolo-
gia e características específi cas,
que necessita, se for desligada ou
substituída, da intervenção exclu-
siva da rede PEUGEOT ou de uma
ofi cina qualifi cada.

Após a montagem da bateria, o
Stop & Start fi cará activo apenas
após uma imobilização contínua
do veículo, cuja duração depende
das condições climáticas e do es-
tado de carga da bateria (até cerca
de 8 horas).
Modo de execução para arrancar o mo-
tor a partir de outra bateria ou para re-
carregar a sua bateria descarregada.











Antes de qualquer intervenção
Imobilize o veículo, aperte o travão
de mão, coloque a caixa de velo-
cidades em ponto morto (ou na
posição P
se o seu veículo estiver
equipado com uma caixa de velo-
cidades automática), depois desli-
gue o contacto.
Ve r ifi que se todos os equipamen-
tos eléctricos estão desligados.
Não inverta as polaridades e utilize
apenas um carregador de 12 V.
Não desligue os terminais com o
motor em funcionamento.
Não recarregue as baterias sem
ter desligado os terminais.

Ve r ifi que se os terminais e os
conectores estão limpos. Se es-
tiverem com sulfato (depósito
esbranquiçado ou esverdeado),
demonte-os e limpe-os.

As baterias possuem substâncias
nocivas, tais como o ácido sulfú-
rico e o chumbo. Devem ser eli-
minadas consoante os requisitos
legais e não devem ser, em caso
algum, eliminadas juntamente com
o lixo doméstico.
Entregue as pilhas e as baterias usa-
das num ponto de recolha especial.

11
209
INFORMAÇÕES PRÁTICAS

Recarga


)
Desligue a bateria do veículo (+).

)
Respeite as instruções de utilização
fornecidas pelo fabricante do carre-
gador.

)
Ligue o cabo vermelho do carrega-
dor ao terminal (+) da bateria e, de-
pois, o cabo preto ao terminal (-).

)
Ligue novamente a bateria come-
çando pelo terminal.


A operação de carga deve ser
efectuada num local arejado e
longe de chamas livres ou fontes
de centelhas, para evitar qualquer
risco de explosão e de incêndio.
Não tente recarregar uma bateria
gelada. Primeiro deve desgelá-la
para evitar os riscos de explosão.
Se a bateria estiver gelada, antes
de a carregar peça um controlo à
PEUGEOT ou a uma ofi cina qua-
lifi cada para ver se os componen-
tes internos não foram danifi cados
e se o contentor não fi cou fi ssu-
rado, o que implicaria um risco de
fuga de ácido tóxico e corrosivo.


Reinicialização após ligar a
bateria

Após ligar novamente a bateria, ligue a
ignição e aguarde, pelo menos, um mi-
nuto antes de efectuar o arranque, para
permitir a inicialização dos sistemas
electrónicos.
Com base nas rubricas corresponden-
tes, deverá conseguir reinicializar:


- a chave com telecomando,

- os elevadores de vidros eléctricos
sequenciais,

- a cortina de ocultação do tecto vi-
drado panorâmico,

- a data e a hora,

- as regulações do auto-rádio ou do
sistema de navegação integrado.


Ve r ifi que a ausência de mensa-
gens de erro ou de avisadores de
alerta após ligar a ignição nova-
mente.
No entanto, se após estas opera-
ções subsistirem ligeiras perturba-
ções, consulte a rede PEUGEOT
ou uma ofi cina qualifi cada.

A recarga da bateria do Stop &
Start não necessita que esta seja
desligada.










Recarregar a bateria com um
carregador de bateria

Antes de desligar


)
Aceda à bateria.

)
Todas as as aberturas - portas,
mala, etc. - devem estar fechadas
mas não trancadas.

)
O contacto deve estar desligado
pelo menos há quatro minutos.


É aconselhável, aquando de uma
paragem prolongada superior a
um mês, desligar a bateria. Quando a bateria do seu veículo está
descarregada ou prevendo um imobili-
zação prolongada, pode carregá-la com
um carregador de baterias.
Para conhecer as características dos
carregadores compatíveis com a sua
bateria, consulte a rede PEUGEOT ou
uma ofi cina qualifi cada.

12

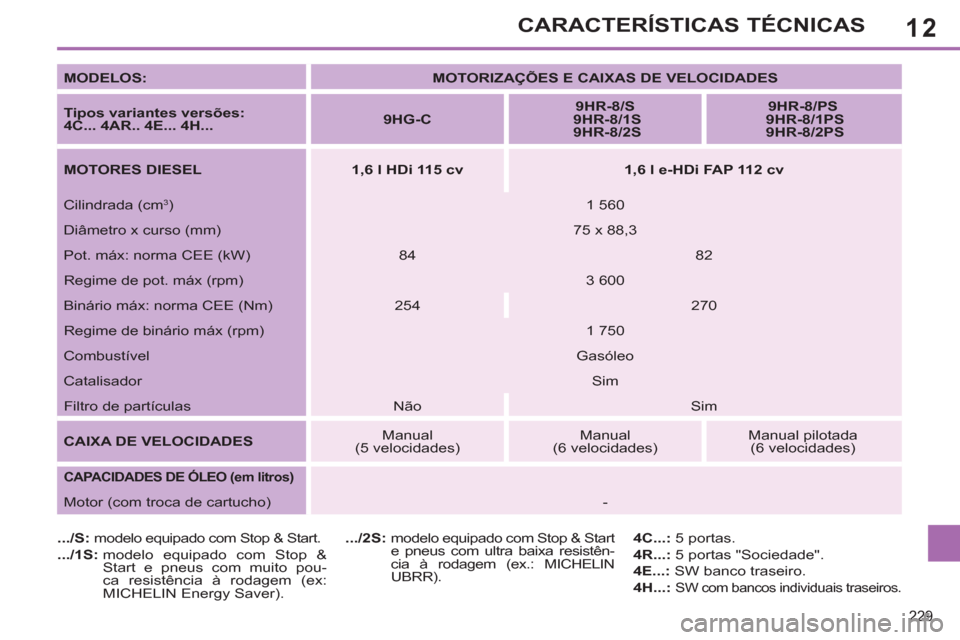

229
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZAÇÕES E CAIXAS DE VELOCIDADES



Tipos variantes versões:
4C... 4AR.. 4E... 4H...


9HG
-C

9HR-8/S
9HR-8/1S
9HR-8/2S

9HR-8/PS
9HR-8/1PS
9HR-8/2PS


MOTORES DIESEL


1,6 l HDi 115 cv



1,6 l e-HDi FAP 112 cv


Cilindrada (cm
3
)
1 560
Diâmetro x curso (mm)
75 x 88,3
Pot. máx: norma CEE (kW)
84
82
Regime de pot. máx (rpm)
3 600
Binário máx: norma CEE (Nm)
254
270
Regime de binário máx (rpm)
1 750
Combustível
Gasóleo
Catalisador
Sim
Filtro de partículas
Não
Sim

CAIXA DE VELOCIDADES

Manual
(5 velocidades)
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)

CAPACIDADES DE ÓLEO (em litros)





Motor (com troca de cartucho)
-

.../S:
modelo equipado com Stop & Start.

.../1S:
modelo equipado com Stop &
Start e pneus com muito pou-
ca resistência à rodagem (ex:
MICHELIN Energy Saver).
.../2S:
modelo equipado com Stop & Start
e pneus com ultra baixa resistên-
cia à rodagem (ex.: MICHELIN
UBRR).
4C...:
5 portas.

4R...:
5 portas "Sociedade".

4E...:
SW banco traseiro.

4H...:

SW com bancos individuais traseiros.
