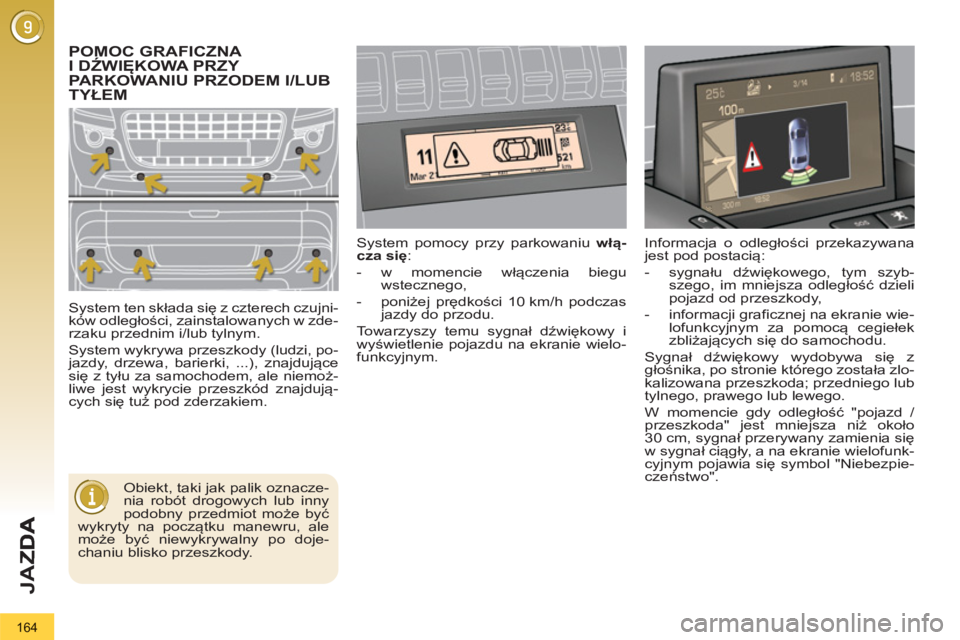

POMOC GRAFICZNA
I DŹWIĘKOWA PRZY
PARKOWANIU PRZODEM I/LUBTYŁEM

System ten składa się z czterech czujni-
ków odległości, zainstalowanych w zde-
rzaku przednim i/lub tylnym.
System wykrywa przeszkody (ludzi, po-
jazdy, drzewa, barierki, ...), znajdujące
się z tyłu za samochodem, ale niemoż-
liwe jest wykrycie przeszkód znajdują-
cych się tuż pod zderzakiem. System pomocy przy parkowaniu włą-
cza się
:


- w momencie włączenia biegu
wstecznego,

- poniżej prędkości 10 km/h podczas
jazdy do przodu.
Towarzyszy temu sygnał dźwiękowy i
wyświetlenie pojazdu na ekranie wielo-
funkcyjnym.
Obiekt, taki jak palik oznacze-
nia robót drogowych lub inny
podobny przedmiot może być
wykryty na początku manewru, ale
może być niewykrywalny po doje-
chaniu blisko przeszkody. Informacja o odległości przekazywana
jest pod postacią:


- sygnału dźwię
kowego, tym szyb-
szego, im mniejsza odległość dzieli
pojazd od przeszkody,

- informacji graficznej na ekranie wie-
lofunkcyjnym za pomocą cegiełek
zbliżających się do samochodu.
Sygnał dźwiękowy wydobywa się z
głośnika, po stronie którego została zlo-
kalizowana przeszkoda; przedniego lub
tylnego, prawego lub lewego.
W momencie gdy odległość "pojazd /
przeszkoda" jest mniejsza niż około
30 cm, sygnał przerywany zamienia się
w sygnał ciągły, a na ekranie wielofunk-
cyjnym pojawia się symbol "Niebezpie-
czeństwo".

166
KONTROLE

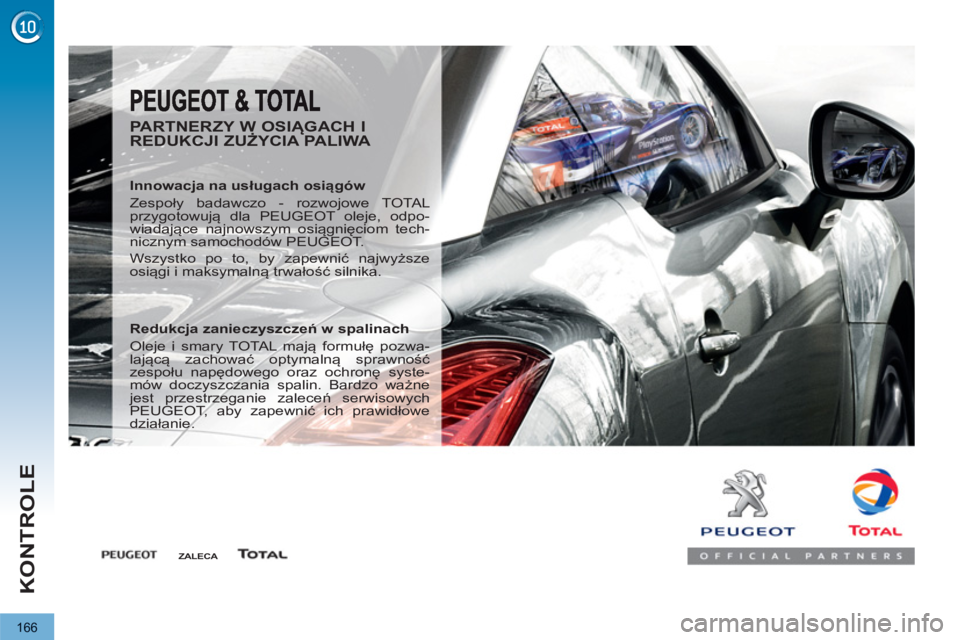

PARTNERZY W OSIĄGACH I
REDUKCJI ZUŻYCIA PALIWA


Innowacja na usługach osiągów
Zespoły badawczo - rozwojowe TOTAL
przygotowują dla PEUGEOT oleje, odpo-
wiadające najnowszym osiągnięciom tech-
nicznym samochodów PEUGEOT.
Wszystko po to, by zapewnić najwyższe
osiągi i maksymalną trwałość silnika.

Redukcja zanieczyszczeń w spalinach
Oleje i smary TOTAL mają formułę pozwa-
lającą zachować optymalną sprawność
zespołu napędowego oraz ochronę syste-
mów doczyszczania spalin. Bardzo ważne
jest przestrzeganie zaleceń serwisowych
PEUGEOT, aby zapewnić ich prawidłowe
działanie.


ZALECA

172
KONTROLE

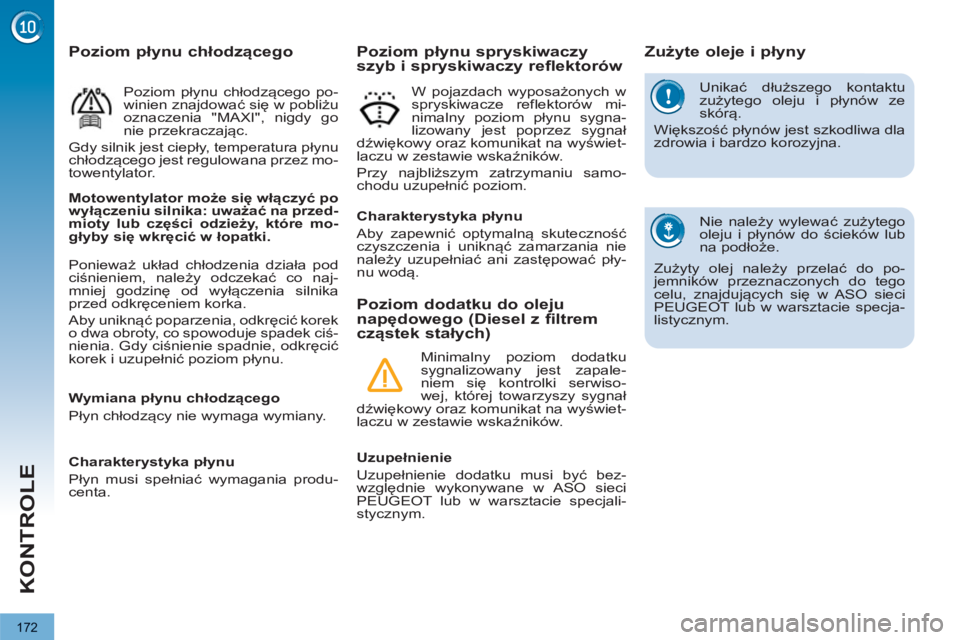

Unikać dłuższego kontaktu
zużytego oleju i płynów ze
skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego
oleju i płynów do ścieków lub
na podłoże.
Zużyty olej należy przelać do po-
jemników przeznaczonych do tego
celu, znajdujących się w ASO sieci
PEUGEOT lub w warsztacie specja-
listycznym.








Poziom dodatku do oleju
napędowego (Diesel z filtrem
cząstek stałych)







Zużyte oleje i płyny


Uzupełnienie
Uzupełnienie dodatku musi być bez-
względnie wykonywane w ASO sieci
PEUGEOT lub w warsztacie specjali-
stycznym.

Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania nie
należy uzupełniać ani zastępować pły-
nu wodą.

W pojazdach wyposażonych w
spryskiwacze reflektorów mi-
nimalny poziom płynu sygna-
lizowany jest poprzez sygnał
dźwiękowy oraz komunikat na wyświet-
laczu w zestawie wskaźników.
Przy najbliższym zatrzymaniu samo-
chodu uzupełnić poziom.
















Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów






Motowentylator może się włączyć po
wyłączeniu silnika: uważać na przed-
mioty lub części odzieży, które mo-
głyby się wkręcić w łopatki.



Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa.

Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.
Poziom płynu chłodzącego po-
winien znajdować się w pobliżu
oznaczenia "MAXI", nigdy go
nie przekraczając.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez mo-
towentylator.
Ponieważ układ ch
łodzenia działa pod
ciśnieniem, należy odczekać co naj-
mniej godzinę od wyłączenia silnika
przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek
o dwa obroty, co spowoduje spadek ciś-
nienia. Gdy ciśnienie spadnie, odkręcić
korek i uzupełnić poziom płynu.










Poziom płynu chłodzącego

Minimalny poziom dodatku
sygnalizowany jest zapale-
niem się kontrolki serwiso-
wej, której towarzyszy sygnał
dźwiękowy oraz komunikat na wyświet-
laczu w zestawie wskaźników.

176
INFORMACJE PRAKTYCZNE

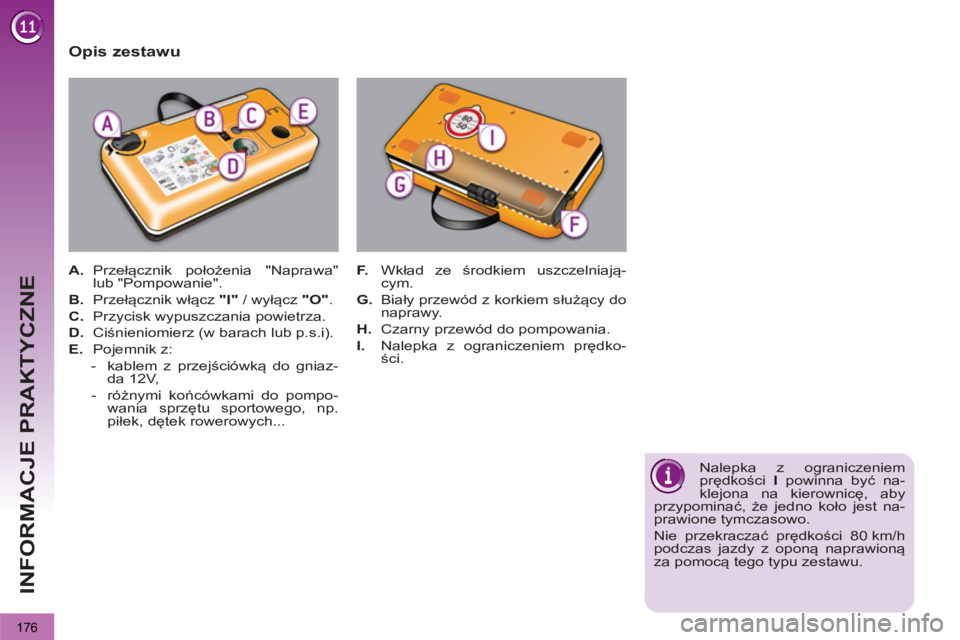

Opis zestawu



A.
Przełącznik położenia "Naprawa"
lub "Pompowanie".

B.
Przełącznik włącz "I"
/ wyłącz "O"
.

C.
Przycisk wypuszczania powietrza.

D.
Ciśnieniomierz (w barach lub p.s.i).

E.
Pojemnik z:


- kablem z przejściówką do gniaz-
da 12V,

- różnymi końcówkami do pompo-
wania sprzętu sportowego, np.
piłek, dętek rowerowych...
F.
Wkład ze środkiem uszczelniają-
cym.

G.
Biały przewód z korkiem służący do
naprawy.

H.
Czarny przewód do pompowania.

I.
Nalepka z ograniczeniem prędko-
ści.

Nalepka z ograniczeniem
prędkości I
powinna być na-
klejona na kierownicę
, aby
przypominać, że jedno koło jest na-
prawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną
za pomocą tego typu zestawu.

178
INFORMACJE PRAKTYCZNE



)

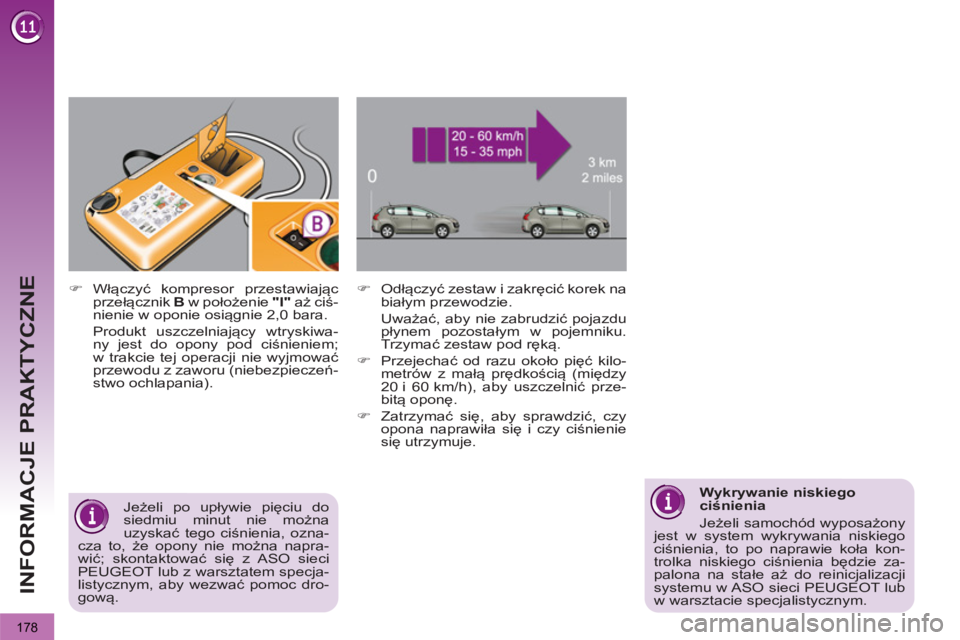

Odłączyć zestaw i zakręcić korek na
białym przewodzie.
Uważać, aby nie zabrudzić pojazdu
płynem pozostałym w pojemniku.
Trzymać zestaw pod ręką.

)
Przejechać od razu około pięć kilo-
metrów z małą prędkością (między
20 i 60 km/h), aby uszczelnić prze-
bitą oponę.

)
Zatrzymać się, aby sprawdzić, czy
opona naprawiła się i czy ciśnienie
się utrzymuje.



)
Włączyć kompresor przestawiając
przełącznik B
w położenie "I"
aż ciś-
nienie w oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwa-
ny jest do opony pod ciśnieniem;
w trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeń-
stwo ochlapania).


Jeżeli po upływie pięciu do
siedmiu minut nie można
uzyskać tego ciśnienia, ozna-
cza to, że opony nie można napra-
wić; skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specja-
listycznym, aby wezwać pomoc dro-
gową.



Wykrywanie niskiego
ciśnienia
Jeżeli samochód wyposażony
jest w system wykrywania niskiego
ciśnienia, to po naprawie koła kon-
trolka niskiego ciśnienia będzie za-
palona na stałe aż do reinicjalizacji
systemu w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.

309
11
2
3
3
1
4
2
2
1
4
4
2
2
Tryb nocny
A
uto dzień/noc
Ustaw jasność

Ustawienie daty i godziny

MENU "SETUP"
Konfi
guracja wyświetlacza

W
ybierz kolor

Barwa dźwięku
Mapa
Tr
yb dzienny
S
yntezator głosu
Głośność informac
ji głosowych
Głos męski / Głos żeński
2Wybierz jednostki

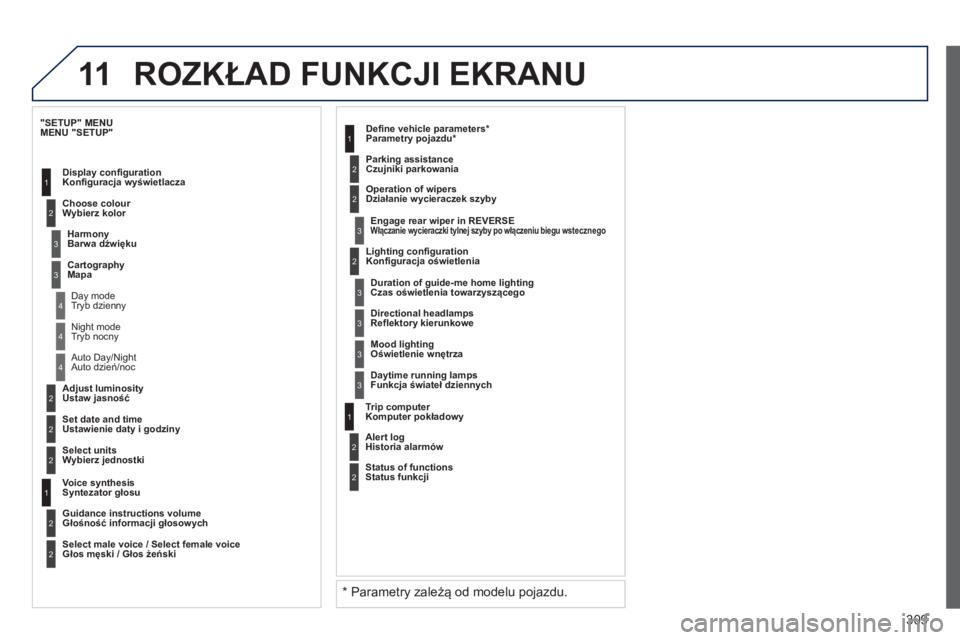

ROZKŁAD FUNKCJI EKRANU
2
3
3
2Konfiguracja oświetlenia Czu
jniki parkowania
Włączanie wycieraczki tylnej szyby po włączeniu biegu wstecznego
Czas oświetlenia towarzyszącego
1Parametry pojazdu *

2Działanie wycieraczek szyby
3Reflektory kierunkowe
3Oświetlenie wnętrza
3Funkcja świateł dziennych
*
Parametry zależą od modelu pojazdu.
2Historia alarmów
1Komputer pokładowy
2Status funkcji
Night mode
Auto Day/Night
Adjust luminosity
Set date and time
"SETUP" MENU
Display configuration
Choose colour
Harmon
y
Cartography
Day mode
Voice synthesis
Guidance instructions volum
e
Select male voice / Select female voice
Select units
Lighting configuration
Parking assistance
Engage rear wiper in REVERSE
Duration of guide-me home lighting
Define vehicle parameters*
Operation of wipers
Directional headlamps
Mood lighting
Daytime running lamps
Alert log
Trip computer
Status of functions
