2013 PEUGEOT 3008 tow

34
K
O

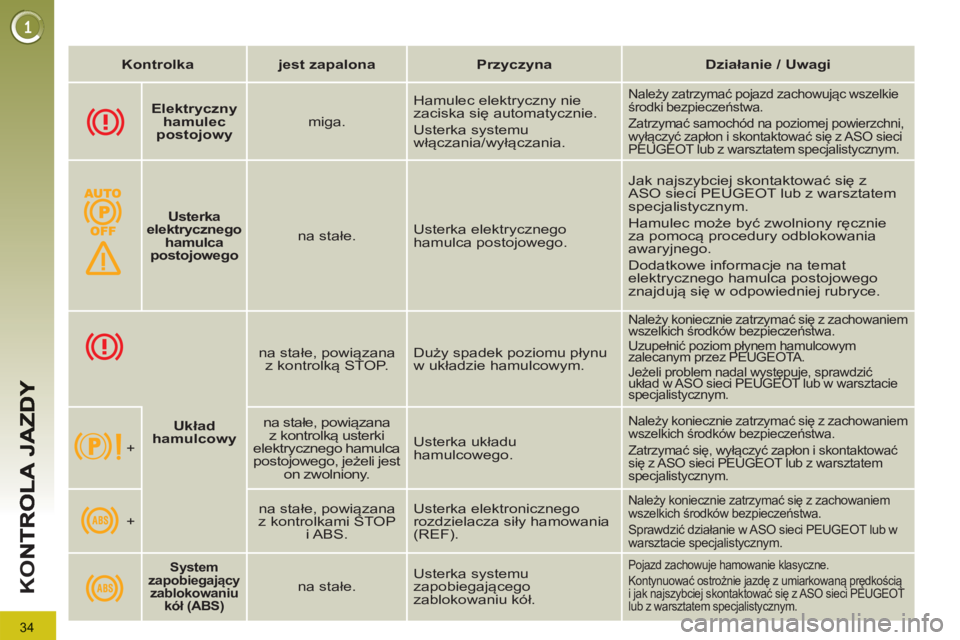

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi








Elektryczny
hamulec
postojowy


miga. Hamulec elektryczny nie
zaciska się automatycznie.
Usterka systemu
włączania/wyłączania.
Należy zatrzymać pojazd zachowując wszelkie
środki bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni,
wyłączyć zapłon i skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.






Usterka
elektrycznego
hamulca
postojowego



na stałe. Usterka elektrycznego
hamulca postojowego. Jak najszybciej skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Hamulec może być zwolniony ręcznie
za pomocą procedury odblokowania
awaryjnego.
Dodatkowe informacje na temat
elektrycznego hamulca postojowego
znajdują się w odpowiedniej rubryce.






Układ
hamulcowy
na stałe, powiązana
z kontrolką STOP. Duży spadek poziomu płynu
w układzie hamulcowym.
Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.
Uzupełnić poziom płynem hamulcowym
zalecanym przez PEUGEOTA.
Jeżeli problem nadal występuje, sprawdzić
układ w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.

+


na stałe, powiązana
z kontrolką usterki
elektrycznego hamulca
postojowego, jeżeli jest
on zwolniony.

Usterka układu
hamulcowego.
Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

+
na stałe, powiązana
z kontrolkami STOP
i ABS. Usterka elektronicznego
rozdzielacza siły hamowania
(REF).
Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.
Sprawdzić działanie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.






System
zapobiegający
zablokowaniu
kół (ABS)



na stałe. Usterka systemu
zapobiegającego
zablokowaniu kół.

Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną prędkością
i jak najszybciej skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.

35
K
O


Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi






System
autodiagnostyki
silnika



miga. Usterka systemu kontroli
silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

na stałe. Usterka układu czystości
spalin.
Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się szybko z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.





Minimalny
poziom
paliwa


na stałe, wskazówka
w czerwonej strefie. Gdy kontrolka zapali się po
raz pierwszy w zbiorniku
paliwa znajduje się około
6 litrów paliwa .
Od tego momentu jedziesz
na rezerwie paliwa.
Należy bezwzględnie uzupełnić poziom paliwa, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu stacyjki
dopóki nie zostanie zatankowana wystarczająca ilość
paliwa.
Pojemność zbiornika: około 60 litrów
.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i wtryskowego.







Temperatura
maksymalna
płynu
chłodzącego


na stałe, wskazówka
w czerwonej strefie. Zbyt wysoka temperatura w
układzie chłodzenia.

Należy koniecznie zatrzymać pojazd zachowując wszelkie
środki bezpieczeństwa.
Przed dolaniem płynu, jeśli to konieczne, należy poczekać
na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjalistycznym.





Ciśnienie
oleju
silnikowego


na stałe. Usterka układu smarowania
silnika. Należy koniecznie zatrzymać pojazd z
zachowaniem środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.






Dynamiczna
kontrola
stabilności

(CDS/ASR)


miga. Uruchomienie regulacji
CDS/ASR. System optymalizuje działanie układu
napędowego i poprawia stabilność
pojazdu.

na stałe.

Jeżeli system nie jest wyłączony
(naciśnięcie przycisku i zapalenie
jego kontrolki), oznacza usterkę
systemu CDS/ASR. Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

36
K
O

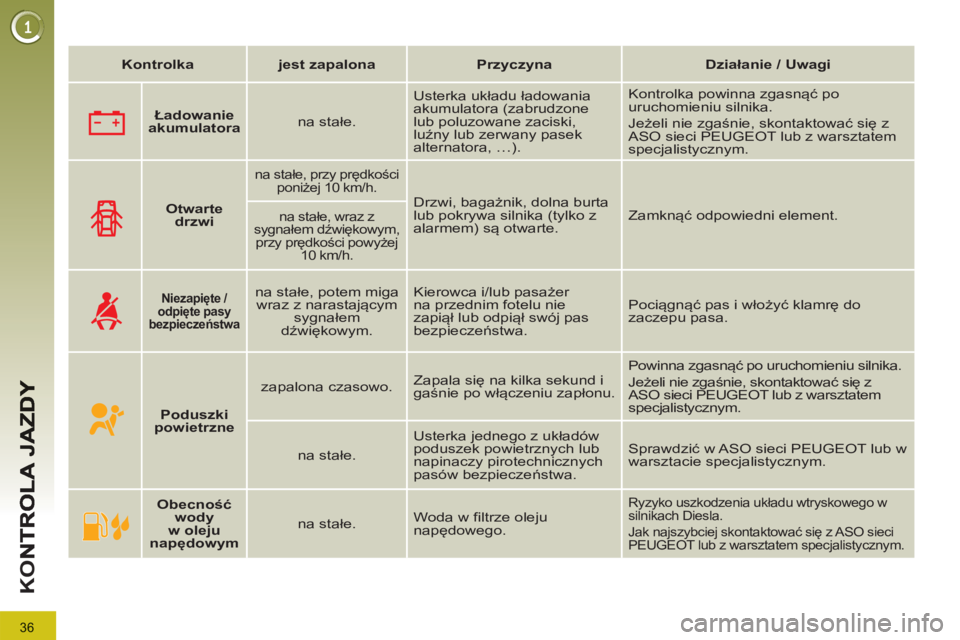

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi








Ładowanie
akumulatora


na stałe. Usterka układu ładowania
akumulatora (zabrudzone
lub poluzowane zaciski,
luźny lub zerwany pasek
alternatora, …). Kontrolka powinna zgasnąć po
uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.





Otwarte
drzwi




na stałe, przy prędkości
poniżej 10 km/h.

Drzwi, bagażnik, dolna burta
lub pokrywa silnika (tylko z
alarmem) są otwarte. Zamknąć odpowiedni element.

na stałe, wraz z
sygnałem dźwiękowym,
przy prędkości powyżej
10 km/h.





Niezapięte /
odpięte pasy
bezpieczeństwa


na stałe, potem miga
wraz z narastającym
sygnałem
dźwiękowym. Kierowca i/lub pasażer
na przednim fotelu nie
zapiął lub odpiął swój pas
bezpieczeństwa. Pociągnąć pas i włożyć klamrę do
zaczepu pasa.





Poduszki
powietrzne


zapalona czasowo. Zapala się na kilka sekund i
gaśnie po włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

na stałe. Usterka jednego z układów
poduszek powietrznych lub
napinaczy pirotechnicznych
pasów bezpieczeństwa. Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.





Obecność
wody
w oleju
napędowym
na stałe. Woda w filtrze oleju
napędowego.
Ryzyko uszkodzenia układu wtryskowego w
silnikach Diesla.
Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.

37
K
O

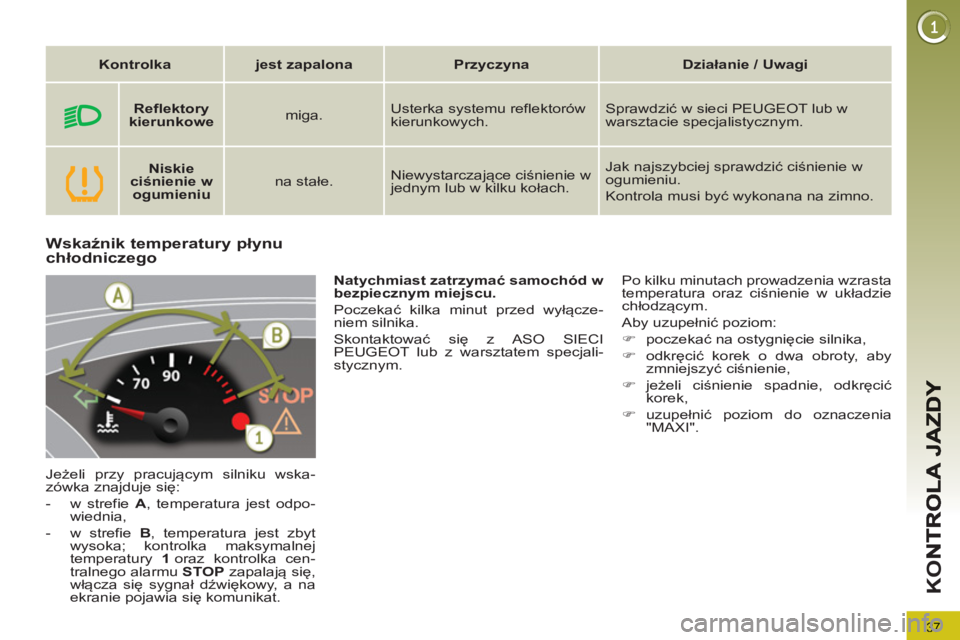

Wskaźnik temperatury płynuchłodniczego

Jeżeli przy pracującym silniku wska-
zówka znajduje się:


- w strefie A
, temperatura jest odpo-
wiednia,

- w strefie B
, temperatura jest zbyt
wysoka; kontrolka maksymalnej
temperatury 1
oraz kontrolka cen-
tralnego alarmu STOP
zapalają się,
włącza się sygnał dźwiękowy, a na
ekranie pojawia się komunikat. Po kilku minutach prowadzenia wzrasta
temperatura oraz ciśnienie w układzie
chłodzącym.
Aby uzupełnić poziom:


)
poczekać na ostygnięcie silnika,

)
odkręcić korek o dwa obroty, aby
zmniejszyć ciśnienie,

)
jeżeli ciśnienie spadnie, odkręcić
korek,

)
uzupełnić poziom do oznaczenia
"MAXI".

Natychmiast zatrzymać samochód w
bezpiecznym miejscu.

Poczekać kilka minut przed wyłącze-
niem silnika.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi








Reflektory
kierunkowe


miga. Usterka systemu reflektorów
kierunkowych. Sprawdzić w sieci PEUGEOT lub w
warsztacie specjalistycznym.





Niskie
ciśnienie w
ogumieniu


na stałe. Niewystarczające ciśnienie w
jednym lub w kilku kołach. Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Kontrola musi być wykonana na zimno.

40
K
O

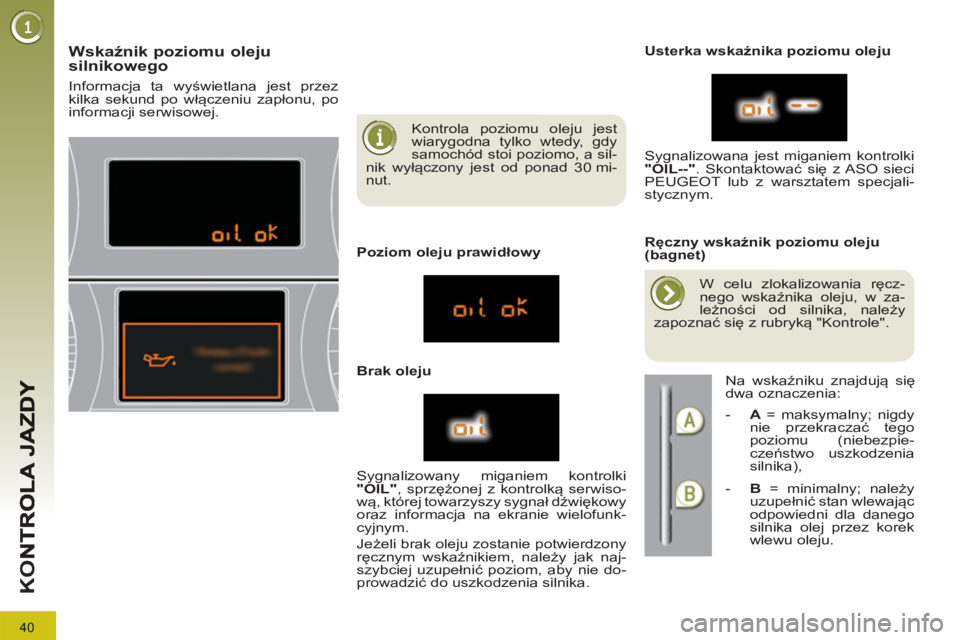

Kontrola poziomu oleju jest
wiarygodna tylko wtedy, gdy
samochód stoi poziomo, a sil-
nik wyłączony jest od ponad 30 mi-
nut.












Wskaźnik poziomu oleju
silnikowego

Poziom oleju prawidłowy

Brak oleju
Usterka wskaźnika poziomu oleju

Ręczny wskaźnik poziomu oleju
(bagnet)
Sygnalizowany miganiem kontrolki
"OIL"
, sprzężonej z kontrolką serwiso-
wą, której towarzyszy sygnał dźwiękowy
oraz informacja na ekranie wielofunk-
cyjnym.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak naj-
szybciej uzupełnić poziom, aby nie do-
prowadzić do uszkodzenia silnika. Sygnalizowana jest miganiem kontrolki
"OIL--"
. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjali-
stycznym.
W celu zlokalizowania ręcz-
nego wskaźnika oleju, w za-
leżności od silnika, należy
zapoznać się z rubryką "Kontrole".

Na wskaźniku znajdują się
dwa oznaczenia:


- A
= maksymalny; nigdy
nie przekraczać tego
poziomu (niebezpie-
czeństwo uszkodzenia
silnika),

- B
= minimalny; należy
uzupełnić stan wlewając
odpowiedni dla danego
silnika olej przez korek
wlewu oleju.


Informacja ta wyświetlana jest przez
kilka sekund po włączeniu zapłonu, po
informacji serwisowej.

43
EK
R

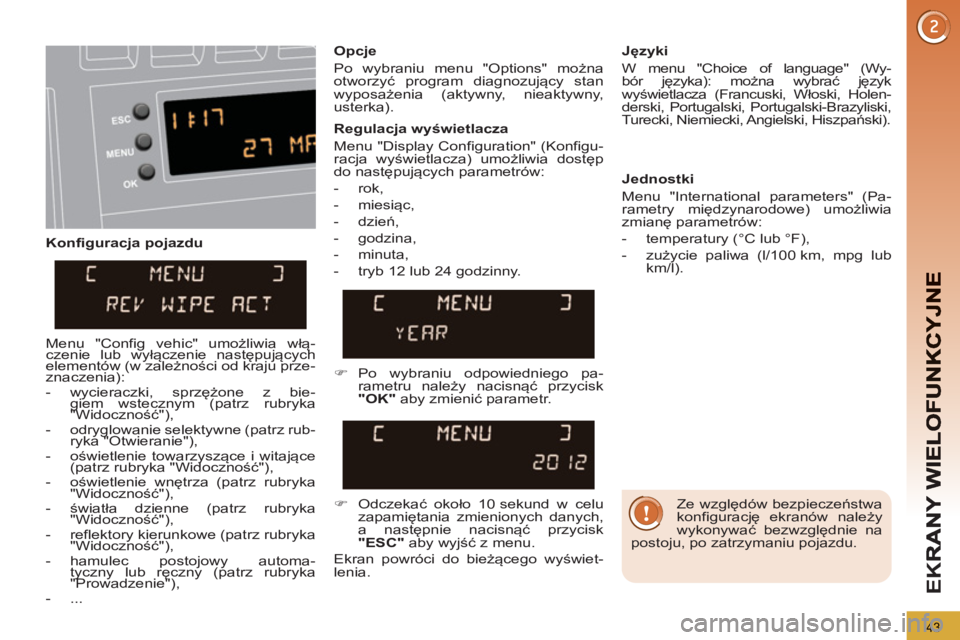

Konfiguracja pojazdu
Opcje
Po wybraniu menu "Options" można
otworzyć program diagnozujący stan
wyposażenia (aktywny, nieaktywny,
usterka).
Języki
W menu "Choice of language" (Wy-
bór języka): można wybrać język
wyświetlacza (Francuski, Włoski, Holen-
derski, Portugalski, Portugalski-Brazyliski,
Turecki, Niemiecki, Angielski, Hiszpański).

Regulacja wyświetlacza
Menu "Display Configuration" (Konfigu-
racja wyświetlacza) umożliwia dostęp
do następujących parametrów:


- rok,

- miesiąc,

- dzień,

- godzina,

- minuta,

- tryb 12 lub 24 godzinny.
Jednostki
Menu "International parameters" (Pa-
rametry międzynarodowe) umożliwia
zmianę parametrów:


- temperatury (°C lub °F),

- zużycie paliwa (l/100 km, mpg lub
km/l).




)
Po wybraniu odpowiedniego pa-
rametru należy nacisnąć przycisk
"OK"
aby zmienić parametr.


)
Odczekać około 10 sekund w celu
zapamiętania zmienionych danych,
a następnie nacisnąć przycisk
"ESC"
aby wyjść z menu.
Ekran powróci do bieżącego wyświet-
lenia.

Menu "Config vehic" umożliwia włą-
czenie lub wyłączenie następujących
elementów (w zależności od kraju prze-
znaczenia):


- wycieraczki, sprzężone z bie-
giem wstecznym (patrz rubryka
"Widoczność"),

- odryglowanie selektywne (patrz rub-
ryka "Otwieranie"),

- oświetlenie towarzyszące i witające
(patrz rubryka "Widoczność"),

- oświetlenie wnętrza (patrz rubryka
"Widoczność"),

- światła dzienne (patrz rubryka
"Widoczność"),

- reflektory kierunkowe (patrz rubryka
"Widoczność"),

- hamulec postojowy automa-
tyczny lub ręczny (patrz rubryka
"Prowadzenie"),

- ...

Ze względów bezpieczeństwa
konfigurację ekranów należy
wykonywać bezwzględnie na
postoju, po zatrzymaniu pojazdu.

45
EK
R

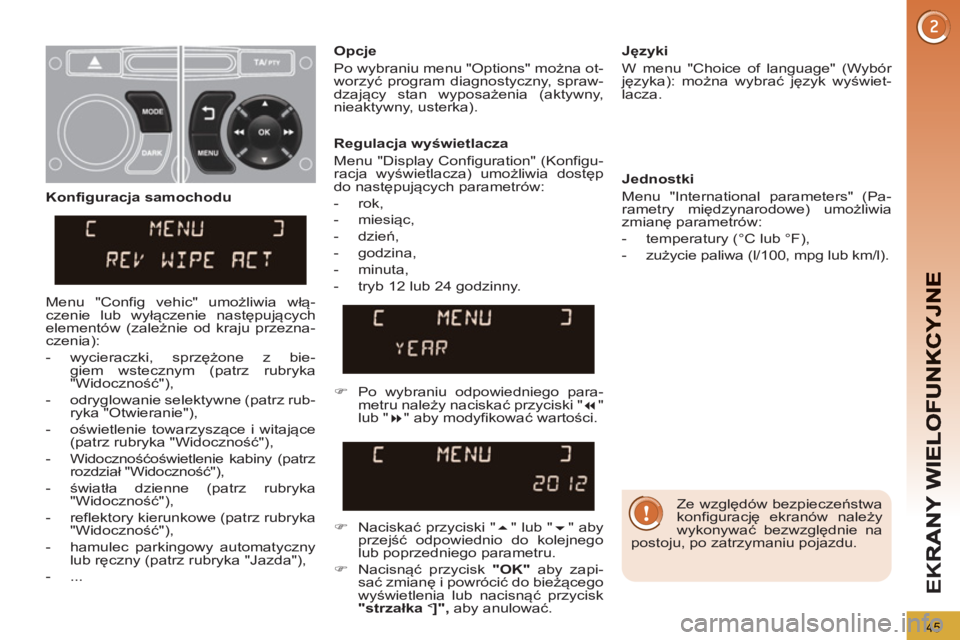

Ze względów bezpieczeństwa
konfigurację ekranów należy
wykonywać bezwzględnie na
postoju, po zatrzymaniu pojazdu.

Regulacja wyświetlacza
Menu "Display Configuration" (Konfigu-
racja wyświetlacza) umożliwia dostęp
do następujących parametrów:


- rok,

- miesiąc,

- dzień,

- godzina,

- minuta,

- tryb 12 lub 24 godzinny.
Języki
W menu "Choice of language" (Wybór
języka): można wybrać język wyświet-
lacza.

Jednostki
Menu "International parameters" (Pa-
rametry międzynarodowe) umożliwia
zmianę parametrów:


- temperatury (°C lub °F),

- zużycie paliwa (l/100, mpg lub km/l).



)
Po wybraniu odpowiedniego para-
metru należy naciskać przyciski "
"
lub "
" aby modyfikować wartości.


)
Naciskać przyciski "
" lub "
" aby
przejść odpowiednio do kolejnego
lub poprzedniego parametru.

)
Nacisnąć przycisk "OK"
aby zapi-
sać zmianę i powrócić do bieżącego
wyświetlenia lub nacisnąć przycisk
"strzałka
<]",
aby anulować.

Konfiguracja samochodu

Menu "Config vehic" umożliwia włą-
czenie lub wyłączenie następujących
elementów (zależnie od kraju przezna-
czenia):


- wycieraczki, sprzężone z bie-
giem wstecznym (patrz rubryka
"Widoczność"),

- odryglowanie selektywne (patrz rub-
ryka "Otwieranie"),

- oświetlenie towarzyszące i witające
(patrz rubryka "Widoczność"),

- Widocznośćoświetlenie kabiny (patrz
rozdział "Widoczność"),

- światła dzienne (patrz rubryka
"Widoczność"),

- reflektory kierunkowe (patrz rubryka
"Widoczność"),

- hamulec parkingowy automatyczny
lub ręczny (patrz rubryka "Jazda"),

- ...

Opcje
Po wybraniu menu "Options" można ot-
worzyć program diagnostyczny, spraw-
dzający stan wyposażenia (aktywny,
nieaktywny, usterka).

47
EK
R

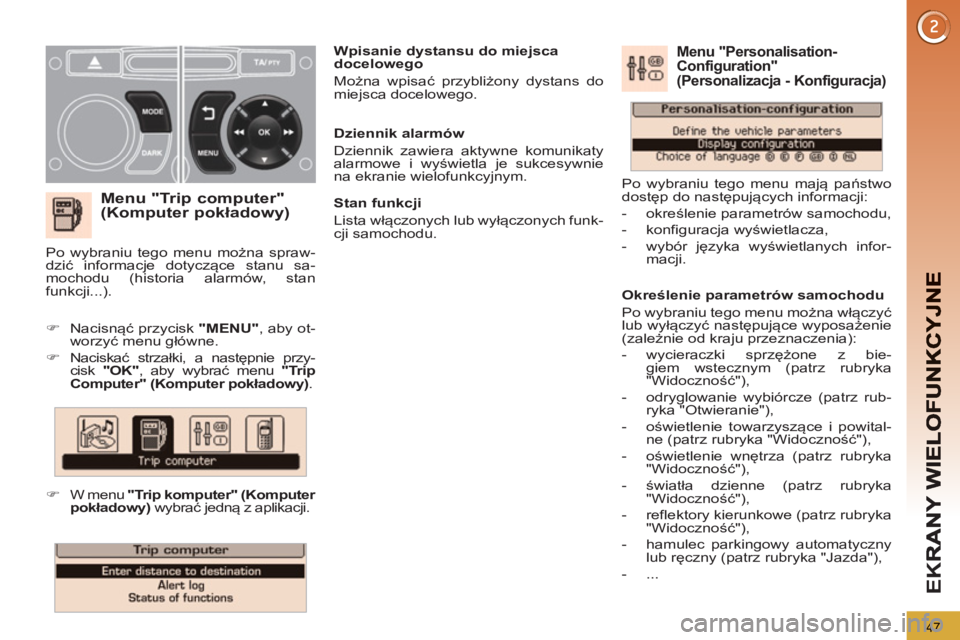

Menu "Trip computer"(Komputer pokładowy)




)
Nacisnąć przycisk "MENU"
, aby ot-
worzyć menu główne.

)
Naciskać strzałki, a następnie przy-
cisk "OK"
, aby wybrać menu "Trip
Computer" (Komputer pokładowy)
.




)
W menu "Trip komputer" (Komputer
pokładowy)
wybrać jedną z aplikacji.

Wpisanie dystansu do miejsca
docelowego
Można wpisać przybliżony dystans do
miejsca docelowego.

Po wybraniu tego menu można spraw-
dzić informacje dotyczące stanu sa-
mochodu (historia alarmów, stan
funkcji...).

Określenie parametrów samochodu
Po wybraniu tego menu można włączyć
lub wyłączyć następujące wyposażenie
(zależnie od kraju przeznaczenia):


- wycieraczki sprzężone z bie-
giem wstecznym (patrz rubryka
"Widoczność
"),

- odryglowanie wybiórcze (patrz rub-
ryka "Otwieranie"),

- oświetlenie towarzyszące i powital-
ne (patrz rubryka "Widoczność"),

- oświetlenie wnętrza (patrz rubryka
"Widoczność"),

- światła dzienne (patrz rubryka
"Widoczność"),

- reflektory kierunkowe (patrz rubryka
"Widoczność"),

- hamulec parkingowy automatyczny
lub ręczny (patrz rubryka "Jazda"),

- ...


Menu "Personalisation-Configuration"(Personalizacja - Konfiguracja)


Po wybraniu tego menu mają państwo
dostęp do następujących informacji:


- określenie parametrów samochodu,

- konfiguracja wyświetlacza,

- wybór języka wyświetlanych infor-
macji.



Dziennik alarmów
Dziennik zawiera aktywne komunikaty
alarmowe i wyświetla je sukcesywnie
na ekranie wielofunkcyjnym.

Stan funkcji
Lista włączonych lub wyłączonych funk-
cji samochodu.
