2013 PEUGEOT 2008 park assist

.
.
Innehåll
Instrumenttavlor 21
Kontrollampor 23
Indikatorer 33
Färddator 38
Färddator med pekskärm 40
Inställning av datum och tid 43
Körkontroll Snabbguide
Nyckel med fjärrkontroll 44
Larm 5
1
Elektriska fönsterhissar 53
Baklucka 55
Panoramaglastak 56
Öppningar
Framsäten 57
Baksäte 59
Inställning av ratten 60
Backspeglar 61
Ventilation 63
Värme 65
Manuell luftkonditionering 65
Automatisk tvåzons luftkonditionering 67
Borttagning av is och immma på bakrutan 70
Anordningar inne i bilen 71
Inredning i bagageutrymmet 75
Komfor t
Star ta / stänga av motorn 78
Manuell parkeringsbroms 79
Manuell växellåda 80
5-växlad elektroniskt styrd
manuell växellåda 81
6-växlad elektroniskt styrd manuell
växellåda84
Automatlåda 88
Växlingsindikator 91
Stop & Start 92
Star thjälp i backe 95
Far tbegränsare 96
Far thållare 98
Parkeringshjälp 101
Park Assist 103
Körning
Belysningsreglage 107
Lysdioder 111
Varselljus 111
Automatisk tändning av belysningen 113
Strålkastarinställning 114
Statiskt kur vljus 115
To r k a r r eglage 116
Automatiska torkare 118
Taklampor 120
Komfor tbelysning i kupén 121
Sikt Miljövänlig körning

4
Snabbguide
Stop & Start
Det här systemet ställer tillfälligt motorn i viloläge
under de faser då bilen står stilla (rött ljus,
köbildning etc.). Motorn star tar automatiskt igen när du vill köra iväg. Stop & Star t är per fekt för stadskörning och sänker bränsleförbrukningen,minskar de förorenande utsläppen och bilen står stilla.
92

Park Assist

Det här systemet är en aktivparkeringsassistans som detekterar en parkeringsplats och sedan leder servostyrningen så att bilen parkeras där.
10
3
På utsidan
Statiskt kurvljus
I låg hastighet ger denna belysning bättre sikt i
kur vor, vägkorsningar, vid parkeringsmanövrer etc. genom att dimstrålkastaren på motsvarande
sida tänds.
115

16
Snabbguide
Kontrollampor och mätare
När kontrollampan tänds indikerar detmotsvarande funktionsläge. A.
Urkoppling av parkeringshjälpen fram ochbak.eller
Aktivering av systemet Park Assist.
Reglagepanel
102, 1041
.Öppna handskfacket.
2. Stick in nyckeln.3.
Välj läget : "ON"
(inkoppling) med passagerare iframsätet eller bilbarnstol monterad i framåtvänt läge, "OFF"(urkoppling) med bilbarnstol
monterad i bakåtvänt läge.
4.Dra ut nyckeln i det valda läget.

Krockkudde för
frampassa
geraren
133
126
B.Urkoppling av CDS/ASR-systemet.
93
C.Urkoppling av Stop & Start.
52
D. Urkoppling av rörelselarmet.
144
E.
Aktivering av det elektriska barnlåset.

Skydd för passagerare
A.Bältespåminnare fram.
B.Indikeringslampa som tänds vid fel pånågon av krockkuddarna.

Säkerhetsbälten fram och
krockkudde på passagerarsidan
27
C.Indikeringslampa för urkopplad krockkudde på passagerarsidan.
32

102
Körning
försäkra dig om att sensorerna inte är täckta av lera, rimfrost eller snö. Då du lägger i backväxeln informeras du av enljudsignal (långt pip) om att sensorernakan vara smutsiga. Vissa ljudkällor (motorcykel,lastbil, tryckluftsborr...) kan utlösa
parkeringshjälpens ljudsignaler. Om ett funktionsfel u
ppstår
i systemet visas denna
kontrollampa på instrumenttavlan
och/eller ett meddelande visas på displayen,
åtföljt av en ljudsignal (kor t pip), då du lägger i backväxeln.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.

Funktionsfel
Funktionen kopplas automatiskt bor t när en släpvagn kopplas på eller om en cykelhållare monteras (bil utrustad med en dragkrok eller en cykelhållare rekommenderad av PEUGEOT).
Parkeringshjälp fram *
I tillägg till parkeringshjälpen bak utlöses
parkeringshjälpen fram, så fort ett hinder
detekteras framför bilen och bilens hastighet är
under 10 km/tim.
Parkerin
gshjälpen fram stängs av om bilenstannar i mer än tre sekunder med framåtväxel
ilagd, om inget hinder detekteras eller så fort
bilens hastighet överstiger 10 km/tim.
*
Enbart tillsammans med s
ystemet Park
Assist. L
judet som sänds via högtalaren (fram eller
bak) upplyser dig om att hindret är framför eller bakom bilen.
Bortkoppling / aktivering av parkeringshjälpen fram och bak

Funktionen kopplas bor t med en tryckningpå denna knapp. Kontrollampan på knappen
tänds.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen släcks.

103
4
Körning





Park Assist


Detta system är en aktiv parkeringsassistans som detekterar en parkeringsplats och sedan leder ser vostyrningen så att bilen parkeras på denna parkeringsplats.
Det kontrollerar styrningen medan föraren sköter acceleration, bromsning, växling och koppling (manuell växellåda). Under de skeden då bilen kör in
och ut från parkeringsplatsen, ger systemet föraren visuell information och ljudinformation för att manövern ska ske säker t. Flera manövrer framåt och
bakåt kan vara nödvändiga.

För att fickparkera detekterar inte
systemet platser som är avsevärtmindre eller större än bilen.
Funk tionen " Parking Assistance"aktiveras automatiskt under manövrerna, så det är möjligt att enkontrollampa tänds på skärmen åtföljdav en ljudsignal, utan att det påverkar parkeringen.
När Park Assist är aktiverad, hindrar detta system övergång till stopplägemed funktionen Stop & Star t. Istoppläge star tas motorn igen när Park Assist aktiveras.


Systemet Park Assist ersätter inteunder några omständigheter förarens vaksamhet och ansvar.
Föraren måste behålla kontrollen över sin bil genom att försäkra sig om att platsen förblir ledig under manövern.
I vissa fall kan sensorerna intedetektera små hinder som befinner sig ideras döda vinklar.
Ratten roterar snabbt under
manövreringsfaserna: håll inte i ratten,lägg inte händerna mellan rattekrarnaoch se upp med vida kläder, sjalar,handväskor etc. Det finns risk för skador.

S
ystemet ger assistans vid manövrer för att
köra in och ut från en parkeringsplats genom fickparkering.
Föraren kan när som helst ta tillbaka kontrollen över styrningen genom att gripa tag i ratten.

104
Körning

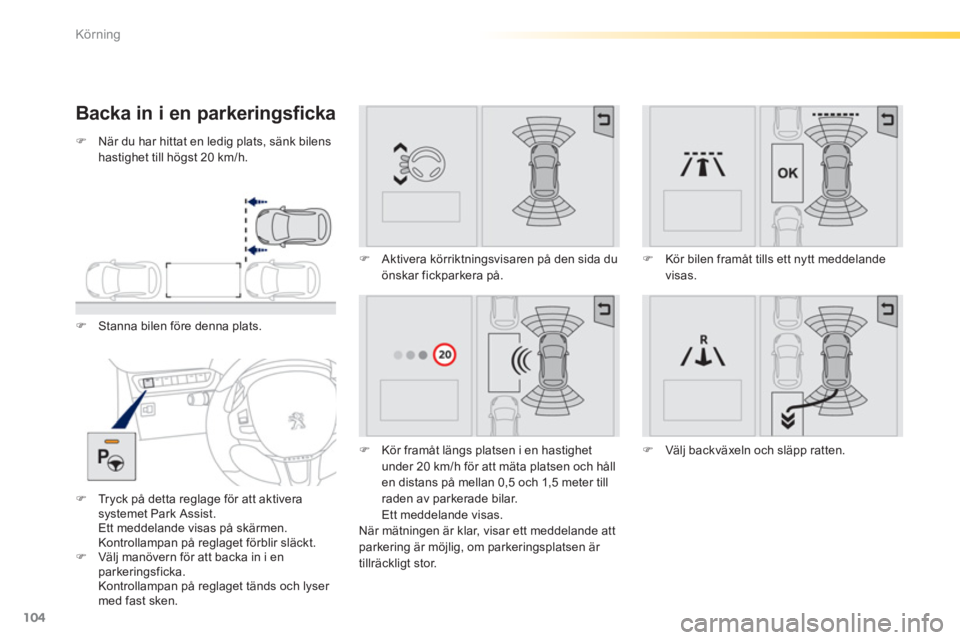

Backa in i en parkeringsficka
)När du har hittat en ledig plats, sänk bilens
hastighet till högst 20 km/h.
)Stanna bilen före denna plats.
)Tryck på detta reglage för att aktivera
systemet Park Assist.
Ett meddelande visas på skärmen.
Kontrollampan på re
glaget förblir släckt. )Välj manövern för att backa in i enparkeringsficka.
Kontrollampan på reglaget tänds och lyser med fast sken.
) Aktivera körriktningsvisaren på den sida duönskar fickparkera på.
)
Kör framåt längs platsen i en hastighet under 20 km/h för att mäta platsen och håll en distans på mellan 0,5 och 1,5 meter till
raden av parkerade bilar.
Ett m
eddelande visas.
När mätningen är klar, visar ett meddelande att
parkering är möjlig, om parkeringsplatsen är
tillräckligt stor.
)Kör bilen framåt tills ett nytt meddelande
visas.
)Välj backväxeln och släpp ratten.

105
4
Körning

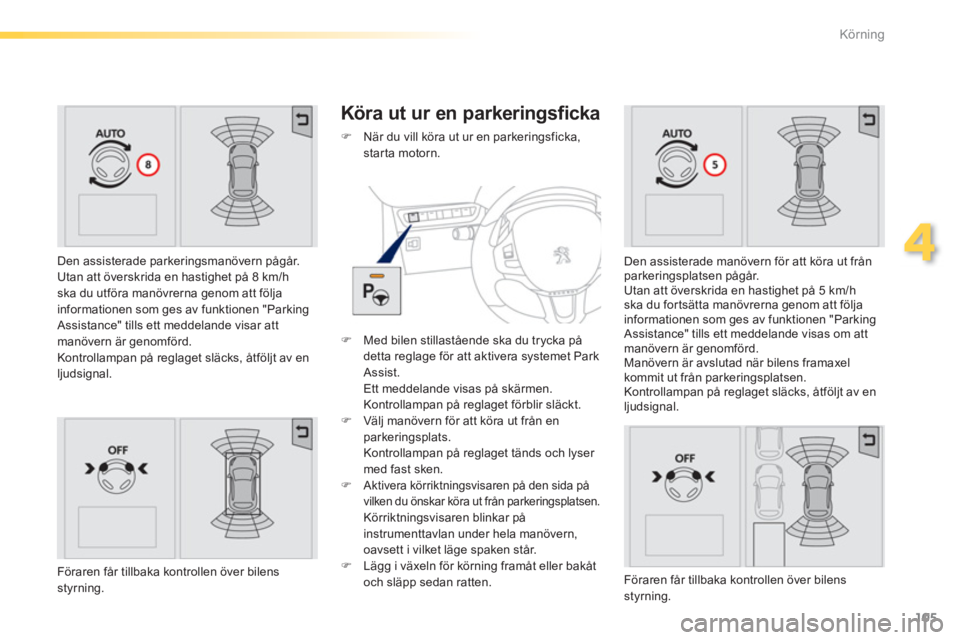

Den assisterade parkeringsmanövern pågår.
Utan att överskrida en hastighet på 8 km/hska du utföra manövrerna genom att följa
informationen som ges av funktionen "ParkingAssistance" tills ett meddelande visar att manövern är genomförd.
Kontrollampan på reglaget släcks, åtföljt av enljudsignal.

F
öraren får tillbaka kontrollen över bilens
styrning.
Köra ut ur en parkeringsficka
)
Med bilen stillastående ska du trycka på
detta reglage för att aktivera systemet Park
Assist.
Ett meddelande visas på skärmen.
Kontrollampan på re
glaget förblir släckt. ) Välj manövern för att köra ut från en
parkeringsplats.
Kontrollampan på reglaget tänds och lyser
med fast sken. )Aktivera körriktningsvisaren på den sida på
vilken du önskar köra ut från parkeringsplatsen. Körriktningsvisaren blinkar på
instrumenttavlan under hela man
övern,
oavsett i vilket läge spaken står.) Lägg i växeln för körning framåt eller bakåt
och släpp sedan ratten.

)
När du vill köra ut ur en parkeringsficka,starta motorn.

D
en assisterade manövern för att köra ut från
parkeringsplatsen pågår.
Utan att överskrida en hastighet på 5 km/h
ska du fortsätta manövrerna genom att följa
informationen som ges av funktionen "Parking Assistance" tills ett meddelande visas om att
manövern är genomförd.
Manövern är avslutad när bilens framaxel
kommit ut från parkeringsplatsen.
Kontrollampan på reglaget släcks, åtföljt av en
ljudsignal.

F
öraren får tillbaka kontrollen över bilensstyrning.

106
Körning

Vid dåligt väder och på vintern ska du kontrollera att sensorerna inte är täckta med smuts, rimfrost eller snö.
Vid funktionsstörning ska du låta PEUGEOT eller en annan kvalificerad verkstad kontrollera systemet.



Om systemet avaktiveras under en manöver måste föraren återaktivera det manuellt för att star ta om den pågåendemätningen.


Om sidoavståndet mellan bilen ochplatsen är för stor t finns det risk för att systemet inte kan mäta platsen.
Eventuella föremål som är större änbilen tas inte i beaktande av Park Assist vid manövern.
Avaktivering

Ett meddelande visas på skärmen.
D
å får föraren tillbaka kontrollen över bilensstyrning.
Systemet avaktiveras automatiskt:
- när tändningen slås ifrån,
- om motorn t
juvstannar,
- om ingen manöver påbörjas inom 5 minuter
efter att du valt typ av manöver,
- efter att bilen stått stilla länge under manövern,
- om antispinnsystemet (ASR) utlösts,
- om bilens hastighet överskrider den tillåtna gränsen,
- när föraren avbryter rattens rotation,
- om föraren trycker på reglaget Park Assist,
- om det inte är möjligt att parkera bilenkorrekt (alltför många manövrer för att köra in eller köra ut bilen),
- om förardörren är öppen,
- om ett av framhjulen stöter mot ett hinder.

Bortkoppling

Systemet kopplas bort automatiskt:


- vid tillkoppling av en släpvagn,

- om förardörren är öppen,

- om bilens hastighet överskrider 70 km/h.
För att koppla bor t systemet under en längre
tid ska du kontakta PEUGEOT eller en annankvalificerad verkstad.


Funk tionsstörningar

Vid funktionsstörningar i systemet
visas denna kontrollampa på
instrumenttavlan och/eller ett meddelande på
skärmen, åtföljt av en ljudsignal (kor t pip). Kontrollampan på reglaget blinkar några sekunder. Om funktionsstörningen inträffar under användning av systemet släcks kontrollampan.
Vid funktionsstörning i
servostyrningen visas
dessa kontrollampor på
instrumenttavlan.
Kontakta PEUGEOT eller en annan kvalificerad
verkstad.
