2013 Hyundai Solaris капот

Замена ламп в фарах,
габаритных фонарях,
указателях поворота
и противотуманных фарах

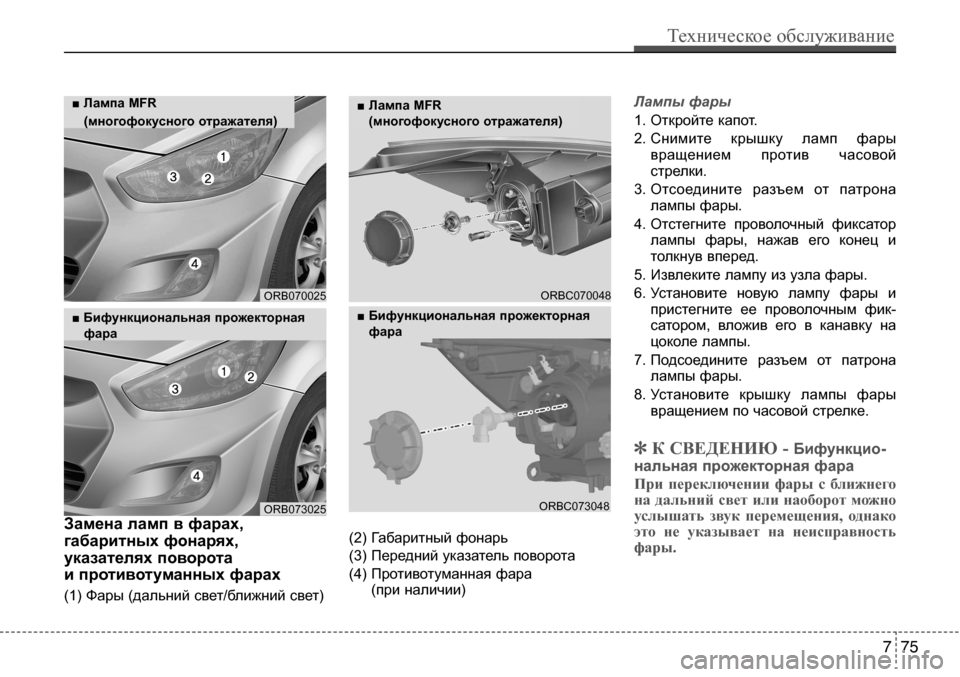

(1) Фары (дальний свет/ближний свет) (2) Габаритный фонарь
(3) Передний указатель поворота (4) Противотуманная фара (при наличии)
Лампы фары
1. Откройте капот.
2. Снимите крышку ламп фары
вращением против часовой
стрелки.
3. Отсоедините разъем от патрона лампы фары.
4. Отстегните проволочный фиксатор лампы фары, нажав его конец и
толкнув вперед.
5. Извлеките лампу из узла фары.
6. Установите новую лампу фары и пристегните ее проволочным фик-
сатором, вложив его в канавку на
цоколе лампы.
7. Подсоедините разъем от патрона лампы фары.
8. Установите крышку лампы фары вращением по часовой стрелке.
] К СВЕДЕНИЮ - Бифункцио-
нальная прожекторная фара
При переключении фары с ближнего
на дальний свет или наоборот можно
услышать звук перемещения, однако
это не указывает на неисправность
фары.
ORB070025ORBC070048
Техническое обслуживание
75
7
■ Лампа MFR
(многофокусного отражателя)■ Лампа MFR (многофокусного отражателя)
ORB073025
■ Бифункциональная прожекторнаяфара
ORBC073048
■ Бифункциональная прожекторнаяфара

]К СВЕДЕНИЮ
Если после установки фары
требуется ее регулировка, рекоменду-
ется обратиться за консультацией к
авторизованному дилеру Hyundai.
Изменение стороны движения
(Бифункциональная прожекторная
лампа)
Распределение ближнего света фар
является ассиметричным.
При поездке заграницу с противопо-
ложной стороной движения транспор-
та эта ассиметричная часть может
ослеплять водителя встречного авто- мобиля. Для предотвращения ослеп- ления, директива Европейской эконо-
мической комиссии требует наличия вавтомобиле нескольких технических решений (например, системы автома- тической смены света фар, самоклея-
щиеся полоски и т.п.). Фары на данном
автомобиле не ослепляют водителей встречных машин. Таким образом, не
требуется осуществлять замену фар в

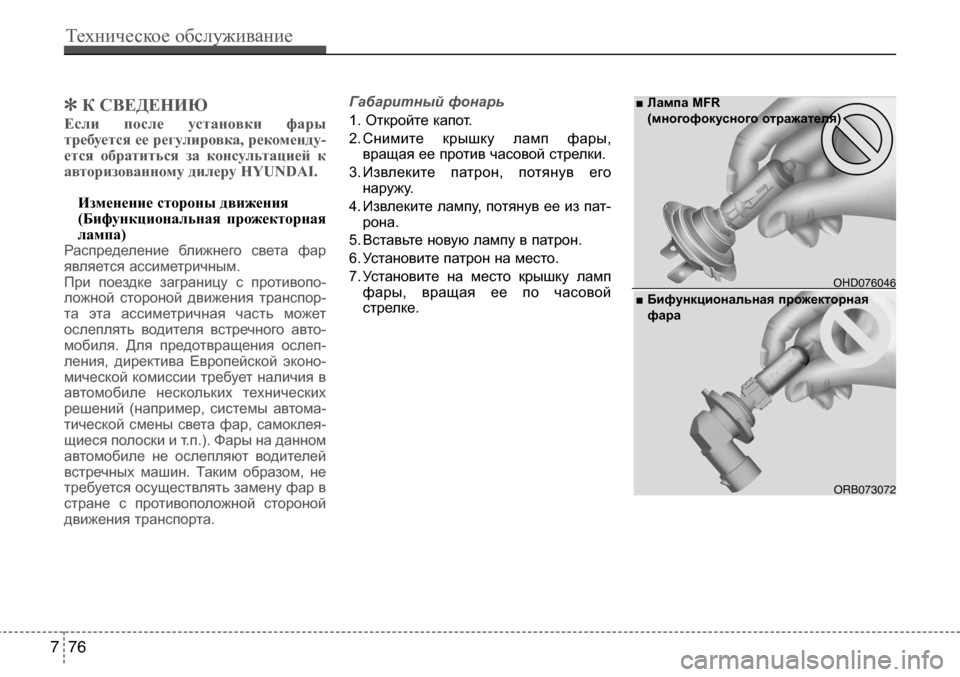

стране с противоположной стороной движения транспорта. Габаритный фонарь
1. Откройте капот.
2. Снимите крышку ламп фары,
вращая ее против часовой стрелки.
3. Извлеките патрон, потянув его наружу.
4. Извлеките лампу, потянув ее из пат- рона.
5. Вставьте новую лампу в патрон.
6. Установите патрон на место.
7. Установите на место крышку ламп фары, вращая ее по часовой
стрелке.
ohd076046
7 76
Техническое обслуживание
■ Лампа MFR (многофокусного отражателя)
orb073072
■ Бифункциональная прожекторная
фара

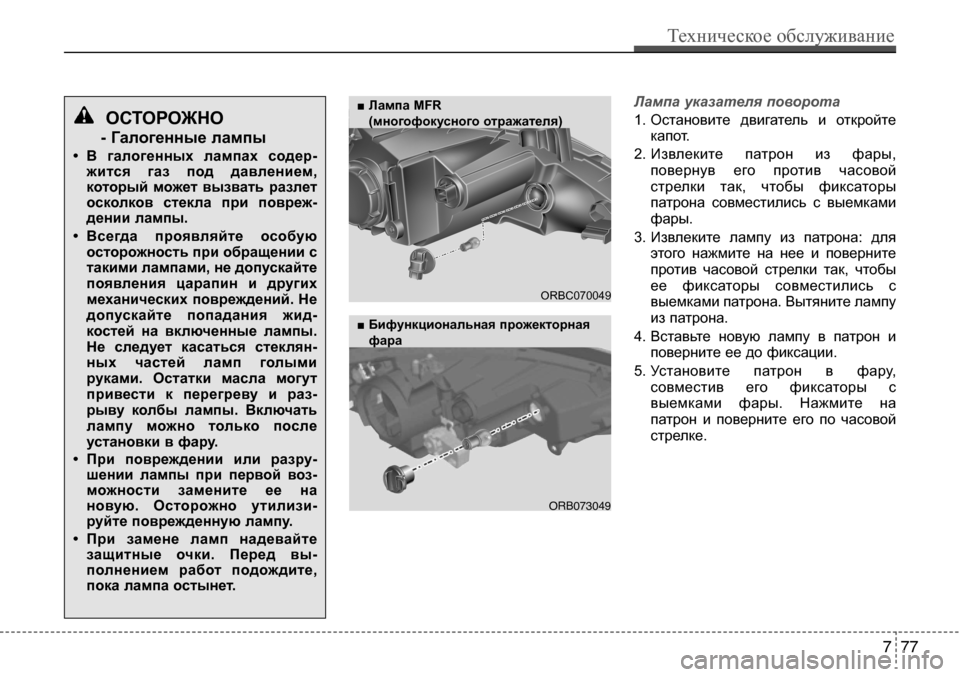

Лампа указателя поворота
1. Остановите двигатель и откройтекапот.
2. Извлеките патрон из фары, повернув его против часовой
стрелки так, чтобы фиксаторы
патрона совместились с выемками
фары.
3. Извлеките лампу из патрона: для этого нажмите на нее и поверните
против часовой стрелки так, чтобы
ее фиксаторы совместились с
выемками патрона. Вытяните лампу
из патрона.
4. Вставьте новую лампу в патрон и поверните ее до фиксации.
5. Установите патрон в фару, совместив его фиксаторы с
выемками фары. Нажмите на
патрон и поверните его по часовой
стрелке.остороЖно
- Галогенные лампы
• В галогенных лампах содер- жится газ под давлением,
который может вызвать разлет
осколков стекла при повреж-
дении лампы.
• Всегда проявляйте особую осторожность при обращении с
такими лампами, не допускайте
появления царапин и других
механических повреждений. не допускайте попадания жид-
костей на включенные лампы.
не следует касаться стеклян- ных частей ламп голыми
руками. остатки масла могутпривести к перегреву и раз-
рыву колбы лампы. Включать
лампу можно только после
установки в фару.
• При повреждении или разру- шении лампы при первой воз-
можности замените ее на
новую. осторожно утилизи-
руйте поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед вы-
полнением работ подождите,
пока лампа остынет.
ORBC070049
Техническое обслуживание
77
7
■ Лампа MFR
(многофокусного отражателя)
■ Бифункциональная прожекторнаяфара
orb073049
