2013 Hyundai Elantra Calefacción

497
Características del vehículo

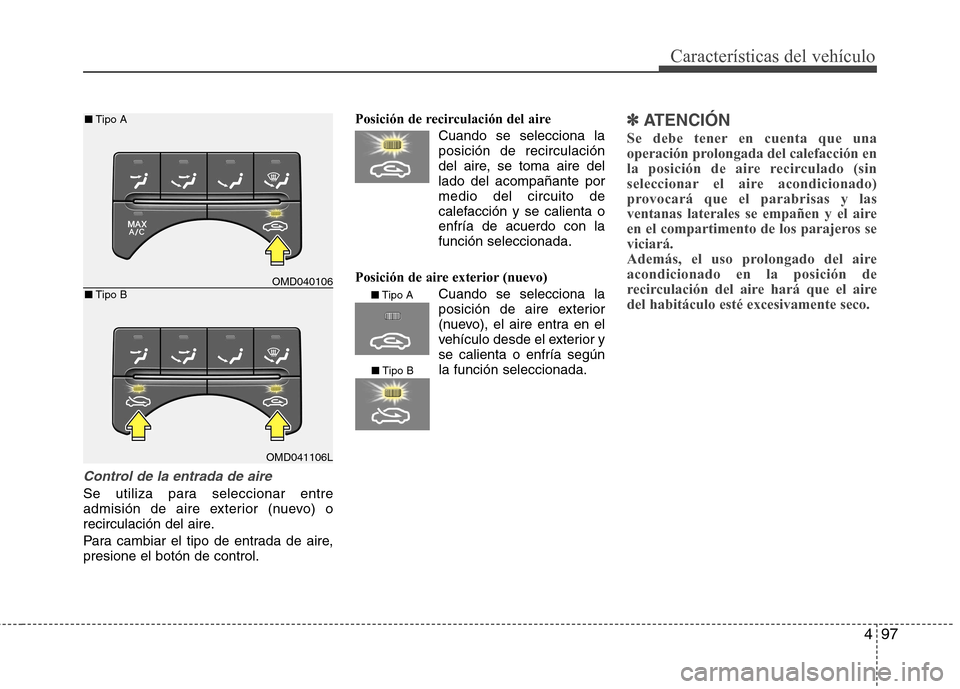

Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire, presione el botón de control.Posición de recirculación del aire
Cuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta oenfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Cuando se selecciona la
posición de aire exterior
(nuevo), el aire entra en el
vehículo desde el exterior yse calienta o enfría segúnla función seleccionada.
✽✽ ATENCIÓN
Se debe tener en cuenta que una
operación prolongada del calefacción en
la posición de aire recirculado (sin
seleccionar el aire acondicionado)
provocará que el parabrisas y las
ventanas laterales se empañen y el aire
en el compartimento de los parajeros seviciará.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco.
OMD040106
OMD041106L
■ Tipo A
■ Tipo B
■Tipo A
■ Tipo B

Características del vehículo
98
4

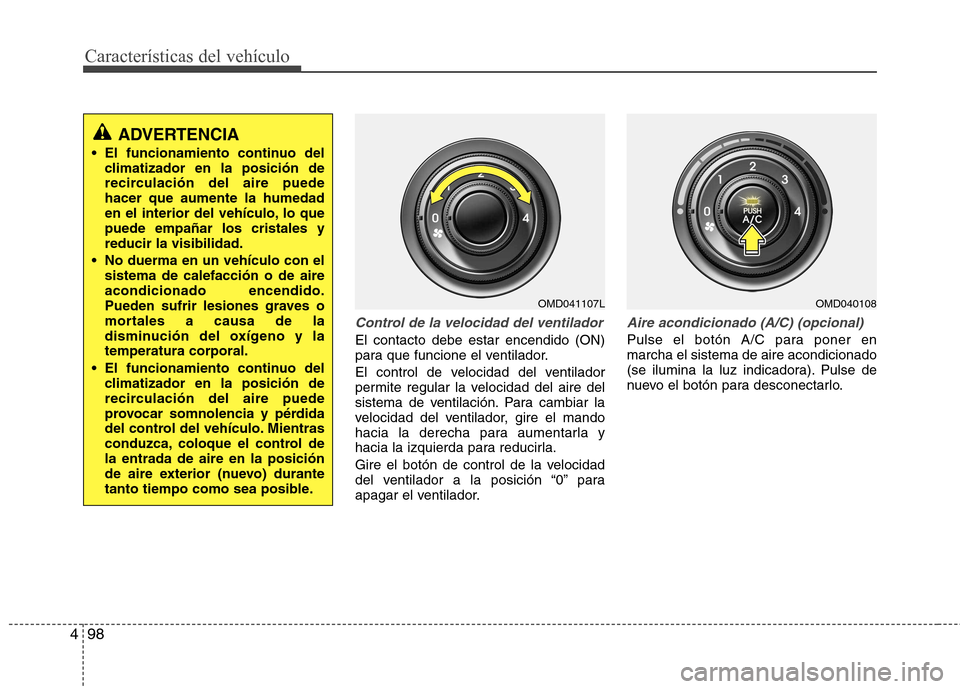

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador.
Aire acondicionado (A/C) (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
OMD040108OMD041107L

499
Características del vehículo

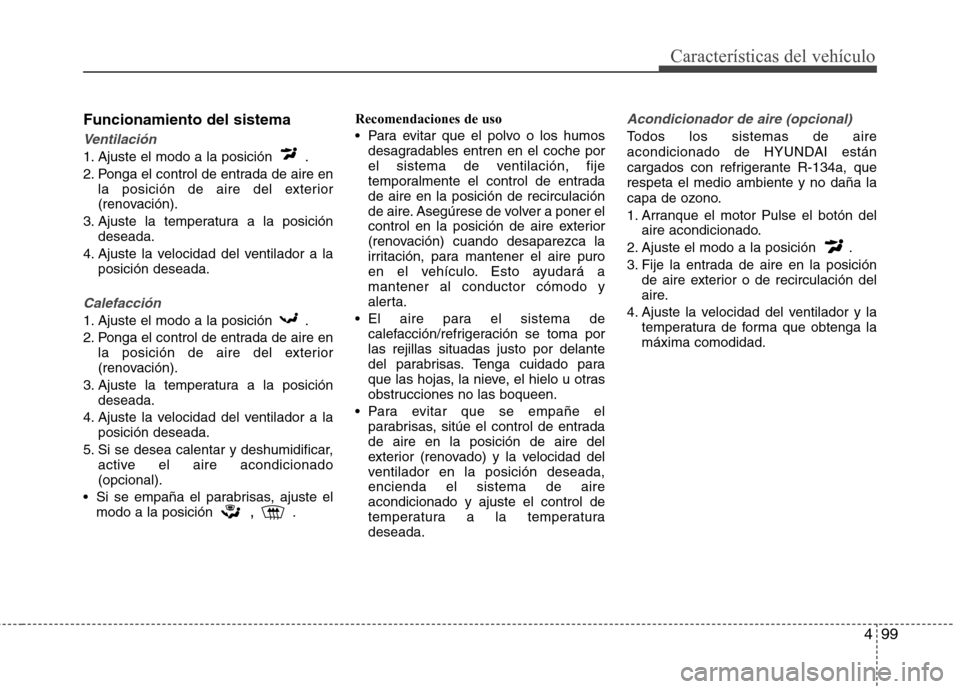

Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste el modo a la posición ,
. Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada.
Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante R-134a, querespeta el medio ambiente y no daña la
capa de ozono.
1. Arranque el motor Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.

4101
Características del vehículo

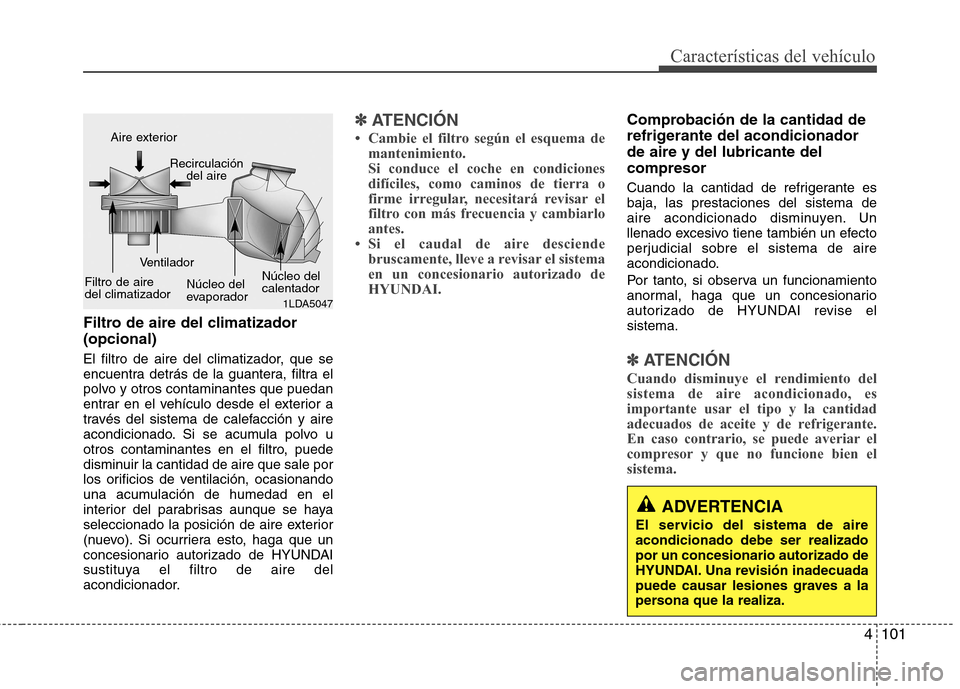

Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
✽✽ATENCIÓN

4103
Características del vehículo
Calefacción y aire acondicionado automáticos El climatizador automático se controla
simplemente fijando la temperaturadeseada.
El sistema de control de la temperatura
completamente automático (FATC)
ajusta automáticamente la calefacción y
la refrigeración de la forma siguiente:
1. Pulse el botón AUTO. Viene indicadopor un AUTO en la pantalla. Al fijar la
temperatura quedarán controlados
automáticamente los modos, las
velocidades del ventilador, la entrada
de aire y el aire acondicionado. 2. Pulse el botón de control de la
temperatura para fijar la temperaturadeseada.
Si la temperatura se ajusta al valor más bajo (Lo), el sistema de aire
acondicionado funcionará continua-
mente.
3. Para desactivar la operación automática, seleccione cualquiera delos siguientes botones:

-brisas delantero
ventilador
La función seleccionada se controlará
manualmente mientras otras funciones
se operan automáticamente.
Independientemente de la temperaturaelegida, cuando se utiliza el
funcionamiento automático, el aireacondicionado se pone en marcha por sí
solo para disminuir la humedad en el
interior del vehículo, incluso si se ha
elegido una temperatura elevada.
✽✽ ATENCIÓN
No coloque nunca nada sobre el sensor
situado en el salpicadero, para asegurar
un mejor control del sistema de
calefacción y refrigeración.
OMD040111OMD041110L

Características del vehículo
104
4

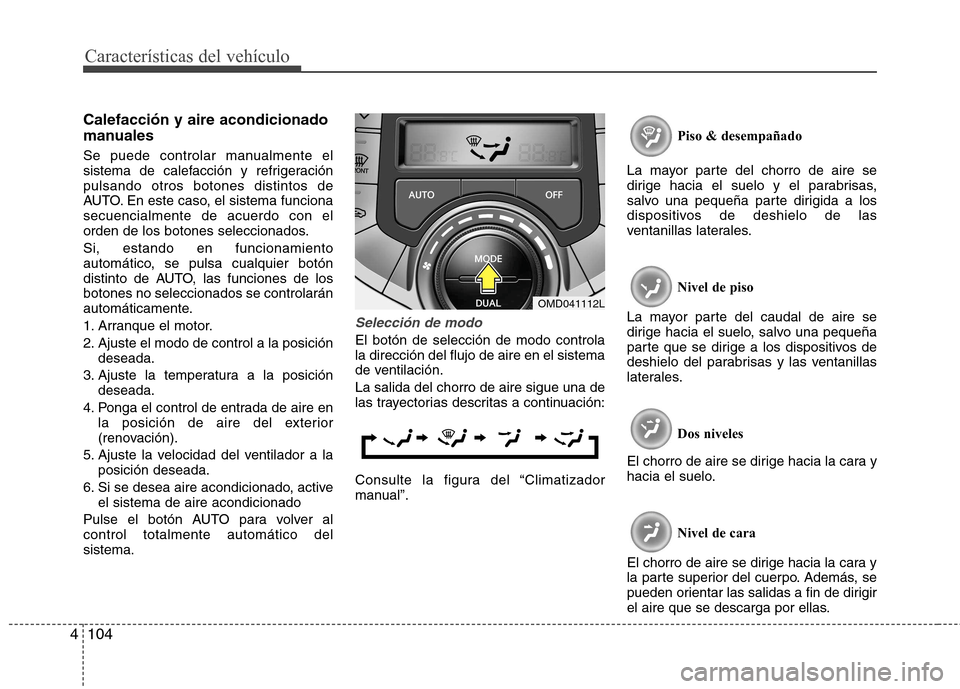

Calefacción y aire acondicionado
manuales
Se puede controlar manualmente el
sistema de calefacción y refrigeraciónpulsando otros botones distintos de
AUTO. En este caso, el sistema funcionasecuencialmente de acuerdo con el
orden de los botones seleccionados. Si, estando en funcionamiento
automático, se pulsa cualquier botón
distinto de AUTO, las funciones de losbotones no seleccionados se controlarán
automáticamente.
1. Arranque el motor.
2. Ajuste el modo de control a la posición
deseada.
3. Ajuste la temperatura a la posición deseada.
4. Ponga el control de entrada de aire en la posición de aire del exterior
(renovación).
5. Ajuste la velocidad del ventilador a la posición deseada.
6. Si se desea aire acondicionado, active el sistema de aire acondicionado
Pulse el botón AUTO para volver alcontrol totalmente automático delsistema.
Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación. La salida del chorro de aire sigue una de
las trayectorias descritas a continuación:
Consulte la figura del “Climatizador
manual”. Piso & desempañado
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel de piso
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Dos niveles
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de cara
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
OMD041112L

4107
Características del vehículo

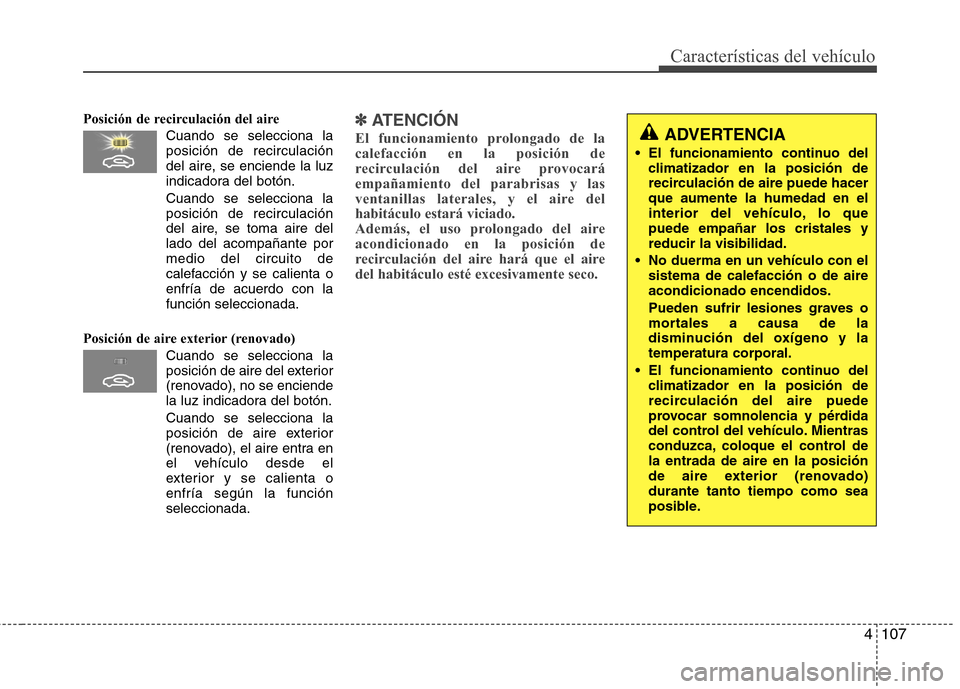

Posición de recirculación del aireCuando se selecciona la posición de recirculación
del aire, se enciende la luz
indicadora del botón.
Cuando se selecciona la posición de recirculación
del aire, se toma aire dellado del acompañante por
medio del circuito de
calefacción y se calienta oenfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (renovado) Cuando se selecciona laposición de aire del exterior
(renovado), no se enciende
la luz indicadora del botón. Cuando se selecciona la
posición de aire exterior
(renovado), el aire entra en
el vehículo desde el
exterior y se calienta oenfría según la funciónseleccionada.✽✽ ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco. ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación de aire puede hacerque aumente la humedad en el
interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendidos.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (renovado)durante tanto tiempo como sea
posible.

4109
Características del vehículo

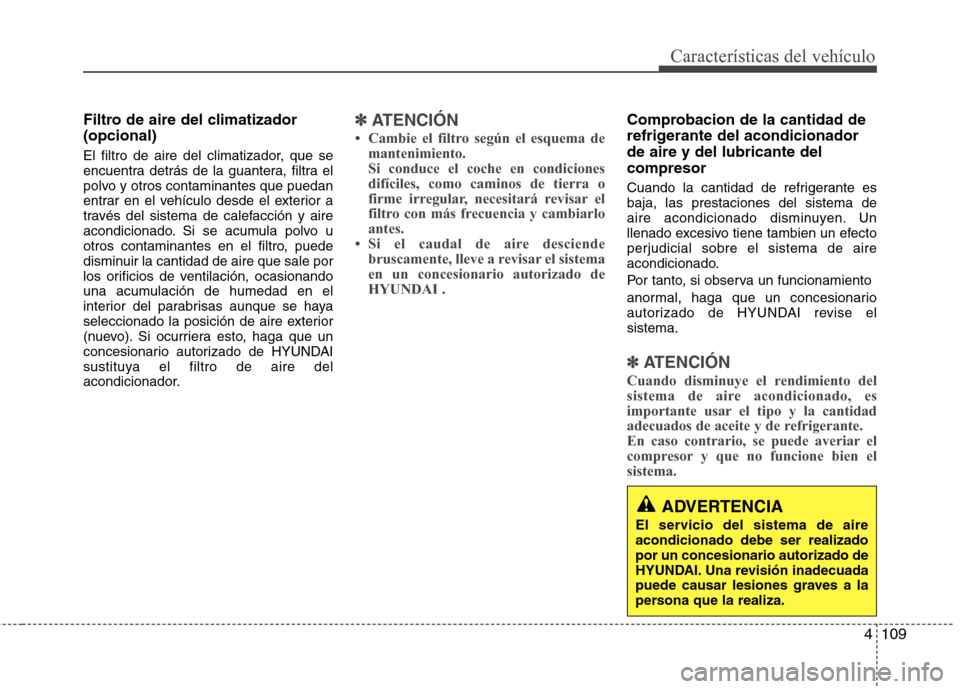

Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.✽✽ATENCIÓN
