Características del vehículo

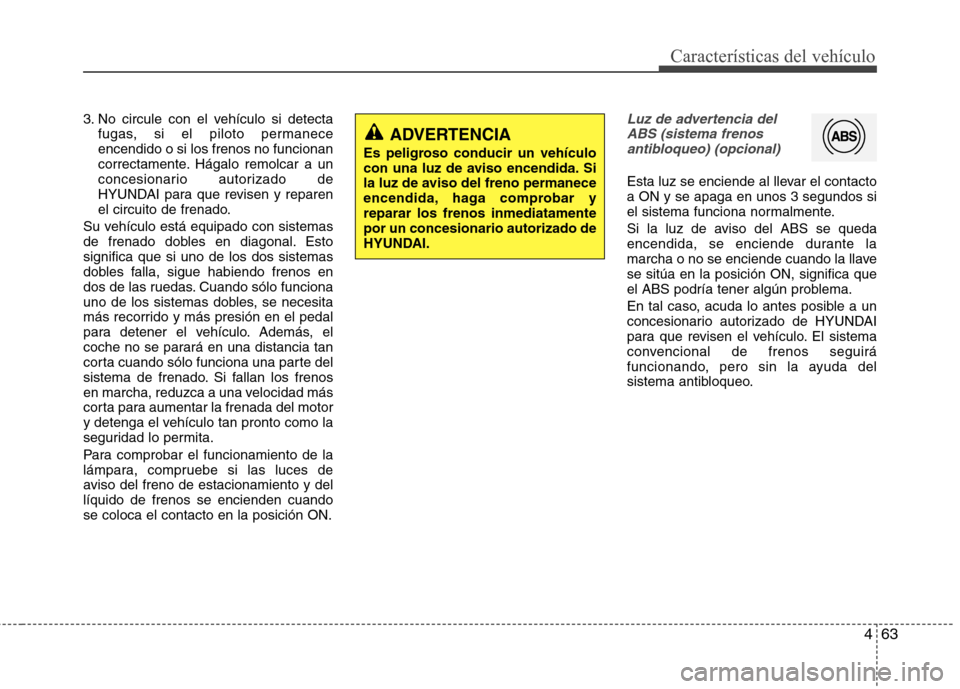

3. No circule con el vehículo si detectafugas, si el piloto permanece encendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado.
Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Estosignifica que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y dellíquido de frenos se encienden cuandose coloca el contacto en la posición ON.Luz de advertencia del ABS (sistema frenos antibloqueo) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar yreparar los frenos inmediatamentepor un concesionario autorizado de
HYUNDAI.

7
Compartimento del motor / 7-2 Servicio de mantenimiento / 7-3
Mantenimiento por el propietario / 7-5
Aceite del motor / 7-7
Refrigerante del motor / 7-9
Líquido de frenos y embrague / 7-13Líquido del lavaparabrisas / 7-14
Freno de estacionamiento / 7-14Escobillas del limpiaparabrisas / 7-15Batería / 7-18Neumáticos y ruedas / 7-21Fusibles / 7-33Lámparas / 7-44Cuidado del aspecto general / 7-59
Sistema de control de emisiones / 7-66
Mantenimiento

Mantenimiento
44
7

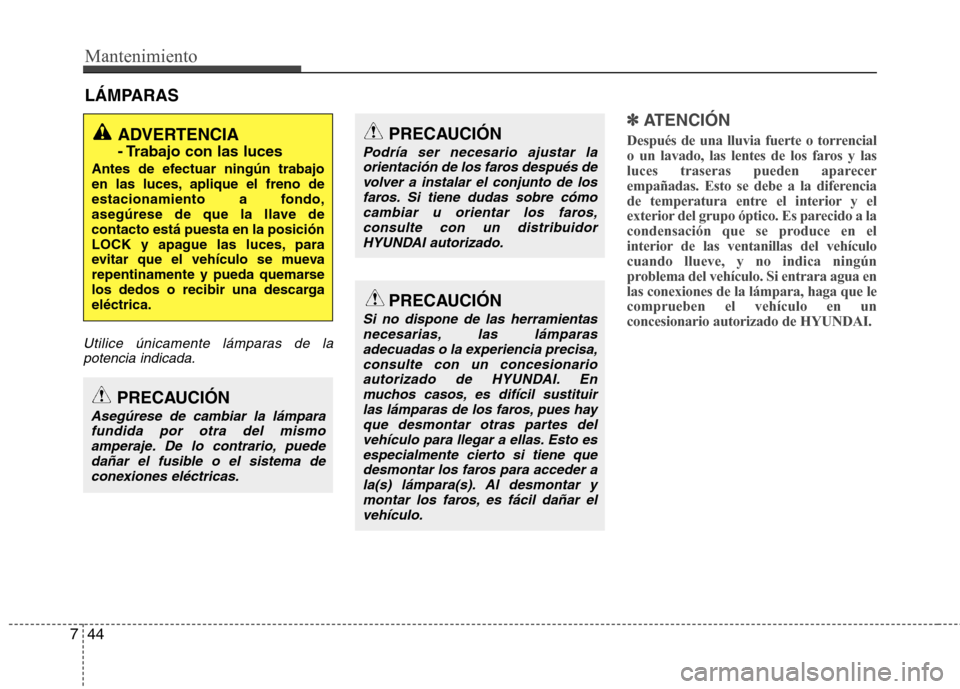

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽✽
ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a la
condensación que se produce en el
interior de las ventanillas del vehículocuando llueve, y no indica ningún
problema del vehículo. Si entrara agua enlas conexiones de la lámpara, haga que lecomprueben el vehículo en unconcesionario autorizado de HYUNDAI.ADVERTENCIA
- Trabajo con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave decontacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara fundida por otra del mismoamperaje. De lo contrario, puede dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Podría ser necesario ajustar laorientación de los faros después devolver a instalar el conjunto de los
faros. Si tiene dudas sobre cómocambiar u orientar los faros,consulte con un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Si no dispone de las herramientasnecesarias, las lámparasadecuadas o la experiencia precisa,consulte con un concesionarioautorizado de HYUNDAI. En
muchos casos, es difícil sustituirlas lámparas de los faros, pues hayque desmontar otras partes delvehículo para llegar a ellas. Esto es
especialmente cierto si tiene quedesmontar los faros para acceder ala(s) lámpara(s). Al desmontar y montar los faros, es fácil dañar el
vehículo.

745
Mantenimiento

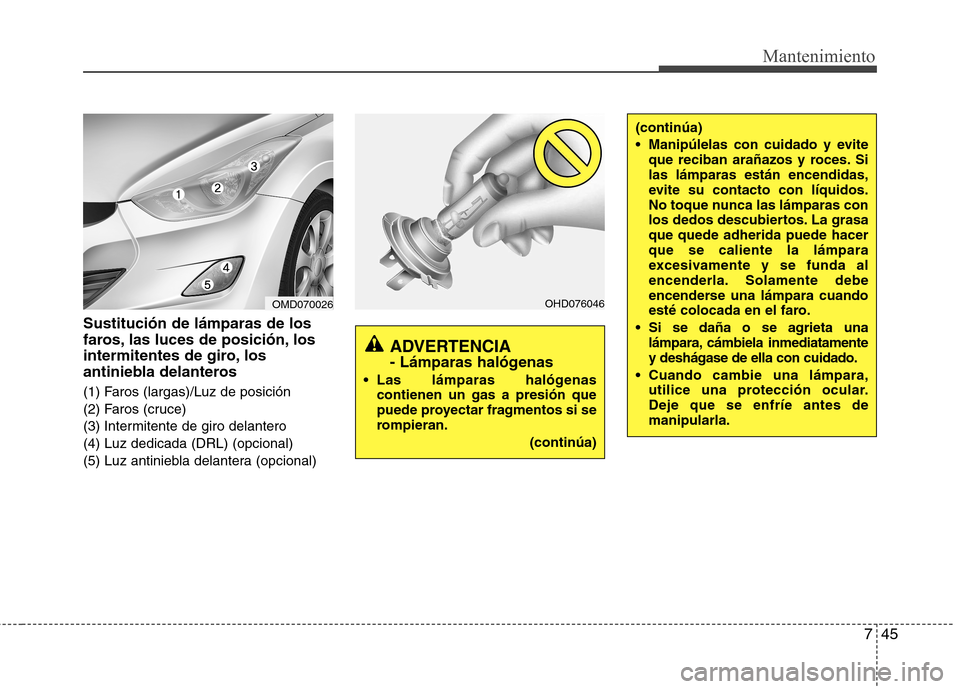

Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)/Luz de posición
(2) Faros (cruce)
(3) Intermitente de giro delantero(4) Luz dedicada (DRL) (opcional)
(5) Luz antiniebla delantera (opcional)
(continúa)
Manipúlelas con cuidado y eviteque reciban arañazos y roces. Si las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasaque quede adherida puede hacerque se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
Si se daña o se agrieta una lámpara, cámbiela inmediatamentey deshágase de ella con cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfríe antes demanipularla.
ADVERTENCIA
- Lámparas halógenas
Las lámparas halógenas contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046OMD070026

747
Mantenimiento

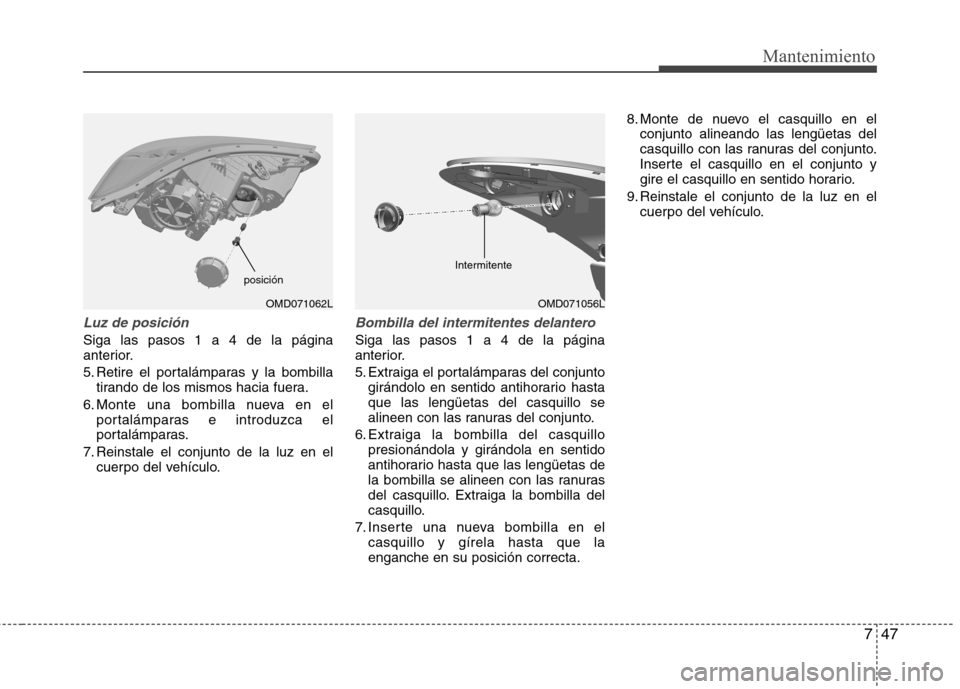

Luz de posición
Siga las pasos 1 a 4 de la página
anterior.
5. Retire el portalámparas y la bombillatirando de los mismos hacia fuera.
6. Monte una bombilla nueva en el portalámparas e introduzca el
portalámparas.
7. Reinstale el conjunto de la luz en el cuerpo del vehículo.
Bombilla del intermitentes delantero
Siga las pasos 1 a 4 de la página
anterior.
5. Extraiga el portalámparas del conjuntogirándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Extraiga la bombilla del casquillo presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
7. Inserte una nueva bombilla en el casquillo y gírela hasta que laenganche en su posición correcta. 8. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
9. Reinstale el conjunto de la luz en el cuerpo del vehículo.
OMD071056L
IntermitenteOMD071062L
posición

Mantenimiento
48
7

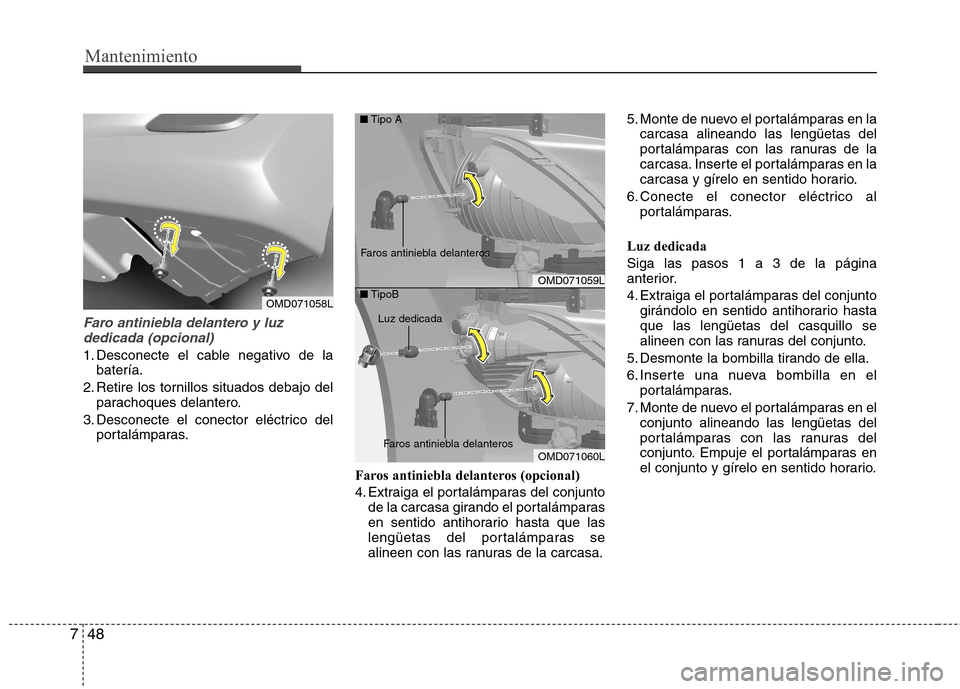

Faro antiniebla delantero y luz
dedicada (opcional)
1. Desconecte el cable negativo de la batería.
2. Retire los tornillos situados debajo del parachoques delantero.
3. Desconecte el conector eléctrico del portalámparas.
Faros antiniebla delanteros (opcional)
4. Extraiga el portalámparas del conjuntode la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa. 5. Monte de nuevo el portalámparas en la
carcasa alineando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gírelo en sentido horario.
6. Conecte el conector eléctrico al portalámparas.
Luz dedicada Siga las pasos 1 a 3 de la página
anterior.
4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
5. Desmonte la bombilla tirando de ella.
6. Inserte una nueva bombilla en el portalámparas.
7. Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del
portalámparas con las ranuras del
conjunto. Empuje el portalámparas en
el conjunto y gírelo en sentido horario.
OMD071059L
OMD071060L
■
Tipo A
■ TipoB
Faros antiniebla delanteros
Faros antiniebla delanteros
Luz dedicadaOMD071058L

Mantenimiento
54
7
Sustitución de la lámpara del intermitente lateral (opcional)
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI. Sustitución de la lámpara del grupo óptico posterior
(1) Luz antiniebla trasero (opcional) (2) Luz de marcha atrás
(3) Piloto trasero
(4) Luz del intermitente trasero
(5) Piloto de freno/traseroLuz exterior
1. Abra la puerta del maletero.
2. Desmonte la cubierta de
mantenimiento tirando de la misma.
OMD070032OMD070030OMD071031L

755
Mantenimiento

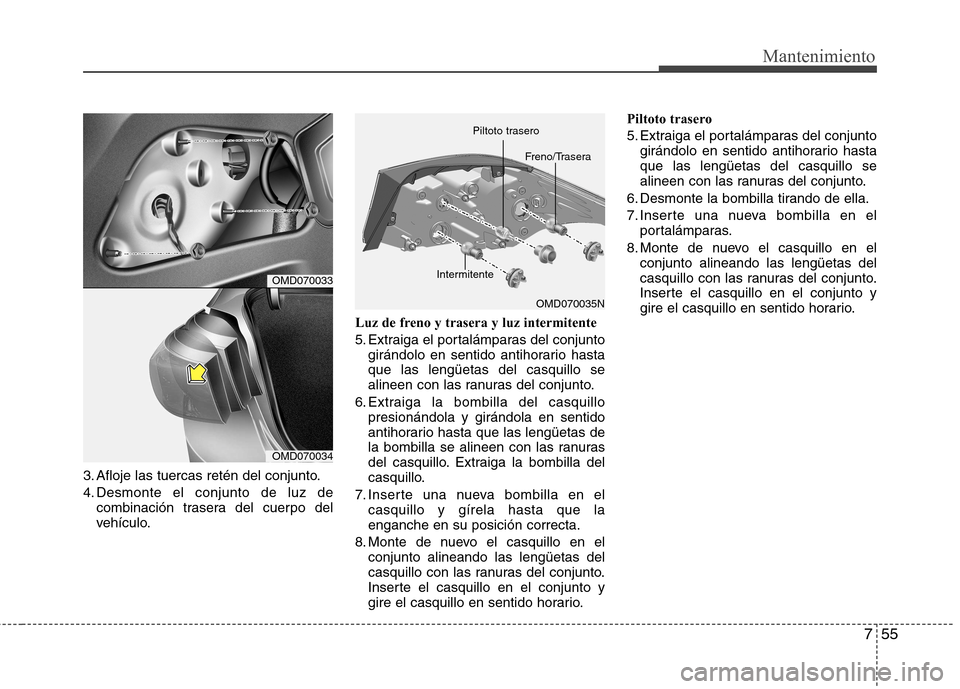

3. Afloje las tuercas retén del conjunto.
4. Desmonte el conjunto de luz decombinación trasera del cuerpo del
vehículo. Luz de freno y trasera y luz intermitente
5. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Extraiga la bombilla del casquillo presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
7. Inserte una nueva bombilla en el casquillo y gírela hasta que laenganche en su posición correcta.
8. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario. Piltoto trasero
5. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Desmonte la bombilla tirando de ella.
7. Inserte una nueva bombilla en el portalámparas.
8. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
OMD070035N
Intermitente Freno/Trasera
Piltoto trasero
OMD070033
OMD070034
