2013 FIAT SCUDO hmotnost

103
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
MONTÁŽ DĚTSKÉ
SEDAČKY
“ISOFIX UNIVERSALE”
Vozidlo je připraveno pro montáž dětských
sedaček Isofix Universale, což je nový uni-
fikovaný evropský systém pro přepravu dě-
tí. Systémem ISOFIX je zajištěna spolehli-
vá, pevná a rychlá montáž dětské sedačky
do vozidla. Je možné kombinovat tradiční
sedačku se sedačkou Isofix. Jako příklad je
na znázorněna sedačka Isofix Universale pro
hmotnostní skupinu: 1. Kvůli jinému způ-
sobu upevnění musí být dětská sedačka
upevněna do dvou spodních kovových tř-
menů A-obr. 10umístěných mezi opěra-
dlem a sedákem sedadla, pak se upevní hor-
ní popruh zvaný Top Tether (dodávaný spo-
lu se sedačkou) ke třmenu umístěnému B-
obr. 11v zadní části opěradla. Upevnění
horního popruhu (top tether): vytáhněte
hlavovou opěrku ve vozidle a protáhněte
úchyt mezi tyčkami opěrky. Pak upevněte
úchyt do zadního třmenu a napněte pás.
Upozorňujeme, že v případě sedaček Iso-
fix Universale je možné používat všechny
homologované typy označené jako EHK
R44 (R44/03 či pozdější novelizace) “Isofix
Universale”. Pro ostatní hmotnostní sku-
piny jsou určeny speciální sedačky Isofix,
které se smějí použít pouze v případě, že
byly vyprojektovány, vyzkoušeny a homo-
logovány pro dané vozidlo (viz seznam vo-
zidel dodávaný se sedačkou).
obr. 9F0P0314m
obr. 10F0P0315m
obr. 11
A
F0P0316m
Sedačka Isofix Universale,
která není ukotvena do všech
tří úchytů, neposkytne dítěti patřič-
nou ochranu. Při nehodě vozidla mů-
že dítě utrpět až smrtelný úraz.
POZOR!
Sedačku montujte jen při sto-
jícím vozidle. Správné uchy-
cení sedačky se pozná podle řádného
zaklapnutí úchytů sedačky do třme-
nů. V každém případě je nutno po-
stupovat podle návodu k použití, kte-
rý musí výrobce přiložit k sedačce.
POZOR!
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 103

104
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH SEDAČEK ISOFIX UNIVERSALE
V níže uvedené tabulce je uveden přehled, jak se v souladu s evropskými předpisy EHK 16 mohou do vozidla nainstalovat
dětské sedačky Isofix na sedadla s úchytem Isofix.
Hmotnostní skupina Natočení Třída Poloha Isofix sedačky velikosti Isofix vzadu na kraji
Skupina 0 - 10 kg Proti směru jízdy E IL
Skupina 0 - 13 kg Proti směru jízdy E IL
Proti směru jízdy D IL
Proti směru jízdy C X (*)
Skupina 1 Proti směru jízdy C X (*)
od 9 do 18 kg Proti směru jízdy D IL
Po směru jízdy A IUF, IL
Po směru jízdy B IUF, IL
Po směru jízdy B1 IUF, IL
(*) je možné upevnit dětskou sedačku typu IL na zadní krajní místa druhé řady pouze v případě, že je přední sedačka spolucestující-
hojednomístná.
IL: vhodný pro dětské zádržné systémy ISOFIX kategorie “specifický pro vozidlo”, “omezený” či “polouniverzální”, které jsou ho-
mologované pro toto vozidlo.
IUF: vhodný pro dětské zádržné systémy ISOFIX spadající do univerzální kategorie, tzn. montované po směru jízdy a homologova-
né pro použití pro hmotnostní skupinu.
093-114 SCUDO LUM CZ 26/10/12 09.54 Pagina 104

Nosiče nákladů / lyží
Ze střechy sundejte nosiče nákladu či no-
siče lyží, pokud je již nebudete používat
Těmito příslušenstvími se omezuje aero-
dynamický průk vozidla vzduchem s ne-
gativním dopadem na spotřebu paliva. Pro
přepravu objemných nákladů použijte ra-
ději přípojné vozidlo.
Elektrické spotřebiče
Používejte elektrické spotřebiče pouze po
nezbytně nutnou dobu. Vyhřívání zadní-
ho skla, přídavné světlomety, stírače oken
či větrák topení mají vysokou spotřebu
energie a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba pohonných
hmot (až o 25 % při jízdě ve městě).
Klimatizace
Klimatizační jednotka představuje další
podstatné zatížení motoru a vede ke zvý-
šení spotřeby pohonných hmot (v prů-
měru až o 20 %). Jakmile to venkovní tep-
lota umožní, ventilujte kabinu raději pří-
vodem vzduchu zvenku.
Aerodynamické přídavné díly
Použití neschválených aerodynamických
doplňků může vést ke zhoršení aerody-
namického chování vozidla a zvýšení spo-
třeby pohonných hmot.STYL JÍZDY
Spouštění motoru
Nezahřívejte motor se stojícím vozidlem
a to ani chodem naprázdno, ani vyššími
otáčkami. Motor se takto ohřívá jen vel-
mi pomalu, avšak zvyšuje se spotřeba po-
honných hmot i emise. Doporučujeme na-
opak se ihned rozjet se studeným moto-
rem bez vytáčení do vysokých otáček. Mo-
tor se pak zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnu-
tím motoru neprošlapujte pedál akcele-
race. Tzv. meziplyn je zcela zbytečný, na-
víc se zvyšuje spotřeba pohonných hmot
i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa
umožní, zařaďte vyšší stupeň. Zařazením
nižšího stupně za účelem brilantní akce-
lerace se zvyšuje spotřeba paliva.
Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i ne-
vhodné používání vyššího rychlostního
stupněÚSPORA PALIVA
Věnujte pozornost následujícím užitečným
radám, jejichž dodržením je možné uspo-
řit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozidla
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seříze-
ní dle “Plánu řádné údržby”
Pneumatiky
Pravidelně, nejméně jednou za měsíc, kon-
trolujte tlak v pneumatikách. Příliš nízký
tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší
valivý odpor pneumatik.
Zbytečná zatížení
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla (především
při jízdě po městě) má vliv na spotřebu po-
honných hmot a stabilitu vozidla.
120
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
115-124 SCUDO LUM CZ_113-122 ScudoG9 CZ 25/10/12 14.28 Pagina 120

PODMÍNKY POUŽÍVÁNÍ
VOZIDLA
Spouštění motoru za studena
Opakované spouštění motoru za studena
mu neumožňuje se zahřát na optimální pro-
vozní teplotu. Naopak se podstatně zvýší
spotřeba pohonných hmot (o 15 - 30 % při
jízdě po městě) i emise.
Dopravní situace a stav vozovky
Při hustém provozu, např. při jízdě v ko-
loně vozidel s častým řazením nízkých
rychlostních stupňů nebo ve velkých měs-
tech s mnoha semafory, se zvyšuje spo-
třeba pohonných hmot. Spotřebu pohon-
ných hmot ovlivňuje negativně i jízda po
silnicích s mnoha zatáčkami, např. po hor-
ských silnicích, či po komunikacích s ne-
rovným povrchem.
Stání v provozu
Při dlouhodobějším státní (před železnič-
ními přejezdy, apod.) se doporučuje vy-
pnout motor. Nejvyšší rychlost
Se zvyšující se rychlostí se podstatně zvy-
šuje i spotřeba pohonných hmot. Jezděte
pokud možno konstantní rychlostí, zby-
tečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudkou akcelerací se značně zvyšuje spo-
třeba paliva a emise. Akcelerujte proto po-
stupně, nepřekračujte maximální otáčky.TAŽENÍ PŘÍPOJNÝCH VOZIDEL
UPOZORNĚNÍ
Pro případ tažení obytného nebo náklad-
ního přípojného vozidla musí být vozidlo
vybaveno schváleným tažným zařízením a
řádným elektrickým rozvodem.
Z důvodu prevence poškození elektrické
soustavy vozidla je nutné vozidlo vybavit
vhodnou elektronickou řídicí jednotkou
určenou k řízení elektrické soustavy pří-
věsu.
Tažné zařízení musejí instalovat kvalifiko-
vaní pracovníci, kteří vystaví řádnou do-
kumentaci opravňující k silničnímu provo-
zu.
Případná speciální zpětná a/nebo přídav-
ná zrcátka je třeba připevnit v souladu s
pravidly silničního provozu.
Pamatujte, že při tažení přívěsu se v zá-
vislosti na celkové hmotnosti snižuje vý-
kon vozidla při stoupání, prodlužuje se
brzdná dráha a doba potřebná k předjetí
jiného vozidla.
121
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ A
JÍZDA
115-124 SCUDO LUM CZ_113-122 ScudoG9 CZ 25/10/12 14.28 Pagina 121

MONTÁŽ TAŽNÉHO ZAŘÍZENÍ
Tažné zařízení musí být ke karosérii vozu
připojeno odborníky, a to v souladu s po-
kyny výrobce tažného zařízení. Při jízdě v klesání namísto trvalého brzdění
raději zařaďte nižší rychlostní stupeň.
Váha, kterou přípojné vozidlo působí na
tažné zařízení, úměrně snižuje nosnost vo-
zidla.
Aby bylo zajištěno, že nebude překroče-
na maximální přípustná hmotnost přípoj-
ného vozidla (uvedená v technickém prů-
kazu), je nutno brát v úvahu hmotnost pl-
ně naloženého přívěsu včetně příslušen-
ství a osobních zavazadel.
Nepřekračujte nejvyšší rychlost, která je
pro jízdu s taženým přívěsem povolená v
příslušné zemi. V každém případě nesmí
být maximální rychlost vyšší než 100 km/h.
Soustava ABS nepůsobí na
brzdovou soustavu přípojné-
ho vozidla. Po kluzkém povrchu je
proto třeba jezdit s nejvyšší opatrnos-
tí.
POZOR!
V žádném případě neupravuj-
te brzdovou soustavu vozidla
tak, aby ovládala i brzdu přípojného
vozidla. Brzdová soustava přípojného
vozidla musí být zcela nezávislá na hyd-
raulickém systému vozidla.
POZOR!
122
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
115-124 SCUDO LUM CZ_113-122 ScudoG9 CZ 25/10/12 14.28 Pagina 122

VÝMĚNA KOLA
ZÁKLADNÍ POKYNY
Při případné výměně kola a správném pou-
žívání zvedáku a rezervního kola je nutno
dodržet níže uvedená opatření.
Označte řádně stojící vozid-
lo podle platných předpisů:
výstražnými světly, výstražným trojú-
helníkem, atd. Je vhodné, aby cestu-
jící vystoupili z vozidla a vyčkali mimo
něj v bezpečné vzdálenosti s ohledem
na silniční provoz. Zabrzděte parko-
vací brzdu.
POZOR!
Před výměnou kola deakti-
vujte systém pneumatického
odpružení (pokud je ve výbavě). Po-
stup je uveden v části „Pneumatické
odpružení“ v této kapitole.
POZOR!
137
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
Rezervní kolo z výbavy vo-
zidla je specifické pro Vaše
vozidlo; nepoužívejte je pro vozidla ji-
ného modelu, ani nepoužívejte pro své
vozidlo rezervní kolo jiného modelu.
Šrouby kol jsou specifické pro Vaše vo-
zidlo: nepoužívejte je pro vozidla ji-
ného modelu, ani nepoužívejte šrou-
by kol z jiného modelu.
POZOR!
Nechejte kolo s píchnutou
pneumatikou opravit a znovu
nasadit v co nejkratší době. Před mon-
táží nepotírejte závity šroubů tukem.
Mohly by se samovolně uvolnit .
POZOR!
Zvedák slouží výhradně pro
výměnu kol na vozidle, s
nímž je dodáván. V žádném případě
se nesmí používat pro jiný účel, např.
pro zvedání vozidla jiného modelu. V
žádném případě se nesmí používat pro
opravy pod vozidlem. Nesprávným
umístěním zvedáku může dojít ke
spadnutí vozidla. Nepoužívejte zvedák
pro zvedání vyšších hmotností než
těch, jež jsou uvedeny na jeho štítku.
POZOR!
Nesprávně nasazený ozdob-
ný kryt kola může za jízdy
odpadnout . V žádném případě neu-
pravuje plnicí ventil pneumatiky. Me-
zi ráfek a pneumatiku nevkládejte
žádné nástroje. Pravidelně kontroluj-
te a doplňujte tlak v pneumatikách a
v rezervním kole podle hodnot uvede-
ných v kapitole “Technické údaje”.
POZOR!
Je nutno vědět toto:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se neopravuje: při závadě je nut-
no si pořídit nový originální zvedák;
❒na zvedák se nesmí montovat žádné ná-
řadí kromě ovládací kliky.
135-154 SCUDO LUM CZ_133-152 ScudoG9 IT 25/10/12 15.26 Pagina 137

IDENTIFIKAČNÍ ÚDAJE .................................................... 176
KÓDY MOTORU - PROVEDENÍ KAROSÉRIE .............. 179
MOTOR .................................................................................. 182
DODÁVKA PALIVA ............................................................. 183
PŘENOS VÝKONU ............................................................. 183
BRZDY .................................................................................... 184
ZAVĚŠENÍ KOL ....................................................................184
ŘÍZENÍ .................................................................................... 184
KOLA ...................................................................................... 185
ROZMĚRY .............................................................................. 188
ROZMĚRY NÁKLADOVÉHO PROSTORU .................... 192
JÍZDNÍ VÝKONY ................................................................. 192
HMOTNOSTI A HMOTNOST PŘÍVĚSU .......................193
PROVOZNÍ NÁPLNĚ ......................................................... 204
KAPALINY A MAZIVA ........................................................205
SPOTŘEBA PALIVA ............................................................. 207
EMISE CO
2............................................................................ 210
T T
E E
C C
H H
N N
I I
C C
K K
É É

Ú Ú
D D
A A
J J
E E
175
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 175

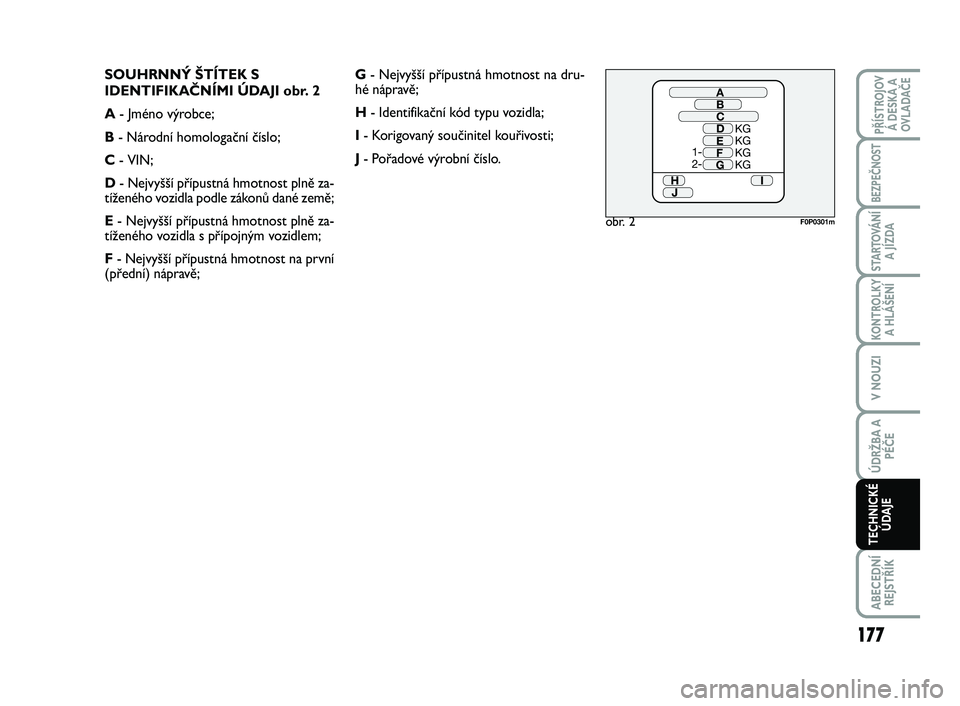

SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI obr. 2
A- Jméno výrobce;
B- Národní homologační číslo;
C- VIN;
D- Nejvyšší přípustná hmotnost plně za-
tíženého vozidla podle zákonů dané země;
E- Nejvyšší přípustná hmotnost plně za-
tíženého vozidla s přípojným vozidlem;
F- Nejvyšší přípustná hmotnost na první
(přední) nápravě;G- Nejvyšší přípustná hmotnost na dru-
hé nápravě;
H- Identifikační kód typu vozidla;
I- Korigovaný součinitel kouřivosti;
J- Pořadové výrobní číslo.
obr. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
177
KONTROLKY
A HLÁŠENÍ
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
175-210 SCUDO LUM CZ_173-199 ScudoG9 IT 26/10/12 10.12 Pagina 177
