2013 CITROEN NEMO Upute Za Rukovanje (in Croatian)

7
UPOZNAVANJE VOZILA

Upoznavanje vozila

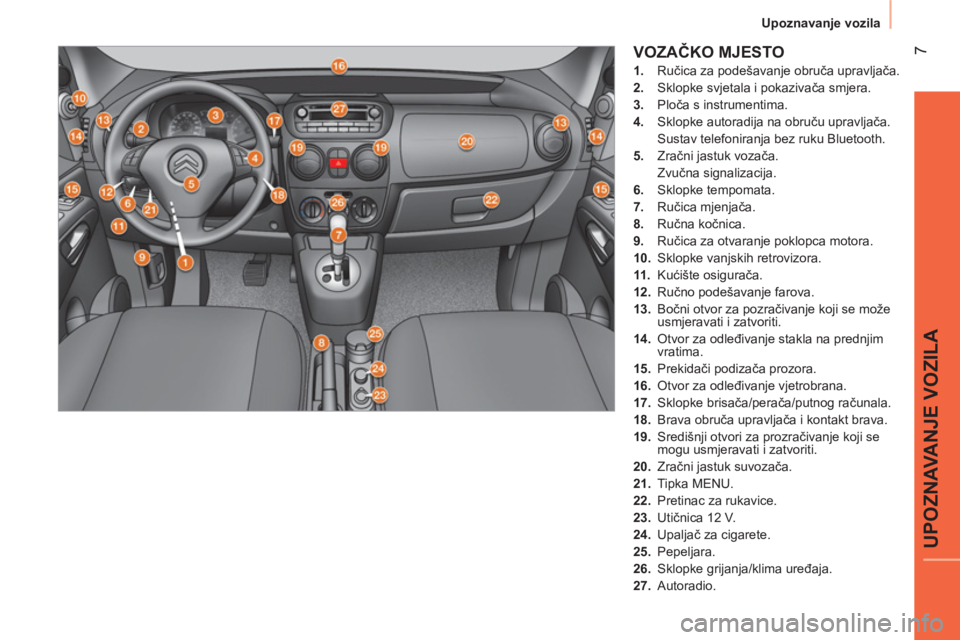

VOZAČKO MJESTO



1.
Ručica za podešavanje obruča upravljača.

2.
Sklopke svjetala i pokazivača smjera.

3.
Ploča s instrumentima.

4.
Sklopke autoradija na obruču upravljača.
Sustav telefoniranja bez ruku Bluetooth.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Sklopke tempomata.

7.
Ručica mjenjača.

8.
Ručna kočnica.

9.
Ručica za otvaranje poklopca motora.

10.
Sklopke vanjskih retrovizora.

11 .
Kućište osigurača.

12.
Ručno podešavanje farova.

13.
Bočni otvor za pozračivanje koji se može
usmjeravati i zatvoriti.

14.
Otvor za odleđivanje stakla na prednjim
vratima.

15.
Prekidači podizača prozora.

16.
Otvor za odleđivanje vjetrobrana.

17.
Sklopke brisača/perača/putnog računala.

18.
Brava obruča upravljača i kontakt brava.

19.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

20.
Zračni jastuk suvozača.

21.
Tipka MENU.

22.
Pretinac za rukavice.

23.
Utičnica 12 V.

24.
Upaljač za cigarete.

25.
Pepeljara.

26.
Sklopke grijanja/klima uređaja.

27.
Autoradio.

8

Upoznavanje vozila

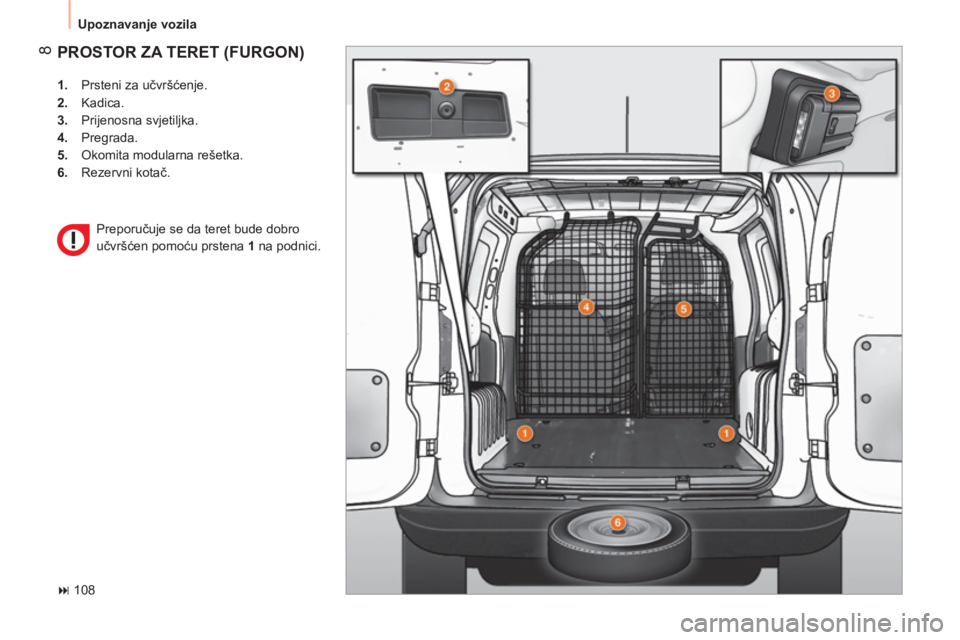

PROSTOR ZA TERET (FURGON)



1.
Prsteni za učvršćenje.

2.
Kadica.

3.
Prijenosna svjetiljka.

4.
Pregrada.

5.
Okomita modularna rešetka.

6.
Rezervni kotač.



108 Preporučuje se da teret bude dobro
učvršćen pomoću prstena 1
na podnici.

9
UPOZNAVANJE VOZILA

Upoznavanje vozila

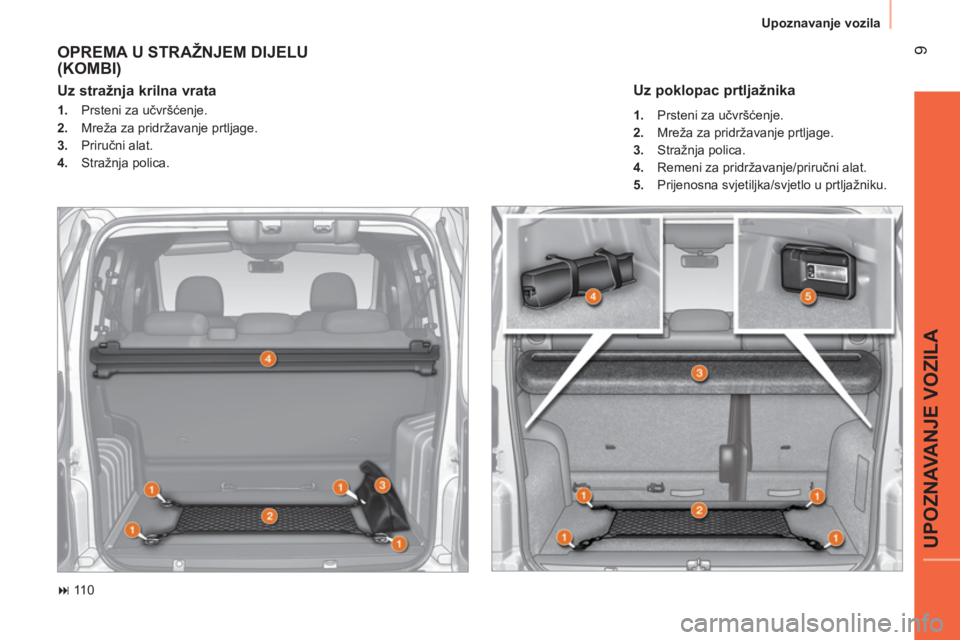

OPREMA U STRAŽNJEM DIJELU
(KOMBI)



110


Uz stražnja krilna vrata



1.
Prsteni za učvršćenje.

2.
Mreža za pridržavanje prtljage.

3.
Priručni alat.

4.
Stražnja polica.


Uz poklopac prtljažnika



1.
Prsteni za učvršćenje.

2.
Mreža za pridržavanje prtljage.

3.
Stražnja polica.

4.
Remeni za pridržavanje/priručni alat.

5.
Prijenosna svjetiljka/svjetlo u prtljažniku.

10

Upoznavanje vozila

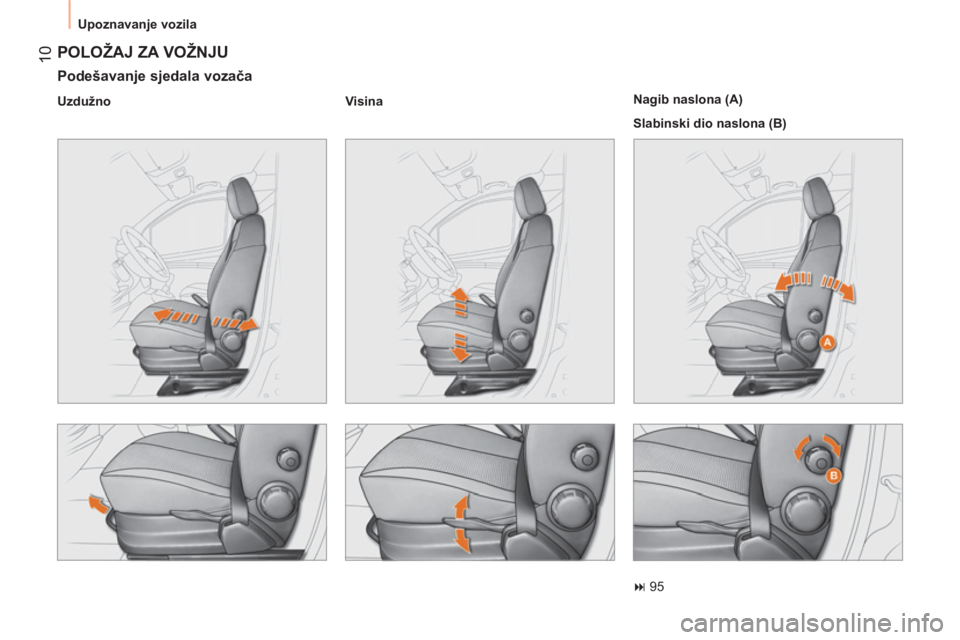

POLOŽAJ ZA VOŽNJU


Podešavanje sjedala vozača


Uzdužno
Visina


Nagib naslona (A)
Slabinski dio naslona (B)



95

11
UPOZNAVANJE VOZILA

Upoznavanje vozila


Prednji sigurnosni pojasi



A.
Zakopčavanje.



118

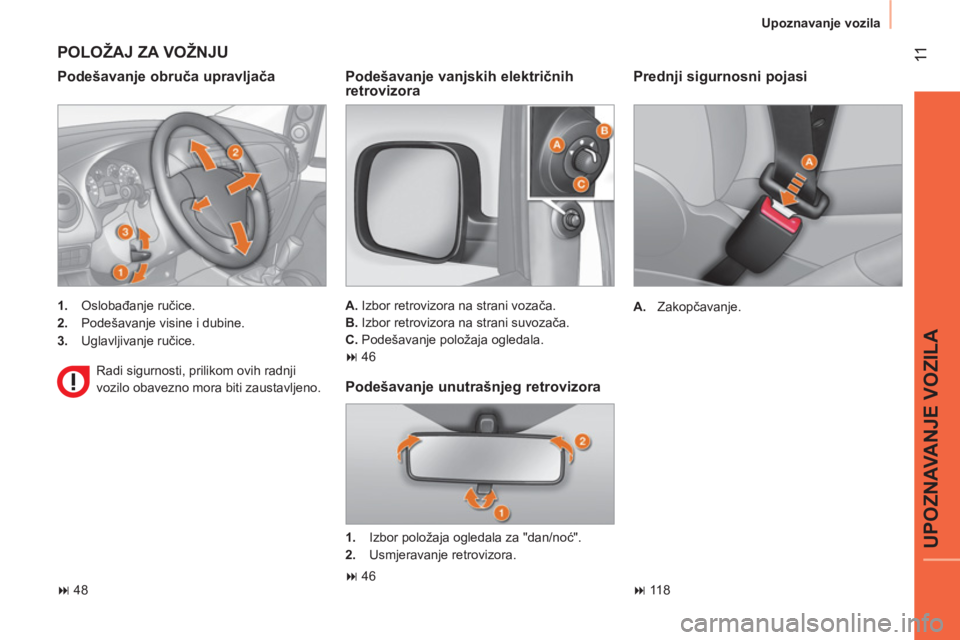

POLOŽAJ ZA VOŽNJU


Podešavanje obruča upravljača



1.
Oslobađanje ručice.

2.
Podešavanje visine i dubine.

3.
Uglavljivanje ručice.
Radi sigurnosti, prilikom ovih radnji
vozilo obavezno mora biti zaustavljeno.



48



Podešavanje vanjskih električnih
retrovizora

A.
Izbor retrovizora na strani vozača.

B.
Izbor retrovizora na strani suvozača.

C.
Podešavanje položaja ogledala.



46



Podešavanje unutrašnjeg retrovizora



1.
Izbor položaja ogledala za "dan/noć".

2.
Usmjeravanje retrovizora.



46

12

Upoznavanje vozila

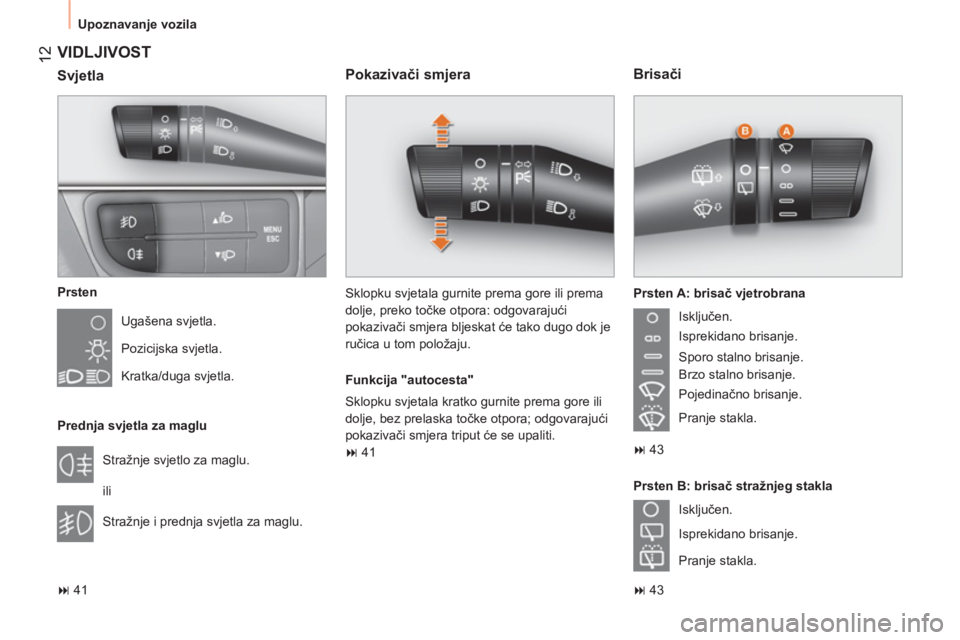

VIDLJIVOST


Prsten
Ugašena svjetla.
Pozicijska svjetla.
Kratka/duga svjetla.

Prednja svjetla za maglu
Stražnje svjetlo za maglu.
ili
Stražnje i prednja svjetla za maglu.



41




Pokazivači smjera


Funkcija "autocesta"
Sklopku svjetala kratko gurnite prema gore ili
dolje, bez prelaska točke otpora; odgovarajući
pokazivači smjera triput će se upaliti.



41




Brisači


Prsten A: brisač vjetrobrana



43


Prsten B: brisač stražnjeg stakla



43

Pojedinačno brisanje.
Isprekidano brisanje.
Pranje stakla. Pranje stakla.
Isključen.


Svjetla

Isključen.
Isprekidano brisanje.
Sporo stalno brisanje.
Brzo stalno brisanje. Sklopku svjetala gurnite prema gore ili prema
dolje, preko točke otpora: odgovarajući
pokazivači smjera bljeskat će tako dugo dok je
ručica u tom položaju.

13
UPOZNAVANJE VOZILA

Upoznavanje vozila




103

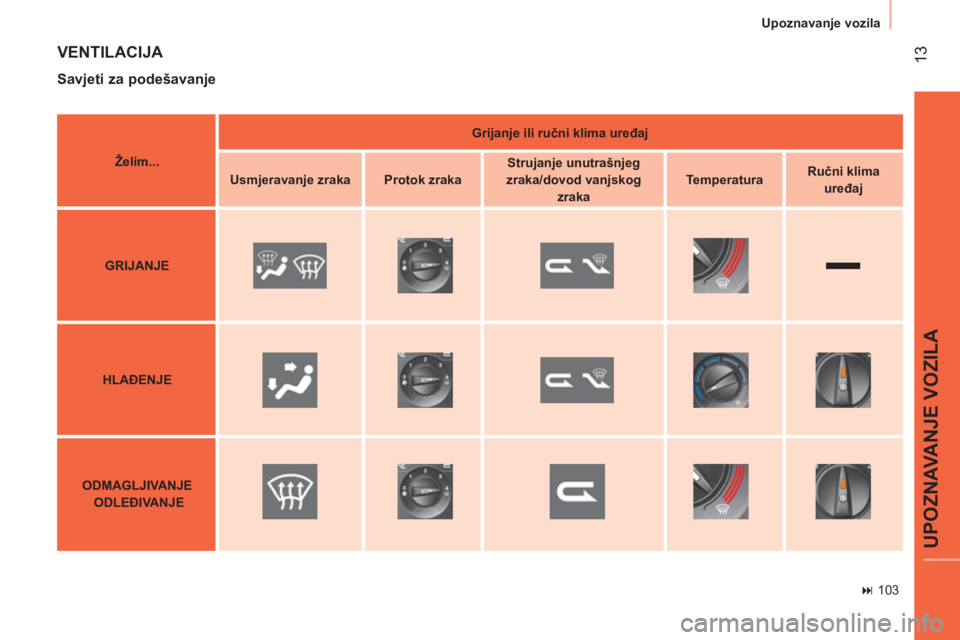

VENTILACIJA


Savjeti za podešavanje



Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje zraka



Protok zraka





Strujanje unutrašnjeg
zraka/dovod vanjskog
zraka



Temperatura



Ručni klima
uređaj




GRIJANJE





HLAĐENJE





ODMAGLJIVANJE

ODLEĐIVANJE

14

Upoznavanje vozila

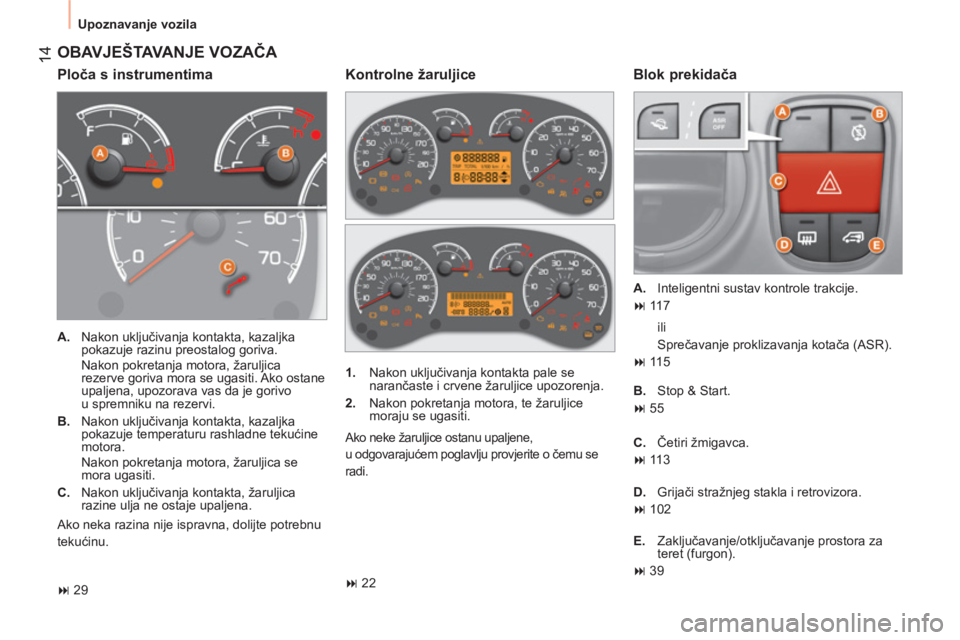

OBAVJEŠTAVANJE VOZAČA


Ploča s instrumentima
Blok prekidača



A.
Nakon uključivanja kontakta, kazaljka
pokazuje razinu preostalog goriva.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti. Ako ostane
upaljena, upozorava vas da je gorivo
u spremniku na rezervi.

B.
Nakon uključivanja kontakta, kazaljka
pokazuje temperaturu rashladne tekućine
motora.
Nakon pokretanja motora, žaruljica se
mora ugasiti.

C.
Nakon uključivanja kontakta, žaruljica
razine ulja ne ostaje upaljena.
Ako neka razina nije ispravna, dolijte potrebnu
tekućinu.

A.
Inteligentni sustav kontrole trakcije.

117


1.
Nakon uključivanja kontakta pale se
narančaste i crvene žaruljice upozorenja.

2.
Nakon pokretanja motora, te žaruljice
moraju se ugasiti.

Ako neke žaruljice ostanu upaljene,
u odgovarajućem poglavlju provjerite o čemu se
radi.

Kontrolne žaruljice




29
ili
Sprečavanje proklizavanja kotača (ASR).



115

B.
Stop & Start.


55

C.
Četiri žmigavca.



113

D.
Grijači stražnjeg stakla i retrovizora.



102

E.
Zaključavanje/otključavanje prostora za
teret (furgon).



39





22
