2013 CITROEN NEMO Upute Za Rukovanje (in Croatian)

Page 145 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  143
7
BRZA POMOĆ



Zamjena žarulje



Prednja svjetla

Otvorite poklopac motora. Za pristup
žaruljama, provucite ruku iza optičkog
sklopa.
  Skinite zaštitne poklopce kako biste mo

Page 146 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  144

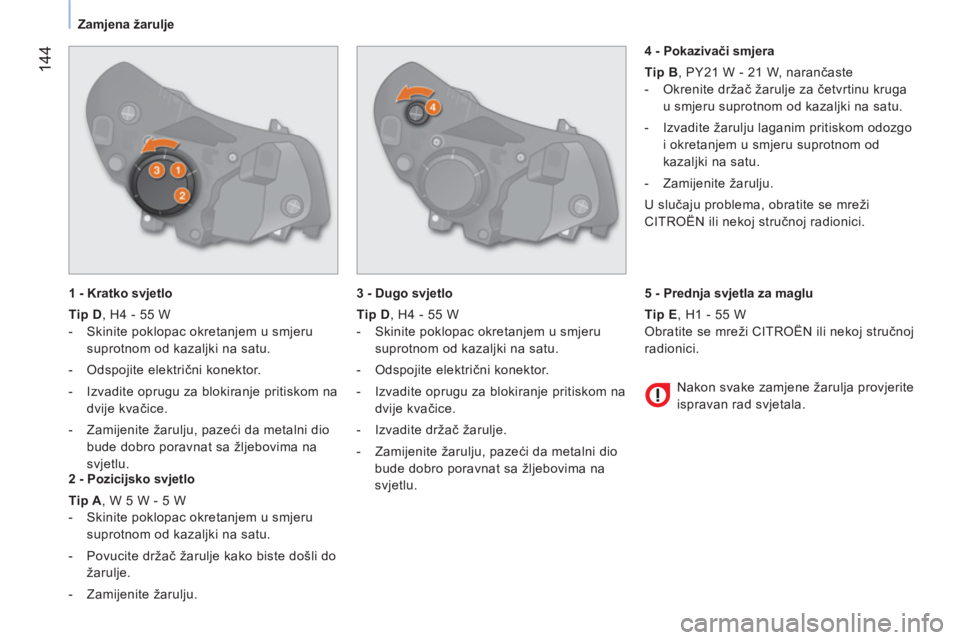

Zamjena žarulje

1 - Kratko svjetlo

Tip D
, H4 - 55 W


-   Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

-  Odspojite električni konektor.

-   Iz

Page 147 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  145
7
BRZA POMOĆ

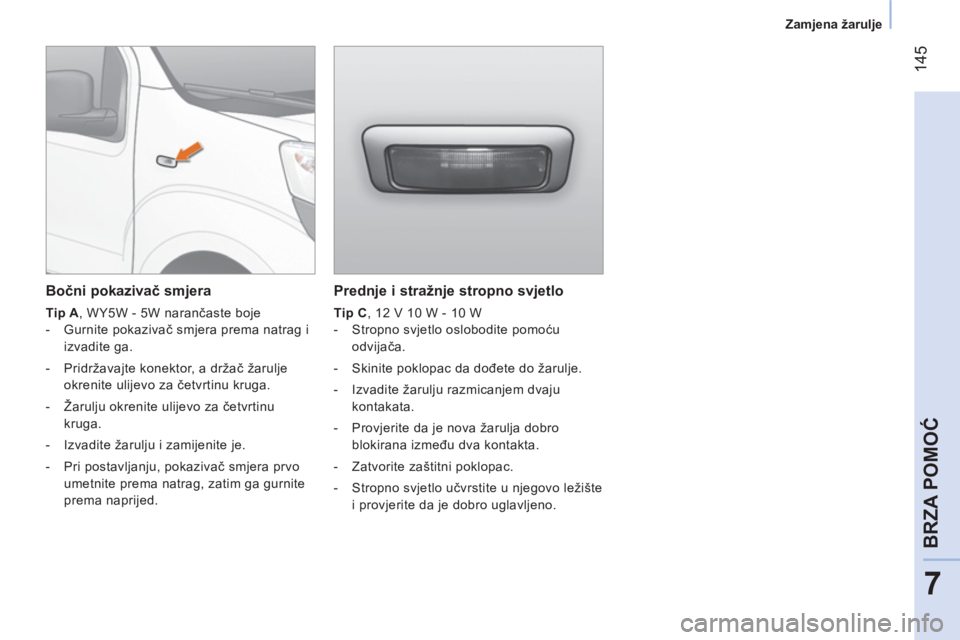

Zamjena žarulje



Prednje i stražnje stropno svjetlo


Tip C
, 12 V 10 W - 10 W


-   Stropno svjetlo oslobodite pomoću
odvijača.

-   Skinite poklopac

Page 148 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  146

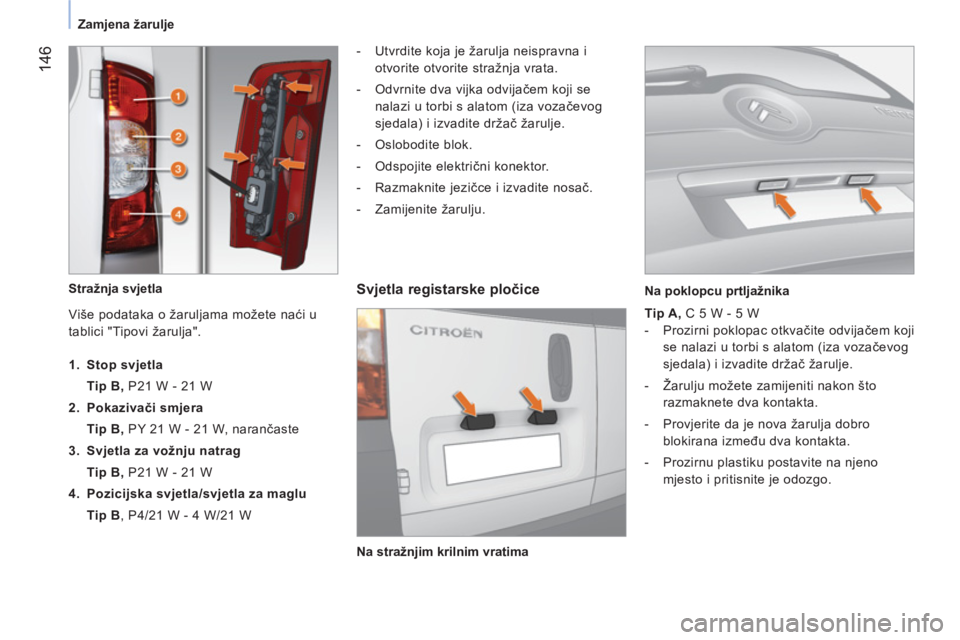

Zamjena žarulje

Stražnja svjetla

-   Utvrdite koja je žarulja neispravna i
otvorite otvorite stražnja vrata.

-   Odvrnite dva vijka odvijačem koji se
nalazi u torbi s alato

Page 149 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  147
7
BRZA POMOĆ

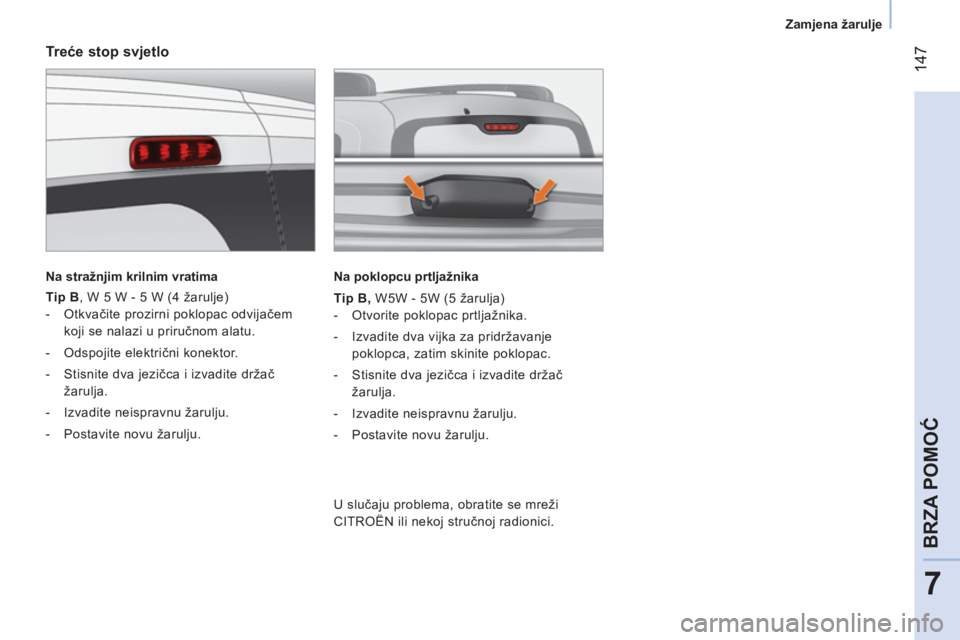

Zamjena žarulje



Tr eće stop svjetlo


Na stražnjim krilnim vratima


Tip B
, W 5 W - 5 W (4 žarulje)


-  Otkvačite prozirni poklopac odvijačem
k

Page 150 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  148

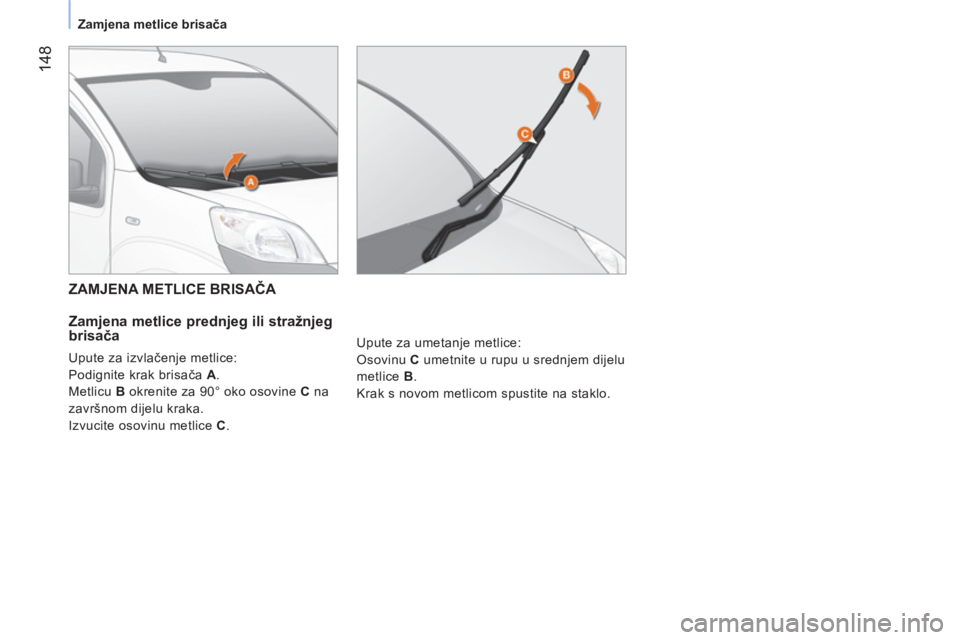

Zamjena metlice brisača



ZAMJENA METLICE BRISAČA

Zamjena metlice prednjeg ili stražnjeg
brisača

Upute za izvlačenje metlice:
  Podignite krak brisača  A .
  Metlicu  B  okre

Page 151 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  149
7
BRZA POMOĆ

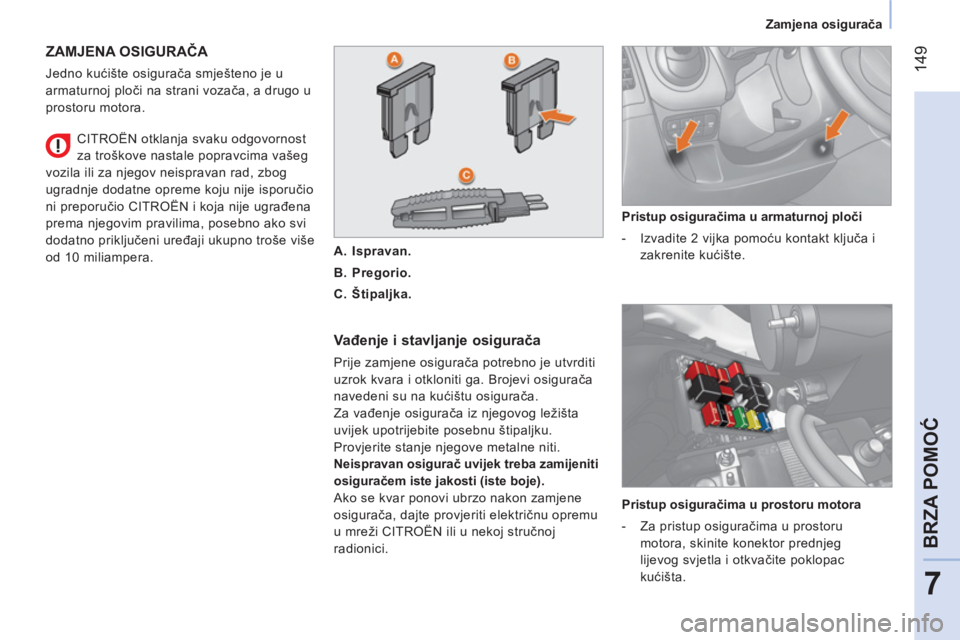

Zamjena osigurača


ZAMJENA OSIGURAČA

Jedno kućište osigurača smješteno je u
armaturnoj ploči na strani vozača, a drugo u
prostoru motora.

Vađenje i sta

Page 152 of 180

CITROEN NEMO 2013  Upute Za Rukovanje (in Croatian)  150

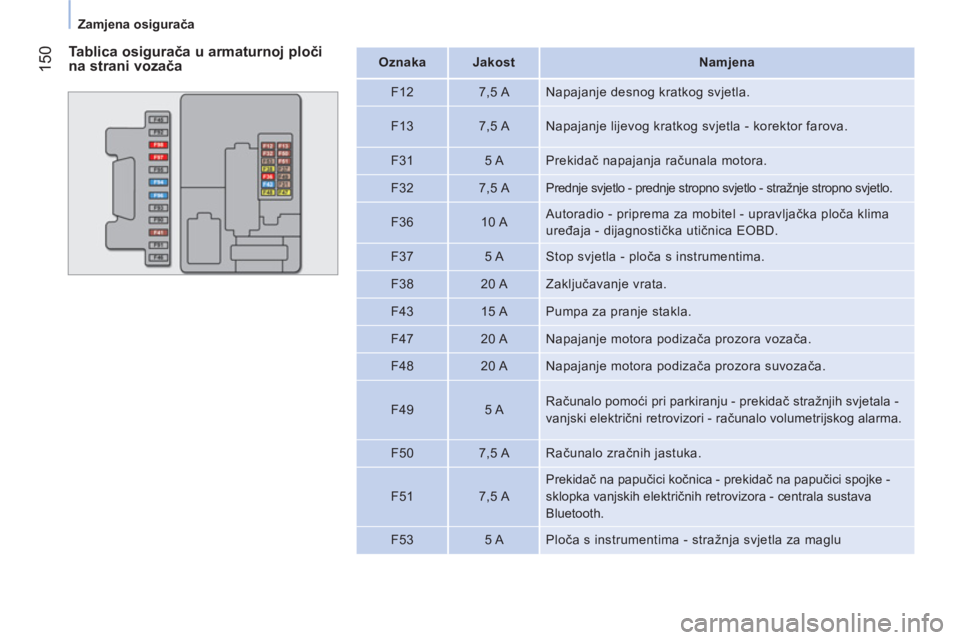

Zamjena osigurača


Tablica osigurača u armaturnoj ploči
na strani vozača


Oznaka


Jakost


Namjena


F12
7,5 A   Napajanje desnog kratkog svjetla.

F13
