2013 CITROEN NEMO hmotnost

2
Obsah
2. TECHNICKÉ
CHARAKTERISTIKY 58-674. ERGONOMIE a
KOMFORT 95-112
Rozměry 58
Motory 64
Hmotnost vozidla a
přívěsu 66 Vně vozidla 4
Otevírání 5
Uvnitř vozidla 6
Místo řidiče 7
Nákladový prostor 8
Uspořádání vzadu 9
Pohodlné sezení 10
Dobrý výhled 12
Příjemná ventilace 13
Kontrola stavu 14
Bezpečnost
cestujících 15
Bezpečné řízení 16
Spouštění motoru 18
Ekologicko-
ekonomický způsob
jízdy 19
SEZNÁMENÍ s VOZIDLEM 4-20
Přední sedadla 95
Skládací sedadlo
spolujezdce 97
Zadní sedadlo 98
Odmrazování a
odmlžování 102
Klimatizace 103
Vnitřní uspořádání
vpředu 106
Uspořádání
nákladového
prostroru 108
Vnitřní uspořádání
vzadu 110
Osvětlení interiéru 112
3. TECHNOLOGIE
na PALUBĚ 68-94
Palubní počítač/
Konfi gurace -
Individualizace
vozidla 68
Parkovací asistent
vzadu 72
Autorádio 73
Ovladače na volantu 74Systém hands-free
ovládání Bluetooth 77
1. PŘIPRAVENI k ODJEZDU 21-57
Přístrojové desky 21
Kontrolky 22
Palivoměr 29
Teplota chladicí
kapaliny 29
Ukazatel údržby a kontrolka
motorového oleje 30
Reostat osvětlení 30
Dálkový ovladač 31
Klíč 33
Důvěrná karta
s kódem 34
Alarm 35
Otevírání 36
Zavírání a zamykání 39
Ovladač světel 41
Ovládání stěračů 43
Regulátor rychlosti 44
Omezovač rychlosti
s pevně nastavenou
rychlostní mezí 45
Zpětná zrcátka a okna 46
Ovládání oken 47
Nastavení volantu 48
Manuální převodovka 48Ukazatel změny
převodového stupně 49
Řízená manuální
převodovka 50
Asistence při rozjíždění
do svahu 54
Stop & Start 55

20


Omezte příčiny nadměrné spotřeby


Rozložte hmotnost nákladu rovnoměrně na
celé vozidlo; nejtěžší zavazadla umístěte
k zadní stěně zavazadlového prostoru, co
nejblíže k zadním sedadlům.

Omezte zatížení vozidla a minimalizujte
aerodynamický odpor (střešní tyčový nosič, střešní
nosič zavazadel, nosič jízdních kol, přívěs, ...).
Používejte raději uzavřený střešní box.

Střešní tyčový nosič a střešní nosič
zavazadel demontujte po jejich použití.

Na konci zimního období vyměňte zimní
pneumatiky za letní.



Dodržujte pokyny pro údržbu


Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku nalepeném na
sloupku dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní kolo
a pneumatiky přívěsu nebo karavanu.

Dbejte na pravidelnou údržbu vozidla (olej,
olejový fi ltr, vzduchový fi ltr, ...) a řiďte se
plánem servisních operací, doporučených
výrobcem vozidla.


Při čerpání paliva nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení paliva
z nádrže.

U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až po ujetí
prvních 3 000 km (záběh).

66









Hmotnost vozidla a přívěsu









HMOTNOST VOZIDLA A PŘÍVĚSU


Bližší informace naleznete v technickém průkazu.
Je třeba dodržovat nejvyšší povolenou hmotnost přívěsu, stanovenou předpisy v dané zemi. Informace týkající se možností tažení přívěsu Vaším
vozidlem a celkové povolené hmotnosti jízdní soupravy Vám poskytně zástupce sítě CITROËN nebo jiný odborný servis.

132



Tažení přívěsu



Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V takovém případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru.
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny, co
nejdříve zastavte vozidlo a
vypněte motor.
Kapitola 7, část „Hladiny náplní“.

Pneumatiky:
zkontrolujte tlak vzduchu v
pneumatikách vozidla (viz kapitola 7, část
„Identifikační prvky“) i přívěsu, dodržujte
předepsané hodnoty.

Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřazujte na nižší rychlostní stupeň,
brzděte plynule.
Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule a
přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Zadní parkovací asistent:
asistent
je automaticky deaktivován při použití
originálního tažného zařízení CITROËN (viz
kapitola 3,
část „Zadní parkovací asistent“).


Tažné zařízení

Doporučujeme vám používat originální
tažná zařízení a elektrické kabely CITROËN,
neboť byly testovány a homologovány
zároveň s vozidlem, a svěřit jejich montáž
pracovníkům sítě CITROËN nebo jiného
odborného servisu.
V případě montáže mimo síť CITROËN je
nutno použít připravené elektrické zapojení
v zadní části vozidla a je třeba se řídit
pokyny výrobce.
Činnost snímačů zadního parkovacího
asistenta je automaticky deaktivována
při zasunutí konektoru kabelu přívěsu do
zásuvky tažného zařízení.
Po vytažení konektoru přívěsu jsou
snímače zadního parkovacího asistenta
znovu aktivovány.
Rozložení nákladu
Rozmístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
u nápravy a aby bylo svislé zatížení
koule tažného zařízení blízko povoleného
maxima (nesmí ho však překročit). Hustota
vzduchu se snižuje zároveň se zvyšující se
nadmořskou výškou, což má za následek
snížení výkonu motoru. Je třeba snížit
maximální hmotnost taženého př
ívěsu o
10 % na každých 1 000 metrů nadmořské
výšky. Řiďte se kapitolou „Technické
charakteristiky“ pro zjištění hodnot
maximální hmotnosti vozidla a přívěsu
Vašeho vozidla a řiďte se rovněž údaji
uvedenými v dokladech k vozidlu (technický
průkaz, ...).

133
6
PŘÍSLUŠENSTVÍ



Vybavení


STŘEŠNÍ NOSIČ A TYČE

K namontování příčných střešních tyčí nebo
střešního nosiče využijte k tomu připravené
úchyty.
Maximální zatížení: 75 kg.

DALŠÍ PŘÍSLUŠENSTVÍ

Prodejní síť CITROËN nabízí široký výběr
doplňkového vybavení a originálních
náhradních dílů.
Spolehlivost a bezpečnost tohoto
příslušenství a dílů byla otestována
a schválena.
Jsou přizpůsobeny vašemu vozidlu a na
všechny poskytuje společnost CITROËN
záruku.
Nikdy nepřekračujte celkovou
povolenou hmotnost vozidla.

Řada pro profesionály

Ředitelství divize prodeje náhradních
dílů vydává katalog doplňků, ve kterém
je nabízeno různé příslušenství a prvky
vnitřního uspořádání, jako například:


- dřevěná ochranná podlaha, dřevěná
protiskluzová podlaha, boční dřevěné
chrániče, ochranné mříže oken,

- zahrádka, sada příčných střešních tyčí,
otočná hrana pro usnadnění nakládání,

- závěsná zařízení, kabely pro závěsná
zařízení 7/13 pinů, 7/7 pinů, 13 pinů...
Montáž elektrického vybavení nebo
doplňků, které nejsou zařazeny
v katalozích společnosti CITROËN, může
způsobit poruchu elektronických systémů
vozidla nebo přetížení.

Povšimněte si laskavě tohoto doporučení
a obraťte se na zástupce značky CITROËN,
aby Vám představil kompletní řadu
nabízeného vybavení a doplňků.
V některých zemích jsou bezpečnostní
reflexní vesta, výstražné trojúhelníky,
náhradní žárovky a pojistky povinnou
výbavou vozidla.
Před instalací radiokomunikačních
vysílačů coby doplňkového vybavení,
s vnější anténou na vozidle, se můžete
obrátit na servis sítě CITROËN, který Vám
poskytne informace o vlastnostech vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které je možno do vozidla
namontovat v souladu se Směrnicí
o elektromagnetické kompatibilitě
automobilů (2004/104/ES). V případě montáže závěsného zařízení
mimo síť CITROËN musí být montáž
provedena s využitím přípravné elektrické
instalace a dle pokynů výrobce vozidla.

155
7
RYCHLÁ NÁPOVĚDA

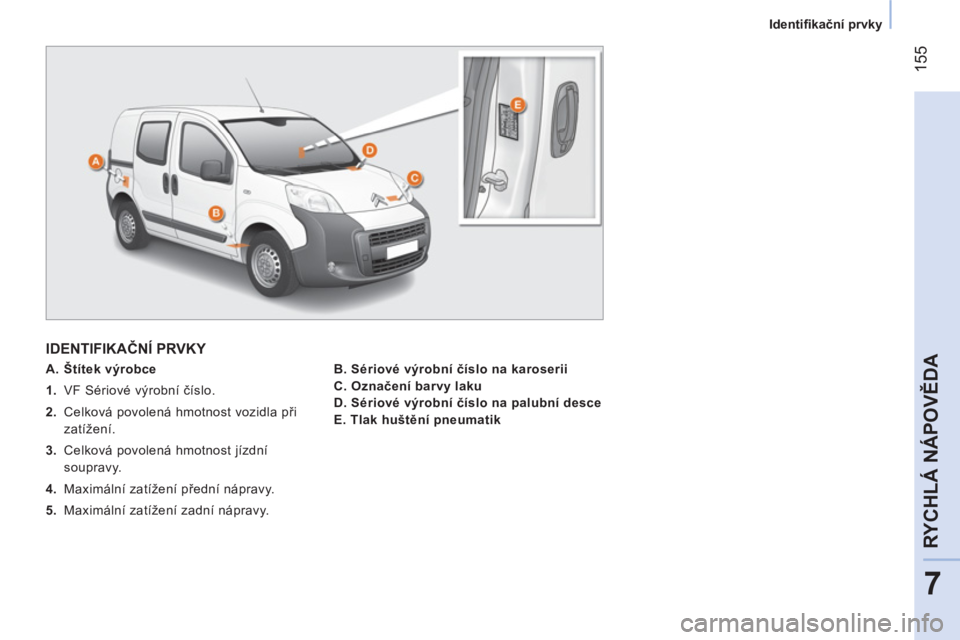

Identifi kační prvky


IDENTIFIKAČNÍ PRVKY



A. Štítek výrobce


1. VF Sériové výrobní číslo.

2. Celková povolená hmotnost vozidla při
zatížení.

3. Celková povolená hmotnost jízdní
soupravy.

4. Maximální zatížení přední nápravy.

5. Maximální zatížení zadní nápravy.
B. Sériové výrobní číslo na karoserii

C
. Označení barvy laku

D. Sériové výrobní číslo na palubní desce

E. Tlak huštění pneumatik

174

Charakteristiky - údržba

Ostřikovač skel .............................. 163
Žárovky, osvětlení,
výměna žárovek ..................143-147

Otevření kapoty ............................. 159
Motorový prostor.....................160-161

Identifi kační prvky, sériové číslo,
lak, pneumatiky ........................... 155
Výměna stírací lišty ....................... 148

Charakteristiky motorů................64-65
Rozměry .............. 58-59, 60-61, 62-63
Hmotnost ......................................... 66

CHARAKTERISTIKY - ÚDRŽBA


Hladina náplní.........................162-163


●
olejová měrka,

●
kapalina posilovače řízení,

●
brzdová kapalina,

●
chladicí kapalina,

●
kapalina ostřikovače.


Kontroly ..................................164-165


●
akumulátor,

●
vzduchový filtr/filtr kabiny,

●
olejový filtr,

●
filtr pevných částic (1,3 HDi 75),

●
parkovací brzda,

●
brzdové destičky.
Systém omezování emisí ........ 29, 165
Pojistky v motorovém
prostoru .......................149, 152-153
