AJUDA RÁPIDA



Substituir uma lâmpada



Luzes dianteiras

Abra o capot do motor. Para aceder às
lâmpadas, passe a mão por trás do bloco
óptico.
Retire as tampas de protecção, para aceder
às lâmpadas.
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
SUBSTITUIR UMA LÂMPADA

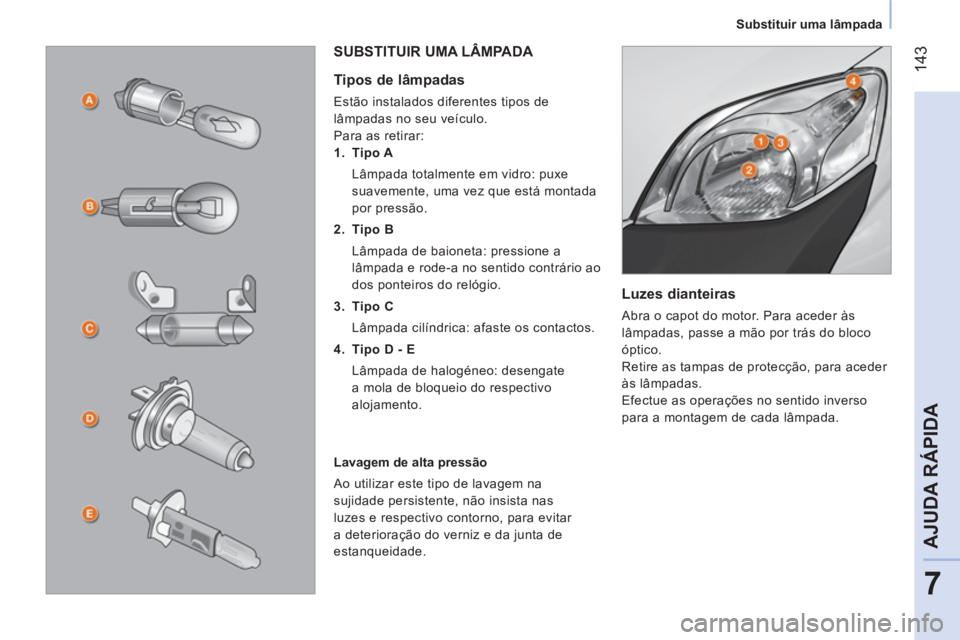

Tipos de lâmpadas

Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:


1.
Tipo A
Lâmpada totalmente em vidro: puxe
suavemente, uma vez que está montada
por pressão.

2.
Tipo B
Lâmpada de baioneta: pressione a
lâmpada e rode-a no sentido contrário ao
dos ponteiros do relógio.

3.
Tipo C
Lâmpada cilíndrica: afaste os contactos.

4.
Tipo D - E
Lâmpada de halogéneo: desengate
a mola de bloqueio do respectivo
alojamento.

Lavagem de alta pressão
Ao utilizar este tipo de lavagem na
sujidade persistente, não insista nas
luzes e respectivo contorno, para evitar
a deterioração do verniz e da junta de
estanqueidade.

144



Substituir uma lâmpada


1 - Luzes de cruzamento

Tipo D
, H4 - 55W


- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.

- Desligue o conector eléctrico.

- Desengate a mola de bloqueio premindo
as duas pinças.

- Substitua a lâmpada, fazendo
corresponder a parte metálica com as
ranhuras presentes na luz.


2 - Luzes de presença

Tipo A
, W5W - 5 W


- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.

- Retire o porta-lâmpadas para aceder à
lâmpada.

- Substitua a lâmpada.

3 - Luzes de estrada

Tipo D
, H4 - 55 W


- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.

- Desligue o conector eléctrico.

- Desengate a mola de bloqueio premindo
as duas pinças.

- Retire o porta-lâmpadas.

- Substitua a lâmpada, fazendo
corresponder a parte metálica com as
ranhuras presentes na luz.

4 - Luzes de mudança de direcção

Tipo B
, PY21W - 21W âmbar


- Rode o porta-lâmpadas um quarto de
volta, no sentido inverso ao dos ponteiros
do relógio.

- Retire a lâmpada, pressionando
ligeiramente em cima da mesma e
rodando no sentido inverso ao dos
ponteiros do relógio.

- Substitua a lâmpada.
Em caso de dificuldade, consultar a rede
CITROËN ou uma oficina qualificada.

No fim de cada operação, verifique o
funcionamento correcto das luzes.

5 - Luzes de nevoeiro

Tipo E
, H1 - 55W
Consultar a rede CITROËN ou uma oficina
qualificada.

145
7
AJUDA RÁPIDA



Substituir uma lâmpada



Luzes de tecto dianteiras/traseiras


Tipo C
, 12 V 10 W - 10 W


- Retire as luzes do tecto utilizando uma
chave de parafusos.

- Retire a tampa para aceder à lâmpada.

- Substitua a lâmpada afastando os dois
contactos.

- Certifique-se de que as lâmpadas novas
estão correctamente bloqueadas entre os
dois contactos.

- Feche a tampa de protecção.

- Fixe as luzes do tecto no respectivo
alojamento e certifique-se de que estão
bem fixas.

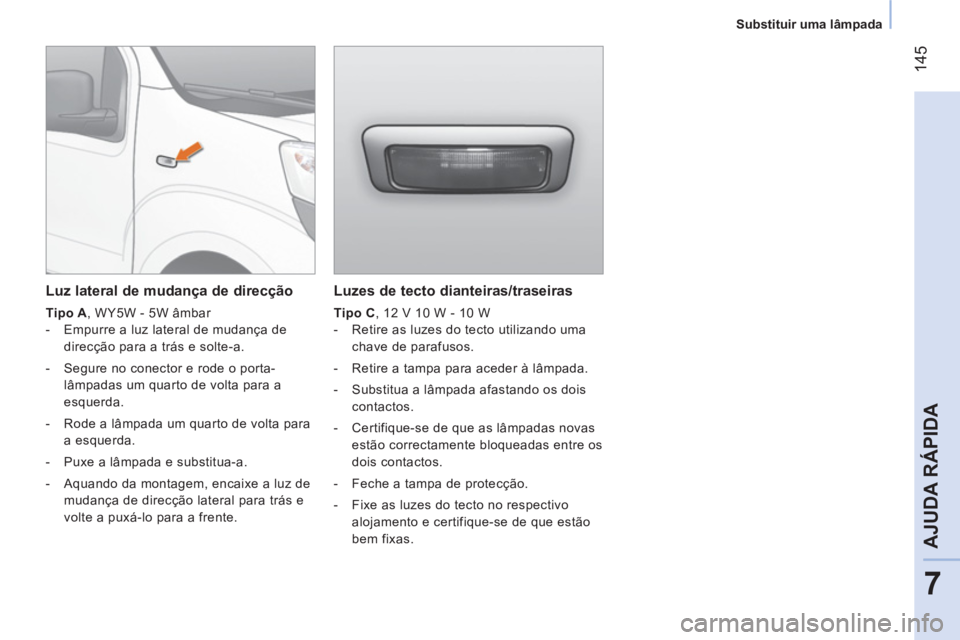

Luz lateral de mudança de direcção


Tipo A
, WY5W - 5W âmbar


- Empurre a luz lateral de mudança de
direcção para a trás e solte-a.

- Segure no conector e rode o porta-
lâmpadas um quarto de volta para a
esquerda.

- Rode a lâmpada um quarto de volta para
a esquerda.

- Puxe a lâmpada e substitua-a.

- Aquando da montagem, encaixe a luz de
mudança de direcção lateral para trás e
volte a puxá-lo para a frente.

146



Substituir uma lâmpada



Luzes traseiras



- Verifique qual é a lâmpada avariada e,
em seguida, abra as portas traseiras.

- Desaparafuse os dois parafusos
utilizando a chave de fendas fornecida no
estojo (por trás do banco do condutor) e
retire o porta-lâmpadas.

- Desencaixe o bloco.

- Desligue o conector eléctrico.

- Retire o suporte afastando as linguetas.

- Substitua a lâmpada.


Luzes da chapa de matrícula


Tipo A,
C5W - 5W


- Desencaixe a tampa transparente
utilizando a chave de fendas fornecida no
estojo (por trás do banco do condutor) e
retire o porta-lâmpadas.

- Substitua a lâmpada afastando os dois
contactos.

- Certifique-se de que as lâmpadas novas
se encontram correctamente fixas entre
os dois contactos.

- Substitua o plástico transparente e
pressione sobre o mesmo.
Para mais informações sobre as lâmpadas,
consulte a tabela "Tipos de lâmpadas".




1.
Luzes de travagem

Tipo B,
P21W - 21W

2.
Luzes de mudança de direcção

Tipo B,
PY21W - 21W âmbar

3.
Luzes de marcha-atrás

Tipo B,
P21W - 21W

4.
Luzes de presença

/Luzes de nevoeiro

Tipo B , P4/21W - 4W/21W

Nas portas traseiras
Na porta da mala

147
7
AJUDA RÁPIDA



Substituir uma lâmpada

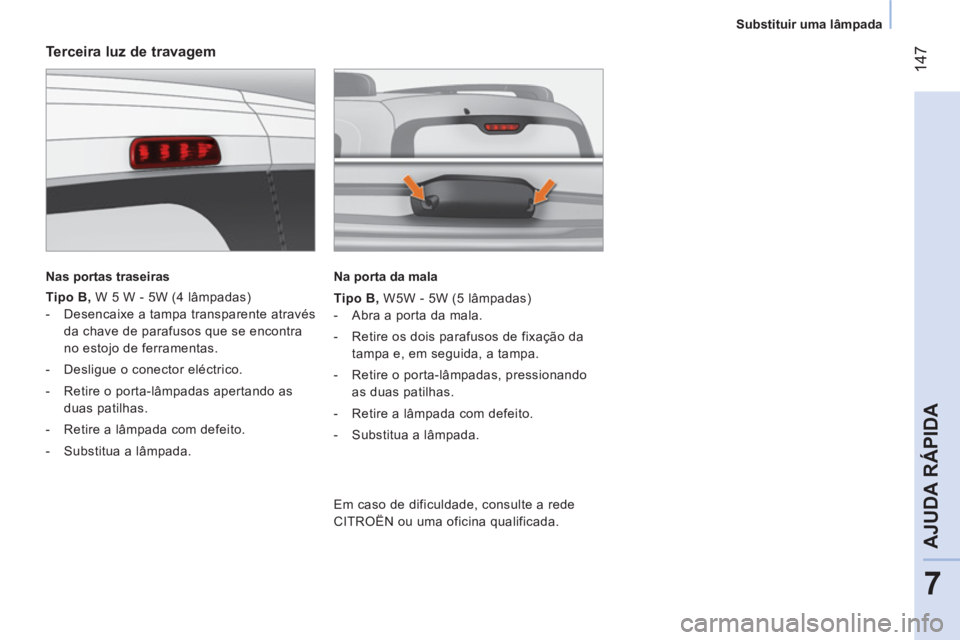

Terceira luz de travagem


Nas portas traseiras


Tipo B , W 5 W - 5W (4 lâmpadas)


- Desencaixe a tampa transparente através
da chave de parafusos que se encontra
no estojo de ferramentas.

- Desligue o conector eléctrico.

- Retire o porta-lâmpadas apertando as
duas patilhas.

- Retire a lâmpada com defeito.

- Substitua a lâmpada.

Na porta da mala

Tipo B,
W5W - 5W (5 lâmpadas)


- Abra a porta da mala.

- Retire os dois parafusos de fixação da
tampa e, em seguida, a tampa.

- Retire o porta-lâmpadas, pressionando
as duas patilhas.

- Retire a lâmpada com defeito.

- Substitua a lâmpada.


Em caso de dificuldade, consulte a rede
CITROËN ou uma oficina qualificada.

148



Substituir uma escova do limpa-vidros




SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS

Substituir uma escova dianteira
ou traseira
Instruções para desengatar a escova:
Levante a haste A do limpa pára-brisas.
Rode a escova B 90º em torno da cavilha C ,
presente na extremidade da haste.
Desengate a cavilha da escova C . Instruções para engatar a escova:
Engate a cavilha C no orifício presente
na parte central da escova B .
Coloque a haste com a escova no
pára-brisas.

149
7
AJUDA RÁPIDA



Substituir um fusível


MUDAR UM FUSÍVEL

As duas caixas de fusíveis estão localizadas
no painel de bordo no lado do condutor e
debaixo do capot do motor.

Colocar e retirar um fusível

Antes de substituir um fusível, é necessário
conhecer a causa do incidente e corrigi-lo.
Os números dos fusíveis são indicados na
caixa de fusíveis.
Utilizar sempre a pinça especial para retirar
o fusível do respectivo alojamento e verificar
o estado do seu filamento.

Substituir sempre um fusível avariado
por um fusível de intensidade equivalente
(mesma cor).
Se a avaria ocorrer pouco depois da
substituição do fusível, mandar verificar o
equipamento eléctrico pela rede CITROËN
ou por uma oficina qualificada.

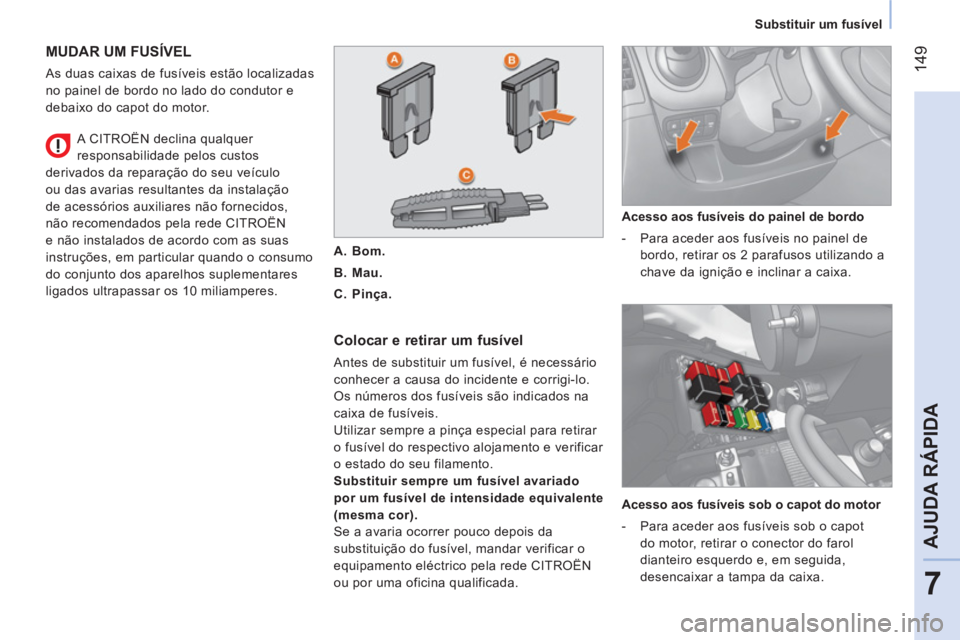

Acesso aos fusíveis do painel de bordo


- Para aceder aos fusíveis no painel de
bordo, retirar os 2 parafusos utilizando a
chave da ignição e inclinar a caixa.
A CITROËN declina qualquer
responsabilidade pelos custos
derivados da reparação do seu veículo
ou das avarias resultantes da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela rede CITROËN
e não instalados de acordo com as suas
instruções, em particular quando o consumo
do conjunto dos aparelhos suplementares
ligados ultrapassar os 10 miliamperes.

A.
Bom.

B.
Mau.

C.
Pinça.


Acesso aos fusíveis sob o capot do motor


- Para aceder aos fusíveis sob o capot
do motor, retirar o conector do farol
dianteiro esquerdo e, em seguida,
desencaixar a tampa da caixa.

150



Substituir um fusível

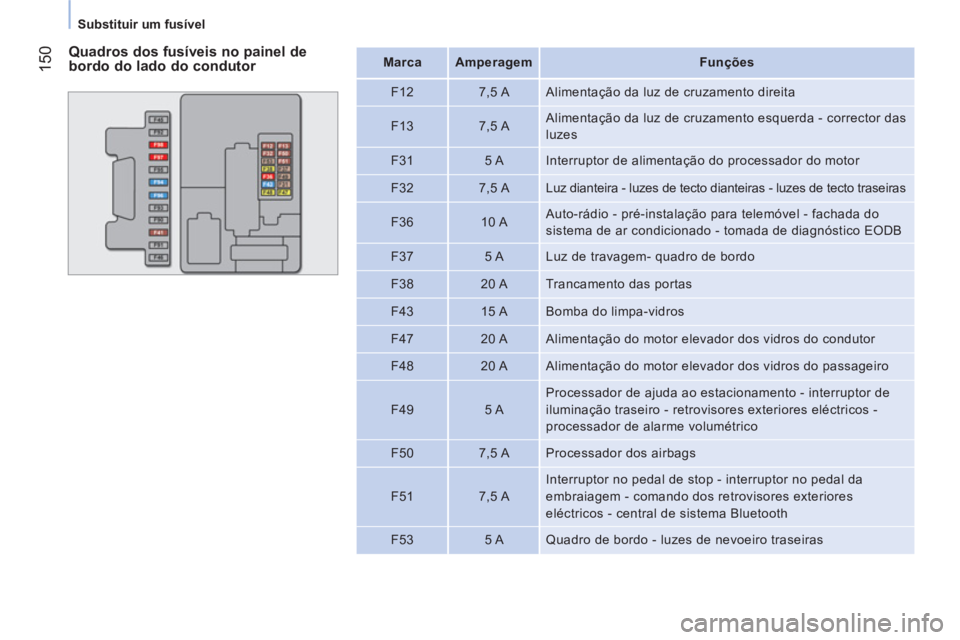

Quadros dos fusíveis no painel de
bordo do lado do condutor

Marca


Amperagem



Funções


F12
7,5 A Alimentação da luz de cruzamento direita

F13
7,5 A Alimentação da luz de cruzamento esquerda - corrector das
luzes

F31
5 A Interruptor de alimentação do processador do motor

F32
7,5 A Luz dianteira - luzes de tecto dianteiras - luzes de tecto traseiras

F36
10 A Auto-rádio - pré-instalação para telemóvel - fachada do
sistema de ar condicionado - tomada de diagnóstico EODB

F37
5 A Luz de travagem- quadro de bordo

F38
20 A Trancamento das portas

F43
15 A Bomba do limpa-vidros

F47
20 A Alimentação do motor elevador dos vidros do condutor

F48
20 A Alimentação do motor elevador dos vidros do passageiro

F49
5 A Processador de ajuda ao estacionamento - interruptor de
iluminação traseiro - retrovisores exteriores eléctricos -
processador de alarme volumétrico

F50
7,5 A Processador dos airbags

F51
7,5 A Interruptor no pedal de stop - interruptor no pedal da
embraiagem - comando dos retrovisores exteriores
eléctricos - central de sistema Bluetooth

F53
5 A Quadro de bordo - luzes de nevoeiro traseiras
