2013 CITROEN NEMO ESP

23
1
GATA de PLECARE



Postul de conducere


Martor
este
semnalează
Soluţie - acţiune
Ulei de motor aprins în timpul
rularii, cu mesaj pe
afisaj. o presiune insuficientă la
nivelul uleiului din motor. Opriţi, întrerupeţi contactul ş apelaţi reţeaua
CITROËN sau un service autorizat.
clipeşte cu mesaj pe
afişaj (numai la
1,3 HDi 75). degradare a calităţii
uleiului din motor. Schimbaţi uleiul, pentru a evita deteriorarea
motorului.
Nivelul de încărcare a
bateriei aprins. o defecţiune în circuitul de
încărcare. Verificaţi bornele bateriei.
Capitolul 7, secţiunea "Baterie".
rămâne aprins, în
pofida verificărilor. un circuit defect, o
defecţiune de aprindere
sau de injecţie. Apela
ţi la reţeaua CITROËN sau la un service
autorizat.
Detectarea unei
deschideri aprins.
o deschidere închisă
necorespunzător. Verificaţi închiderea uşilor faţă, a uşilor spate şi
laterale. însoţit de un mesaj pe
ecran.
Necuplarea centurii de
siguranţă aprins, apoi clipeşte. şoferul nu şi-a cuplat
centura de siguranţă. Trageţi centura, apoi introduceţi capătul în
cataramă.
însoţit de un semnal
sonor, apoi rămâne
aprins. vehiculul se deplasează
cu centura şoferului
necuplată. Verificaţi cuplarea sa, încercând să trageţi de
centură. Capitolul 5, secţiunea "Centuri de
siguranţă".
clipeste, insotit de un
semnal sonor
Pasagerul din fata nu
si-a cuplat centura de
siguranta. Trageţi centura şi apoi introduceţi pana în
mecanismul de cuplare.

24



Postul de conducere


Martor
este
semnalează
Soluţie - acţiune
Airbag frontal
Airbag lateral clipeşte sau rămâne
aprins. o defecţiune a unui airbag. Trebuie verificat imediat în reţeaua CITROËN
sau la un service autorizat. Capitolul 5,
secţiunea "Airbag-uri".
Dezactivarea airbagului
pasager faţă aprins.

dezactivarea voluntară a acestui airbag
în prezenţa unui scaun pentru copii
amplasat cu spatele in directia de mers. Configuraţi din meniul MENU al computerului de
bord. Capitolul 3, secţiunea "Meniu".
ABS rămâne aprins. o defecţiune a sistemului. Vehiculul păstrează o frânare clasică, fără asistenţă.
Cu toate acestea, vă sfătuim să opriţi şi să apelaţi la
reţeaua CITROËN sau la un service autorizat.
rămâne aprins,
împreună cu martorul de
frână de staţionare. o defecţiune la repartitorul
electronic de frânare.
Oprirea este imperativă, staţionaţi, întrerupeţi
contactul şi apelaţi la reţeaua CITROËN sau
la un service autorizat.
Sistem de control al
traiectoriei clipeşte câteva
secunde. o declanşare a sistemului
ESP. Intervenţ
ie a sistemului pentru a readuce
vehiculul pe traiectoria dorită.
aprins, cuplat cu
martorul butonului
"ASR OFF"
şi însoţit
de un mesaj pe
ecran. o defecţiune a sistemului
ESP. Apelaţi la reţeaua CITROËN sau la un service
autorizat.
aprins, însoţit de un
mesaj pe afişaj. o defecţiune a sistemului
ASR/MSR. Apelaţi la reţeaua CITROËN sau la un service
autorizat.
aprins.

o defecţiune a sistemului de
Control al Tracţiunii Inteligente.
Apelaţi la reţeaua CITROËN sau la un service
autorizat.
Asistare la pornirea în
pantă aprins. o defecţiune a sistemului
de pornire în pantă. Apelaţi la reţeaua CITROËN sau la un service
autorizat.
Plăcuţe de frână faţă aprins. o uzură a plăcuţelor de
frână. Înlocuiţi plăcuţele în reţeaua CITROËN sau la un
service autorizat.

29
1
GATA de PLECARE



Postul de conducere


INDICATOR DE NIVEL CARBURANT

Nivelul de carburant este verificat la fiecare
punere a contactului in pozitia "mers".
Acul se poziţionează la:


- F (full - plin):
capacitatea rezervorului
este de aproximativ 45 litri
.

- E (empty - gol):
rezerva este atacata,
martorul rămâne permanent aprins.
La debutul alertei, rezerva este de
aproximativ 6 litri.

TEMPERATURA LICHIDULUI DE
RĂCIRE


Acul se află între c (cold - rece)
şi h (hot - cald):
funcţionare normală.
În condiţii grele de utilizare sau condiţii
climaterice calde, acul se poate apropia de
gradaţiile roşii.
- aşteptaţi aproximativ 15 minute răcirea
motorului, pentru a verifica nivelul, iar
dacă este nevoie, completaţi-l. Circuitul
de răcire este sub presiune. Pentru a
evita orice risc de arsuri, deşurubaţi
dopul două rotaţii, pentru a permite
reducerea presiunii.
Când presiunea a scăzut, verificaţi nivelul şi
scoateţi capacul pentru a-l completa.
Dacă acul rămâne în zona roşie, apelaţi
la reţeaua CITROËN sau la un service
autorizat. DEPOLUARE

EOBD (European On Board Diagnosis) este
un sistem european de diagnostic la bord
care respectă, printre altele, normele de
emisie autorizate pentru:


- CO (monoxid de carbon),

- HC (hidrocarburi nearse),

- NOx (oxid de azot) sau particule
detectate de sondele de oxigen plasate
în amonte şi în aval de catalizatori.
Detalii în capitolul 7, in partea
"Niveluri". Detalii în capitolul 7, secţiunea
"Niveluri".
Şoferul este astfel avertizat
despre disfuncţiunile acestui
dispozitiv antipoluare prin
aprinderea acestui martor din
tabloul de bord.
Cum procedăm dacă acul intră în
zona roşie, sau dacă martorul se
aprinde:


- opriţi imediat, taiati contactul.
Electroventilatorul poate continua să
funcţioneze un timp, circa 10 minute.

30



Postul de conducere


INDICATOR DE INTRETINERE

MARTOR DE ULEI MOTOR

REOSTAT DE ILUMINAT

Reostatul este activ când farurile sunt
aprinse. Consultaţi lista de verificări în carnetul
de întreţinere primit la livrarea
vehiculului.
După câteva secunde, afişajul revine la
funcţiile sale curente.
Utilizaţi aceste comenzi pentru a
regla intensitatea luminozitatea
tabloului de bord combinat si a
panoului sistemului audio.
Afişajul din tabloul de bord vă informează
despre scadenţa următoarei revizii de
efectuat, conform planului Constructorului
din carnetul de întreţinere. Această
informaţie este determinată în funcţie de
numărul de kilometri parcurşi de la revizia
precedentă.
Presiune a uleiului insufi cientă

Degradarea uleiului (numai la motorul
1,3 HDi 75 CP) Martorul se aprinde continuu,
însoţit de un mesaj pe afişajul din
bord, când sistemul detectează o scădere a
presiunii uleiului din motor.
Martorul se aprinde intermitent,
însoţit de un mesaj pe afi şajul din
bord, când sistemul detectează o degradare
a calităţii uleiului din motor. Aprinderea
intermitentă a martorului nu trebuie interpretată

ca o anomalie a vehiculului, ci ca un
avertisment care semnalează conducătorului
că revizia de întreţinere a vehiculului trebuie
efectuată în cel mai scurt timp.
Dacă operaţia de întreţinere nu este
efectuată, la atingerea unui al doilea
prag de degradare a uleiului, martorul
sistemului antipoluare se aprinde în bord, iar
turaţia motorului este limitată la 3 000 rot/min.
Dacă operaţia de întreţinere nu este efectuată,
la atingerea unui al treilea prag de degradare a
uleiului, turaţia motorului este limitată la
1 500 tr/min, pentru a evita orice deteriorare. Pentru a evita deteriorarea motorului,
se recomandă efectuarea reviziei de
întreţinere a vehiculului când martorul de
ulei motor se aprinde intermitent.


Oprirea este imperativă: opriţi, întrerupeţi
contactul şi apelaţi reţeaua
CITROËN sau
un service autorizat

.

33
1
GATA de PLECARE



Deschideri

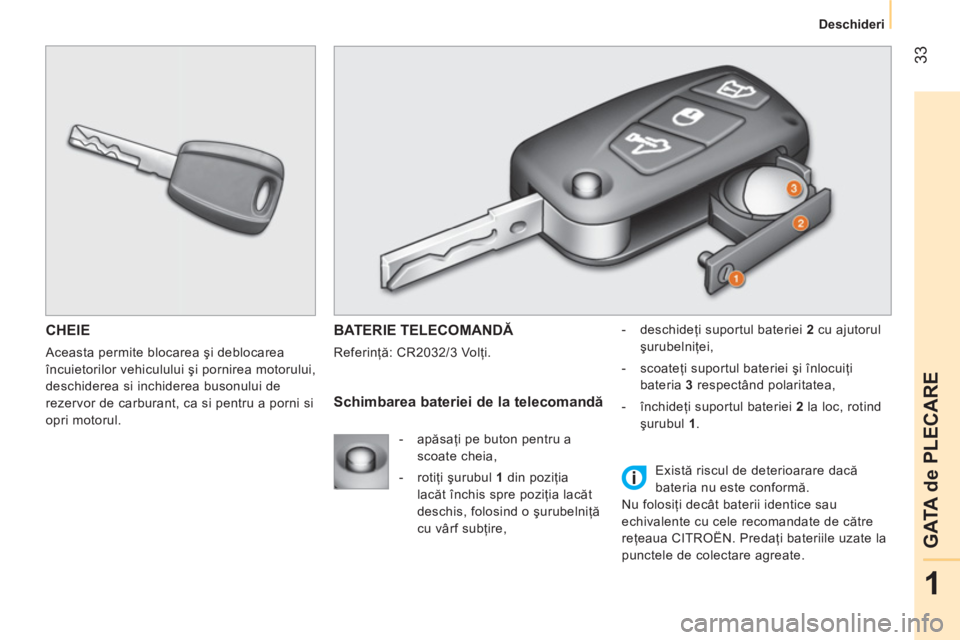

CHEIE

Aceasta permite blocarea şi deblocarea
încuietorilor vehiculului şi pornirea motorului,
deschiderea si inchiderea busonului de
rezervor de carburant, ca si pentru a porni si
opri motorul.
BATERIE TELECOMANDĂ

Referinţă: CR2032/3 Volţi.
- deschideţi suportul bateriei 2
cu ajutorul
şurubelniţei,

- scoateţi suportul bateriei şi înlocuiţi
bateria 3
respectând polaritatea,

- închideţi suportul bateriei 2
la loc, rotind
şurubul 1
.


Schimbarea bateriei de la telecomandă

Există riscul de deterioarare dacă
bateria nu este conformă.
Nu folosiţi decât baterii identice sau
echivalente cu cele recomandate de către
reţeaua CITROËN . Predaţi bateriile uzate la
punctele de colectare agreate.

- apăsaţi pe buton pentru a
scoate cheia,

- rotiţi şurubul 1
din poziţia
lacăt închis spre poziţia lacăt
deschis, folosind o şurubelniţă
cu vârf subţire,

37
1
GATA de PLECARE



Deschideri


DESCHIDERE DIN INTERIOR


Portieră şofer

Deblocarea se face trăgând mânerul din
interior.

Blocare activă
: Când viteza vehiculului se
apropie de 20 km/h, un zgomot caracteristic
închiderii semnalează blocarea automată a
deschiderilor vehiculului.
Această funcţie "AUTOCLOSE" poate fi
activată sau dezactivată folosind "MENU".
Această funcţie este dezactivată la livrarea
vehiculului.
Deschidere la 180°
Apăsaţi pe articulaţie în timpul deschiderii
uşii.



Uşi batante spate

Uşile batante asimetrice din spate tip 60/40
dispun de patru puncte de închidere dintre
care unul central.
Trageţi mânerul spre dumneavoastră.
Începeţi prin deschiderea uşii mari, apoi
deblocaţi trăgând levierul pentru a elibera
uşa mică.
Cele două uşi batante se deschid la 90°.
Este autorizată rularea cu uşa mică
deschisă pentru a transporta sarcinile lungi.
Respectaţi codificările de siguranţă pentru
atragerea atenţiei celorlalţi participanţi la
trafic.

39
1
GATA de PLECARE



Deschideri


ÎNCHIDEREA DIN INTERIOR

Închidere centralizată

Apăsaţi mânerul interior pentru a bloca
întregul vehicul sau uşa respectivă.
Dar dacă una dintre uşi este deschisă
sau închisă necorespunzător, blocarea
centralizată nu se realizează.

Scoateţi, întotdeauna, cheia din
contact când părăsiţi vehiculul, chiar şi
pentru o perioadă scurtă.
Închiderea la 180°
Tija îşi va relua prinderea sa automat la
închiderea uşilor batante, rabatând mai întăi
uşa mică.



Spaţiul de încărcare

O apăsare permite blocarea de
la postul de conducere a uşilor
laterale culisante şi a uşilor spate
(Furgonetă).


Siguranţă anti-agresiune

La pornirea vehiculului, sistemul blochează
automat portierele postului de conducere
şi pe cele ale spaţiului de încărcare la
atingerea a circa 20 km/h.
Această funcţie "AUTOCLOSE" este activată
sau dezactivată trecând prin "MENU".
Dacă pe parcurs nu se efectuează nici o
deschidere, blocarea rămâne activă.
Această funcţie este dezactivată la livrarea
vehiculului.

41
1
GATA de PLECARE



Comenzi pe volan


COMANDĂ LUMINI

Selectarea se face rotind reperul alb al
inelului, dacă cheia de contact este în
poziţia MAR
.


Toate luminile stinse

Lumini de poziţie aprinse

Sunt semnalizate în tabloul de
bord prin aprinderea martorului.


Fază scurtă/fază lungă aprinse

Inversare fază scurtă/fază lungă

Trageţi comanda luminilor spre
dumneavoastră.


Apel de faruri

Indicatoare de direcţie
Funcţia "autostradă"

Dispozitiv pentru semnalizarea schimbării
unei benzi pe cai de rulare rapide.
Daţi un simplu impuls în sus sau în jos pe
comanda luminilor, fără a trece de punctul
de rezistenţă; indicatoarele de direcţie
corespunzătoare clipesc de trei ori.
Trageţi uşor comanda luminilor
spre dumneavoastră, oricare ar fi
poziţia inelului.
Stânga: actionati în jos.
Martorul săgeţii de direcţie
clipeşte în tabloul de bord.
Dreapta: actionati în sus.
Martorul săgeţii de direcţie clipeşte în tabloul
de bord. Rotiţi inelul în poziţie.


















Lumini de stationare

Balizaj lateral realizat prin aprinderea numai
a luminilor de pozitie de pe partea pe care
se circula.
Cheie de contact in pozitia STOP
sau
scoasa din contactor:


)
rotiti inelul in pozitia "Toate luminile stinse",
apoi in pozitia "Lumini de pozitie aprinse",

)
Actionati comanda de iluminat in sus
sau in jos, in functie de partea pe care
se circula (exemplu: daca stationati pe
partea dreapta: comanda de iluminat
trebuie actionata in jos; aprinderea
luminilor se va face pe partea stanga a
vehiculului).
Aceasta este indicata prin aprinderea
martorului luminilor de pozitie pe tabloul de
bord combinat.
Pentru a stinge luminile de poziţie, readuceţi
comanda luminilor pe poziţia centrala, in
pozitia "Toate luminile stinse".
