2013 CITROEN NEMO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

143
7
ΑΜΕΣΗ ΒΟΗΘΕΙΑ



Αλλαγή λαμπτήρα




Φώτα εμπρός

Ανοίγετε το καπό μηχανής. Για να φθάσετε
τους διάφορους λαμπτήρες, περνάτε το χέρι
σας πίσω από το φωτιστικό σώμα.
Αφαιρείτε τα προστατευτικά για να φθάσετε
τους λαμπτήρες.
Πραγματοποιείτε τη διαδικασία
με αντίστροφη σειρά, για να
επανατοποθετήσετε κάθε λαμπτήρα.

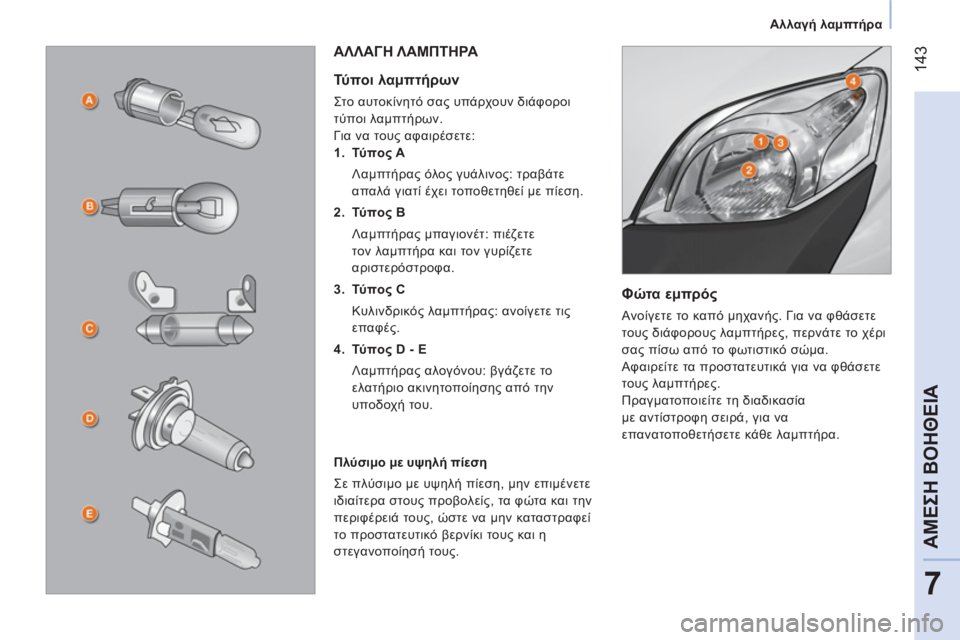

ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΑ


Τύ πο ι λαμπτήρων

Στο αυτοκίνητό σας υπάρχουν διάφοροι
τύποι λαμπτήρων.
Για να τους αφαιρέσετε:


1.
Τύ πο ς A
Λαμπτήρας όλος γυάλινος: τραβάτε
απαλά γιατί έχει τοποθετηθεί με πίεση.

2.
Τύ πο ς B
Λαμπτήρας μπαγιονέτ: πιέζετε
τον λαμπτήρα και τον γυρίζετε
αριστερόστροφα.

3.
Τύ πο ς C
Κυλινδρικός λαμπτήρας: ανοίγετε τις
επαφές.

4.
Τύ πο ς D - E
Λαμπτήρας αλογόνου: βγάζετε το
ελατήριο ακινητοποίησης από την
υποδοχή του.

Πλύσιμο με υψηλή πίεση
Σε πλύσιμο με υψηλή πίεση, μην επιμένετε
ιδιαίτερα στους προβολείς, τα φώτα και την
περιφέρειά τους, ώστε να μην καταστραφεί
το προστατευτικό βερνίκι τους και η
στεγανοποίησή τους.

144



Αλλαγή λαμπτήρα



1 - Φως μεσαίας σκάλας

Τύ πο ς D , H4 - 55W


- Αφαιρείτε το κάλυμμα γυρίζοντάς το
αριστερόστροφα.

- Αποσυνδέετε την ηλεκτρική φίσα.

- Βγάζετε το ελατήριο ακινητοποίησης
πιέζοντας τις δύο ασφάλειες.

- Αλλάζετε το λαμπτήρα προσέχοντας να
συμπέσει το μεταλλικό μέρος με τις υποδοχές
που υπάρχουν στο φωτιστικό σώμα.



2 - Φως θέσης

Τύ πο ς A , W5W - 5W


- Αφαιρείτε το κάλυμμα γυρίζοντάς το
αριστερόστροφα.

- Τραβάτε το ντουί για να φθάσετε τη λάμπα.

- Αλλάζετε τον λαμπτήρα.

3 - Φως μεγάλης σκάλας

Τύ πο ς D , H4 - 55W


- Αφαιρείτε το κάλυμμα γυρίζοντάς το
αριστερόστροφα.

- Αποσυνδέετε την ηλεκτρική φίσα.

- Βγάζετε το
ελατήριο ακινητοποίησης
πιέζοντας τις δύο ασφάλειες.

- Βγάζετε το ντουί.

- Αλλάζετε το λαμπτήρα προσέχοντας
να συμπέσει το μεταλλικό μέρος με την
υποδοχή που υπάρχει στο φωτιστικό
σώμα.

4 - Φλας

Τύ πο ς B,
PY21W - 21W πορτοκαλί


- Γυρίζετε το ντουί κατά ένα τέταρτο της
στροφής αριστερόστροφα.

- Βγάζετε τον λαμπτήρα πιέζοντας

λίγο από πάνω και γυρίζοντάς τον
αριστερόστροφα.

- Αλλάζετε τον λαμπτήρα.
Σε περίπτωση δυσκολίας, απευθυνθείτε
στο δίκτυο της CITROËN ή σε εγκεκριμένο
συνεργείο.


Μετά την ολοκλήρωση κάθε εργασίας,
ελέγχετε αν λειτουργούν σωστά τα
φώτα.

5 - Προβολείς ομίχλης

Τύ πο ς E,
H1 - 55W
Απευθυνθείτε στο δίκτυο της CITROËN ή σε
εγκεκριμένο συνεργείο.

145
7
ΑΜΕΣΗ ΒΟΗΘΕΙΑ



Αλλαγή λαμπτήρα

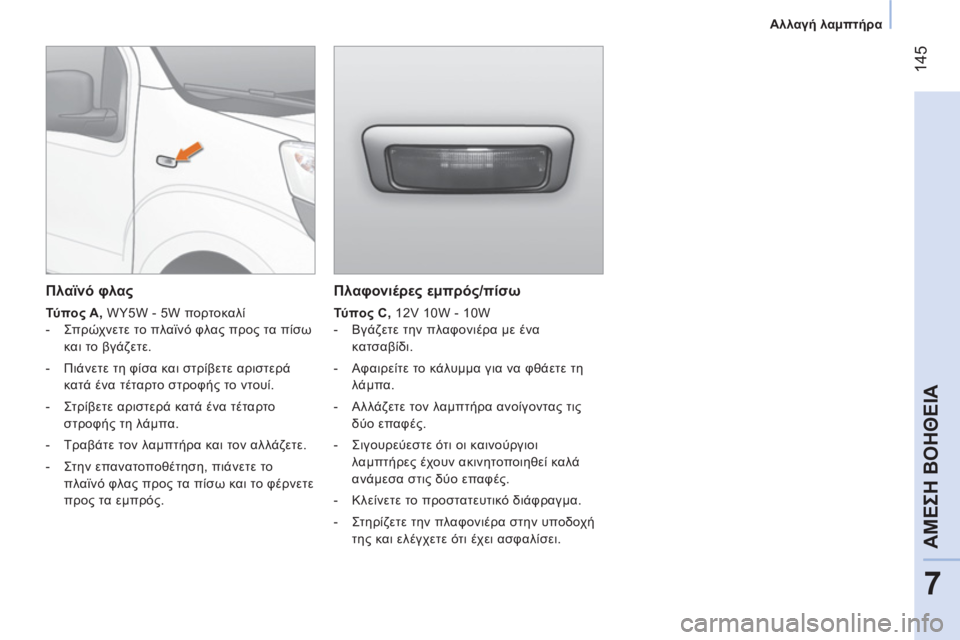

Πλαφονιέρες εμπρός/πίσω


Τύ πο ς C , 12V 10W - 10W


- Βγάζετε την πλαφονιέρα με ένα
κατσαβίδι.

- Αφαιρείτε το κάλυμμα για να φθάετε τη
λάμπα.

- Αλλάζετε τον λαμπτήρα ανοίγοντας τις
δύο επαφές.

- Σιγουρεύεστε ότι οι καινούργιοι
λαμπτήρες έχουν ακινητοποιηθεί καλά
ανάμεσα στις δύο επαφές.

- Κλείνετε το προστατευτικό διάφραγμα.

- Στηρίζετε την
πλαφονιέρα στην υποδοχή
της και ελέγχετε ότι έχει ασφαλίσει.



Πλαϊνό φλας


Τύ πο ς A , WY5W - 5W πορτοκαλί


- Σπρώχνετε το πλαϊνό φλας προς τα πίσω
και το βγάζετε.

- Πιάνετε τη φίσα και στρίβετε αριστερά
κατά ένα τέταρτο στροφής το ντουί.

- Στρίβετε αριστερά κατά ένα τέταρτο
στροφής τη λάμπα.

- Τραβάτε τον λαμπτήρα και τον αλλάζετε.

- Στην επανατοποθέτηση, πιάνετε το

πλαϊνό φλας προς τα πίσω και το φέρνετε
προς τα εμπρός.

146



Αλλαγή λαμπτήρα




Πίσω φώτα




- Εντοπίζετε τον καμένο λαμπτήρα και
καπόπιν ανοίγετε τις πίσω πόρτες.

- Ξεβιδώνετε τις δύο βίδες με το
παρεχόμενο κατσαβίδι που βρίσκεται
στην εργαλειοθήκη (πίσω από το κάθισμα
του οδηγού) και αφαιρείτε το ντουί.

- Βγάζετε ολόκληρη τη μονάδα.

- Αποσυνδέετε την ηλεκτρική φίσα.

- Αφαιρείτε τη βάση παραμερίζοντας
τα
ελάσματα.

- Αλλάζετε τον λαμπτήρα.


Φώτα πινακίδας κυκλοφορίας


Τύ πο ς A, C5W - 5W


- Ξεκουμπώνετε το διαφανές κάλυμμα με
το παρεχόμενο κατσαβίδι που βρίσκεται
στην εργαλειοθήκη (πίσω από το κάθισμα
του οδηγού) και αφαιρείτε το ντουί.

- Αλλάζετε τον λαμπτήρα παραμερίζοντας
τις δύο επαφές.

- Ελέγχετε αν οι καινούργιοι λαμπτήρες
έχουν ακινητοποιηθεί καλά ανάμεσα στις
δύο επαφές.

- Τοποθετείτε ξανά
το διαφανές πλαστικό
και το πιέζετε.
Για περισσότερες πληροφορίες σχετικά με
τους λαμπτήρες, διαβάστε τον πίνακα "Τύ π ο ι
λαμπτήρων".




1. Φώτα φρένων
Τύ πο ς B, P21W - 21W

2. Φλας
Τύ πο ς B, PY21W - 21W πορτοκαλί

3. Φώτα όπισθεν
Τύ πο ς B, P21W - 21W

4. Φώτα θέσης/Φώτα ομίχλης
Τύ πο ς B, P4/21W - 4W/21W

Στη δίφυλλη πόρτα πίσω


Στην πίσω πόρτα

147
7
ΑΜΕΣΗ ΒΟΗΘΕΙΑ



Αλλαγή λαμπτήρα

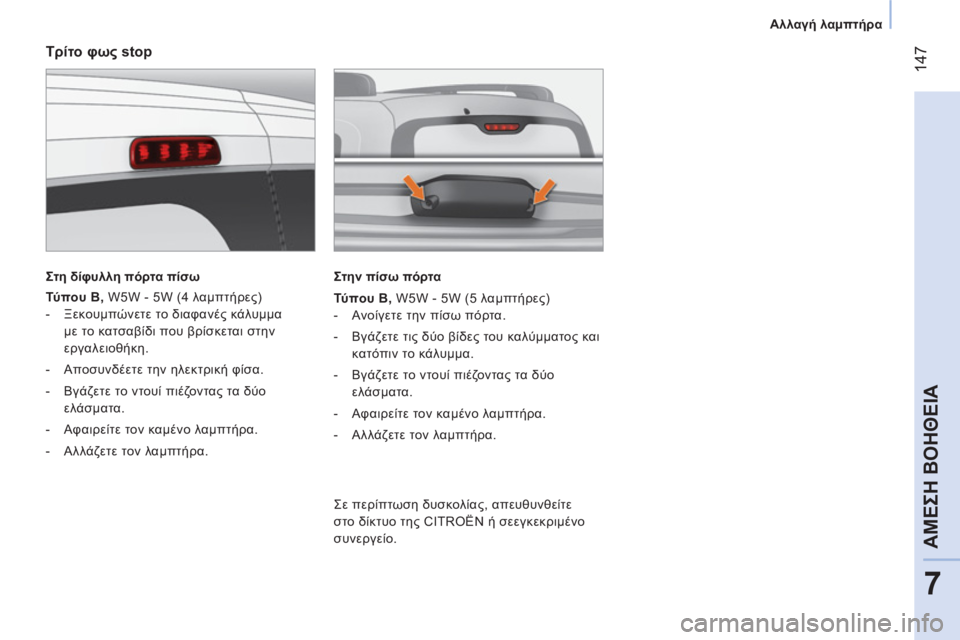

Τρίτο φως stop


Στη δίφυλλη πόρτα πίσω



Τύ πο υ B , W5W - 5W (4 λαμπτήρες)


- Ξεκουμπώνετε το διαφανές κάλυμμα
με το κατσαβίδι που βρίσκεται στην
εργαλειοθήκη.

- Αποσυνδέετε την ηλεκτρική φίσα.

- Βγάζετε το ντουί πιέζοντας τα δύο
ελάσματα.

- Αφαιρείτε τον καμένο λαμπτήρα.

- Αλλάζετε τον λαμπτήρα.

Στην πίσω πόρτα

Τύ πο υ B,
W5W - 5W (5 λαμπτήρες
)


- Ανοίγετε την πίσω πόρτα.

- Βγάζετε τις δύο βίδες του καλύμματος και
κατόπιν το κάλυμμα.

- Βγάζετε το ντουί πιέζοντας τα δύο
ελάσματα.

- Αφαιρείτε τον καμένο λαμπτήρα.

- Αλλάζετε τον λαμπτήρα.


Σε περίπτωση δυσκολίας, απευθυνθείτε
στο δίκτυο της CITROËN ή σεεγκεκριμένο
συνεργείο.

148

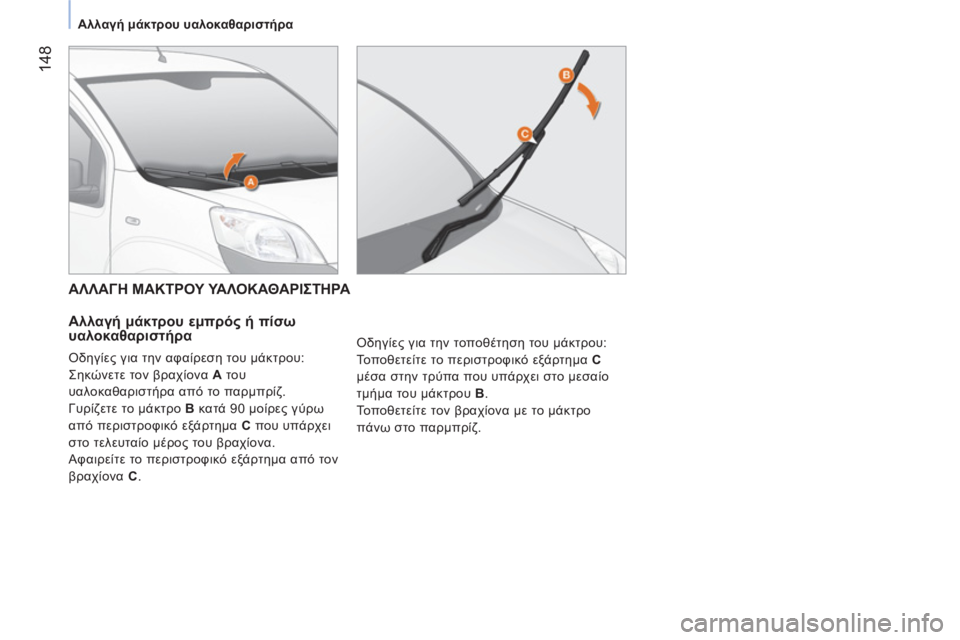

Αλλαγή μάκτρου υαλοκαθαριστήρα





ΑΛΛΑΓΗ ΜΑΚΤΡΟΥ ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΑ

Αλλαγή μάκτρου εμπρός ή πίσω
υαλοκαθαριστήρα

Οδηγίες για την αφαίρεση του μάκτρου:
Σηκώνετε τον βραχίονα A του
υαλοκαθαριστήρα από το παρμπρίζ.
Γυρίζετε το μάκτρο B κατά 90 μοίρες γύρω
από περιστροφικό εξάρτημα C που υπάρχει
στο τελευταίο μέρος του βραχίονα.
Αφαιρείτε το περιστροφικό εξάρτημα από τον
βραχίονα C . Οδηγίες για την τοποθέτηση του μάκτρου:
Τοποθετείτε το περιστροφικό εξάρτημα C
μέσα στην τρύπα που υπάρχει στο μεσαίο
τμήμα του μάκτρου B .
Τοποθετείτε τον βραχίονα με το μάκτρο
πάνω στο παρμπρίζ.

149
7
ΑΜΕΣΗ ΒΟΗΘΕΙΑ



Αλλαγή ασφάλειας




ΑΛΛΑΓΉ ΑΣΦΆΛΕΙΑΣ

Οι δύο ασφαλειοθήκες βρίσκονται στο
ταμπλό από την πλευρά του οδηγού και
κάτω από το καπό μηχανής.


Αφαίρεση και τοποθέτηση μιας ασφάλειας

Πριν αλλάξετε μία ασφάλεια, πρέπει να
γνωρίζετε την αιτία του προβλήματος και
να το έχετε αποκαταστήσει. Οι αριθμοί των
ασφαλειών αναγράφονται στην ασφαλειοθήκη.
Χρησιμοποιείτε πάντα το ειδικό εργαλείο για
να βγάλετε μια ασφάλεια από τη θέση της και
ελέγχετε την κατάσταση του νήματός της.

Αλλάζετε πάντοτε μια καμένη ασφάλεια με

άλλη αντίστοιχης έντασης (ίδιου χρώματος).
Αν η βλάβη επανεμφανίζεται λίγο μετά την
αντικατάσταση της ασφάλειας, ελέγξτε τον
ηλεκτρικό εξοπλισμό του αυτοκινήτου σας
στο δίκτυο της CITROËN ή σε εγκεκριμένο
συνεργείο.
Πρόσβαση στις ασφάλειες του ταμπλό


- Για να αποκτήσετε πρόσβαση τις
ασφάλειες του ταμπλό, αφαιρείτε τις
2 βίδες με
το κλειδί του διακόπτη μηχανής
και πιέζετε το κουτί.
Η CITROËN δεν φέρει καμία ευθύνη
για τυχόν δαπάνες που αφορούν
την επισκευή του αυτοκινήτου σας ή
για δυσλειτουργίες που οφείλονται στην
εγκατάσταση αξεσουάρ τα οποία δεν
είναι εγκεκριμένα από την CITROËN
και δεν έχουν τοποθετηθεί σύμφωνα με
τις οδηγίες του κατασκευαστή, ιδιαίτερα
όταν η κατανάλωση του συνόλου των
συνδεδεμένων πρόσθετων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.

A.
Σωστή.

B.
Καμένη.

C.
Εργαλείο.



Πρόσβαση στις ασφάλειες του χώρου κινητήρα



- Για να αποκτήσετε πρόσβαση τις
ασφάλειες του χώρου κινητήρα,
ανασηκώστε τη φίσα του φωτιστικού
σώματος εμπρός αριστερά, κατόπιν
ξεκουμπώστε το κάλυμμα του κουτιού.

150



Αλλαγή ασφάλειας



Ασφάλειες ταμπλό πλευράς οδηγού


Ένδειξη


Ένταση


Λειτουργίες


F12
7,5 A Τροφοδοσία δεξιού φωτός μεσαίας σκάλας

F13
7,5 A Τροφοδοσία αριστερού φωτός μεσαίας σκάλας - ρυθμιστής
ύψους δέσμης προβολέων

F31
5 A Διακόπτης τροφοδοσίας εγκεφάλου κινητήρα

F32
7,5 A

Μπροστινό φως - μπροστινή πλαφονιέρα - φως πίσω πλαφονιέρας


F36
10 A Ηχοσύστημα - προεγκατάσταση κινητού τηλεφώνου -
κονσόλα κλιματισμού - πρίζα διαγνωστικού EOBD

F37
5 A Φως φρένων - πίνακας οργάνων

F38
20 A Κλείδωμα θυρών

F43
15 A Αντλία υαλοκαθαριστήρα

F47
20 A Τροφοδοσία μοτέρ ηλεκτρικού παράθυρου οδηγού

F48
20 A Τροφοδοσία μοτέρ ηλεκτρικού παράθυρου συνοδηγού

F49
5 A Εγκέφαλος συστ. βοήθειας στο παρκάρισμα - διακόπτης
πίσω
φώτων - εξωτερικοί ηλεκτρικοί καθρέπτες - εγκέφαλος
ογκομετρικής προστασίας συναγερμού

F50
7,5 A Εγκέφαλος αερόσακων

F51
5 A Διακόπτης στο πεντάλ φρένου - διακόπτης στο πεντάλ
συμπλέκτη - εντολέας/εξ. ηλεκτρικοί καθρέπτες - σύστημα
Bluetooth

F53
5 A Πίνακας οργάνων - πίσω φώτα ομίχλης
