PRAKTIČNE INFORMACIJ
E
8
Zamenjava varovalke


Varovalke


A (amperi)

Uporaba



54


-
Ni v uporabi.


55


15
Ogrevanje sedežev


56


15
12-voltna vtičnica za zadnje potnike


57


10
Programirano dodatno ogrevanje


58


10
Stranske pozicijske luči


59


7,5
Pnevmatsko vzmetenje


60


-
Ni v uporabi.


61


-
Ni v uporabi.


62


-
Ni v uporabi.


63


10
Stikalo programiranega dodatnega ogrevanja


64


-
Ni v uporabi.


65


30
Ventilator programiranega dodatnega ogrevanja

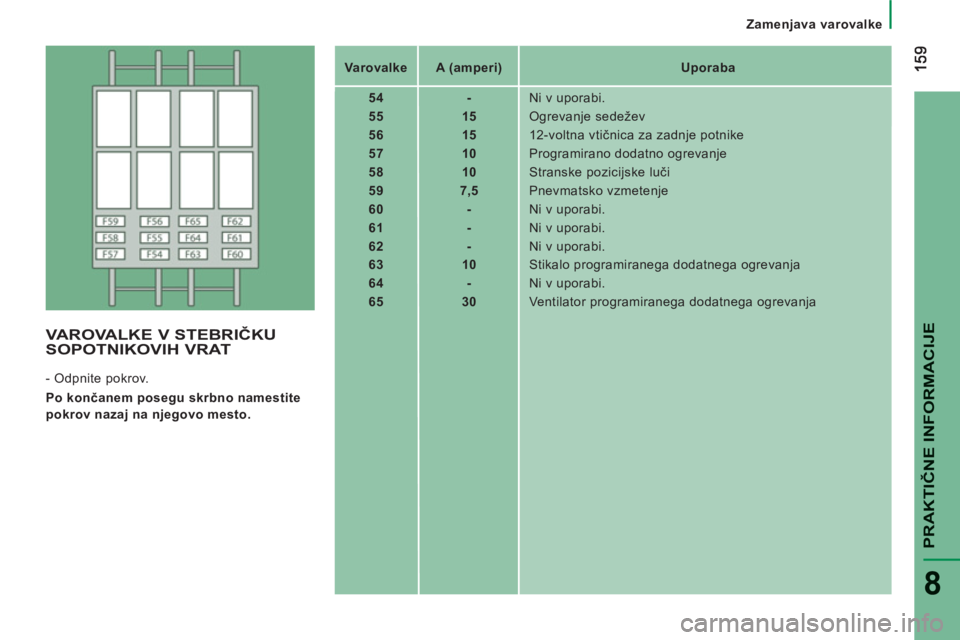

VAROVALKE V STEBRIČKU
SOPOTNIKOVIH VRAT
- Odpnite pokrov.

Po končanem posegu skrbno namestite
pokrov nazaj na njegovo mesto.

160


Zamenjava varovalke

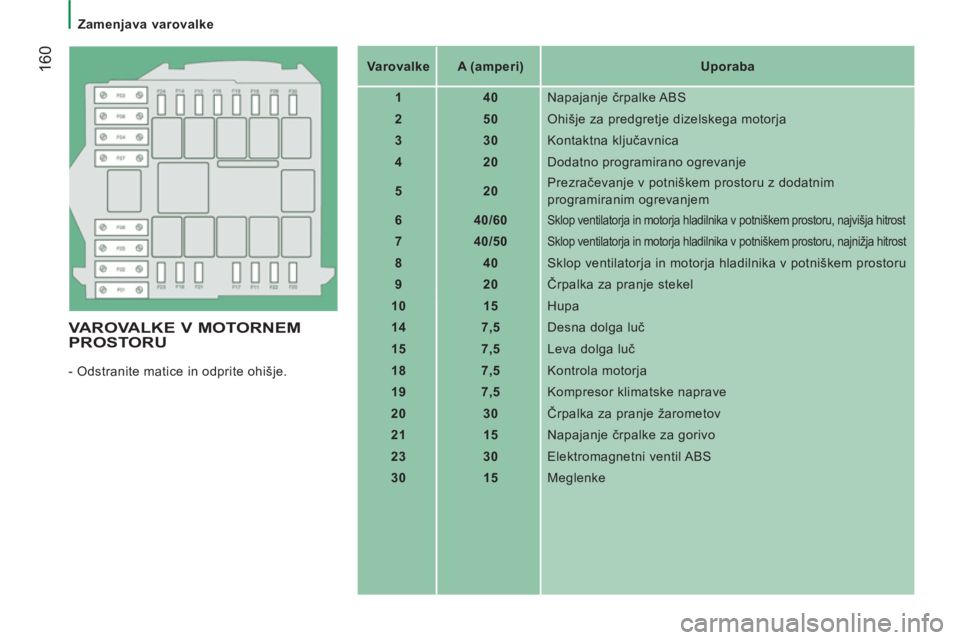

VAROVALKE V MOTORNEMPROSTORU

- Odstranite matice in odprite ohišje.

Varovalke


A (amperi)


Uporaba



1


40
Napajanje črpalke ABS


2


50
Ohišje za predgretje dizelskega motorja


3


30
Kontaktna ključavnica


4


20
Dodatno programirano ogrevanje


5


20
Prezračevanje v potniškem prostoru z dodatnim
programiranim ogrevanjem


6


40/60


Sklop ventilatorja in motorja hladilnika v potniškem prostoru, najvišja hitrost



7


40/50

Sklop ventilatorja in motorja hladilnika v potniškem prostoru, najnižja hitrost



8


40
Sklop ventilatorja in motorja hladilnika v potniškem prostoru


9


20
Črpalka za pranje stekel


10


15
Hupa


14


7,5
Desna dolga luč


15


7,5
Leva dolga luč


18


7,5
Kontrola motorja


19


7,5
Kompresor klimatske naprave


20


30
Črpalka za pranje žarometov


21


15
Napajanje črpalke za gorivo


23


30
Elektromagnetni ventil ABS


30


15
Meglenke

161
PRAKTIČNE INFORMACIJ
E
8

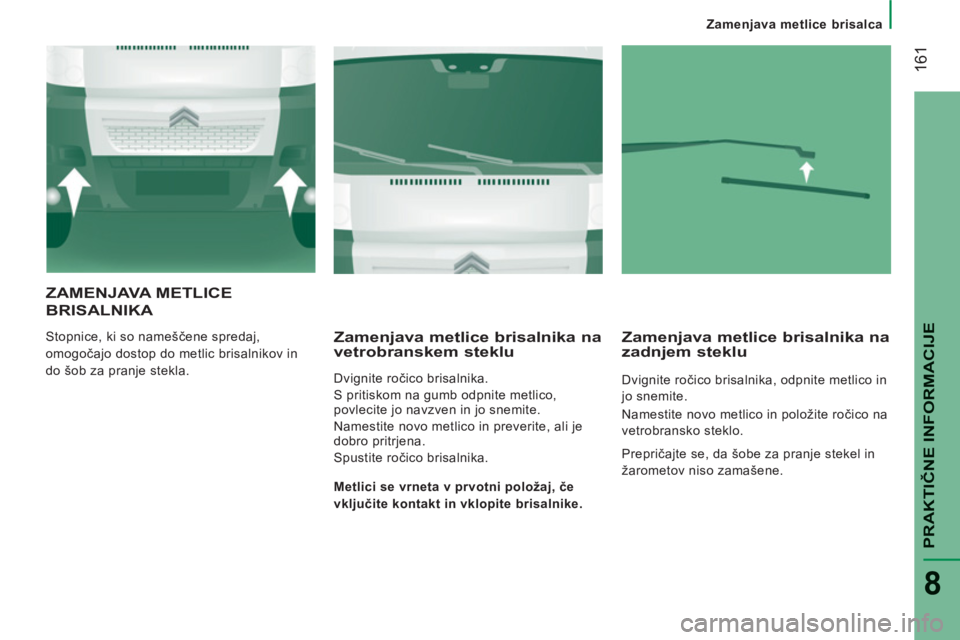

Zamenjava metlice brisalca
ZAMENJAVA METLICE
BRI
SALNIKA
Stopnice, ki so nameščene spredaj,
omogočajo dostop do metlic brisalnikov in
do šob za pranje stekla.
Zamenjava metlice brisalnika navetrobranskem steklu

Dvignite ročico brisalnika.
S pritiskom na gumb odpnite metlico,
povlecite jo navzven in jo snemite.
Namestite novo metlico in preverite, ali je
dobro pritrjena.
Spustite ročico brisalnika.
Zamenjava metlice brisalnika na
zadnjem steklu
Dvignite ročico brisalnika, odpnite metlico in
jo snemite.
Namestite novo metlico in položite ročico na
vetrobransko steklo.

Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.
Prepričajte se, da šobe za pranje stekel in
žarometov niso zamašene.

162

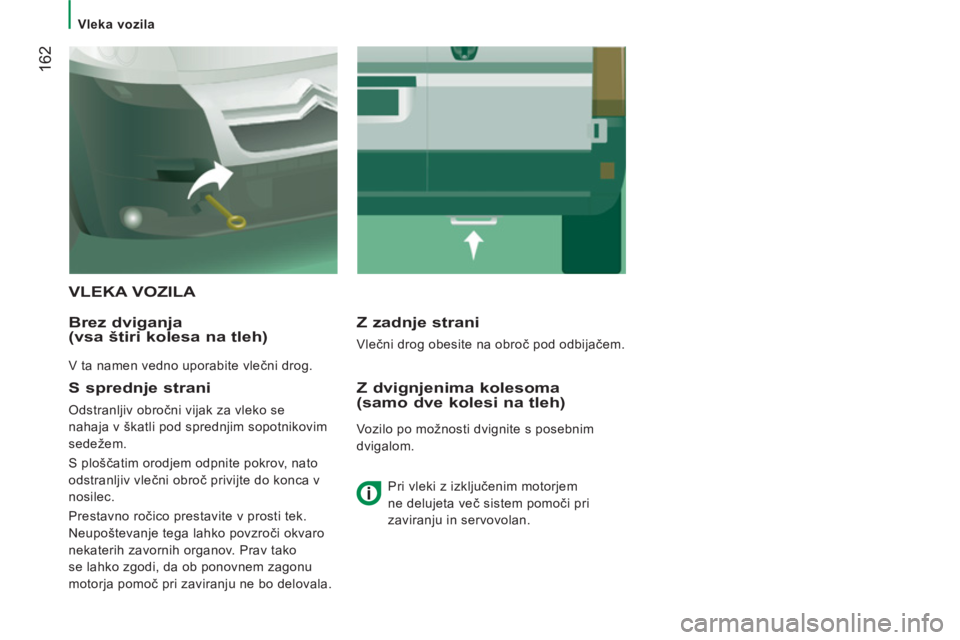

Vleka vozila

VLEKA VOZILA

Brez dvi
ganja(vsa štiri kolesa na tleh)

V ta namen vedno uporabite vlečni drog.
Z zadnje strani

Vlečni drog obesite na obroč pod odbijačem.


S sprednje strani

Odstranljiv obročni vijak za vleko se
nahaja v škatli pod sprednjim sopotnikovim
sedežem.
S ploščatim orodjem odpnite pokrov, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.


Prestavno ročico prestavite v prosti tek.
Neupoštevanje tega lahko povzroči okvaro
nekaterih zavornih organov. Prav tako
se lahko zgodi, da ob ponovnem zagonu
motorja pomoč pri zaviranju ne bo delovala.
Z dvignjenima kolesoma (samo dve kolesi na tleh)

Vozilo po možnosti dvignite s posebnim
dvigalom.

Pri vleki z izključenim motorjem
ne delujeta več sistem pomoči pri
zaviranju in servovolan.

164
164


Mere

165165
99
TEHNIČNI PODATKITEHNIČNI PODATKI

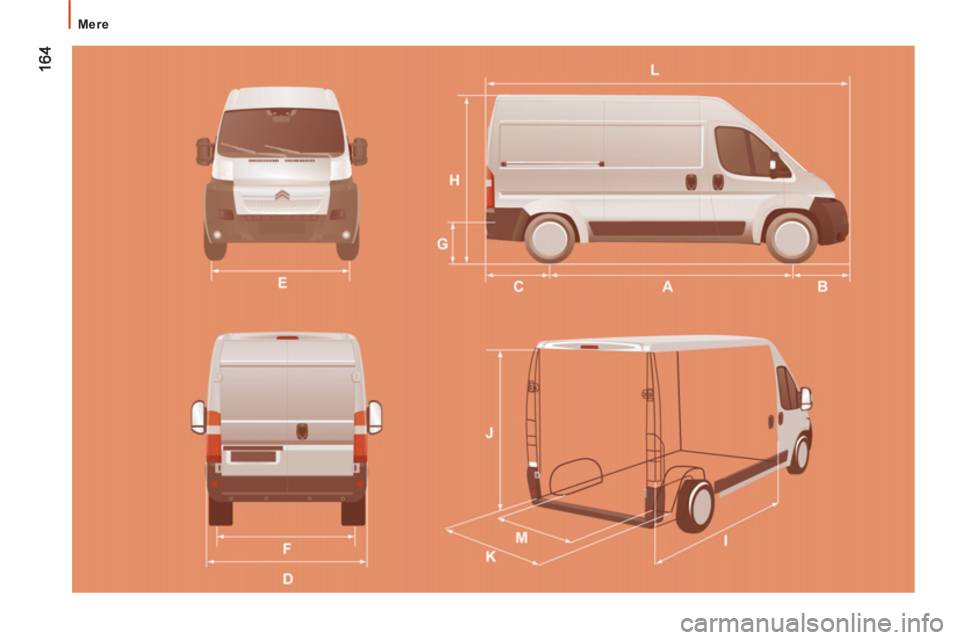

Mere


MERE

Vozilo ima štiri različne dolžine (L1..) in tri različne višine (H1..). Glejte spodnje tabele:






Tovorno vozilo






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Dolžina
4963
5413
5998
6363

H Višina
2254
2524
2254
2524
2524
2764
2524
2764

A Medosna razdalja
3000
3450
4035

B Previs spredaj

948

C Previs zadaj
1015
1380

D Širina (brez vzvratnih ogledal)
2050

E Širina sprednjih osi
1810

F Širina zadnjih osi

1790

G Višina pragu za natovarjanje
od 535 do 565

I Dolžina notranjih tal
2670
3120
3705
4070

J Največja notranja višina za tovor
1662
1932
1662
1932
1932
2172
1932
2172

K Največja notranja širina
1870

M Notranja širina med kolesi
1422





Prostornina (m3)

8


9,5


10


11,5


13


15


15


17

166166


Mere







ZADNJA VRATA






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Višina zadnjih vrat
1520
1790
1520
1790
1790
2030
1790
2030

O Širina zadnjih vrat
1562
