2013 CITROEN JUMPER MULTISPACE čas

Naftové motory - Benzinové motory
TECHNICKÉ CHARAKTERISTIKY
8


Nafta
Benzin

1.6 HDi
90 k
1.6 HDi
90 k FAP
2.0 HDi
98 k FAP
2.0 HDi
128 k FAP
2.0 HDi 164 k FAP
2.0 BENZIN
140 k
Zdvihový objem (cm
3
)
1 560
1 997
1 997
1 997
1 997
Vrtání x zdvih (mm)
75 x 88
85 x 88
85 x 88
85 x 88
85 x 88
Výkon (k)
90
98
128
164
138
Největší výkon podle normy EHS (kW)
66
72
94
120
103
Otáčky největšího výkonu (ot/min)
3 500
4 000
4 000
4 000
6 000

Největší točivý moment podle normy EHS (Nm)

180
260
320
340
180

Otáčky největšího točivého momentu (ot/min)

1 500
1500
2 000
2 000
2 500
Katalyzátor
Ano
Ano
Ano
Ano
Ano
-
Filtr pevných částic
Ne
Ano
Ano
Ano
Ano
/
Palivo
Motor. nafta
Motor. nafta
Motor. nafta
Motor. nafta
Motor. nafta


Bezolovnatý benzin

Převodovka
Manuální
Manuální
Automatická
Manuální
Převodové stupně
5
6
6
6
5

Bližší informace naleznete na internetových stránkách: http://service.citroen.com


MOTORY A PŘEVODOVKY

9.5
NaviDrive

Přístroj NaviDrive je kódovaný tak, aby mohl fungovatpouze ve Vašem vozidle.

Z důvodu zaručení bezpečnosti musí řidič provádět
operace vyžadující zvýšenou pozornost ve stojícím
v
ozidle.
Kd
yž je motor zastavený, může se přístroj NaviDrive
kvůli ochraně baterie po několika minutách vypnout.


AUTORÁDIO MULTIMÉDIA/TELEFON
FUNKCE JUKEBOX (10 GB) / GPS (EVROPA)


01 První kroky

02
Hlasové povely a
ovladače u volantu

03 Displej a hlavní nabídka

04 Navigace - Navádění

05 Dopravní informace

06 Audio/Video

07 Telefon

08 Palubní počítač


09 Konfigurace

10 Schéma zobrazování str.
str.
str.
str.
str.
str.
str.
str.
str.
str. 9.6
9.7
9.9
9.13
9.23
9.25
9.34
9.38
9.40
9.41
OBSAH


Časté otázky str. 9.47

9.9
03
°
DISPLEJ A HLAVNÍ NABÍDKA
Systém má nainstalovánu kompletní podrobnou databázi mapových podkladů NAVTEQ přímo na svém pevném disku.
Aktualizace map Francie a ostatních evropských zemí, které nabízí naše partnerská společnost NAVTEQ, jsou k dispozici v autorizovaném servisu CITROËN.

Na pokyn ovládacího panelu autorádia zobrazuje následující informace:


-
čas,

- datum,

- vně
jší teplota (na nebezpečí tvorby náledí budete upozorněni hlášením),

- zdro
j zvuku (rozhlasový příjem, CD, Jukebox...),

- úda
je telematických systémů (telefon, služby...),

- údaje o otevřených vstupech do vozidla
(dveře, zavazadlový prostor...),

- v
ýstražná hlášení (např.: „Fuel level low“ (Nízký stav paliva)) a informace
o stavu funkcí vozidla (např.: „Automatic headlamp activated“ (Aktivované
automatické zapínání světlometů)), které jsou zobrazovány dočasně,

- úda
je palubního počítače,

- úda
je navigačního systému GPS (Evropa). > BAREVNÝ DI
SPLEJ
Telephone
Orange
Time:
Date:
Konfigurace displeje: viz část – Schéma zobrazování.

9.10
03DISPLEJ A HLAVNÍ NABÍDKA








K údržbě displeje se
doporučuje používat měkkýjemný hadřík (k čištění brýlí)
bez jakéhokoli chemického přípravku.

Dl
ouhé stisknutí MENU:pomoc.
DOPRAVNÍ INFORMACE:
in
formace TMC, hlášení.

MAPA: orientace, podrobnosti,zobrazení.
NAVI
GACE A
NAVÁDĚNÍ: GPS,
etap
y, volby.
DIA
GNOSTIKA VOZIDLA: deník
výstrah, stav funkcí.VIDEO: aktivace, parametry. K
ONFIGURACE: parametry
vozidla, zobrazení, čas, jazyk, hlas,
přídavný vstup (AUX).
TELEMATIKA: tele
fon, adresář, SMS.
FUNK
CE AUDIO: rádio, CD,Jukebox, volby.

9.19
04
2
3
4
5
6
7
8
NAVIGACE - NAVÁDĚNÍ









VOLBY NAVÁDĚNÍ
Otočením kolečka zvolte funkci
„Navigation - Guidance“ (Navigace - Navádění).
Stiskněte tlačítko MENU.
Otočením kolečka zvolte funkci
„Guidance option“ (Volby navádění). Stiskněte kolečko pro potvrzení volb
y.
Otočením kolečka zvolte funkci „Define calculation criteria“ (Definovat kritéria
výpočtu).
Stiskněte kolečko pro potvrzení volb
y.

Otočením kolečka zvolte například funkci „Distance/Time“ (Vzdálenost/Čas).


Stiskněte kolečko pro potvrzení volby. Navr
žený itinerář přímo závisí na volbách naváděn

9.23
05
1
2
3
5
6
7
8
4

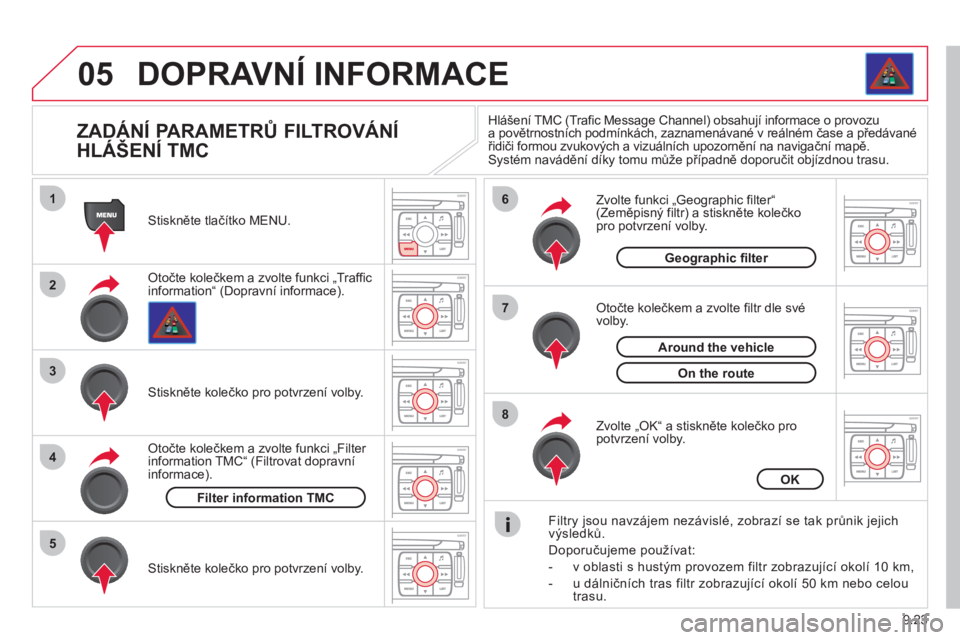

DOPRAVNÍ INFORMACE









ZADÁNÍ PARAMETRŮ FILTROVÁNÍ
HLÁŠENÍ TMC
Otočte kolečkem a zvolte funkci „Traffic
information“ (Dopravní informace).
Stiskněte tlačítko MENU.
Stiskněte kolečko pro potvrzení volb
y.
Otočte kolečkem a zvolte funkci „Filter
information TMC“ (Filtrovat dopravní
informace).
Otočte kolečkem a zvolte filtr dle své
volby.
Zvolte
funkci „Geographic filter“(Zeměpisný filtr) a stiskněte kolečkopro potvrzení volby.

Filtr
y jsou navzájem nezávislé, zobrazí se tak průnik jejich
výsledků.
Doporuču
jeme používat:


- v oblasti s hust
ým provozem filtr zobrazující okolí 10 km,

- u dálničních tras
filtr zobrazující okolí 50 km nebo celou
trasu.
Zvolte „
OK“ a stiskněte kolečko pro potvrzení volby. Hlášení TM
C (Trafic Message Channel) obsahují informace o provozu
a povětrnostních podmínkách, zaznamenávané v reálném čase a předávané
řidiči formou zvukových a vizuálních upozornění na navigační mapě.
Systém navádění díky tomu může případně doporučit objízdnou trasu.
Stiskněte kolečko pro potvrzení volb
y.
Filter information TMC
OK
Geographic filter
On the route
Around the vehicle

9.40
09
1
2
3
4
5
6
7
8
KONFIGURACE















SEŘÍZENÍ DATA A ČASU
Otáčením kolečka zvolte funkci
„Configuration“ (Konfigurace).
Stiskněte tlačítko MENU.
Stiskněte kolečko pro potvrzení volby.
Otáčením kolečka zvolte funkci „Display Configuration“ (Konfigurace displeje).
Stiskněte kolečko pro potvrzení volb
y.

Otáčením kolečka zvolte funkci „Set
date and time“ (Nastavení data a času).

Nastavte
jednotlivé hodnoty a potvrďte
kolečkem. Poté zvolte volbu „OK“ na
obrazovce a potvrďte.
Stiskněte kolečko pro potvrzení volby. Funkce „
Configuration“ (Konfigurace) umožňuje přístup k nabídkám
seřizování barev, jasu, jednotek a hlasových povelů.
Display ConfigurationOK
Set date and time
Toto nastavení je potřeba provést po každém odpojení akumulátoru.

9.47
ČASTÉ OTÁZKY

OTÁZKA
ODPOVĚĎ ŘEŠENÍ

Mezi jednotlivými zdroji zvuku je rozdíl v kvalitě poslechu (rádio, přehrávač CD...).
K dosažení optimálního poslechu mohou být použity ovladače seřízení audiosystému (hlasitost, hloubky, výšky, hudební žánr, loudness)u jednotlivých zdrojů zvuku, což však ale může způsobit slyšitelné rozdíly ve zvuku při změně zvukového zdroje (rádio, přehrávač CD...).
Ověřte, zda je seřízení audiosystému (hlasitost,hloubky, výšky, hudební žánr, loudness)přizpůsobeno poslouchaným zvukovým zdrojům. Doporučuje se seřídit funkce AUDIO (hloubky, výšky, vyvážení zvuku vpředu/vzadu, vyvážení zvuku vlevo/vpravo) do střední polohy, zvolit hudební žánr „Žádný“, seřídit korekci loudness p)py,
do polohy „Aktivní“ v režimu CD a do polohy„Neaktivní“ v režimu rádia.

Disk CD je pokaždé vysunut nebo není přehráván přehrávačem.
Disk CD je umístěn obráceně, není čitelný, neobsahuje data zvukového záznamu nebo obsahuje formát zvukového záznamu, který je pro autorádio nečitelný.

Disk CD je chráněn ochranným systémem protinelegálnímu kopírování, který autorádio nezná.


- Ověřte, zda je CD správně vloženo do přehrávače.


- Ověřte stav CD: CD nebude moci být přehr
