Åpninger
Når alarmen er aktivert
(overvåkningsmodus), vil enhver inntrenging
i bilen utløse sirenen i ca. 30 sekunder.
Samtidig vil blinklysene lyse. Alarmen går
deretter på nytt over i overvåkningsmodus,
men utløsingen forblir lagret i minnet, noe
som signaliseres ved at lysdioden blinker
raskt når alarmen nøytraliseres.
Alarmen vil også utløses når strømmen blir
gjenopprettet etter at den har vært brutt.

Automatisk aktivering

Avhengig av land vil alarmen automatisk
settes i overvåkningsmodus ca. to minutter
etter at siste dør er lukket. For å unngå
at alarmen utløses når en dør åpnes, må
man trykke på betjeningen for opplåsing av
dørene på fjernbetjeningen.
Nøytralisering med nøkkelen

Lås opp dørene med nøkkelen, gå inn i
bilen. Skru på tenningen, identifikasjonen av
koden i nøkkelen vil bryte alarmen.


Nøytralisering med fjernbetjeningen

Ved å trykke på denne knappen
(førerhus og nøkkel), vil systemet
nøytraliseres når bilen låses opp.

Deaktivering av beskyttelsen mot
løft *

Trykk på denne betjeningen for
å deaktivere beskyttelsen (for
eksempel ved tauing av en bil
med alarmen på).
Beskyttelsen forblir aktivert til dørene åpnes
med sentrallåsen.
ALARM

Bilen din kan være utstyrt med
INNBRUDDSALARM,
Dette er et system som gir:


- utvendig beskyttelse ved hjelp av
sensorer ved åpningene (dører, panser)
og på det elektriske systemet,

- beskyttelse for å forhindre løft av bilen.

Utstyret består videre av en sirene og
en diode som er synlige fra utsiden av
bilen, og som kan indikere tre forskjellige
tilstander for alarmen:


- aktivert alarm (pause): lysdioden blinker
sakte rødt,

- ikke-aktivert alarm (av): lysdioden er
slukket,

- utløst alarm (signaliserer innbrudd):
lysdioden blinker raskt rødt når bilen
låses opp.


Aktivering av alarmen

Påse først at alle dører og vinduer er
forsvarlig lukket.
Alarmen aktiveres ved å trykke
på hengelåssymbolet. Systemet
aktiveres da etter noen sekunder.


*
Avhengig av motor.

Riktig bruk


Slik gjør man for å nøytralisere en sirene
som har blitt utløst ved et uhell:


- skru på tenningen, identifikasjonen av
koden i nøkkelen vil bryte alarmen,

- trykk på opplåsingsknappen (førerhus
og nøkkel) på fjernbetjeningen.
For å unngå å aktivere overvåkningsmodus
av alarmen, for eksempel ved vask av bilen,
påse at bilen låses med nøkkelen.
Dersom bilen låses opp med
fjernbetjeningen, vil sirenen automatisk
nøytraliseres.

4848


Betjeninger på rattet


AUTOMATISK TENNING

Aktiverin
g

Drei ringen til denne posisjonen.
Lysene slukkes automatisk når
tenningen brytes.
Påse at ingenting kommer i veien for
lyssensoren som er plassert øverst
midt på frontruten.
FØLGELYS (FOLLOW ME HOME)


Tenning av eller nøkkelen i
posisjon STOP.
Innen 2 minutter etter at motoren er skrudd
av, sett nøkkelen i posisjon STOP eller trekk
ut nøkkelen.
Trekk lyshendelen mot rattet.
Kontrollampen lyser i
dashbordet.
Hver gang lyshendelen trekkes
mot rattet, vil varigheten for
følgelyset forlenges med 30 sekunder, opp
til ca. 3 minutter. Når den programmerte
tiden er gått, vil lysene automatisk slukkes.
Denne funksjonen nøytraliseres dersom
lyshendelen holdes i over 2 sekunder trukket
inn mot rattet.
Dersom bilen er utstyrt med denne
funksjonen: når du går ut av bilen, vil
nærlysene lyse i den tiden som har blitt
programmert (for eksempel for at du skal
kunne få tid til å gå ut av et parkeringshus).

For å regulere sensorens følsomhet, se
avsnitt 4 i delen om "Modus".

Dersom bilen er utstyrt med denne
funksjonen, vil nærlysene automatisk tennes
dersom det er dårlige lysforhold.
I tåke eller snøvær, kan det hende at
lyssensoren registrerer tilstrekkelig lys.
Lysene vil derfor ikke tennes automatisk.
Du må da om nødvendig tenne nærlysene
manuelt.
Lysene slukkes med en gang lysforholdene
er tilstrekkelige.

5050


Betjeninger på rattet


BETJENING AV VINDUSVISKER
Sakte kontinuerlig visk: hendel to hakk nedover.

Dekk ikke til regnsensoren som er
plassert midt på frontruten øverst.
Ved vask av bilen, skru av tenningen
eller nøytraliser den automatiske
viskefunksjonen.


V
indusspyler og lyktespyler
Trekk hendelen mot deg, når vindusspyleren
aktiveres, vil automatisk vindusviskeren
viske over ruten et par ganger.
Lyktespyleren er kombinert med
vindusspyleren. Den aktiveres dersom
nærlysene tennes.
Vindusvisker frontrute

Viskingen kan kun aktiveres når
tenningsnøkkelen er i posisjon MAR (Tilbehør) .
Hendelen for vindusviskeren kan plasseres i
fem forskjellige posisjoner:
Vindusvisker av.
Intervallvisk:
hendel ett hakk nedover.
Fra denne posisjonen vil man ved å dreie
på ringen, kunne velge fire forskjellige
hastigheter:


- meget sakte intervall,

- sakte intervall,

- intervall,

- hurtig intervall.
Automatvisk med regnsensor

Dersom bilen er utstyrt med denne
funksjonen, vil viskehastigheten automatisk
tilpasses regnets intensitet. Automatvisk:
hendel ett hakk nedover.
Dette bekreftes ved at vindusviskerne visker
én gang over ruten. Automatviskfunksjonen
må reaktiveres hver gang etter at tenningen
har vært skrudd av.
Når man dreier på ringen fra denne
posisjonen, er det mulig å øke
regnsensorens følsomhet.
Riktig bruk

Ved frosttemperaturer, kontroller at
vindusviskearmene foran fortsatt kan
fungere fritt.
Bruk stigtrinnet i støtfangeren foran til å få
tilgang til frontruten og vindusviskerne slik at
du kan fjerne eventuell oppsamling av snø,
osv.

For skifte av vindusviskerblader,
se avsnitt 8 under "Skifte
vindusviskerblader".
For etterfylling av væske, se avsnitt
7 under "Nivåer". Hurtig kontinuerlig visk: hendel tre hakk
nedover.
Enkeltvisk: trekk hendelen mot rattet.





Med Stop & Start, så lenge
vindusviskerbetjeningen foran er på
posisjon for hurtigvisking, er ikke STOP-
modus tilgjengelig.

81
4
TEKNOLOGI OMBOR
D
Modus


Meny…


Trykk
på...


Undermeny…


Trykk
på...


Velge…




Bekrefte
og avslutte




Gjør det mulig å...


1

Speed bip
(Pipesignal
hastighet) ON Øke
Aktivere/nøytralisere
pipesignalet som indikerer at den
programmerte hastigheten er
overskredet, og velge hastigheten. Redusere
OFF

2

Light sensor
(Lyssensor) Øke
Regulere lyssensorens
følsomhet (1 til 3).
Redusere

3

Activation Trip B
(Aktivering Trip B) Aktivere
Visualisere en distanse nr. to
"Trip B".
Nøytralisere

4

Time
adjustment
(Innstilling
av
klokkeslett)
(Hour) Timer/Minutter Øke
Stille klokken
Redusere
Timeformat 24
Velge klokkens displaymodus.
12

5

Date adjustment
(Regulering av dato) År/Måned/Dag Aktivere
Innstille datoen.
Nøytralisere

6

See radio
(Se radio) ON
Få frem navnet på
radiostasjonen.
OFF


7

Autoclose
(Automatisk låsing) I bevegelse ON
Aktivere/Nøytralisere den automatiske
låsingen av dørene når bilen kjører i
en hastighet på over 20 km/t.
OFF

83
4
TEKNOLOGI OMBOR
D
Parkeringsassistanse
RYGGEVARSLER
Hvis bilen din er utstyrt med dette systemet,
som består det av fire avstandssensorer
som er plassert i støtfangeren bak.
Systemet detekterer enhver hindring:
person, bil, tre, grind som befinner seg bak
bilen.
Likevel, når det gjelder hindringer hvis
størrelse eller tykkelse detekteres i
begynnelsen av manøveren, vil ikke disse
lenger bli detektert på slutten av manøveren.
Dette skyldes blindsonen mellom og under
sensorene. Eksempler på denne typen
gjenstander er påler, oppstakingsmerker
eller markeringspåler på fortau.
Skifte til revers

Et lydsignal varsler om hindringen. Dette
lydsignalet avgis raskere ettersom bilen
nærmer seg hindringen.
Når det er mindre enn ca. 30 centimeter
mellom "bilen og hindringen" vil lydsignalet
lyde kontinuerlig.
Dette systemet kan på ingen måter erstatte
førerens oppmerksomhet og ansvar.

Nøytralisering av ryggevarsleren

Sett bilen i fri.
Funksjonsfeil

Dersom denne lampen lyser
i instrumentbordet, kontakt et
CITROËN-verksted.
Dersom bilen er utstyrt
med denne typen
display, vil det vises en
melding.
Riktig bruk

I dårlig vær eller om vinteren bør du
kontrollere at sensorene ikke er tildekket av
søle, is eller snø.

12
1
5
SIKKERHE
T



Sikkerhet


SIKKERHET
MOTSTAND MOT ST
ØT
Bilen din har blitt spesielt utviklet for å
redusere belastningen mot kupeen ved
kollisjon, fronten har en oppbygging med
progressiv deformasjon og fordørene har
blitt forsterket for å øke den generelle
stivheten.


TYVERISIKRING

I versjon varebil består bilen din av to
soner som kan låses separat: førerhuset og
lasterommet.
Avhengig av hvordan dette brukes, kan du
enten beskytte dine personelige gjenstander,
eller varene i bilen.
Disse funksjonene beskrives i detalj i
avsnitt 2. En alarm med utvendige sensorer som
detekterer løft av bilen finnes også
tilgjengelig (som standard- eller ekstrautstyr)
i visse land.

122

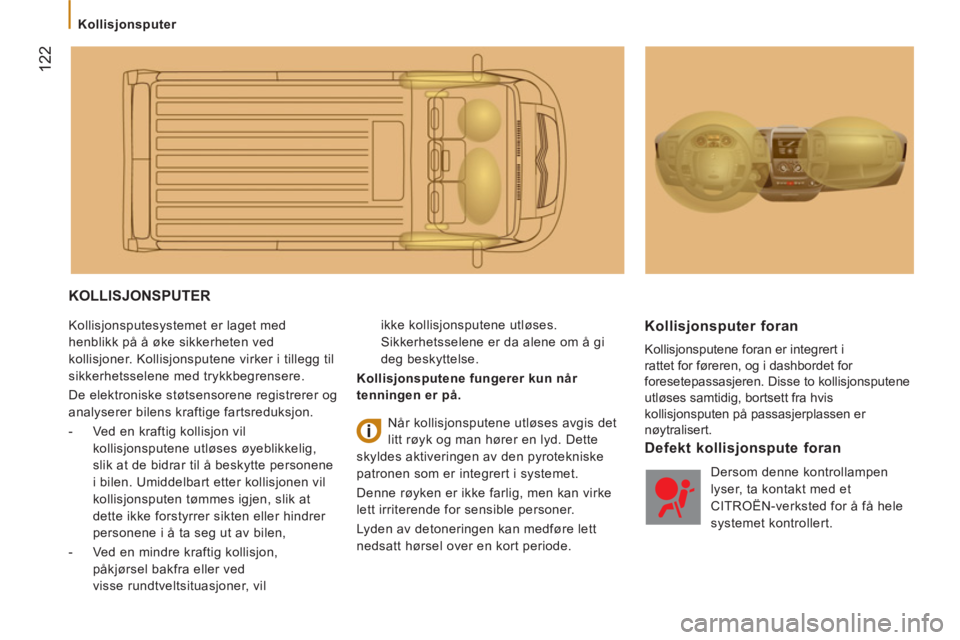

Kollisjonsputer

KOLLISJONSPUTER

Kollisjonsputesystemet er laget med
henblikk på å øke sikkerheten ved
kollisjoner. Kollisjonsputene virker i tillegg til
sikkerhetsselene med trykkbegrensere.
De elektroniske støtsensorene registrerer og
analyserer bilens kraftige fartsreduksjon.


- Ved en kraftig kollisjon vil
kollisjonsputene utløses øyeblikkelig,
slik at de bidrar til å beskytte personene
i bilen. Umiddelbart etter kollisjonen vil
kollisjonsputen tømmes igjen, slik at
dette ikke forstyrrer sikten eller hindrer
personene i å ta seg ut av bilen,

- Ved en mindre kraftig kollisjon,
påkjørsel bakfra eller ved
visse rundtveltsituasjoner, vil ikke kollisjonsputene utløses.
Sikkerhetsselene er da alene om å gi
deg beskyttelse.

Kollisjonsputene fungerer kun når
tenningen er på.

Kollisjonsputer foran

Kollisjonsputene foran er integrert i
rattet for føreren, og i dashbordet for
foresetepassasjeren. Disse to kollisjonsputene
utløses samtidig, bortsett fra hvis
kollisjonsputen på passasjerplassen er
nøytralisert. Når kollisjonsputene utløses avgis det
litt røyk og man hører en lyd. Dette
skyldes aktiveringen av den pyrotekniske
patronen som er integrert i systemet.
Denne røyken er ikke farlig, men kan virke
lett irriterende for sensible personer.
Lyden av detoneringen kan medføre lett
nedsatt hørsel over en kort periode.

Defekt kollisjonspute foran

Dersom denne kontrollampen
lyser, ta kontakt med et
CITROËN-verksted for å få hele
systemet kontrollert.

158


Skifte en sikring



SIKRINGER I DASHBORDET PÅ FØRERSIDEN

- Løsne på skruene, og vipp opp lokket slik at du får tilgang til sikringene.


Sikringer


A (ampere)


Funksjon



12


7,5
Høyre nærlys


13


7,5
Venstre nærlys


31


7
, 5
Strømtilførsel relé


32


10
Kupélys


33


15
12V-uttak bak


34


-
Ikke i bruk


35


7,5
Ryggelys - Sonde for vann i diesel


36


15
Betjening sentrallås - Batteri


37


7,5
Kontakt bremselys - Tredje bremselys - Instrumentbord


38


10
Strømtilførsel relé


39


10
Bilradio - Diagnosekontakt - Sirene alarm - Betjening ekstra programmerbart varmeanlegg- Betjening
klimaanlegg - Fartsskriver - Batteri


40


15
Avising: bakrute (venstre), speil førerside


41


15
Avising: bakrute (høyre), speil passasjerside


42


7,5
S.E. og sensor ABS - Sensor ASR - Sensor ESP - Kontakt bremselys


43


30
Motor vindusvisker foran


44


20
Sigarettenner -12 V-uttak


45


7,5
Betjening dører


46


-
Ikke i bruk


47


20
Motor el-vindusheis førerside


48


20
Motor el-vindusheis passasjerside


49


7,5
Bilradio - Betjeninger førerplass - Vindusheis fører


50


7,5
S.E kollisjonsputer og aktive beltestrammere


51


7
, 5

Fartsskriver - Hastighetsregulator - Betjening klimaanlegg


52


7,5
Ekstra strømtilførsel relé


53


7,5
Instrumentpanel - Tåkelys bak
