SZYBKA POMOC
8
Wymiana żarówki
TYPY ŻARÓWEK I LAMP
W samochodzie zainstalowane są różne
rodzaje żarówek. Aby je wyjąć:
WYMIANA ŻARÓWEK
Typ A Żarówka całkowicie szklana:
delikatnie pociągnąć, ponieważ
zamontowana została na wcisk.
Typ B Żarówka bagnetowa: nacisnąć
na żarówkę, a następnie
przekręcić
w lewo
.
Typ C Żarówka cylindryczna: odgiąć
styki.
Typ D - E Żarówka halogenowa:
wyjąć sprężynę blokującą w
gnieździe.
ŚWIATŁA PRZEDNIE
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki należy
postępować w odwrotnej kolejności.
Page 157 of 185
SZYBKA POMOC
8
Wymiana żarówki

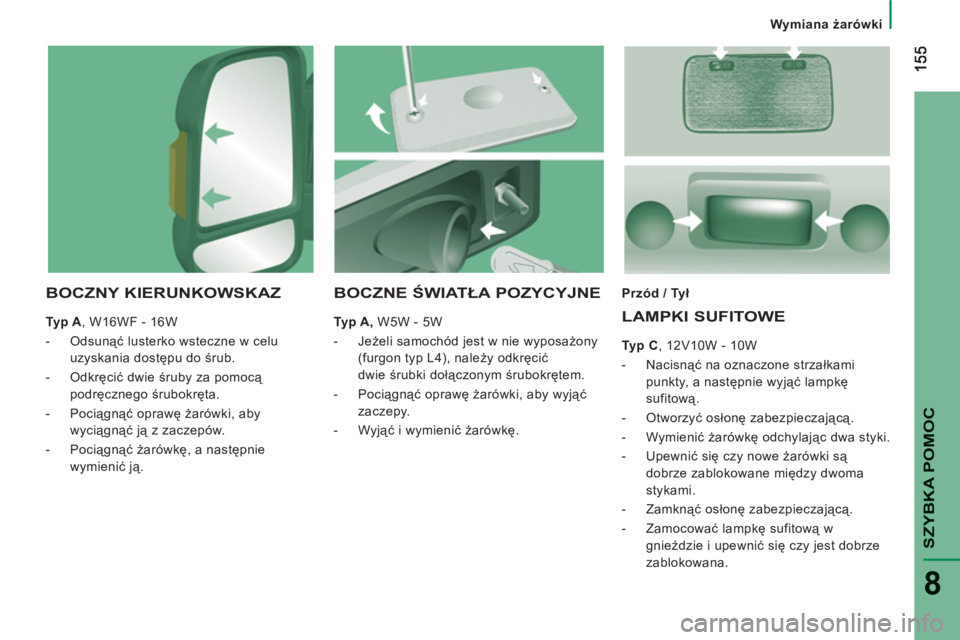

BOCZNY KIERUNKOWSKAZ
Typ A
, W16WF - 16W
- Odsunąć lusterko wsteczne w celu
uzyskania dostępu do śrub.
- Odkręcić dwie śruby za pomocą
podręcznego śrubokręta.
- Pociągnąć oprawę żarówki, aby
wyciągnąć ją z zaczepów.
- Pociągnąć żarówkę, a następnie
wymienić ją.
Przód / Tył
LAMPKI SUFITOWE
Typ C
, 12V10W - 10W
- Nacisnąć na oznaczone strzałkami
punkty, a następnie wyjąć lampkę
sufitową.
- Otworzyć osłonę zabezpieczającą.
- Wymienić żarówkę odchylając dwa styki.
- Upewnić się czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.
- Zamknąć osłonę zabezpieczającą.
- Zamocować lampkę sufitową w
gnieździe i upewnić się czy jest dobrze
zablokowana.
BOCZNE ŚWIATŁA POZYCYJNE
Typ A,
W5W - 5W
- Jeżeli samochód jest w nie wyposażony
(furgon typ L4), należy odkręcić
dwie śrubki dołączonym śrubokrętem.
- Pociągnąć oprawę żarówki, aby wyjąć
zaczepy.
- Wyjąć i wymienić żarówkę.
Page 159 of 185
157
SZYBKA POMO
C
8
Wymiana bezpiecznika
W samochodzie znajdują się trzy skrzynki
bezpieczników: po stronie kierowcy, w słupku
po stronie pasażera oraz w komorze silnika.
Opisane zostały jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika.
Wymianę innych bezpieczników należy
wykonać w ASO SIECI CITROËN lub w
warsztacie specjalistycznym.

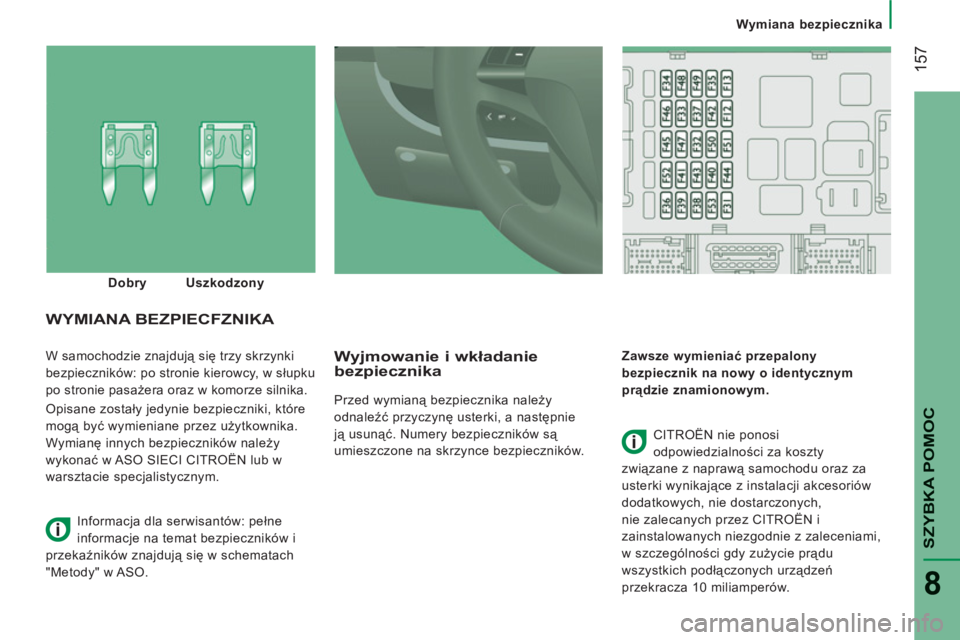

Wyjmowanie i wkładanie bezpiecznika
Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
WYMIANA BEZPIECFZNIKA
CITROËN nie ponosi
odpowiedzialności za koszty
związane z naprawą samochodu oraz za
usterki wynikające z instalacji akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez CITROËN i
zainstalowanych niezgodnie z zaleceniami,
w szczególności gdy zużycie prądu
wszystkich podłączonych urządzeń
przekracza 10 miliamperów.
Dobry
Uszkodzony
Informacja dla serwisantów: pełne
informacje na temat bezpieczników i
przekaźników znajdują się w schematach
"Metody" w ASO.
Page 162 of 185
160
Wymiana bezpiecznika

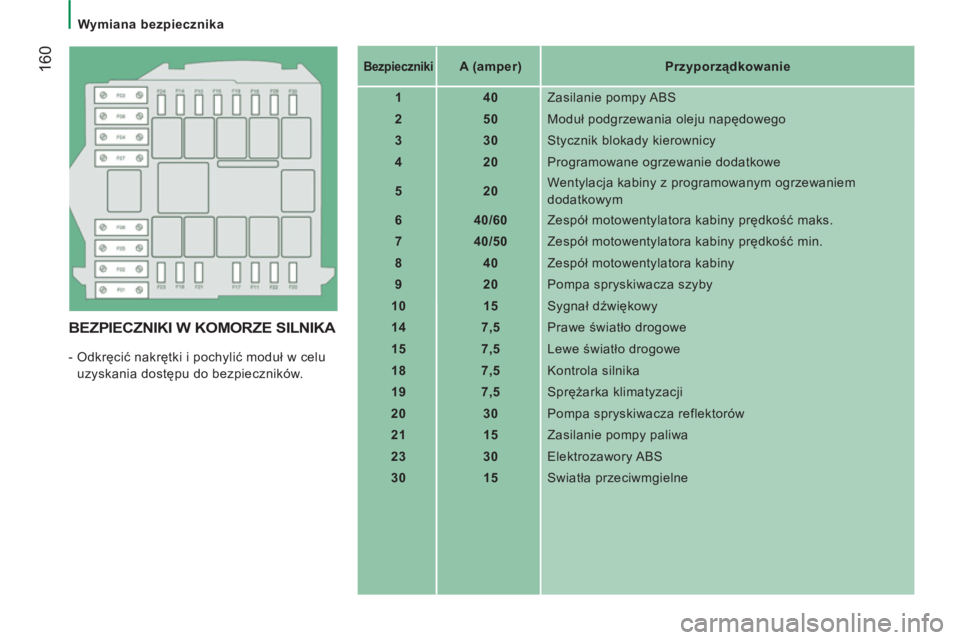

BEZPIECZNIKI W KOMORZE SILNIKA
- Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.
Bezpieczniki
A (amper)
Przyporządkowanie
1
40
Zasilanie pompy ABS
2
50
Moduł podgrzewania oleju napędowego
3
30
Stycznik blokady kierownicy
4
20
Programowane ogrzewanie dodatkowe
5
20
Wentylacja kabiny z programowanym ogrzewaniem
dodatkowym
6
40
/60
Zespół motowentylatora kabiny prędkość maks.
7
40/50
Zespół motowentylatora kabiny prędkość min.
8
40
Zespół motowentylatora kabiny
9
20
Pompa spryskiwacza szyby
10
15
Sygnał dźwiękowy
14
7,5
Prawe światło drogowe
15
7,5
Lewe światło drogowe
18
7,5
Kontrola silnika
19
7,5
Sprężarka klimatyzacji
20
30
Pompa spryskiwacza reflektorów
21
15
Zasilanie pompy paliwa
23
30
Elektrozawory ABS
30
15
Swiatła przeciwmgielne
Page 173 of 185
17
1
9
DANE TE
CHNI
CZNE
Silniki Diesel
Jakość paliwa stosowanego w silnikach Diesel
Silniki Diesla są bardzo dobrze przygotowane do pracy z biopaliwami, zgodnymi z aktualnymi i przyszłymi standardami europejskimi (olej
napędowy zgodny z normą EN 590 w mieszance z biopaliwem zgodnym z normą EN 14214), dostępnymi w dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe w niektórych silnikach Diesel, ale stosowanie takiego paliwa wymaga ścisłego przestrzegania
szczególnych warunków obsługi okresowej. Skontaktować się z ASO sieci CITROËN.
Stosowanie innych rodzajów biopaliw (czystych lub rozcieńczonych olejów roślinnych lub zwierzęcych, paliwa grzewczego...) jest surowo
wzbronione (niebezpieczeństwo uszkodzenia silnika i układu paliwowego).
SILNIKI diesel i skrzynie biegów
2,2 HDi 110
2,2 HDi 130
2,2 HDi 150
3 HDi 150
3 HDi 160
3 HDi 180
Skrzynia biegów
Ręczna
Liczba biegów
5
6
6
6
6
6
6
Moc (KM)
100
11 0
120
130
150
145
156
180
Moc maksymalna norma CEE (kW)
74
81
88
96
11 0
107
11 5
130
Pojemność skokowa (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Średnica x skok (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Przy prędkości obrotowej (obr/min)
2 900
3 500
3 500
3 500
3 500
3 500
3 600
Maksymalny moment obrotowy norma CEE (mdaN)
250
320
320
400
400
400
Przy prędkości obrotowej (tr/min)
1 500
2 000
2 000
1 400
1 400
1 400
Paliwo
Olej napędowy
Olej napędowy
Olej napędowy
Olej napędowy
Olej napędowy
Olej napędowy
Katalizator
Ta k
Ta k
Ta k
Ta k
Ta k
Ta k
Filtr cząstek stałych
-
Ta k
-
Ta k
Ta k
Ta k
Ta k
Ta k
Ilość oleju silnikowego (w litrach) po
spuszczeniu starego oleju i wymianie fi ltra
6,4
6,2
6,4
6,2
6,2
9
9
9
Page 177 of 185
17
5
Stanowisko kierowcy
10
LOKALIZOWANIE
STANOWISKO KIEROWCY
Zestawy wskaźników, wyświetlacze,liczniki 30yy
Kontrolki 31-37
Wskaźniki 38-39
Przełączniki oświetlenia 47
Automatyczne włączanie świateł 48 Oświetlenie towarzyszące 48 Światła postojowe 49 yą
Otwieranie pokrywy silnika 137
Bezpieczniki 157-160
Mode, konfi guracja samochodu 79-82 Programowane ogrzewanie dodatkowe 62-64 Ogrzewanie dodatkowe, klimatyzacja z tyłu 60-61 Zawieszenie pneumatyczne 86 Stop & Start 43-45 Regulacja wysokości wiązki światła 49 Potencjometr oświetlenia 39 Ustawianie godziny 81
Wycieraczki przedniej / tylnej szyby 50
Spryskiwacz szyb / refl ektorów 50
Komputer pokładowy - MODE 79-82
Rozrusznik, stacyjka 41
Ruszanie na wzniesieniu 42
Regulator prędkości 51-53
Stały ogranicznik prędkości 118
Kierownica, regulacja głębokości 40 Sygnał dźwiękowy 115 Stanowisko kierowcy 8
Podnośniki szyb, lusterka wsteczne 77-78
Ryglowanie przestrzeni ładunkowej 29
Page 179 of 185
17
7

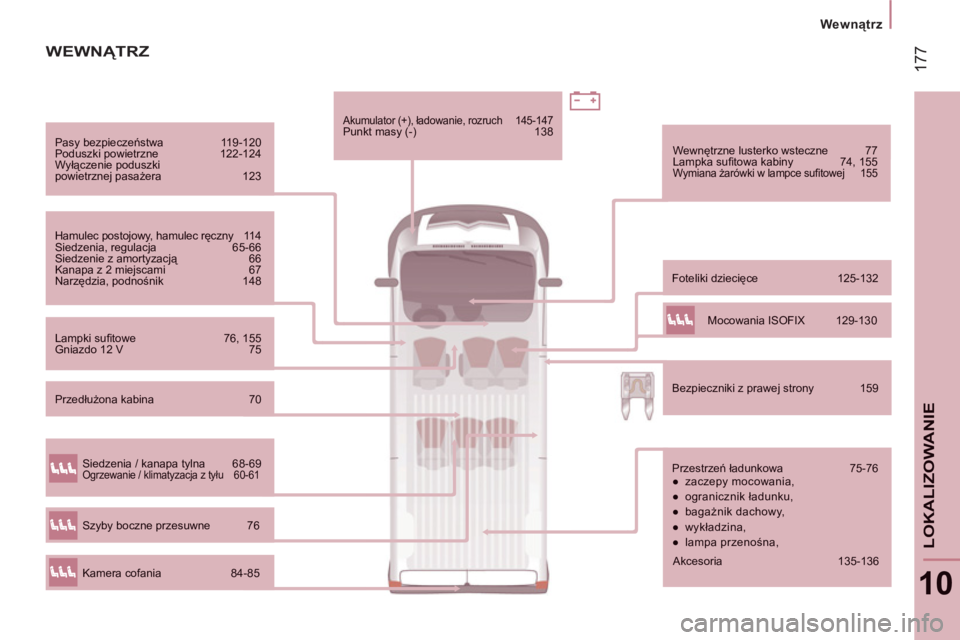

Wewnątrz
