2013 CITROEN JUMPER isofix

3

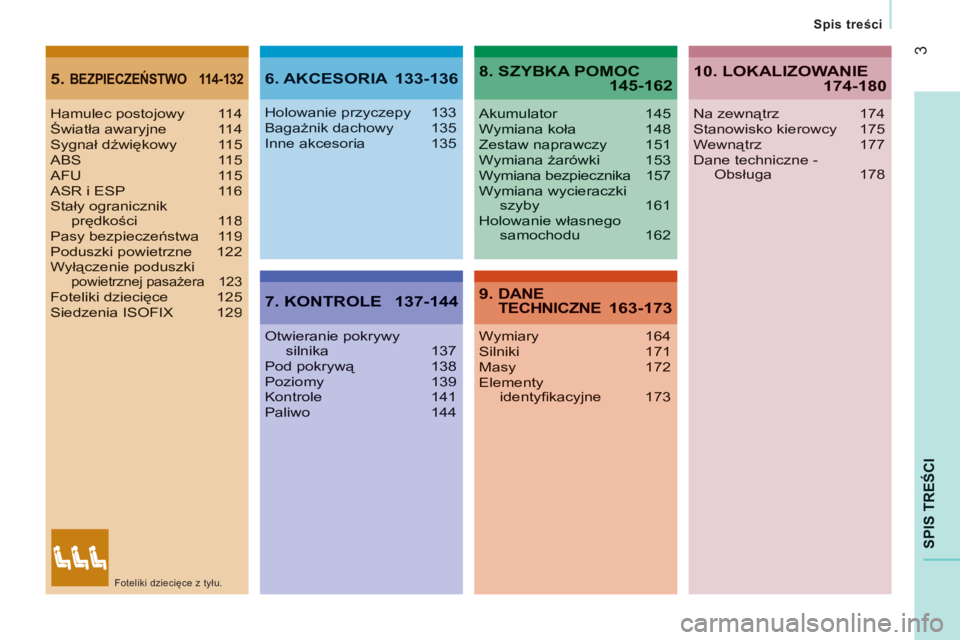

SPIS TREŚCI




Spis treści

5.BEZPIECZEŃSTWO 114-1326. AKCESORIA 133-136
7. KONTROLE 137-144
8. SZYBKA POMOC145-162
9. DANETECHNICZNE 163-173
Hamulec postojowy 114Światła awaryjne 114Sygnał dźwiękowy 115ABS 115AFU 115ASR i ESP 116Stały ogranicznik prędkości 118Pasy bezpieczeństwa 119Poduszki powietrzne 122Wyłączenie poduszkipowietrznej pasażera 123Foteliki dziecięce 125Siedzenia ISOFIX 129
Holowanie przyczepy 133Bagażnik dachowy 135Inne akcesoria 135
Otwieranie pokrywysilnika137Pod pokrywą 138Poziomy 139Kontrole 141Paliwo 144
Akumulator 145Wymiana koła 148Zestaw naprawczy 151Wymiana żarówki 153Wymiana bezpiecznika 157Wymiana wycieraczkiszyby 161Holowanie własnego samochodu 162
Wymiary 164 Silniki 171Masy 172Elementyidentyfi kacyjne 173
10. LOKALIZOWANIE174-180
Na zewnątrz 174Stanowisko kierowcy 175Wewnątrz 177Dane techniczne -Obsługa 178

Foteliki dziecięce z tyłu.

542
16


Wprowadzenie

Dwa zaczepy przednie, znajdujące się
między oparciem a siedziskiem i jeden
zaczep tylny umożliwiają przymocowanie
fotelika dziecięcego.
Mocowania ISOFIX

129




BEZPIECZEŃSTWO PASAŻERÓW



Aby wyłączyć przednią poduszkę powietrzną
pasażera, należy przeczytać rozdział
4 w części "MODE", a następnie w menu
"Poduszka powietrzna pasażera" wybrać OFF.
Kontrolka poduszki powietrznej w zestawie
wskaźników pali się przez cały okres jej
wyłączenia.


80
Funkcja uniemożliwia otwarcie bocznych
drzwi przesuwnych od wewnątrz.
Bezpieczeństwo dzieci

27

12
6


Przewożenie dzieci

Rozdział 5, część „Poduszki powietrzne”.
Funkcje fotelików dziecięcych oraz
wyłączenia poduszki powietrznej
pasażera są wspólne dla całej gamy
CITROËN.
Jeżeli nie ma możliwości wyłączenia
poduszki powietrznej pasażera, nie wolno
instalować fotelika dziecięcego „tyłem do
kierunku jazdy” na przednich fotelach.
Jeżeli samochód jest w nią wyposażony,
wyłączenie poduszki powietrznej pasażera
należy wybrać za pomocą przycisku MODE i
komputera pokładowego.

Zasady przewozu dzieci zależą od
danego kraju. Prosimy zapoznać się z
obowiązującymi przepisami w danym kraju.
Należy zapoznać się z listą fotelików
dopuszczonych w danym kraju. Mocowania
isofix, miejsca tylne, poduszka powietrzna
pasażera oraz jej wyłączenie zależą od
sprzedawanej wersji.








Poduszka powietrzna pasażera OFF

5
BEZPIECZEŃSTW
O
Przewożenie dzieci
MOCOWANIA "ISOFIX"

Samochód posiada homologację
zgodną z nowymi przepisami
ISOFIX. Dotyczy to trzech zaczepów dla każdego
siedzenia:


- dwóch zaczepów z przodu,
umieszczonych między oparciem
a siedziskiem fotela samochodu,
oznaczonych etykietą,

- jednego zaczepu z tyłu, do mocowania
górnego paska zwanego TOP TETHER,
oznaczonego inną etykietą.
System mocowania ISOFIX zapewnia
pewny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w dwa zamki, które łatwo mocowane są do
dwóch zaczepów z przodu.
Niektóre posiadają również górny pasek,
który łączy się z zaczepem tylnym.
Aby zaczepić ten pasek, należy podnieść
zagłówek fotela samochodu, a następnie
przełożyć zaczep między trzpieniami.
Przymocować hak do zaczepu tylnego, a
następnie napiąć górny pasek.
Nieprawidłowa instalacja fotelika
dziecię
cego w samochodzie nie zapewnia
bezpieczeństwa dziecka w przypadku kolizji.
Aby zapoznać się z gamą fotelików
dziecięcych ISOFIX, które mogą być
instalowane w Państwa samochodzie,
należy zapoznać się z tabelą
podsumowującą rozmieszczenie fotelików
dziecięcych ISOFIX. Jeżeli znajdują się na wyposażeniu
samochodu, ustawowe mocowania ISOFIX
są oznaczone etykietami.

Przewożenie dzieci

TABELA PODSUMOWUJĄCA INSTALACJĘ FOTELIKÓW DZIECIĘCYCH ISOFIX

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie na
siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX, klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą
od A
do G
, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.






Poniżej
10 kg
(grupa 0)
Do około
6 miesiąca

Poniżej 10 kg
(grupa 0)
Poniżej 13 kg
(grupa 0+)
Do około 1 roku

Od 9 do 18 kg (grupa 1)
Od 1 roku do około 3 lat

Typ fotelika dziecięcego ISOFIX

Gondola


"tyłem do kierunku
jazdy"


"przodem do kierunku jazdy"


Klasa rozmiaru ISOFIX

F


G


C


D


E


C


D


A


B1

Miejsca tylne boczne
Rząd 2
z fotelami pojedynczymi w Rzę
dzie 1

IUF


IUF


IUF


Miejsca tylne boczne Rząd 2
z kanapą 2 miejscową w Rzędzie 1

IUF


IUF


IUF


X


IUF


IUF :
Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
ISOFIX. Foteliki dziecięce ISOFIX
"przodem do kierunku jazdy"
wyposażone w górny pasek,
mocowany do górnego zaczepu na
miejscach ISOFIX samochodu.
X :
Miejsce nieprzystosowane do instalacji
fotelika dziecięcego ISOFIX w danym
rozmiarze.

17
7


Wewnątrz
10
LOKALIZOWANIE
Pasy bezpieczeństwa 119-120 Poduszki powietrzne 122-124 Wyłączenie poduszkipowietrznej pasażera 123
Hamulec postojowy, hamulec ręczny 114 Siedzenia, regulacja 65-66 Siedzenie z amortyzacją 66 Kanapa z 2 miejscami 67 Narzędzia, podnośnik 148

Foteliki dziecięce 125-132

Wewnętrzne lusterko wsteczne 77
Lampka sufi towa kabiny 74, 155
Wymiana żarówki w lampce sufi towej 155
Lampki sufi towe 76, 155 Gniazdo 12 V 75

Akumulator (+), ładowanie, rozruch 145-147
Punkt masy (-) 138


Bezpieczniki z prawej strony 159
WEWNĄTRZ


Przestrzeń ładunkowa 75-76


●
zaczepy mocowania,

●
ogranicznik ładunku,

●
bagażnik dachowy,

●
wykładzina,

●
lampa przenośna,



Siedzenia / kanapa tylna 68-69 Ogrzewanie / klimatyzacja z tyłu 60-61


Kamera cofania 84-85

Szyby boczne przesuwne 76
Mocowania ISOFIX 129-130
Przedłu
*ona kabina 70


Akcesoria 135-136
