BEZPIECZEŃSTW
O

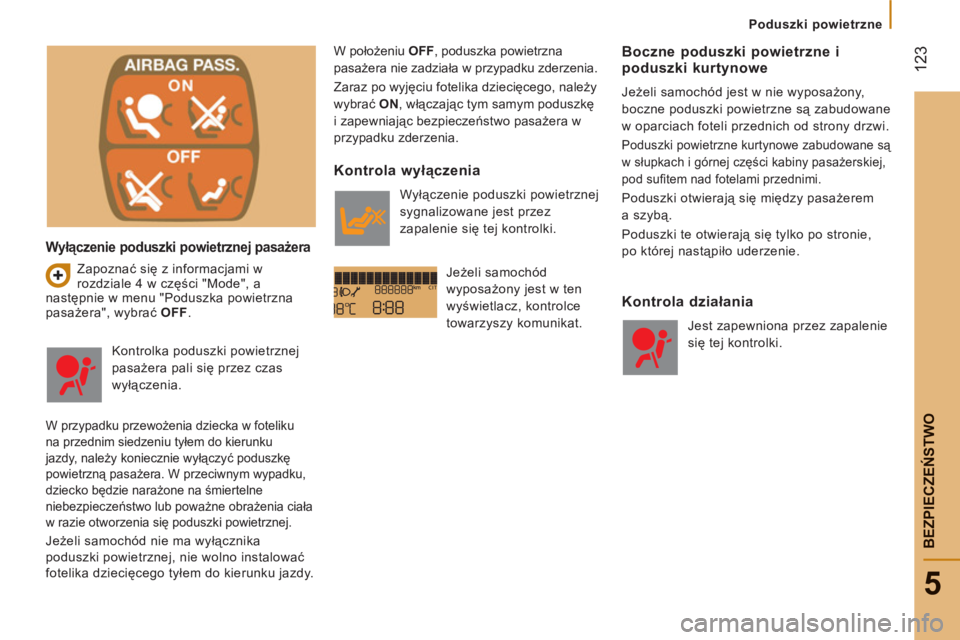

Poduszki powietrzne
Wyłączenie poduszki powietrznej pasażera

Zapoznać się z informacjami w
rozdziale 4 w części "Mode", a
następnie w menu "Poduszka powietrzna
pasażera", wybrać OFF
.

W położeniu OFF
, poduszka powietrzna
pasażera nie zadziała w przypadku zderzenia.
Zaraz po wyjęciu fotelika dziecięcego, należy
wybrać ON
, włączając tym samym poduszkę
i zapewniając bezpieczeństwo pasażera w
przypadku zderzenia.
Boczne poduszki powietrzne i poduszki kurtynowe

Jeżeli samochód jest w nie wyposażony,
boczne poduszki powietrzne są zabudowane
w oparciach foteli przednich od strony drzwi.
Poduszki powietrzne kurtynowe zabudowane są
w słupkach i górnej części kabiny pasażerskiej,
pod sufi tem nad fotelami przednimi.

Poduszki otwierają się między pasażerem
a szybą.
Poduszki te otwierają się tylko po stronie,
po której nastąpiło uderzenie.
Kontrolka poduszki powietrznej
pasażera pali się przez czas
wyłączenia.

W przypadku przewożenia dziecka w foteliku
na przednim siedzeniu tyłem do kierunku
jazdy, należy koniecznie wyłączyć poduszkę
powietrzną pasażera. W przeciwnym wypadku,
dziecko będzie narażone na śmiertelne
niebezpieczeństwo lub poważne obrażenia ciała
w razie otworzenia się poduszki powietrznej.
Jeżeli samochód nie ma wyłącznika
poduszki powietrznej, nie wolno instalować
fotelika dziecięcego tyłem do kierunku jazdy.

Kontrola wyłączenia

Wyłączenie poduszki powietrznej
sygnalizowane jest przez
zapalenie się tej kontrolki.
Jeżeli samochód
wyposażony jest w ten
wyświetlacz, kontrolce
towarzyszy komunikat.
Kontrola działania

Jest zapewniona przez zapalenie
się tej kontrolki.

124


Poduszki powietrzne


Praktyczne wskazówki


Jeżeli samochód jest wyposażony

w
poduszki powietrzne przednie, boczne

i

kurtynowe

, aby zapewnić

ich w pe

ł

ni

skuteczne działanie

,

należy zachować
następujące środki ostrożności:
Zapinać właściwie pasy bezpieczeństwa,
pamiętając o ich odpowiednim ułożeniu.
Przyjmować normalną i pionową pozycję
siedzącą.
Nic nie trzymać między pasażerami i
poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...).
Mogłyby one zakłócić działanie poduszek
lub spowodować skaleczenia u pasaż
erów.
Naprawy systemu poduszek powietrznych
muszą być wykonywane w ASO SIECI
CITROËN.
W przypadku gdy pojazd uległ wypadkowi
lub gdy był skradziony, należy koniecznie
sprawdzić system poduszek powietrznych.
Przednie poduszki powietrzne

Nie prowadzić trzymając kierownicę za jej
ramiona lub opierając ręce na jej środku.
Pasażer nie powinien trzymać nóg na
desce rozdzielczej.
W miarę możliwości powstrzymać się
od palenia (papieros, fajka), ponieważ
uruchomienie poduszki w tym czasie
mogłoby spowodować rany.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Boczne poduszki powietrzne

Na fotele można zakładać wyłącznie
pokrowce dopuszczane przez Markę.
Skontaktować się z ASO SIECI CITROËN.
Nigdy niczego nie mocować i nie przyklejać
na oparciach siedzeń, mogłoby to
spowodować skaleczenia klatki piersiowej
lub ramion w przypadku zadziałania bocznej
poduszki powietrznej.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.

Poduszki kurtynowe

Nigdy niczego nie mocować i nie
przyklejać na słupkach i suficie, mogłoby to
spowodować skaleczenia klatki piersiowej
lub ramion podczas zadziałania poduszki
kurtynowej.
Nie odkręcać śrub uchwytów umieszczonych
na suficie, służą one do mocowania
poduszki kurtynowej.

132


Przewożenie dzieci

ZALECENIA DOTYCZĄCE FOTELIKÓWDZIECIĘCYCH

Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego, ograniczając
maksymalnie luz
względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy", oparcie
fotelika powinno przylegać do oparcia fotela
nie dotykając przy tym zagłówka.
W przypadku demontażu zagłówka, należy
go schować lub zabezpieczyć w taki sposób,
by w sytuacji nagłego hamowania, nie
stwarzał zagrożenia.
Dzieci poniżej 10 roku życia nie mogą być
przewożone na przednim siedzeniu pasażera
w położeniu "przodem do kierunku jazdy",
chyba że tylne siedzenia są już zajęte przez
inne dzieci lub gdy tylne siedzenia nie nadają
się do użytku lub są
zdemontowane.

Wyłączyć poduszkę powietrzną pasażera w
momencie instalacji fotelika dziecięcego na przednim
siedzeniu w położeniu "tyłem do kierunku jazdy".

W innym przypadku, dziecko byłoby narażone
na poważne obrażenia ciała lub śmierć w
momencie rozwinięcia się poduszki powietrznej.


Dla zachowania bezpieczeństwa, należy
pamiętać, by nie zostawiać:


- dziecka/dzieci bez opieki w
samochodzie,

- dziecka lub zwierzęcia w samochodzie
na słońcu, przy zamkniętych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu otworzeniu
drzwi, należy włączyć mechanizm
"Bezpieczeństwo dzieci".
Szyb tylnych nie należy otwierać bardziej niż
o jedną trzecią.
Aby osłonić małe dziecko przed promieniami
słonecznymi, należy założyć na tylne szyby
żaluzje boczne.

Instalacja podstawki podwyższającej

Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka,
nie dotykając szyi.
Należy upewnić się, czy część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.

CITROËN zaleca stosowanie podstawek
podwyższających wraz z oparciem, wyposażonych
w prowadnicę pasa na poziomie ramion.

Pogłębiona kabina

Nie instalować fotelików dziecięcych,
podstawek podwyższających lub nosidełek
na tylnych miejscach pogłębionej kabiny.

134
134

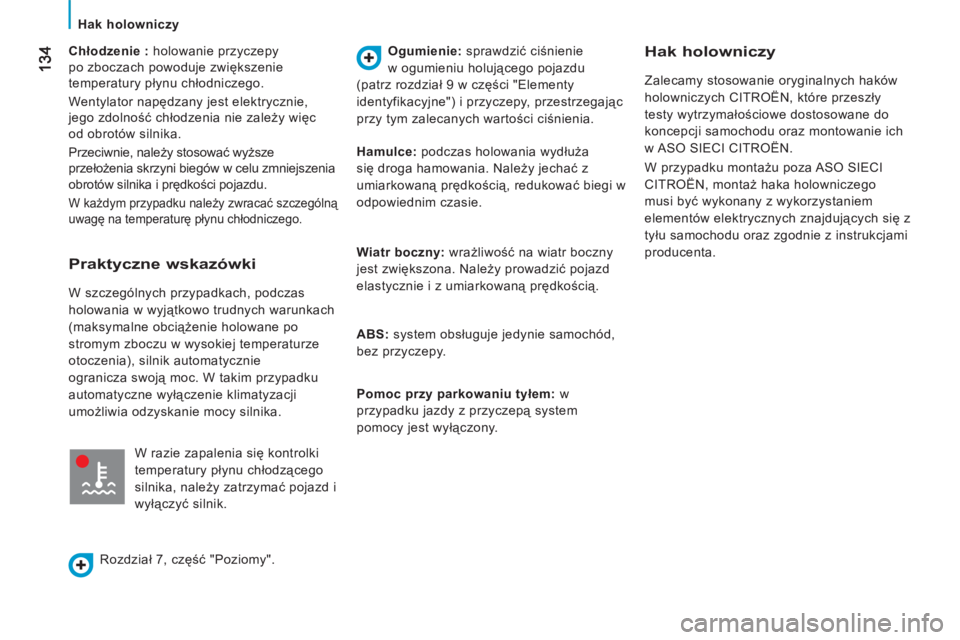

Hak holowniczy

Chłodzenie :
holowanie przyczepy
po zboczach powoduje zwiększenie
temperatury płynu chłodniczego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc
od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu zmniejszenia
obrotów silnika i prędkości pojazdu.

W każdym przypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodniczego.


Ogumienie:
sprawdzić ciśnienie
w ogumieniu holującego pojazdu
(patrz rozdział 9 w części "Elementy
identyfikacyjne") i przyczepy, przestrzegając
przy tym zalecanych wartości ciśnienia.
Hak holowniczy

Zalecamy stosowanie oryginalnych haków
holowniczych CITROËN, które przeszły
testy wytrzymałościowe dostosowane do
koncepcji samochodu oraz montowanie ich
w ASO SIECI CITROËN.
W przypadku montażu poza ASO SIECI
CITROËN, montaż haka holowniczego
musi być wykonany z wykorzystaniem
elementów elektrycznych znajdujących się z
tyłu samochodu oraz zgodnie z instrukcjami
producenta.


Praktyczne wskazówki

W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane po
stromym zboczu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
W razie zapalenia się kontrolki
temperatury płynu chłodzącego
silnika, należy zatrzymać pojazd i
wyłączyć silnik.
Rozdział 7, część "Poziomy".
Hamulce:
podczas holowania wydłuża
się droga hamowania. Należy jechać z
umiarkowaną prędkością, redukować biegi w
odpowiednim czasie.

Wiatr boczny:
wrażliwość na wiatr boczny
jest zwiększona. Należy prowadzić pojazd
elastycznie i z umiarkowaną prędkością.

ABS:
system obsługuje jedynie samochód,
bez przyczepy.

Pomoc przy parkowaniu tył
em:
w
przypadku jazdy z przyczepą system
pomocy jest wyłączony.

135
6
AKCESORI
A

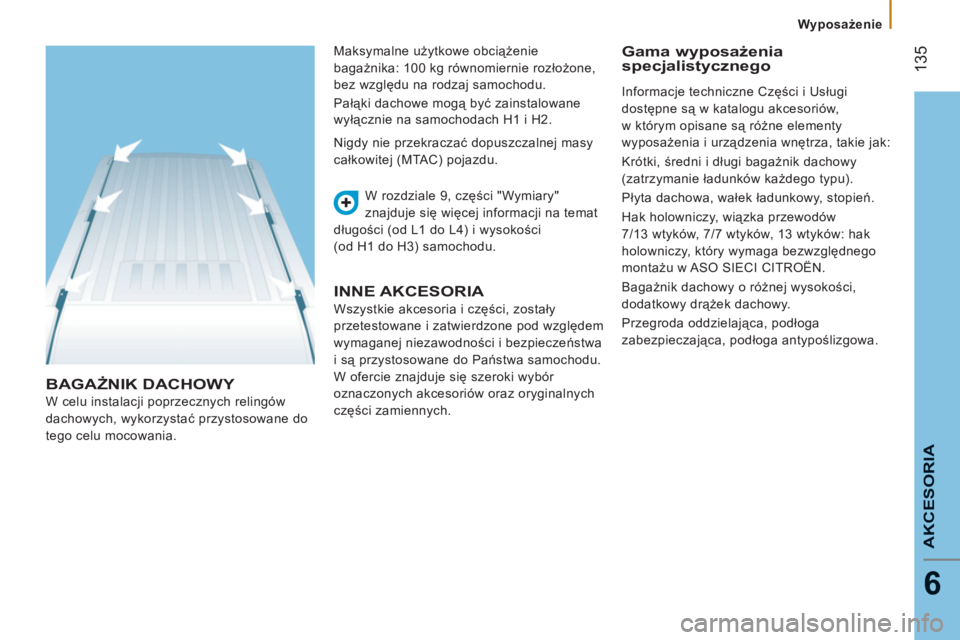

Wyposażenie
BAGAŻNIK DACHOWY

W celu instalacji poprzecznych relingów
dachowych, wykorzystać przystosowane do
tego celu mocowania. W rozdziale 9, części "Wymiary"
znajduje się więcej informacji na temat
długości (od L1 do L4) i wysokości
(od H1 do H3) samochodu. Nigdy nie przekraczać dopuszczalnej masy
całkowitej (MTAC) pojazdu.

INNE AKCESORIA

Wszystkie akcesoria i części, zostały
przetestowane i zatwierdzone pod względem
wymaganej niezawodności i bezpieczeństwa
i są przystosowane do Państwa samochodu.
W ofercie znajduje się szeroki wybór
oznaczonych akcesoriów oraz oryginalnych
części zamiennych.
Gama wyposażenia
specjalistycznego Maksymalne użytkowe obciążenie
bagażnika: 100 kg równomiernie rozłożone,
bez względu na rodzaj samochodu.
Pałąki dachowe mogą być zainstalowane
wyłącznie na samochodach H1 i H2. Informacje techniczne Części i Usługi
dostępne są w katalogu akcesoriów,
w którym opisane są różne elementy
wyposażenia i urządzenia wnętrza, takie jak:
Krótki, średni i długi bagażnik dachowy
(zatrzymanie ładunków każdego typu).
Płyta dachowa, wałek ładunkowy, stopień.
Hak holowniczy, wiązka przewodów
7/13 wtyków, 7/7 wtyków, 13 wtyków: hak
holowniczy, który wymaga bezwzględnego
montażu w ASO SIECI CITROËN.
Bagażnik dachowy o różnej wysokości,
dodatkowy drążek dachowy.
Przegroda oddzielająca, podłoga
zabezpieczaj
ąca, podłoga antypoślizgowa.

136

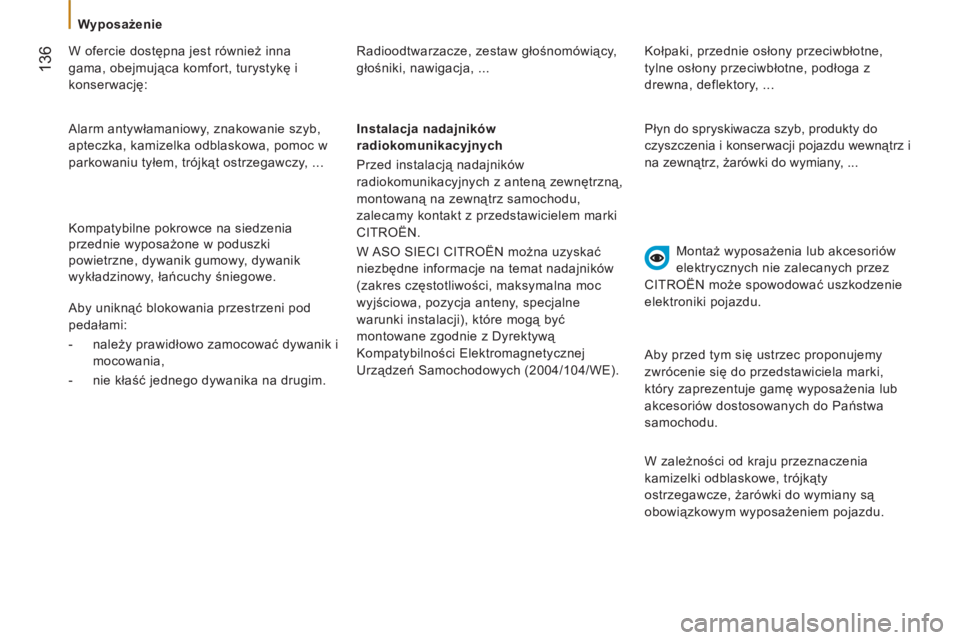

Wyposażenie

W ofercie dostępna jest również inna
gama, obejmująca komfort, turystykę i
konserwację: Radioodtwarzacze, zestaw głośnomówiący,
głośniki, nawigacja, ...
Montaż wyposażenia lub akcesoriów
elektrycznych nie zalecanych przez
CITROËN może spowodować uszkodzenie
elektroniki pojazdu.
Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych z anteną zewnętrzną,
montowaną na zewnątrz samochodu,
zalecamy kontakt z przedstawicielem marki
CITROËN.
W ASO SIECI CITROËN można uzyskać
niezbędne informacje na temat nadajników
(zakres częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą być
montowane zgodnie z Dyrektywą
Kompatybilności Elektromagnetycznej
Urządzeń Samochodowych (2004/104/WE). Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, pomoc w
parkowaniu tył
em, trójkąt ostrzegawczy, ...
Kompatybilne pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, dywanik gumowy, dywanik
wykładzinowy, łańcuchy śniegowe.
Aby uniknąć blokowania przestrzeni pod
pedałami:


- należy prawidłowo zamocować dywanik i
mocowania,

- nie kłaść jednego dywanika na drugim. Kołpaki, przednie osłony przeciwbłotne,
tylne osłony przeciwbłotne, podłoga z
drewna, deflektory, ...
Płyn do spryskiwacza szyb, produkty do
czyszczenia i konserwacji pojazdu wewnątrz i
na zewnątrz, żarówki do wymiany, ...
Aby przed tym się ustrzec proponujemy
zwrócenie się do przedstawiciela marki,
który zaprezentuje gamę wyposażenia lub
akcesoriów dostosowanych do Państwa
samochodu.
W zależności od kraju przeznaczenia
kamizelki odblaskowe, trójkąty
ostrzegawcze, żarówki do wymiany są
obowi
ązkowym wyposażeniem pojazdu.

139
7
KONTROL
E

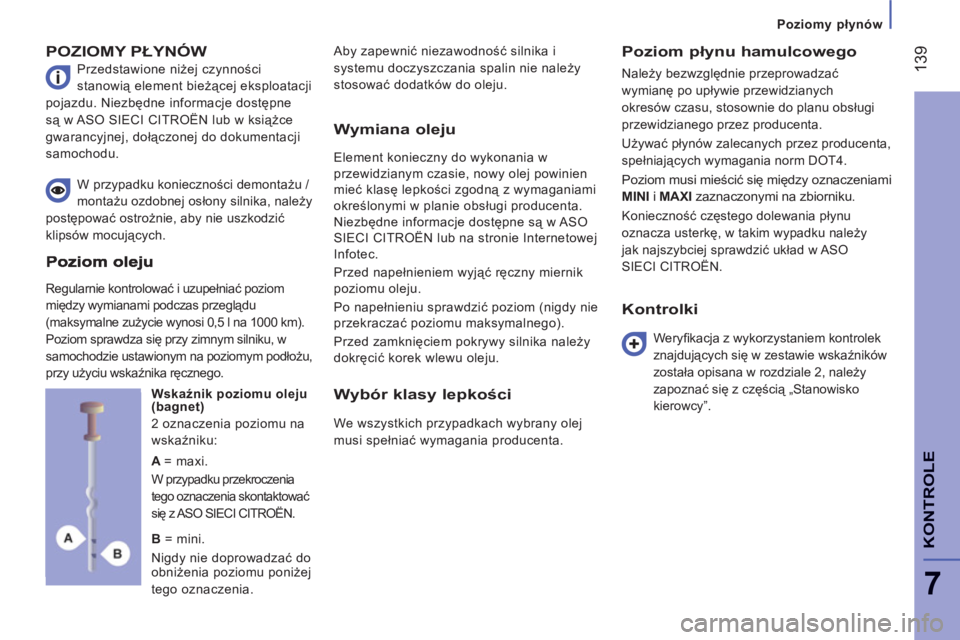

Poziomy płynów
POZIOMY PŁYNÓW

Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w ASO SIECI CITROËN lub w książce
gwarancyjnej, dołączonej do dokumentacji
samochodu. Aby zapewnić niezawodność silnika i
systemu doczyszczania spalin nie należy
stosować dodatków do oleju.

Poziom płynu hamulcowego

Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez producenta,
spełniających wymagania norm DOT4.

Poziom musi mieścić się między oznaczeniami
MINI
i MAXI
zaznaczonymi na zbiorniku.

Konieczność częstego dolewania płynu
oznacza usterkę, w takim wypadku należy
jak najszybciej sprawdzić układ w ASO
SIECI CITROËN. W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika, należy
postępować ostrożnie, aby nie uszkodzić
klipsów mocujących.

Wskaźnik poziomu oleju
(bagnet)
2 oznaczenia poziomu na
wskaźniku:


Wymiana oleju

Element konieczny do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w ASO
SIECI CITROËN lub na stronie Internetowej
Infotec.
Przed napełnieniem wyjąć ręczny miernik
poziomu oleju.
Po napełnieniu sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika należy
dokręcić korek wlewu oleju.


Wybór klasy lepkości

We wszystkich przypadkach wybrany olej
musi spełniać wymagania producenta.
Kontrolki


Weryfi kacja z wykorzystaniem kontrolek
znajdujących się w zestawie wskaźników
została opisana w rozdziale 2, należy
zapoznać się z częścią „Stanowisko
kierowcy”.

A
= maxi.
W przypadku przekroczenia
tego oznaczenia skontaktować
się z ASO SIECI CITROËN.

B
= mini.

Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu
(maksymalne zużycie wynosi 0,5 l na 1000 km).
Poziom sprawdza się przy zimnym silniku, w
samochodzie ustawionym na poziomym podłożu,
przy użyciu wskaźnika ręcznego.

14
1
7
KONTROL
E
Kontrole
CZYNNOŚCI KONTROLNE
Filtr powietrza i filtr kabiny

Zanieczyszczony filtr kabiny może obniżyć
wydajność systemu klimatyzacji i wywoływać
nieprzyjemne zapachy. Należy zapoznać się
z książką gwarancyjną, w której zaznaczone
są terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz użycia samochodu
(jazda miejska...), wkłady należy wymieniać
dwa razy częściej, rozdział 7, część „Pod
pokrywą”.
Manualna skrzynia biegów

Należy kontrolować poziom według planu
przeglądów producenta.
Aby przeprowadzić sprawdzenie
głównych poziomów płynów i kontrolę
poszczególnych elementów samochodu
zgodnie z planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce gwarancyjnej dla
danego rodzaju silnika.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty wysokiej
klasy o identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy,
CITROËN wybiera i proponuje odpowiednio
dobrane produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod
wysokim ciśnieniem.

Zbyt duży skok hamulca lub spadek
skuteczności hamowania oznaczają
konieczność przeprowadzenia regulacji
nawet między przeglądami.
Kontrolę układu wykonuje ASO SIECI
CITROËN. Spuszczenie wody znajdującej się w odstojniku filtra oleju napędowego

Jeżeli kontrolka zapali się należy
spuścić wodę z odstojnika filtra,
to samo robimy przy każdej
wymianie oleju silnikowego.
Aby usunąć wodę należy odkręcić
korek spustowy lub czujnik wody w oleju
napędowym, umieszczony u podstawy
fi ltra. Odczekać aż woda spłynie całkowicie.
Następnie dokręcić korek spustowy lub czujnik
wody.
W silnikach HDI zastosowano najnowsze
rozwiązania techniczne. Każda czynność
serwisowa wymaga szczególnych kwalifi kacji,
które jest w stanie zagwarantować jedynie
ASO SIECI CITROËN.
Akumulator

Przed zimą należy sprawdzić akumulator w
ASO SIECI CITROËN.

Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy;
intensywność zużycia ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między przeglądami.

Poza wyciekiem w układzie obniżenie poziomu
płynu hamulcowego może wskazywać na
zużycie się klocków hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Więcej informacji związanych z
kontrolą stopnia zużycia tarcz / bębnów
hamulcowych otrzymają Państwo w ASO
SIECI CITROËN.
Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.






Obecność tej etykiety, zwłaszcza w połączeniu z
funkcją Stop & Start, wskazuje na zastosowanie
akumulatora ołowiowego 12 V, o specjalnej
technologii i parametrach, wymagającego, w
przypadku wymiany albo odłączenia, interwencji
wyłącznie ze strony ASO sieci CITROËN lub
warsztatu specjalistycznego.
