2013 CITROEN DS5 Navodila Za Uporabo (in Slovenian)

191Praktične informacije


Odstranitev vložka
)Pospravite črno cev.)Z bele cevi odstranite kolenast nastavek. )Kompresor dr

Zamenjava kolesa Zamenjava okvarjenega kolesa s pomočjo orodja, ki se nahaja v vozilu*.
Orodje je nameščeno v pr tljažniku pod talno
oblogo.
Dostop do orodja

Seznam orodja *
Zaznavanje prenizkega tlakav pnevmatikah

Rezervno kolo ni opremljeno zzaznavalom. Predr to pnevmatiko morajo popraviti v CITROËNOVI ser visni mreži ali v usposobljeni ser visni delavnici.
Orodje je namenjeno vašemu vozilu in se lahko
razlikuje glede na opremo. Ne uporabljajte ga v
druge namene. 1. Ključ za odstranitev kolesa
Z njim s kolesa odstranite okrasni pokrov in pritrditvene vijake.2.Dvigalka z ročico
Z njo dvignete vozilo. 3.Pinceta za pokrovčke vijakov
Z njim lahko odstranite okrasne pokrovčke
vijakov na aluminijastem platišču. 4.
Orodje za odstranitev okrasnih pokrovov
Z njim odstranite okrasni pokrov s kolesa z aluminijastim platiščem.
5. Nasadni ključ za varnostni vijak proti kraji (nameščen je v predalu pred sprednjimsopotnikovim sedežem) Z njim in s ključem za odstranitev kolesa
odstranite s kolesa posebne varnostne
vi
jake za za

Praktične informacije

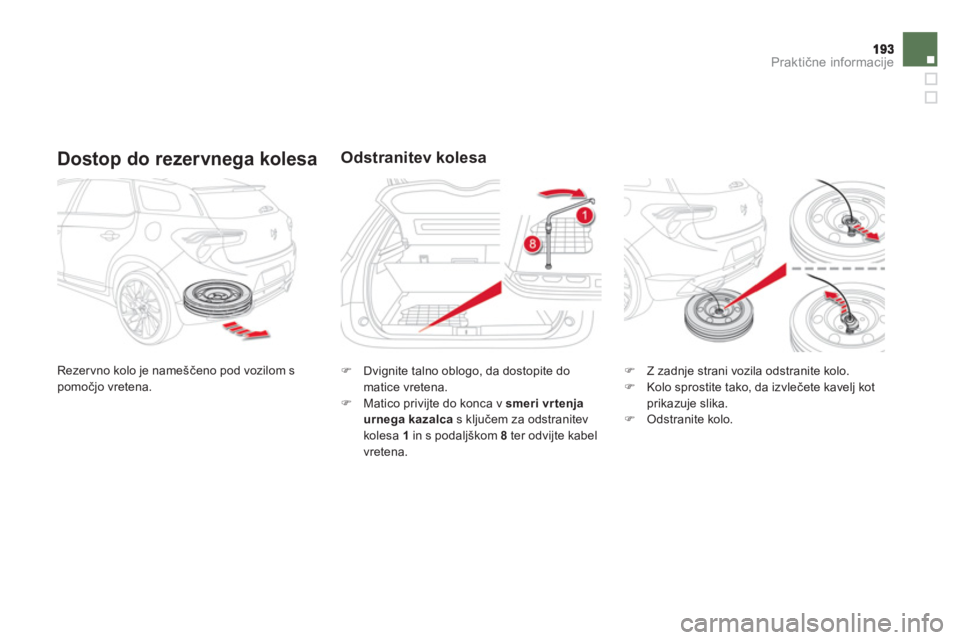

Dostop do rezervnega kolesa

Rezervno kolo je nameščeno pod vozilom s pomočjo vretena.
Odstranitev kolesa
)
Dvignite talno oblogo, da dostopite do
matice vretena. ) Matico privijte do konca v smeri vr tenjaurnega kazalca
s ključem za odstranitev kolesa 1in s podaljškom 8
ter odvijte kabel
vretena.
) Z zadnje strani vozila odstranite kolo. )
Kolo sprostite tako, da izvlečete kavelj kotprikazuje slika. )
Odstranite kolo.

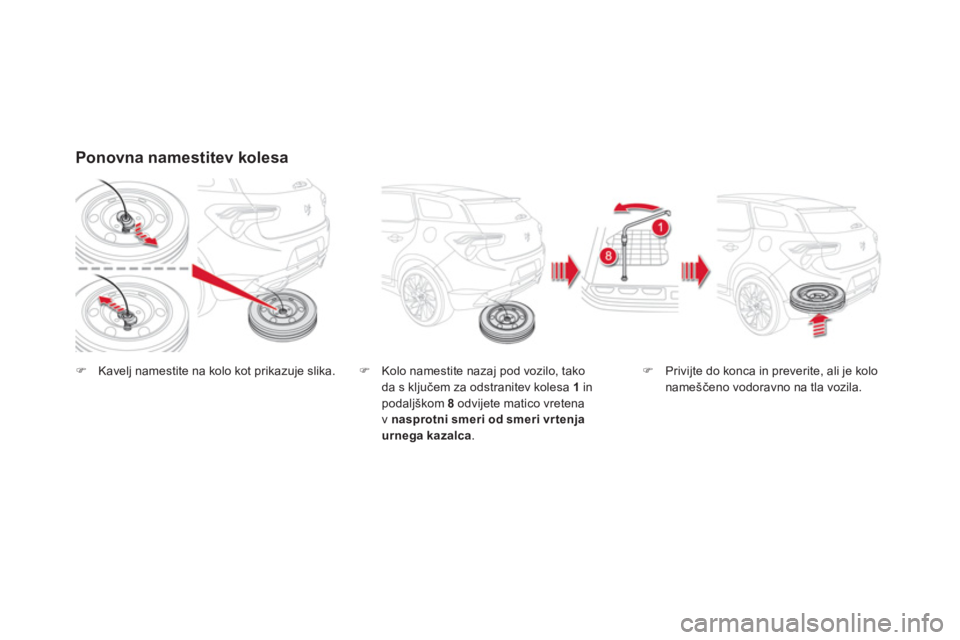

Ponovna namestitev kolesa
)Kavelj namestite na kolo kot prikazuje slika. ) Kolo namestite nazaj pod vozilo, tako
da s ključem za odstranitev kolesa 1inpodaljškom 8odvijete matico vretena
v nasprotni smeri od smeri vr tenjaurnega kazalca.
)Privijte do konca in preverite, ali je koloname

195
Praktične informacije
Odstranitev kolesa


Parkiranje vozila

Vozilo par kirajte tako, da ne ovira prometa. Podlaga naj bo vodoravna, trdna in nedrseča.
Zategnite ročno zavoro, razen če je taprogramirana v samodejnem načinu, izključite kontakt in prestavite v prvo prestavo *
, da blokirate kolesa.
Preverite vklop kontrolne lučke za zaviranje in kontrolne lučke P
na upravljalni ročici parkirne zavore.
Prepričajte se, da so potniki zapustili vozilo in se nahajajo na varnemobmočju.
Nikoli ne opravljajte del pod vozilom, ki
je dvignjeno samo z dvigalko. Uporabitepodstavek.


Potek odstranitve kolesa
)
Glede na opremo, z orodjem 3
z vsakega vijaka odstranite pokrovčke ali z orodjem 4 odstranitepokrov pesta.)
Nasadni ključ za varnostne vijake 5
namestite na ključ za odstranitev kolesa 1
, da odvijete
varnostni vijak (odvisno od opreme).) Ostale vijake odvijte (za največ četrt vrtljaja) samo s ključem za odstranitev kolesa 1.


*

Položaj R
pri robotiziranem ročnem menjalniku, položaj Ppa pri samodejnem menjalniku

)Dvigalko 2namestite pod eno izmedsprednjih dvižnih mest Aali zadnjih dvižnihmest Bna podvozju, najbližje kolesu, ki ga menjate.
)Dvignite vozilo za toliko, da je med kolesom in tlemi dovolj prostora za namestitev rezer vnega kolesa, ki ni predr to.)Odstranite vijake in jih odlo

197
Praktične informacije


Namestitev kolesa
Pritrditev zasilnega rezervnega kolesa
Če je vozilo opremljeno z aluminijastimi platišči, je normalno, če pri privijanjuvijakov ugotovite, da se vijačnepodložke ne stikajo s platiščem zasilnega rezervnega kolesa. Pritrditevkolesa zagotavlja konična oporavsakega vijaka.
Po zamenjavi kolesa
Preden namestite predrto pnevmatikov pr tljažnik ( vendar ne v prostor za shranjevanje zasilnega rezer vnegakolesa ), odstranite osrednji pokrov.Če uporabite zasilno rezervno kolo, z njim ne smete preseči hitrosti 80 km/h. V CITROËNOVI servisni mreži ali v usposobljeni servisni delavnici najpreverijo privitost vijakov in zračni tlak vrezervni pnevmatiki.
Poskrbite za popravilo predr te pnevmatike in jo čimprej namestitenazaj na vozilo.


Potek namestitve kolesa
)
Namestite kolo na pesto. )
Vijake ročno privijte do konca.)
S ključem za odstranitev kolesa 1in znasadnim ključem za varnostne vijake5nekoliko privijte varnostni vijak.)
Samo s ključem za odstranitev kolesa 1nekoliko privijte ostale vijake.

)Spustite vozilo na tla.)Zlo
