2013 CITROEN DS5 HYBRID ESP

203Praktiskā informācija


Pirms neesat pievienojuši balto caurulītiriepas ventilim, neslēdziet kompresoru ; izšļāksies hermētiskais produkts.
)Iedarbiniet kompresoru, ieslēdzot slēdzi Bpozīcijā "I"
, līdz spiediens riepās sasniedz
2,0 bārus.

Hermetizācijas produkts zem spiediena ir iepildīts riepā ; neatvienojiet vārsta caurulišīs darbības laikā (iespējams notraipīties).
)
Noņemiet komplektu un atskrūvējiet baltocauruli.Uzmanieties, lai nesasmērētu savu
automašīnu ar šķidruma paliekām.
Novietojiet komplektu ērti sasniedzamā
vietā. ) Nekavējoties uzsāciet braukšanu,
nobrauciet apmēram piecus km nelielā
ātrumā
(no 20 līdz 60 km/h), lai bojājums
varētu aizlīmēties. )
Apstādiniet automašīnu un pārbaudiet
remontēto vietu un ar komplekta palīdzību
pārbaudiet spiedienu riepā.



Riepas spiediena detektors

Ja automašīna aprīkota ar riepu spiediena detektoru, zema spiedienariepā indikators vienmēr būs iedegts pēc riteņa salabošanas, līdz sistēma netiks nojauna iestatīta CITROËN pārstāvniecībāvai kvalificētā remontdarbnīcā.



Ja apmēram piecu minūšu laikā jumsneizdodas sasniegt šādu spiedienu, tas nozīmē, ka riepa vairs navsaremontējama ; jautājumā par jūsu automašīnas evakuāciju sazinieties ar CITROËN pārstāvniecību vai kvalificēturemontdarbnīcu.

211Praktiskā informācija


Riteņa uzlikšana
Mazā izmēra rezerves riteņauzstādīšana
Ja jūsu automašīna aprīkota ar alumīnija riteņu diskiem, tas ir pilnīgi normāli, ka, uzstādot atpakaļ riteni,pievelkot skrūves, blīves nesaskaras ar mazā izmēra rezerves riteni. Ritenis nostiprinās, nospiežot uz katras skrūves koniskā gala.
Pēc riteņa maiņas
Lai kārtīgi ievietotu bojāto riteni bagāžas nodalījumā ("galetes" tipa ritenim nav atsevišķas vietas), pavelciet uz āru centrālo pārsegu.Izmantojot "galetes" tipa rezerves riteni, nepārsniedziet ātrumu, kas lielāks par 80 km/h.Iespējami ātri pārbaudiet rezerves riteņa stiprinājumu un skrūvjuspriegojumu CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.Iespējami ātri salabojiet bojāto riteni un uzstādiet to uz automašīnas.


Darbību saraksts
)
Uzstādiet vietā riteni.)
Ar roku pieskrūvējiet skrūves.)
Viegli pievelciet pretzagšanas skrūvi, izmantojot riteņa atslēgu 1, kas aprīkota ar
rīku pretaizdzīšanas skrūvju uzskrūvēšanai 5.)
Viegli pievelciet citas skrūves, izmantojot
riteņa atslēgu 1.

215
Praktiskā informācija
Tālās gaismas (ksenona modelis)
)
Noņemiet plastmasas vāku, pavelkot mēlīti. )
izņemiet spuldzi ar savienotāju, nospiežot uz mēlītes lejasdaļā. )
Izņemiet spuldzi, lai to nomainītu. Salikšanu veiciet izjaukšanai apgrieztā secībā.


Lukturi ir aprīkoti ar polikarbonātastiklojumu, kas pārklāts ar aizsarglaku :)
netīriet to ne ar asām vaiabrazīvām drāniņām, nešķīdinātāju vai kodīgu vielu
;)
izmantojiet sūkli un ziepjūdeni vai pH neitrālu līdzekli ;)
mazgājot netīrumus un izmantojot augstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uzgalvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu tolakojumu un hermētiskās apmales. Tuvās gaismas gaismas(modelis ar ksenona lukturiem)

Ksenona lampas nomaiņa veicama CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā, jo pastāv elektrotrieciena risks.
Ieteicams mainīt abas D1S lampas vienlaicīgi, bojājumam parādoties vienai lampai.

Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vismaz dažas minūtes (iespējams smagi apdedzināties). )Nepieskarieties spuldzītēm ar pirkstiem. Izmantojiet neplūksnainu drāniņu. Lai nesabojātu lukturi, obligāti izmantojamas vienīgi antiultravioletostaru (UV) tipa lampas.Bojāto spuldzīti nomainiet tikai ar tādu pašu jaunu spuldzīti, kam ir tāds patsatsauces numurs un parametri.

Pēc akumulatora ievietošanas atpakaļStop & Start aktivizēsies tikai pēc vairākām stundām atkarībā no laikaapstākļiem un akumulatora lādiņastāvokļa (līdz pat 8 stundām). Ja Jūsu automašīnas akumulatora bateri
ja ir
izlādējusies, dzinēju iespējams iedarbināt no jaunaar rezerves akumulatora baterijas (ārēju vai nocitas automašīnas) un rezerves vadu palīdzību.

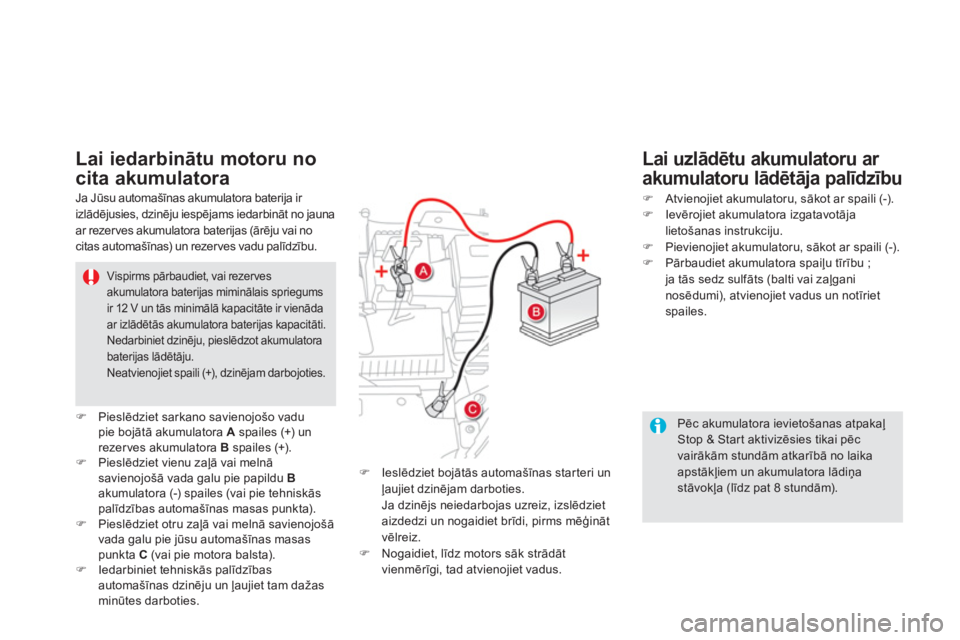

Lai iedarbinātu motoru no
cita akumulatora


Vispirms pārbaudiet, vai rezervesakumulatora baterijas miminālais spriegumsir 12 V un tās minimālā kapacitāte ir vienādaar izlādtās akumulatora baterijas kapacitāti. Nedarbiniet dzinēju, pieslēdzot akumulatora baterijas lādtāju.
Neatvienojiet spaili (+), dzinējam darbojoties.
)Pieslēdziet sarkano savienojošo vadu pie bojātā akumulatora Aspailes (+) un rezerves akumulatora Bspailes (+).)Pieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie papildu Bakumulatora (-) spailes (vai pie tehniskās palīdzības automašīnas masas punkta).)Pieslēdziet otru zaļā vai melnā savienojošā
vada galu pie jūsu automašīnas masas punkta C
(vai pie motora balsta). )Iedarbiniet tehniskās palīdzības automašīnas dzinēju un ļaujiet tam dažas minūtes darboties.
)
Ieslēdziet bojātās automašīnas star teri unļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi un nogaidiet brīdi, pirms mēģināt
vēlreiz.) Nogaidiet, līdz motors sāk strādāt
vienmērīgi, tad atvienojiet vadus.

)Atvienojiet akumulatoru, sākot ar spaili (-). )Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.)Pievienojiet akumulatoru, sākot ar spaili (-).)Pārbaudiet akumulatora spaiļu tīrību ; ja tās sedz sulfāts (balti vai zaļganinosēdumi), atvienojiet vadus un notīriet spailes.











Lai uzlādtu akumulatoru ar
akumulatoru lādētāja palīdzību

Sistēma, kas regulē atsevišķu funkciju izmantošanas ilgumu, lai saglabātu pietiekamu akumulatora
jaudu.
Pēc dzinēja darbības apturēšanas, jūs vēl maksimāli 40 minūtes varēsiet izmantot tādas funkcijas kā, piemēram, audio sistēma un telekomunikācijas, logu tīrītāji, tuvās gaismas lukturi un griestu
apgaismojums.







Enerģijas ekonomijas režīms


Režīma aktivizēšana
Pēc tam mērinstrumentu panelī parād
¯sies
paziņojums par to, ka ir aktivizēts ekonomiskais
darbības režīms un aktīvās
funkcijas pāriesgaidīšanas režīmā.
Ja tajā brīdī ir sākta telefona saruna izmantojot
autoradio brīvroku sistēmu
, tā tiks uzturēta vēl
10 minūtes.


Izeja no režīma

Šo funkciju darbība tiks automātiski atjaunota, nākamo reizi izmantojot automašīnu.
Lai nekavējoties atjaunotu šo funkciju darbību,
ieslēdziet aizdedzi un ļaujiet dzinējam darboties :


- vismaz 10 minūtes, lai aprīkojums varētu darboties apmēram 5 minūtes ;

- vairāk par 10 minūtēm, lai tas varētu
darboties līdz 30 minūtēm.
Ievērojiet dzinēja iedarbināšanas laikus, lainodrošinātu pareizu akumulatora baterijasuzlādēšanos.
Nevieciet atkārtotus mēģinājumus unneturpiniet dzinēja iedarbināšanu, lai uzlādētu
akumulatora bateriju.
Ja akumulators ir izlādējies, automašīnu nav iespējams iedarbināt (skatīt sadaļu
"Akumulatora baterija").
Šajā enerģijas ekonomijas re

231Praktiskā informācija








Piekabes vilkšana


Mehāniska ierīce ar signālierīcēm un papildu
apgaismojumu, kas pielāgota piekabes vai
velosipēdu turētā
ja pievienošanai.


Ja piekabe nav pievienota, pirms braukšanas noņemiet noņemamosakabes skrituli, lai neaizsegtu
aizmugurējo centrālo gaismu.






Maksimālais velkamās kravas svars

Velkamās kravas svars ir ierobežots (skatīt sadaļu "Tehniskie parametri").








Vilkšana


Pirms jebkuru darbību veikšanas ieslēdziet aizdedzi, nospiediet bremžu pedāli un novietojiet pārnesumu pārslēgu pozīcijā N, tad izslēdziet hibrīda sistēmu.
Nepieciešamības gadījumā, ja piekļuve ir apgrūtināta, automašīnu iespējams pārvietot dažus
desmitus metru ar ātrumu, kas nepārsniedz 10 km/h.

Priek
šējie vai aizmugurējie riteņi nedrīkst
atrasties uz zemes, izmanto
jiet platformu, lai
vilktu jūsu automašīnu.Izmantojiet vilk
šanas āķus tikai, lai jūsu
automašīnu noņemtu vai piestiprinātu uz
vilkšanas platformas.
Jūsu automašīna ir paredzēta pasažieru un
ba
gāžas pārvadāšanai, taču to var izmantot arī
piekabju vilkšanai.

233Praktiskā informācija












Jumta reliņu uzstādīšana


Maksimāli pieļaujamā uz jumta
vienmērīgi izvietotā krava, ja bagāžasaugstums nepārsniedz 40 cm (izņemotstiprinājumus velosipēdu pārvadāšanai) ir70kg.

Ja bagāžas augstums pārsniedz 40 cm,piemērojiet braukšanas ātrumu ceļa profilam, lai nebojātu jumta reliņus unstiprinājumus uz jumta.
Iepazīstieties ar vietējo likumdošanu par tādu objektu pārvadāšanu, kā garums pārsniedz automašīnas garumu.
Uzstādot jumta reliņus, ņemiet vērā to
izvieto
jumu :Izmantojiet CITROËN ieteiktoaprīkojumu, ņemot vērā visas ražotājasniegtās uzstādīšanas norādes unprasības, lai nesabojātu virsbūvi (iespiedumi, buktes, švīkas).
)izvelciet vāciņu ar sešstūra dobgalaatslēgas TM spalīdzību ; )ievietojiet reliņus vajadzīgajā pozīcijā unnostipriniet tos ar fiksācijas skrūvēm.

Jums ir iespēja pārbaudīt dažādu šķidrumu
līmeņus un nomainīt atsevi
šķus elementus un pārbaudīt degvielas sistēmas iedarbināšanu.















Dīzeļdzinējs
1.
Stūres pastiprinātāja tver tne.2.
Stikla un galveno lukturu apskalotāja
tvertne.3. Dzesēšanas šķidruma tvertne. 4.
Bremžu šķidruma tvertne.5.
Akumulators/ drošinātāji.
6.Drošinātāju kaste.
7. Gaisa filtrs. 8.Motoreļļas līmeņrādis. 9.
Motorelļas papildināšana. 10.Sistēmas darbības atjaunošanas sūknis. 11.
Iztukšošanas skrūve. HDi 160 FAP BVMP6
