2013 CITROEN DS4 Navodila Za Uporabo (in Slovenian)

263Praktične informacije
1.Zavorne/pozicijske luči (P21/5W)2.Pozicijske luči (diode)3.Smerniki (PY21W jantarne bar ve)4.Luči za vzvratno vožnjo(P21W)5.
Meglenke (P21W)
Zadnje luči

Žarnice jantarne bar ve, kot so smerniki, zamenjajte z žarnicami enakih lastnosti in barve.
Luči na pokrovu pr tljažnika razen pozicijskih luči so namenjene izključno estetskemu izgledu vozila.
Zamenjava žarnic zavornih luči, luči za vzvratno vožnjo in smerokazov
Te tri žarnice zamenjajte z notranje strani pr tljažnika:
)
odprite prtljažnik, )
odstranite pokrov na ustrezni stranski
oblogi, ) s ključem 10 nekoliko odvijte obe matici,
nato ju z roko odvijte do konca, ) odklopite konektor luči,)
previdno odstranite luč, tako da jo
povlečete vodoravno proti zunanji strani,
)
odstranite tesnilo iz penaste gume, )
odklopite oba manjša sekundarna konektorja, )
odstranite oba jezička in izvlecitenosilec žarnice, )
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede
na os vozila.
Luč privijte tako, da dobro tesni, vendar ne
premočno, da je ne poškodujete.

Zamenjava svetlobnih vodil/žarnic pozicijskih lučiZamenjava žarnice luči zaosvetlitev registrske tablice (W5W)


Zamenjava tretje zavorne luči (diode)

Za zamenjavo luči z diodami se obrnite na CITROËNOVO ser visno mrežo ali na
usposobljeno ser visno delavnico.

Za zamenjavo teh diod se obrnite naCITROËNOVO servisno mrežo ali nausposobljeno servisno delavnico. Zaradi laž
je odstranitve žarnice opravite
postopek pri napol odprtem prtljažniku. ) Vtaknite tanek izvijač v zarezo na zunanji strani prozorne maske. )
Potisnite jo navzven.)
Odstranite masko.)
Zamenjajte okvarjeno žarnico.
Pri ponovni namestitvi pritisnite na prozorno
mas
ko, da jo zapnete.

265
Praktične informacije





















Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
Dostop: ) Odpnite pokrov, tako da povlečete najprejnjegov zgornji desni del, nato pa še levega.)
Pokrov do konca izvlecite in ga zavr tite.
Dostop do orodja
)
Snemite nosilec na hrbtni strani pokrova,na katerem so pritrjene klešče.
Zamenjava sprednjih meglenk
Žarnice sprednjih meglenk je treba zamenjati z
zunanje strani zadnjega odbijača: )z roko sezite pod odbijač,)nosilec žarnice zavrtite za četrt
vrtljaja in ga izvlecite, )žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.

Pazite, da se ne dotaknete izpušnegalonca, saj obstaja velika nevarnost opeklin, če želite žarnico zamenjati že nekaj minut po izključitvi kontakta.

Namestitev dodatne električne opreme

Električni tokokrog je zasnovan zadelovanje serijske ali dodatne opreme. Pred vgradnjo druge opreme ali dodatne električne opreme se o tem posvetujte s strokovnjakom v CITROËNOVI ser visni mreži ali v usposobljeni servisni delavnici.
CITROËN zavrača vsakršnoodgovornost za stroške popravila vozilaali nepravilno delovanje zaradi vgradnjedodatne opreme, ki je ni dobavil in priporočil CITROËN, in ni bila vgrajenapo njegovih navodilih, kar še zlastivelja za vse dodatno vgrajene naprave,katerih tok presega 10 miliamperov.
Pred zamenjavo varovalke morate ugotoviti:)vzrok okvare in ga odpraviti )izklopiti vse električne porabnike)zaustaviti vozilo in izključiti kontakt)poiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
DobraPokvarjena
Če namestite varovalko, ki ni navedena v spodnji tabeli, lahko to povzročiresno okvaro na vozilu. Stopite v stik s CITROËNOVO servisno mrežo ali zusposobljeno servisno delavnico.
KleščeZa izvajanje posega na varovalki obvezno:)uporabite posebne klešče za odstranitev
varovalke iz le

267
Praktične informacije

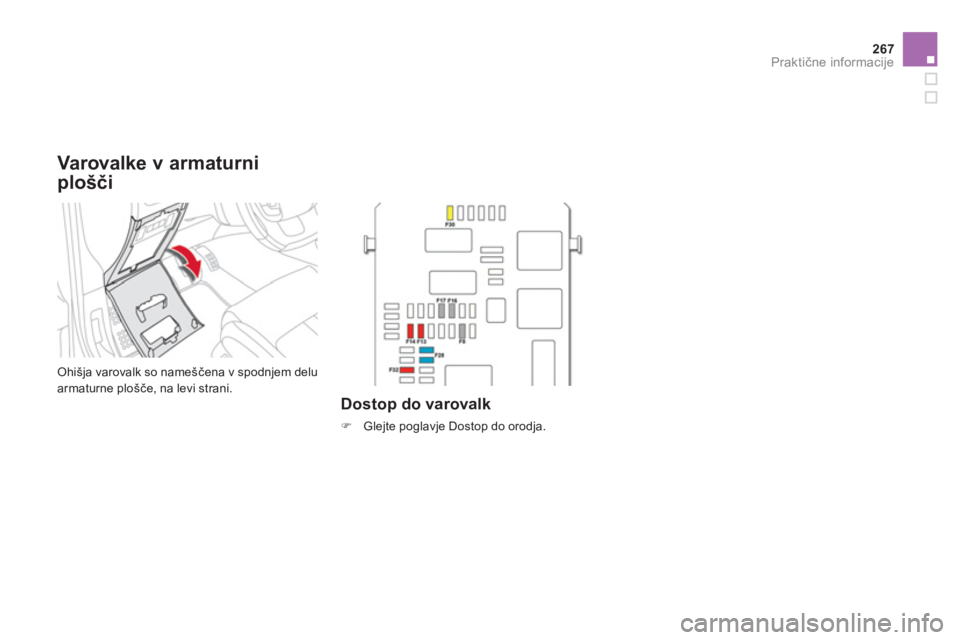

Varovalke v armaturni
plošči
Ohišja varovalk so nameščena v spodnjem delu
armaturne plošče, na levi strani.
Dostop do varovalk
) Glejte poglavje Dostop do orodja.

Ohišje 1
Št. varovalkeJakost
Funkcije
F8 3 A
Sirena alarmne naprave, računalnik alarmne naprave


F13


10 A

Vži
galnik
F14


10 A

12-voltna vtičnica v pr tljažniku
F16 3 A

Osvetlitev velikega večnamenskega predala, bralne lučke zadaj, osvetlitev predala pred sprednjim sopotnikovim sedežem
F17 3 A

Osvetlitev senčnika, bralne lučke spredaj


F2
8



15 A Avtoradio, avtoradio (pooprema)
F30 20 A

Brisalnik zadnjega stekla
F32

10 A

Hi-Fi o
jačevalnik
Ohiš
je 2
Št. varovalkeJakost


Funkcije


F36

15 A
12-voltna vtičnica zada
j


F37

-


Ni v uporabi
F38

-

Ni v uporabi


F3
9



-

Ni v uporabi
F40

25 A
Vti
čnica 230 V/50 Hz
Tabele varovalk

269Praktične informacije
Ohišje varovalk je nameščeno v motornemprostoru poleg akumulatorja, na levi strani.
Dostop do varovalk
)
Odpnite pokrov.
)
Zamenjajte varovalko (glejte ustrezno
poglavje). ) Po končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohi
šja.
Varovalke v motornem
prostoru

Št. varovalkeJakost


Funkcije


F19


30 A
Ma
jhna/velika hitrost brisalnikov vetrobranskega stekla


F20


15 A
Črpalka za pranje vetrobranskega in zadnjega stekla
F2120 A

Črpalka za pranje žarometov
F22


15 A
Hupa
F23

15 A
Desna dol
ga luč
F24

15 A
Leva dolga lu
č
F275 A


Leva zasenčena luč



F28
5 A

Desna zasenčena luč
Tabela varovalk
