11Otvaranje

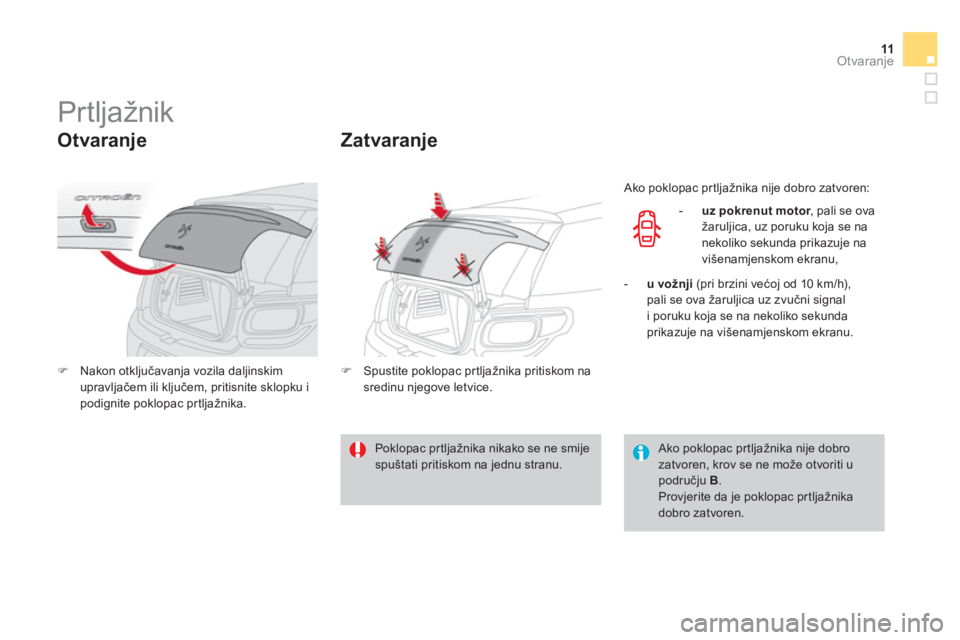

Prtljažnik


Otvaranje
)Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite sklopku i podignite poklopac prtljažnika.
Zatvaranje
)
Spustite poklopac pr tljažnika pritiskom na sredinu njegove letvice.
Ako poklopac pr tljažnika nije dobro zatvoren:
-
uz pokrenut motor
, pali se ovar
žaruljica, uz poruku koja se na
nekoliko sekunda prikazuje na
višenamjenskom ekranu,
-u vožnji
(pri brzini većoj od 10 km/h),pali se ova žaruljica uz zvučni signal
i poruku koja se na nekoliko sekunda
prikazuje na višenamjenskom ekranu.
Poklopac prtljažnika nikako se ne smijespuštati pritiskom na jednu stranu.


Ako poklopac pr tljažnika nije dobro zatvoren, krov se ne može otvoriti upodručju B.Provjerite da je poklopac pr tljažnika dobro zatvoren.

12Otvaranje

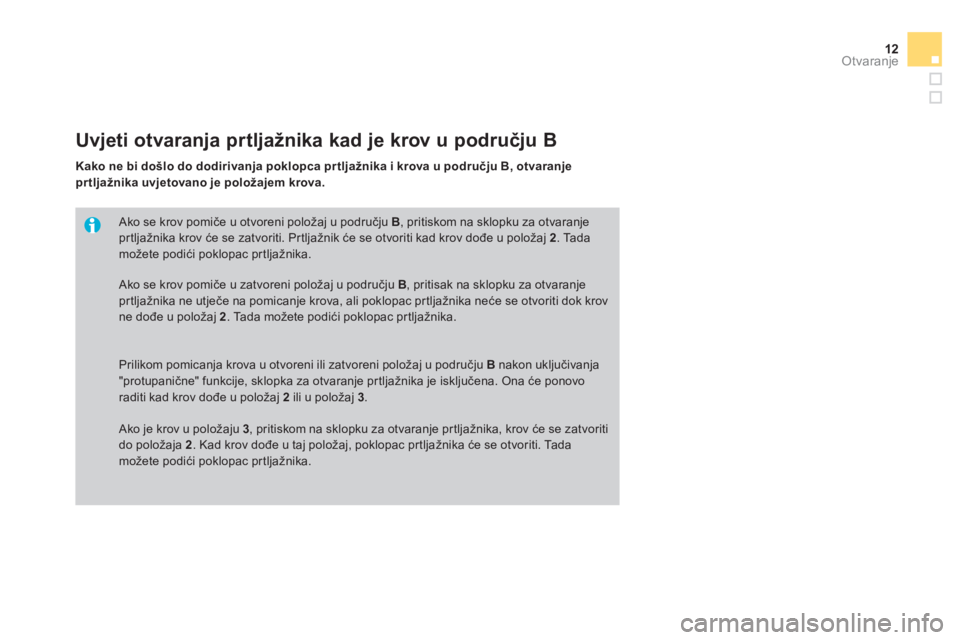

Ako se krov pomiče u otvoreni polo

13Otvaranje

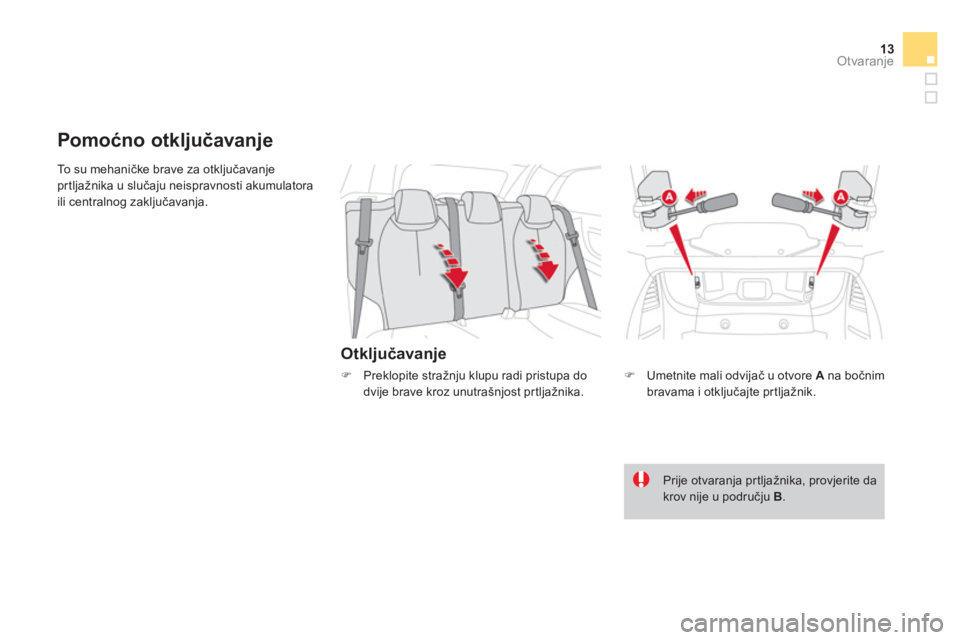

To s u m e h a n ičke brave za otključavanjeprtljažnika u slučaju neispravnosti akumulatora
ili centralnog zaključavanja.
Otključavanje






Pomoćno otključavanje
)
Umetnite mali odvijač u otvore A
na bočnim
bravama i otključajte prtljažnik.
)
Preklopite stražnju klupu radi pristupa do
dvije brave kroz unutrašnjost prtljažnika.

Prije otvaranja prtljažnika, provjerite dakrov nije u području B
.

14Oprema
Stražnja polica je fiksna.

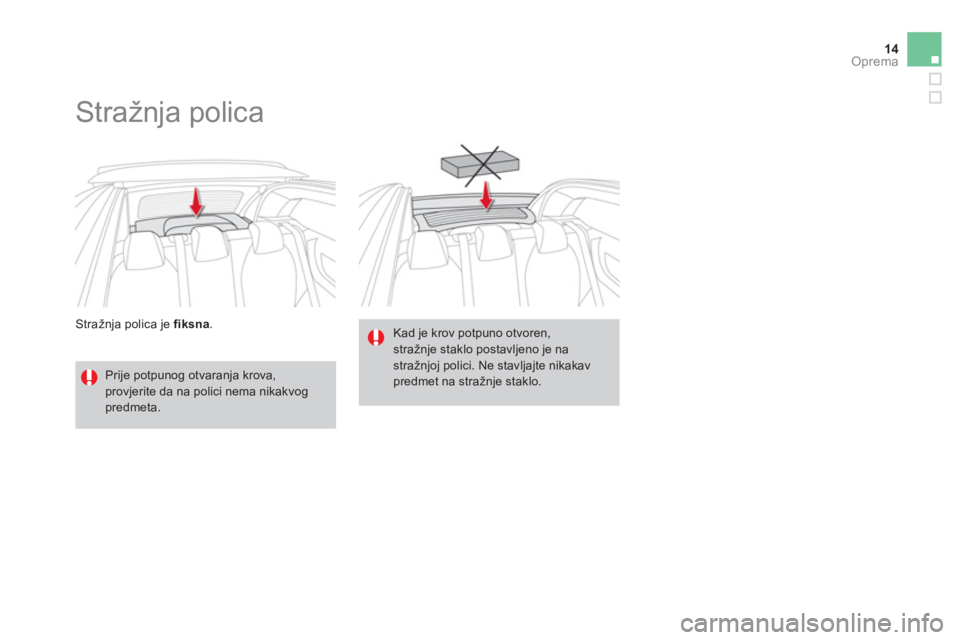

Stražnja polica


Prije potpunog otvaranja krova,provjerite da na polici nema nikakvogpredmeta.
Kad je krov potpuno otvoren,stražnje staklo postavljeno je na stražnjoj polici. Ne stavljajte nikakav predmet na stražnje staklo.

15
Praktične informacije

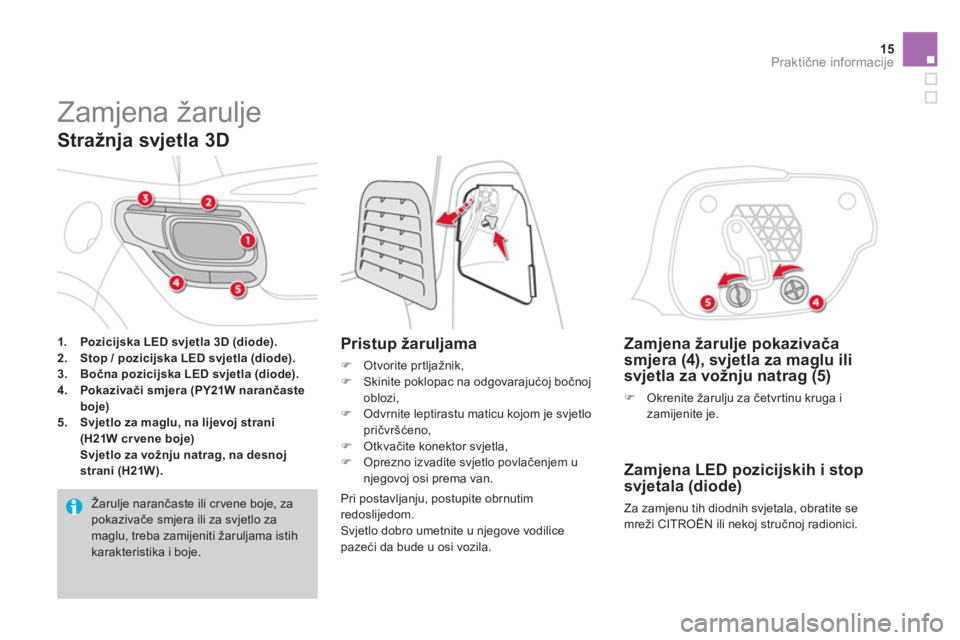

Zamjena žarulje
1.Pozicijska LED svjetla 3D (diode).2.Stop / pozicijska LED svjetla (diode).3.Bočna pozicijska LED svjetla (diode).4.Pokazivači smjera (PY21W narančaste boje)5.Svjetlo za maglu, na lijevoj strani(H21W crvene boje)Svjetlo za vožnju natrag, na desnoj
strani (H21W).
Pristup žaruljama
) Otvorite prtljažnik,)
Skinite poklopac na odgovarajućoj bočnojoblozi,)
Odvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
)
Otkvačite konektor svjetla, )
Oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.


Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
) Okrenite žarulju za četvrtinu kruga i
zamijenite je.



Zamjena LED pozicijskih i stop
svjetala (diode)
Za zamjenu tih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.



Stražnja svjetla 3D
Pri postavljanju, postupite obrnutim redoslijedom. Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

Žarulje narančaste ili cr vene boje, za pokazivače smjera ili za svjetlo za maglu, treba zamijeniti žaruljama istihkarakteristika i boje.

16Praktične informacije

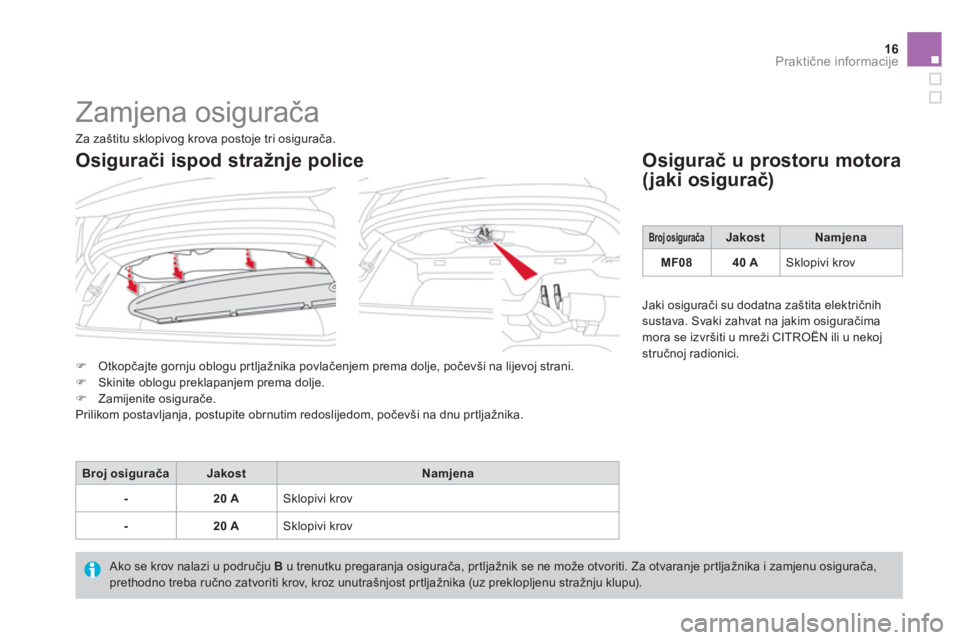

Zamjena osigurača
)Otkopčajte gornju oblogu pr tljažnika povlačenjem prema dolje, počevši na lijevoj strani.)Skinite oblogu preklapanjem prema dolje. )Zamijenite osigurače.
Prilikom postavljanja, postupite obrnutim redoslijedom, počevši na dnu pr tljažnika.


Osigurač u prostoru motora
(jaki osigurač)
Broj osiguračaJakostNamjena
-20 ASklopivi krov
-20 ASklopivi krov

Ako se krov nalazi u području B
u trenutku pregaranja osigurača, prtlja

17Praktične informacije

Savjeti za održavanje
Odmah uklonite ptičji izmet ili biljne smole, jer bi nagrizanjem mogli oštetitiplatno.


Kako se ne bi oštetio krov, strogo jezabranjeno pranje pod visokim tlakom.


Za čišćenje platna, nikada ne koristitekemijske proizvode, deterdžente,sredstva za uklanjanje mrlja, otapala, alkohol, benzin, ...
Opće preporuke za održavanje vašeg vozila detaljno su opisane u ser visnoj i garancijskoj knjižici.
Ostavite vozilo da se osuši u sjeni, izbjegavajte izlaganje izravnom suncu.


Preporučuje se pranje vozila uautomatskoj praonici s četkama ilipomoću cijevi za polijevanje.
Za uklanjanje mrlja, tapkajte ih spužvom umočenom u sapunicu (nikada ih ne trljajte) i odmah isperite platno čistom vodom.


Za impregnaciju platna, koristite isključivo posebna sredstva za impregnaciju platnenih krovova.

Platno


Prije pranja platna, uklonite što više prljavštine mekanom četkom iliusisavačem.


Za redovito održavanje platnenog krova i očuvanje njegovog originalnog izgleda, preporučuje se korištenjeekološkog sredstva "Démoustiqueur -Nettoyant toits toilés" (sredstvo za uklanjanje kukaca i za či

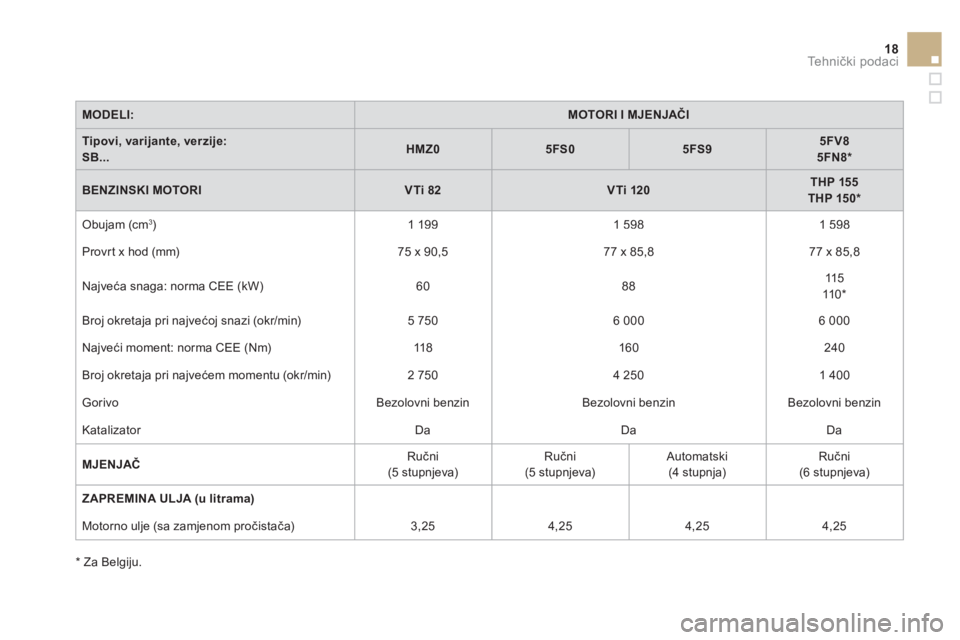

18Tehnički podaci
MODELI:MOTORI I MJENJAČI
Tipovi, varijante, verzije:SB...HMZ05FS05FS95FV85FN8 *
BENZINSKI MOTORIVTi 82VTi 120THP 155THP 150 *

Obujam (cm 3)1 199
1 598

1 598

Provr t x hod (mm)

75 x 90,5 77 x 85,8
77 x 85,8
Na
jveća snaga: norma CEE (kW)
60
88
115
110
*

Broj okretaja pri najvećoj snazi
(okr/min)

5 750
6 000 6 000
Na
jveći moment: norma CEE (Nm) 118

160240

Bro
j okretaja pri najvećem momentu (okr/min)

2 750

4 250
1 400


Gorivo Bezolovni benzin Bezolovni benzin
Bezolovni benzin
K
atalizator DaDa

Da

MJENJA
ČRučni(5 stupnjeva)
Ručni (5 stupnjeva)
Automatski
(4 stupnja)

Ručni (6 stupnjeva)

ZAPREMINA ULJA
(u litrama)
Motorno ulje (sa zamjenom pročistača)3,25 4,254,254,25
*

Za Belgiju.
