2013 Abarth Punto tow bar

93
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
SYSTEM KONTROLI CIŚNIEŃ
W OPONACH T.P.M.S.
(dla wersji/rynków, gdzie przewidziano)
Samochód może być wyposażony w system
monitorowania ciśnień w oponach T.P.M.S. (Tyre
Pressure Monitoring System). Ten system składa się
z czujników nadających o częstotliwości radiowej
zamontowanych w każdym kole na obręczy wewnątrz
opony, które przesyłają do centralki sterującej
informacje odpowiadające ciśnieniu w każdej oponie.
Zwracać maksymalną uwagę, gdy
kontrolujemy lub przywracamy ciśnienie
w oponach. Nadmierne ciśnienie zagraża
prawidłowej przyczepności kół do drogi,
zwiększa naprężenie w zawieszeniach i kołach,
ponadto zwiększa zużycie opon.
UWAGA
Ciśnienie w oponach powinno być
sprawdzane, gdy są one zimne; jeżeli
z jakiegokolwiek powodu sprawdzi się ciśnienie
w oponach ciepłych, nie zmniejszać ciśnienia
nawet jeżeli jest większe od wartości przewidzianej,
ale powtórzyć kontrolę, gdy opony się ochłodzą.
UWAGA
OSTRZEŻENIA PRZY UŻYWANIU
SYSTEMU T.P.M.S.
Sygnalizacje o uszkodzeniu nie zostają zapamiętane
i dlatego nie będą wyświetlane po wyłączeniu
i następnym uruchomieniu silnika. Jeżeli warunki
uszkodzenia nie znikną, centralka prześle do zestawu
wskaźników odpowiednią sygnalizację dopiero po
krótkim okresie jazdy samochodu.
Obecność systemu T.P.M.S. nie zwalnia
kierowcy z regularnej kontroli ciśnienia
w oponach i w kole zapasowym (patrz „Koła”
w rozdziale „Obsługa i konserwacja samochodu”).
UWAGA
System T.P.M.S. nie jest w stanie
zasygnalizować nagłego spadku ciśnienia
w oponie (na przykład pęknięcie opony). W tym
przypadku zatrzymać samochód, hamując
ostrożnie i bez wykonywania nagłych skrętów.
UWAGA
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 93

94
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Wymiany opon normalnych na opony
zimowe i odwrotnie wymagają także
ustawienia systemu T.P.M.S., które musi być
wykonane wyłącznie w ASO Abarth.
UWAGA
System T.P.M.S. wymaga użycia
wyposażenia specyficznego.
Skonsultować się z ASO Abarth, aby dowiedzieć
się jakie akcesoria są kompatybilne z tym
systemem (koła, kołpaki kół, itp.). Zastosowanie
innych akcesoriów może zagrozić normalnemu
funkcjonowaniu systemu.
UWAGA
Ciśnienie w oponach może zmieniać się
w zależności od temperatury zewnętrznej.
System T.P.M.S. może sygnalizować chwilowo
niewystarczające ciśnienie. W tym przypadku
sprawdzić ciśnienie w oponach zimnych i jeżeli
to konieczne, uzupełnić do war tości wymaganych.
UWAGA
Jeżeli samochód wyposażony jest
w system T.P.M.S. operacje montażu
i demontażu opon i/lub obręczy zaleca się
wykonywać ze szczególną ostrożnością. Aby
uniknąć uszkodzeń lub nieprawidłowego
montażu czujników, wymiana opon i/lub
obręczy powinna być wykonana wyłącznie
przez specjalistę: zwrócić się do ASO Abarth.
UWAGA
Jeżeli samochód wyposażony jest
w system T.P.M.S., gdy opona zostanie
wymontowana, należy wymienić także uszczelkę
gumową zaworu. Zwrócić się do ASO Abarth.
UWAGA
Szczególnie intensywne zakłócenia
o częstotliwości radiowej mogą zakłócić
prawidłowe funkcjonowanie systemu T.P.M.S.
Ten przypadek sygnalizowany jest kierowcy
przez wyświetlenie komunikatu na wyświetlaczu
wielofunkcyjnym rekonfigurowalnym.
Sygnalizacja ta ustaje automatycznie, gdy tylko
zakłócenia o częstotliwości radiowej przestaną
zakłócać system.
UWAGA
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 94

96
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U189Abrys. 91
TRYB JAZDY
Włączenie trybu jazdy „Sport” zostanie zasygnalizowane
zaświeceniem się symbolu „S” w dolnym kwadracie po
prawej stronie na wyświetlaczu wielofunkcyjnym
rekonfigurowalnym, jak pokazano na rys. 92-93.
Gdy włączony jest tryb „Normal”, na wyświetlaczu nie
ukaże się żaden napis/symbol, rys. 94-95.SYSTEM KONTROLI
DYNAMICZNEJ SAMOCHODU
„MANETTINO ABARTH”
(DSS – Driving Sport Switch)
Jest urządzeniem, które w zależności od wymogów
prowadzenia i warunków drogowych, umożliwia
wybranie za pomocą dźwigienki A-rys. 91 dwóch
różnych trybów jazdy samochodu.
S = Sport (tryb jazdy sportowej)
N = Normal (tryb jazdy w warunkach normalnych)
Dźwignia A, po uruchomieniu, powraca zawsze
w pozycję środkową.
Urządzenie wpływa ponadto na systemy kontroli
dynamicznej samochodu (zestaw wskaźników, sprzęgło,
silnik, systemy TTC i ASR).
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 96

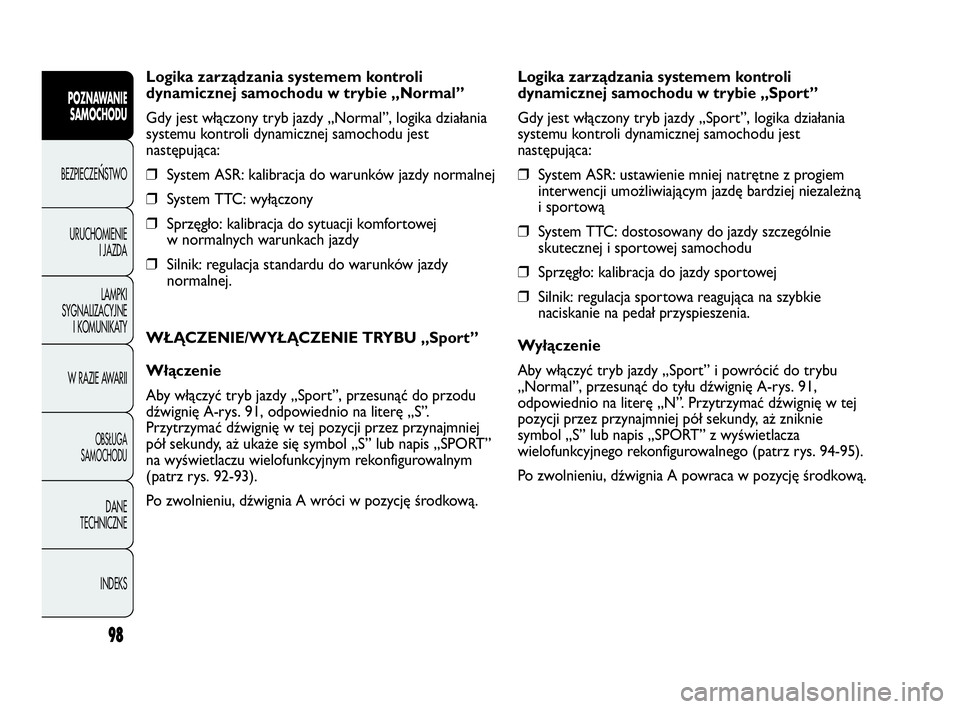

98
Logika zarządzania systemem kontroli
dynamicznej samochodu w trybie „Normal”
Gdy jest włączony tryb jazdy „Normal”, logika działania
systemu kontroli dynamicznej samochodu jest
następująca:
❒System ASR: kalibracja do warunków jazdy normalnej
❒System TTC: wyłączony
❒Sprzęgło: kalibracja do sytuacji komfortowej
w normalnych warunkach jazdy
❒Silnik: regulacja standardu do warunków jazdy
normalnej.
WŁĄCZENIE/WYŁĄCZENIE TRYBU „Sport”
Włączenie
Aby włączyć tryb jazdy „Sport”, przesunąć do przodu
dźwignię A-rys. 91, odpowiednio na literę „S”.
Przytrzymać dźwignię w tej pozycji przez przynajmniej
pół sekundy, aż ukaże się symbol „S” lub napis „SPORT”
na wyświetlaczu wielofunkcyjnym rekonfigurowalnym
(patrz rys. 92-93).
Po zwolnieniu, dźwignia A wróci w pozycję środkową.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Logika zarządzania systemem kontroli
dynamicznej samochodu w trybie „Sport”
Gdy jest włączony tryb jazdy „Sport”, logika działania
systemu kontroli dynamicznej samochodu jest
następująca:
❒System ASR: ustawienie mniej natrętne z progiem
interwencji umożliwiającym jazdę bardziej niezależną
i sportową
❒System TTC: dostosowany do jazdy szczególnie
skutecznej i sportowej samochodu
❒Sprzęgło: kalibracja do jazdy sportowej
❒Silnik: regulacja sportowa reagująca na szybkie
naciskanie na pedał przyspieszenia.
Wyłączenie
Aby włączyć tryb jazdy „Sport” i powrócić do trybu
„Normal”, przesunąć do tyłu dźwignię A-rys. 91,
odpowiednio na literę „N”. Przytrzymać dźwignię w tej
pozycji przez przynajmniej pół sekundy, aż zniknie
symbol „S” lub napis „SPORT” z wyświetlacza
wielofunkcyjnego rekonfigurowalnego (patrz rys. 94-95).
Po zwolnieniu, dźwignia A powraca w pozycję środkową.
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 98

101
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U098Abrys. 99
FUNKCJA BEZPIECZEŃSTWA
W przypadku wyłączenia silnika za pomocą systemu
Start&Stop, jeżeli kierowca rozepnie pas bezpieczeństwa
i otworzy drzwi po stronie kierowcy lub pasażera,
ponowne uruchomienie silnika będzie możliwe tylko
przy pomocy kluczyka.
Ten przypadek sygnalizowany jest kierowcy zarówno za
pomocą brzęczyka, jak i komunikatem informacyjnym na
wyświetlaczu i miganiem lampki rys. 98 w zestawie
wskaźników.
FUNKCJA „ENERGY SAVING” –
OSZCZĘDZANIE ENERGII
(dla wersji/rynków, gdzie przewidziano)
Jeżeli w wyniku ponownego uruchomienia
automatycznego silnika, kierowca nie wykona żadnego
działania w samochodzie przez czas około 3 minut,
system Start&Stop wyłączy definitywnie silnik, aby
uniknąć zużycia paliwa. W tych przypadkach uruchomienie
silnika możliwe jest wyłącznie za pomocą kluczyka. PRZYPADKI PONOWNEGO URUCHOMIENIA
Ze względu na komfort, wymogi zmniejszenia zawartości
emisji zanieczyszczeń i aby osiągnąć bezpieczeństwo,
zespół napędowy może uruchomić się ponownie bez
żadnego działania ze strony kierowcy, jeżeli rozpoznane
zostaną niektóre przypadki podane poniżej:
❒akumulator niewystarczająco naładowany;
❒zmniejszone podciśnienie układu hamulcowego, na
przykład w wyniku kilkukrotnego naciśnięcia na pedał
hamulca;
❒samochód w ruchu, w przypadku na przykład jazdy
na drodze pochyłej;
❒wyłączenie silnika za pomocą systemu Start&Stop
przekracza około trzy minuty.
❒klimatyzacja automatyczna, aby umożliwić odpowiedni
komfort termiczny lub aktywację MAX – DEF.
Przy włączonym biegu ponowne automatyczne
uruchomienie silnika możliwe jest tylko po naciśnięciu
do oporu pedału sprzęgła. Żądanie wykonania operacji
przez kierowcę sygnalizowane jest komunikatem
w zestawie wskaźników i, gdzie przewidziano, miganiem
lampki sygnalizacyjnej rys. 97 w zestawie wskaźników.
Uwaga
Jeżeli sprzęgło nie zostanie naciśnięte po upływie około
trzech minut od wyłączenia silnika, ponowne
uruchomienie silnika będzie możliwe tylko za pomocą
kluczyka.
W razie przypadkowego wyłączenia silnika,
spowodowanego, na przykład, gwałtownym zwolnieniem
pedału sprzęgła przy włączonym biegu, jeżeli system
Start&Stop jest aktywny, możliwe jest ponowne
uruchomienie silnika przez wciśnięcie do oporu pedału
sprzęgła lub ustawienie skrzyni biegów na luzie.
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 101

105
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U104Abrys. 104
PRZYSTOSOWANIE DO INSTALACJI
SYSTEMU NAWIGACJI PRZENOŚNEJ
(dla wersji/rynków, gdzie przewidziano)
Samochody wyposażone w system Blue&Me
™mogą
posiadać (na zamówienie) przystosowanie do instalacji
systemu nawigacji przenośnej Blue&Me
™TomTom®,
dostępnej w Lineaccessori Abarth.
Zainstalować system nawigacji przenośnej, wsuwając
obejmę specyficznego wspornika w miejsce pokazane
na rys. 104.
AKCESORIA ZAKUPIONE
PRZEZ UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza się zainstalować
akcesoria elektryczne wymagające ciągłego zasilania
elektrycznego (radio, alarm, satelitarne zabezpieczenie
przed kradzieżą itp.), obciążające bilans elektryczny,
zwrócić się do ASO Abarth, która poza tym że
zasugeruje urządzenie najbardziej odpowiednie dostępne
w Lineaccessori Abarth, zweryfikuje czy instalacja
elektryczna w samochodzie jest w stanie wytrzymać
wymagane obciążenie lub czy konieczne jest użycie
akumulatora o większej pojemności.
Zwracać uwagę przy montażu
dodatkowych spoilerów, obręczy kół ze
stopów lekkich i kołpaków nie montowanych
seryjnie: mogą zmniejszyć wentylację hamulców
i skuteczność w przypadkach gwałtownego lub
częstego hamowania lub na długich zjazdach
z góry. Sprawdzić ponadto czy nie ma przeszkód
(dywaniki, itp.) przy naciskaniu na pedały.
UWAGA
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 105

106
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne zainstalowane po
zakupieniu samochodu i w serwisie posprzedażnym
muszą posiadać oznaczenie:
Fiat Group Automobiles S.p.A. autoryzuje montaż
aparatury nadawczo-odbiorczej, w przypadku, w którym
zainstalowane zostały zgodnie ze standardami, przy
przestrzeganiu wskazań producenta,
w wyspecjalizowanym centrum.
OSTRZEŻENIE Montaż urządzeń, które wpływają na
zmianę właściwości samochodu, może spowodować
cofnięcie zezwolenia na ich obrót ze strony władz
i ewentualną utratę gwarancji w odniesieniu do szkód
spowodowanych wspomnianą powyżej zmianą lub
bezpośrednio czy też pośrednio do niej odnoszących się.
Fiat Group Automobiles S.p.A. nie ponosi
odpowiedzialności za uszkodzenia wynikłe z instalacji
akcesoriów nie zalecanych przez Fiat Group
Automobiles S.p.A. i instalację nie odpowiadającą
przepisom dostawcy.NADAJNIKI RADIOWE
I TELEFONY KOMÓRKOWE
Aparaty radionadawcze (telefony komórkowe, CB
i podobne) nie mogą być używane wewnątrz
samochodu, jeżeli nie mają zamontowanej oddzielnej
anteny na zewnątrz samochodu.
OSTRZEŻENIE Używanie tych urządzeń w samochodzie
(bez anteny zewnętrznej) może spowodować, poza
potencjalnym zagrożeniem dla zdrowia pasażerów,
niewłaściwe funkcjonowanie systemów elektronicznych,
w które wyposażony jest samochód oraz zaszkodzenie
bezpieczeństwu tego samochodu.
Ponadto skuteczność nadawania i odbioru przez te
aparaty może być zakłócana efektem ekranowania
przez nadwozie samochodu. Dlatego odnośnie użycia
telefonów komórkowych (GSM, GPRS, UMTS)
posiadających oficjalną homologację CE, zaleca się
przeczytać dokładnie instrukcję dostarczoną przez
producenta telefonu komórkowego.
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 106

108
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Dolewanie paliwa
Aby zagwarantować całkowite zatankowanie zbiornika
paliwa, wykonać dwa dolania paliwa po pierwszym
zatrzaśnięciu pistoletu dystrybutora. Unikać dalszego
dolewania, które może spowodować nieprawidłowe
działanie układu zasilania.
Nie zbliżać się do wlewu zbiornika
paliwa z otwartym ogniem lub zapalonym
papierosem: niebezpieczeństwo pożaru. Unikać
także zbliżania twarzy do wlewu paliwa, aby nie
wdychać szkodliwych oparów paliwa.
UWAGAOCHRONA ŚRODOWISKA
NATURALNEGO
Urządzeniami, jakie zastosowano w celu zmniejszenia
emisji zanieczyszczeń z silników benzynowych, są:
❒katalizator trójfunkcyjny;
❒sondy Lambda;
❒układ zapobiegający ulatnianiu się oparów paliwa.
Nie uruchamiać silnika, nawet tylko dla próby, gdy
odłączone są jedna lub więcej świec.
Podczas normalnego funkcjonowania,
katalizator osiąga bardzo wysokie
temperatury. Dlatego nie parkować samochodu
na łatwopalnych materiałach (trawa, suche
liście, igły sosnowe, itp.): niebezpieczeństwo
pożaru.
UWAGA
069-108 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:28 Pagina 108
