JĘZYK (Wybór języka)
Wskazania na wyświetlaczu, w zależności od ustawienia,
mogą być przedstawiane w następujących językach:
włoskim, niemieckim, angielskim, hiszpańskim,
francuskim, portugalskim, polskim, holenderskim
i tureckim.
Aby wybrać wymagany język, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migał będzie „język” poprzednio ustawiony;
– nacisnąć przycisk +lub −, aby wybrać;
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.NAT. AKUST.
(Regulacja głośności sygnalizacji akustycznej
awarii/ostrzeżeń)
Ta funkcja umożliwia wyregulowanie (w 8 poziomach)
głośność sygnalizacji akustycznej, która towarzyszy
wyświetlaniu awarii/ostrzeżenia.
Aby ustawić wymaganą głośność, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migał będzie „poziom” głośności ustawiony poprzednio;
– nacisnąć przycisk +lub −, aby wyregulować;
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
001-028 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:26 Pagina 26

27
CONOSCENZA
DELLA
VETTURAPOZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
NAT. PRZYC.
(Regulacja głośności naciskania przycisków)
Funkcja ta umożliwia regulację (w 8 poziomach)
głośności sygnalizacji akustycznej, która towarzyszy
naciskaniu przycisków MENU ESC, +i−.
Aby ustawić wymaganą głośność, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migał będzie „poziom” głośności ustawiony poprzednio;
– nacisnąć przycisk +lub −, aby wyregulować;
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
BEEP PASÓW
(Reaktywacja brzęczyka sygnalizacji S.B.R.)
(dla wersji/rynków, gdzie przewidziano)
Funkcja wyświetla się tylko po dezaktywacji systemu
S.B.R. przez ASO Abarth (patrz „Bezpieczeństwo”
w rozdziale „System S.B.R”.).SERVICE (Obsługa okresowa)
Funkcja ta umożliwia wizualne wskazania odpowiadające
okresom, w kilometrach jakie pozostały do wykonania
obsługi okresowej.
Aby uzyskać te wskazania, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
ukaże się przebieg w km lub w milach, w zależności od
poprzedniego ustawienia (patrz rozdział „Jednostka
pomiaru”);
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego.
Uwaga „Wykaz czynności obsługi okresowej” przewiduje
obsługę samochodu co 15.000 km (lub 9.000 mi). To
wskazanie ukaże się automatycznie, przy kluczyku w
pozycji MAR, począwszy od 2.000 km pozostałych do
obsługi samochodu (lub 1.240 mi) i będzie powtarzane
co 200 km (lub 124 mi). Poniżej 200 km sygnalizacja
będzie przypominana częściej w miarę zbliża się do tego
okresu. Wskazanie będzie w km lub w milach zgodnie
z ustawioną jednostką miary. Gdy obsługa okresowa
zbliża się do przewidywanego terminu, to po obróceniu
kluczyka w wyłączniku zapłonu w położenie MAR, na
wyświetlaczu pojawi się napis „Service”, następnie ilość
kilometrów/mil pozostałych do obsługi samochodu.
Zwrócić się do ASO Abarth, która wykona oprócz
operacji obsługowych przewidzianych w „Wykazie
czynności obsługi okresowej”, wyzerowanie tych
wskazań (reset).
001-028 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:26 Pagina 27

30
F0U018Abrys. 19
– nacisnąć dłużej, aby wyzerować (reset) i następnie
rozpocząć nową podróż.
Nowa podróż
Rozpoczyna się od wykonania wyzerowania:
– „manualnego” przez użytkownika przez naciśnięcie
odpowiedniego przycisku;
– „automatycznego”, gdy „odległość przejechana”
osiągnie wartość w zależności od zainstalowanego
wyświetlacza, 99999,9 km, lub gdy „czas podróży”
osiągnie wartość 99:59 (99 godzin i 59 minut);
– po każdym rozłączeniu i ponownym podłączeniu
akumulatora.
OSTRZEŻENIE Operacja wyzerowania wykonana, gdy
wyświetlane są wskazania „Trip A”, powoduje
resetowanie tylko wielkości odpowiadających tej funkcji.
OSTRZEŻENIE Operacja wyzerowania wykonana, gdy
wyświetlane są wskazania „Trip B”, powoduje
resetowanie tylko wielkości odpowiadających tej funkcji.
Procedura rozpoczęcia podróży
Jeśli znajduje się w wyłączniku zapłonu w pozycji MAR,
wyzerować (reset) naciskając i przytrzymując naciśnięty
przycisk TRIP dłużej niż 2 sekundy.
Wyjście z Trip
Aby wyjść z funkcji Trip: przytrzymać naciśnięty przycisk
MENU ESC dłużej niż 2 sekundy. Czas podróży
Czas upływający od rozpoczęcia nowej podróży.
OSTRZEŻENIE W przypadku braku informacji,
wszystkie wielkości w komputerze pokładowym zostaną
zastąpione „----” w miejscach wartości. Gdy zostaną
przywrócone warunki normalnego funkcjonowania,
obliczanie różnych wartości zostanie wznowione
w sposób regularny, nie powodując wyzerowania
wartości wskazywanych poprzednio jako uszkodzenia,
ani przy rozpoczęciu nowej podróży.
Przycisk sterowania TRIP rys. 19
Przycisk TRIP, umieszczony na końcu dźwigni prawej,
umożliwia, przy kluczyku w wyłączniku zapłonu
w pozycji MAR, dostęp do wskazań wielkości opisanych
poprzednio, a także wyzerowanie przy rozpoczęciu
nowej podróży:
– nacisnąć krótko, aby zaakceptować wskazania różnych
wielkości;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 30

33
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Zagłówki powinny być wyregulowane
w taki sposób, aby opierała się na nich
głowa, a nie szyja. Tylko w takim położeniu
zapewniają działanie ochronne.
UWAGA
TYLNE rys. 23
Aby wyregulować zagłówek w pozycję do góry, wysunąć
go aż osiągnie pozycję (pozycja użycia) sygnalizowaną
zatrzaśnięciem.
Aby ustawić zagłówek w pozycję nieużywania, nacisnąć
przycisk A i opuścić go aż znajdzie się na swoim miejscu
w oparciu siedzenia.
Aby wyjąć zagłówki tylne nacisnąć jednocześnie przyciski
A i B po stronie dwóch podpórek i wysunąć je do góry.
OSTRZEŻENIE Podczas używania siedzeń tylnych,
zagłówki powinny być zawsze znajdować w pozycji
„całkowicie wysunięte”.ZAGŁÓWKI
PRZEDNIE rys. 22
Zagłówki przednie zamocowane są na stałe w oparciu
i nie jest regulowana ich wysokość.
Aby uzyskać jak najlepsze działanie ochronne zagłówka,
należy wyregulować oparcie siedzenia przy
wyprostowanej klatce piersiowej i głowie możliwie jak
najbliżej zagłówka.
rys. 22F0U022Abrys. 23F0U023Ab
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 33

35
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
LUSTERKO WEWNĘTRZNE
ELEKTROCHROMATYCZNE rys. 26
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach przewidziane jest lusterko
wsteczne elektrochromatyczne z automatyczną funkcją
przeciwodblaskową.
Aktywacja funkcji sygnalizowana jest zaświeceniem się
diody A umieszczonej w lusterku
F0U025Abrys. 25
LUSTERKA WSTECZNE
LUSTERKO WSTECZNE WEWNĘTRZNE
rys. 25
Przewidziane jest urządzenie bezpieczeństwa, które
odłącza je w przypadku gwałtownego kontaktu
z pasażerem.
Poruszając dźwignią A można wyregulować lusterko
w dwóch różnych położeniach: normalnym
i przeciwodblaskowym.
F0U026Abrys. 26
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 35

38
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U0030Abrys. 31
F0U032Abrys. 30F0U031Abrys. 32
OTWIERANIE/ZAMYKANIE WYLOTÓW
Aby otworzyć/zamknąć wyloty powietrza, poruszać
pokrętłem rys. 32.
ç= wyloty zamknięte
å= wyloty otwarte REGULOWANE WYLOTY POWIETRZA
BOCZNE I ŚRODKOWE rys. 30-31-32
A Wyloty stałe na szyby boczne.
B Wyloty boczne kierunkowe.
C Wyloty środkowe kierunkowe.
Wyloty A nie są regulowane.
Aby użyć wylotów B i C, poruszać uchwytami tak, aby
ustawić je w żądanej pozycji
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 38

47
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
WYRÓWNANIE USTAWIONYCH
TEMPERATUR (funkcja MONO)
Nacisnąć przycisk MONO aby wyrównać temperaturę
po stronie kierowcy i po stronie pasażera.
Następnie obrócić pokrętło AUTO lub MONO, aby
zwiększyć/zmniejszyć o tą wartość temperaturę
w dwóch strefach.
Nacisnąć ponownie przycisk MONO, aby wyłączyć tę
funkcję.
WŁĄCZENIE/WYŁĄCZENIE
SPRĘŻARKI KLIMATYZACJI
Nacisnąć przycisk òaby włączyć sprężarkę klimatyzacji.
Włączenie sprężarki
❒dioda w przycisku òzaświeci się;
❒wyświetli się symbol òna wyświetlaczu.
Wyłączenie sprężarki
❒dioda w przycisku òzgaśnie;
❒zgaśnie symbol òna wyświetlaczu;
❒wyłączy się recyrkulacja powietrza wewnętrznego.
Przy wyłączonej sprężarce klimatyzacji nie jest możliwe
doprowadzenie do kabiny powietrza o temperaturze
niższej od temperatury zewnętrznej; w tym przypadku
symbol òna wyświetlaczu miga.Wyłączenie sprężarki klimatyzacji pozostaje zapamiętane
także po wyłączeniu silnika. Aby ponownie włączyć
sprężarkę klimatyzacji, nacisnąć przycisk òlub AUTO:
w tym ostatnim przypadku anulowane zostaną inne
ustawienia wybrane ręcznie.
WYBÓR ROZDZIAŁU POWIETRZA
Nacisnąć jeden lub więcej przycisków Q/E/Z,aby
wybrać manualnie jeden z 7 możliwych rozdziałów
wylotu powietrza do kabiny:
QNawiew powietrza przez wyloty na szybę
przednią i szyby przednie boczne do
odparowania/odmrożenia szyb.
ZNawiew powietrza przez wyloty na nogi
pasażerów przednich/tylnych. Ten rozdział
powietrza umożliwia szybkie ogrzanie w kabinie.
Q
ZERozdział nawiewanego powietrza pomiędzy
wyloty przednie/tylne, wyloty środkowe/boczne
w desce rozdzielczej, wyloty tylne, wyloty do
odmrożenia szyby przedniej i szyb bocznych
przednich.
ENawiew powietrza z wylotów środkowych/
bocznych w desce rozdzielczej (na pasażera).
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 47

51
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U038Abrys. 38

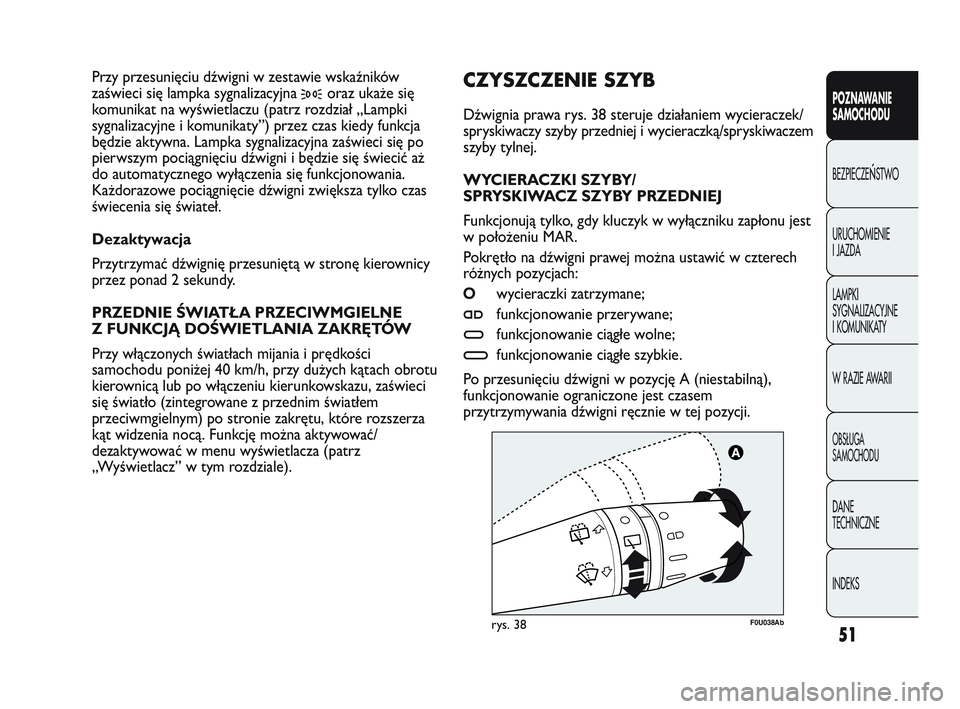

CZYSZCZENIE SZYB
Dźwignia prawa rys. 38 steruje działaniem wycieraczek/
spryskiwaczy szyby przedniej i wycieraczką/spryskiwaczem
szyby tylnej.
WYCIERACZKI SZYBY/
SPRYSKIWACZ SZYBY PRZEDNIEJ
Funkcjonują tylko, gdy kluczyk w wyłączniku zapłonu jest
w położeniu MAR.
Pokrętło na dźwigni prawej można ustawić w czterech
różnych pozycjach:
Owycieraczki zatrzymane;
≤funkcjonowanie przerywane;
≥funkcjonowanie ciągłe wolne;
¥funkcjonowanie ciągłe szybkie.
Po przesunięciu dźwigni w pozycję A (niestabilną),
funkcjonowanie ograniczone jest czasem
przytrzymywania dźwigni ręcznie w tej pozycji. Przy przesunięciu dźwigni w zestawie wskaźników
zaświeci się lampka sygnalizacyjna
3oraz ukaże się
komunikat na wyświetlaczu (patrz rozdział „Lampki
sygnalizacyjne i komunikaty”) przez czas kiedy funkcja
będzie aktywna. Lampka sygnalizacyjna zaświeci się po
pierwszym pociągnięciu dźwigni i będzie się świecić aż
do automatycznego wyłączenia się funkcjonowania.
Każdorazowe pociągnięcie dźwigni zwiększa tylko czas
świecenia się świateł.
Dezaktywacja
Przytrzymać dźwignię przesuniętą w stronę kierownicy
przez ponad 2 sekundy.
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE
Z FUNKCJĄ DOŚWIETLANIA ZAKRĘTÓW
Przy włączonych światłach mijania i prędkości
samochodu poniżej 40 km/h, przy dużych kątach obrotu
kierownicą lub po włączeniu kierunkowskazu, zaświeci
się światło (zintegrowane z przednim światłem
przeciwmgielnym) po stronie zakrętu, które rozszerza
kąt widzenia nocą. Funkcję można aktywować/
dezaktywować w menu wyświetlacza (patrz
„Wyświetlacz” w tym rozdziale).
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 51
