2013 Abarth Punto CD player

225
RADIOODTWARZACZ
SZYBKI PRZEWODNIK
Przycisk
FM
AM
MEDIA
FUNKCJE OGÓLNE
Włączanie
Wyłączanie
Wybór źródła radia FM1, FM2, FM AutoSTore
Wybór źródła radia MW1, MW2
Wybór źródła CD/Media Player (tylko zBlue&Me™)/
AUX (tylko zBlue&Me™)
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie kilkakrotne przycisku
Naciśnięcie krótkie kilkakrotne przycisku
Naciśnięcie krótkie kilkakrotne przycisku
F0U0542m
gON/OFF
rys. 1
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 225

RADIOODTWARZACZ
227
Przycisk
˚EJECT
FUNKCJE CD
Wysuwanie CD
Odtwarzanie poprzedniego/następnego utworu
Szybkie przewijanie do tyłu/do przodu utworów na CD
Odtwarzanie poprzedniego/następnego folderu (na CD-MP3)
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisków ¯lub ˙
Naciśnięcie dłuższe przycisków ¯lub ˙
Naciśnięcie krótkie przycisków ▲lub ▼
FUNKCJE Media Player
(tylko z Blue&Me™)
Wybór folderu/wykonawcy/rodzaju/albumu poprzedniego/
następnego, w zależności od wybranego aktywnego trybu
Odtwarzanie poprzedniego/następnego utworu
Tr y b
Naciśnięcie krótkie przycisku
Naciśnięcie krótkie przycisku
Przycisk
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 227

STEROWANIE W KIEROWNICY
(dla wersji/rynków, gdzie przewidziano)
F0U518Ab
Przycisk
&
+
−
SRC
▲
▼
FUNKCJA
Włączanie/wyłączanie AudioMute (tryb Radio)
lub funkcji Pausa (tryb MP3 lub Media Player tylko
zBlue&Me™)
Zwiększanie głośności
Zmniejszanie głośności
Wybór zakresu częstotliwości Radia (FM1, FM2, FMT, FMA,
MW1, MW2) i słuchanych źródeł (Radio, MP3 lub Media Player
(tylko zBlue&Me™)/AUX (tylko zBlue&Me™)
Radio: wyszukiwanie automatyczne kolejnej dostrajanej stacji
CD/CD MP3: wybór następnego utworu
Radio: wyszukiwanie automatyczne poprzedniej dostrajanej
stacji
CD/CD MP3: wybór poprzedniego utworuTr y b
Naciśnięcie krótkie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
Naciśnięcie przycisku
RADIOODTWARZACZ
228
rys. 2
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 228

RADIOODTWARZACZ
230
Odtwarzacz CD MP3
❒Funkcja MP3-Info (ID3-TAG);
❒Wybór folderu (poprzedniego/następnego);
❒Wybór utworu (do przodu/do tyłu);
❒Przewijanie szybkie (do przodu/do tyłu) utworów;
❒Funkcja MP3 Display: wyświetlanie nazwy katalogu,
informacji ID3-TAG, czasu odtwarzania utworu od
początku, nazwy pliku)
❒Odtwarzanie CD audio lub danych, CD-R i CD-RW.
Sekcja Audio
❒Funkcja Mute/Pause;
❒Funkcja Soft Mute;
❒Funkcja Loudness;
❒Equalizer graficzny 7-zakresowy;
❒Oddzielna regulacja tonów niskich/wysokich;
❒Balans kanałów prawy/lewy.Sekcja Media Player
(tylko z Blue&Me™)
W celu zapoznania się z funkcjonowaniem Media Playera, patrz
opis w Załączniku Blue&Me™.
Sekcja AUX
(tylko z Blue&Me™)
❒Wybór ródła AUX;
❒Funkcja AUX Offset: dostosowanie głośności urządzenia
przenośnego do poziomu głośności innych źródeł;
❒Odczyt odtwarzacza przeno nego.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 230

233
RADIOODTWARZACZ
REGULACJE AUDIO
Funkcje proponowane w menu audio są różne w zależności od
aktywnego źródła: AM/FM/CD/Media Player (tylko
zBlue&Me™)/AUX (tylko zBlue&Me™).
Aby zmodyfikować funkcje Audio, nacisnąć krótko przycisk
AUDIO. Po pierwszym naciśnięciu przycisku AUDIO na
wyświetlaczu ukaże się wartość poziomu tonów niskich dla
źródła aktywnego w danym momencie (np. jeżeli znajdujemy
się w trybie FM, na wyświetlaczu ukaże się napis „FM Bass + 2”).
Aby przewijać funkcje Menu, użyć przycisków ▲lub ▼. Aby
zmienić ustawienie wybranej funkcji, użyć przycisków ¯lub ˙.
Na wyświetlaczu pojawi się aktualny stan wybranej funkcji.Funkcje zarządzane przez Menu są następujące:
❒BASS (regulacja tonów niskich);
❒TREBLE (regulacja tonów wysokich);
❒BALANCE (regulacja balansu głośników prawy/lewy);
❒FADER (regulacja balansu głośników przednie/tylne);
❒LOUDNESS (aktywacja/dezaktywacja funkcji LOUDNESS);
❒EQUALIZER (aktywacja i wybór equalizacji fabrycznej);
❒UŻYCIE EQUALIZERA (ustawienie equalizacji osobistej).
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 233

241
RADIOODTWARZACZ
UWAGI
❒Za pomocą Menu można wybrać jedynie ustawienie
aktywacja/dezaktywacja funkcji, a nie wartość minimalną lub
maksymalną głośności.
❒Jeżeli przy włączaniu radia aktywna jest funkcja „TA”,
„TEL.”, lub zewnętrzne źródło audio, radio włączy się na
głośności ustawionej dla tych źródeł dźwięku.
Dezaktywując zewnętrzne źródło audio, głośność można
regulować pomiędzy wartością minimalną i maksymalną.
❒W przypadku niewystarczającego naładowania akumulatora
nie będzie możliwe wyregulowanie głośności pomiędzy
poziomem minimalnym i maksymalnym.
FUNKCJA TELEFON
(regulacja głośności telefonu)
(tylko gdy na wyposażeniu znajduje się system
Blue&Me
TM)
W przypadku funkcji Speech volume w Menu
Ta funkcja umożliwia regulację (ustawienie od 1 do 40), poprzez
obrót przycisku/pokrętła ON/OFF lub naciśniecie przycisków
¯/ ˙lub wyłączenie (ustawienie OFF) głośności Telefonu,
Blue& Me™(z wyjątkiem funkcji Media Player).
Na wyświetlaczu jest aktualny stan funkcji:
❍“Speech Off ”: funkcja nieaktywna.
❍“Speech volume 23”: funkcja aktywna z ustawieniem
głośności 23.Gdy funkcji Speech volume nie ma w Menu
W momencie odebrania rozmowy telefonicznej dźwięk z
telefonu przechodzi poprzez radioodtwarzacz do systemu
audio w samochodzie.
Dźwięk telefonu posiada zawsze głośność stałą, ale można go
regulować podczas konwersacji za pomocą przycisku/
pokrętła ON/OFF.
Jeśli w trakcie użytkowania Blue&Me
TMnastąpi zmiana
głośności rozmowy telefonicznej, nowy poziom głośności
będzie pojawiał się na wyświetlaczu radioodtwarzacza i
zostanie zapisany w pamięci również dla następnych rozmów
telefonicznych pomimo wyłączenia silnika.
Gdy funkcja RADIO ON VOLUME jest aktywna, przy
kolejnym uruchomieniu silnika:
❍jeśli radioodtwarzacz wyłączono na poziomie głośności
Blue&Me
TMponiżej 12, przy kolejnej rozmowie
telefonicznej głośność Blue&MeTMzostanie automatycznie
ustawiona na wartości 12;
❍jeśli radioodtwarzacz wyłączono na poziomie głośności
Blue&Me
TMpowyżej 12, przy kolejnej rozmowie
telefonicznej głośność Blue&MeTMzostanie automatycznie
ustawiona na wartości 25;
❍jeśli radioodtwarzacz wyłączono na poziomie głośności
Blue&Me
TMzawierającej się pomiędzy wartościami 12 i
25, przy kolejnej rozmowie telefonicznej głośność
Blue&Me
TMpozostanie taka, jak ta ustawiona wcześniej
przez użytkownika;
Jeśli natomiast funkcja RADIO ON VOLUME jest nieaktywna,
radioodtwarzacz zachowuje ostatnie wprowadzone ustawienie.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 241

242
RADIOODTWARZACZ
Funkcja SPEECH VOLUME
(regulacja głośności telefonu)
Ta funkcja umożliwia wyregulowanie (ustawienie od 1
do 40), poprzez obrót pokrętła obrotowego rys. 1 lub
naciśniecie przycisków ¯/ ˙lub wyłączenie (ustawienie
OFF) głośności Telefonu, Blue&Me™(z wyjątkiem funkcji
Media Player).
Na wyświetlaczu jest aktualny stan funkcji:
❒“Speech Off ”: funkcja nieaktywna.
❒“Speech volume 23”: funkcja aktywna z ustawieniem
głośności 23.
Funkcja AUX OFFSET
(dostosowanie głośności urządzenia przenośnego
do poziomu głośności innych źródeł)
(dla wersji/rynków, gdzie przewidziano)
Funkcja ta umożliwia dostosowanie głośności źródła AUX,
zależnej od odnośnego odtwarzacza przenośnego, do poziomu
głośności innych źródeł. Aby aktywować tę funkcję nacisnąć
przycisk MENU i wybrać pozycję “AUX offset”.
Nacisnąć przyciski¯lub˙w celu zmniejszenia lub
zwiększenia poziomu głośności (w skali od – 6 do + 6).
Funkcja RADIO OFF
(tryb włączania i wyłączania)
Ta funkcja umożliwia ustawienie trybu wyłączania radia
na dwa różne sposoby. Aby aktywować funkcję, użyć
przycisków ¯lub ˙.
Na wyświetlaczu ukaże się wybrany tryb:
❒„00 MIN „: wyłączenie zależne od kluczyka wyłącznika
zapłonu; radio wyłączy się automatycznie po ustawieniu
kluczyka w pozycji STOP;
❒„20 MIN”: wyłączenie zależne od kluczyka wyłącznika
zapłonu; radio pozostanie włączone przez maksymalny czas
20 minut po ustawieniu kluczyka w pozycji STOP.Funkcja SYSTEM RESET
Ta funkcja umożliwia przywrócenie wszystkich ustawień do
wartości fabrycznych.
Dostępne opcje są następujące:
❒NO: brak interwencji przywracania;
❒YES: przywrócone zostaną parametry fabryczne. Podczas
tych operacji na wyświetlaczu pojawia się napis „Resetting”.
Po zakończeniu operacji źródło dźwięku nie zmieni się
i będzie wyświetlana sytuacja poprzednia.
PRZYSTOSOWANIE DO PODŁĄCZENIA
TELEFONU
Jeżeli w samochodzie zainstalowany jest zestaw
głośnomówiący, gdy zostanie odebrane połączenie telefoniczne,
audio radia połączone zostaje z wyjściem telefonu. Dźwięk
telefonu posiada zawsze głośność stałą, ale można go
regulować podczas konwersacji za pomocą pokrętła rys. 1.
Głośność stałą dźwięku audio telefonu można regulować za
pomocą funkcji “SPEECH VOLUME” w Menu (o ile
przewidziano tego typu funkcję). Podczas dezaktywacji audio
przy połączeniu telefonicznym, na wyświetlaczu pojawia się
napis “PHONE”.
Jeśli w Menu nie ma funkcji "SPEECH VOLUME", regulacja
głośności odbywa się jak w przypadku występowania
Blue&Me™.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 242

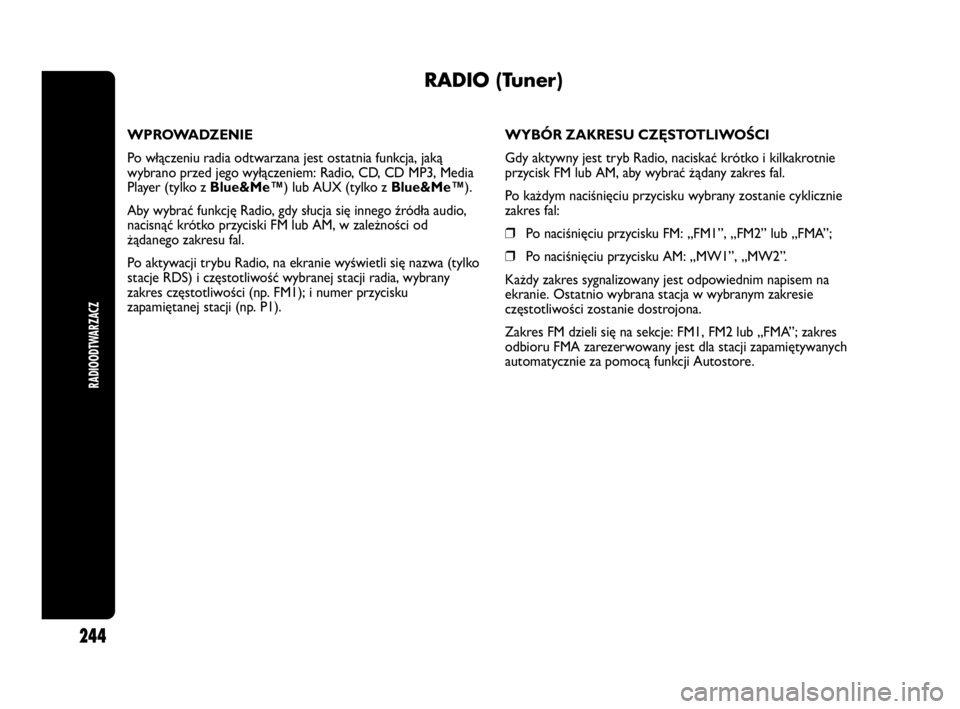

RADIOODTWARZACZ
244
RADIO (Tuner)
WPROWADZENIE
Po włączeniu radia odtwarzana jest ostatnia funkcja, jaką
wybrano przed jego wyłączeniem: Radio, CD, CD MP3, Media
Player (tylko zBlue&Me™) lub AUX (tylko zBlue&Me™).
Aby wybrać funkcję Radio, gdy słucja się innego źródła audio,
nacisnąć krótko przyciski FM lub AM, w zależności od
żądanego zakresu fal.
Po aktywacji trybu Radio, na ekranie wyświetli się nazwa (tylko
stacje RDS) i częstotliwość wybranej stacji radia, wybrany
zakres częstotliwości (np. FM1); i numer przycisku
zapamiętanej stacji (np. P1).WYBÓR ZAKRESU CZĘSTOTLIWOŚCI
Gdy aktywny jest tryb Radio, naciskać krótko i kilkakrotnie
przycisk FM lub AM, aby wybrać żądany zakres fal.
Po każdym naciśnięciu przycisku wybrany zostanie cyklicznie
zakres fal:
❒Po naciśnięciu przycisku FM: „FM1”, „FM2” lub „FMA”;
❒Po naciśnięciu przycisku AM: „MW1”, „MW2”.
Każdy zakres sygnalizowany jest odpowiednim napisem na
ekranie. Ostatnio wybrana stacja w wybranym zakresie
częstotliwości zostanie dostrojona.
Zakres FM dzieli się na sekcje: FM1, FM2 lub „FMA”; zakres
odbioru FMA zarezerwowany jest dla stacji zapamiętywanych
automatycznie za pomocą funkcji Autostore.
221-256 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:46 Pagina 244
