Page 105 of 110
ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Magneto CABatería:Modelo:YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:Bombilla halógenaVoltaje, potencia de la bombilla
cantidad:Faro delantero:
12 V, 55 W 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera: 12 V, 10.0 W 2
Luz de intermitencia trasera: 12 V, 10.0 W 2
Luz auxiliar:
LED
Luz de la matrícula: 12 V, 5.0 W 1
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera: LED Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor: LED
Luz indicadora del sistema inmovilizador: LED
Luz indicadora de la sincronización del
cambio: LED
Fusibles:Fusible principal:50.0 A
Fusible del faro: 15.0 A
Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido: 15.0 A
Fusible del ventilador del radiador:
15.0 A 2
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de repuesto: 7.5 A Fusible de la válvula de la mariposa eléctrica:
7.5 A
U1JSS0S0.book Page 3 Thursday, July 28, 2011 2:21 PM
Page 106 of 110
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48612
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400

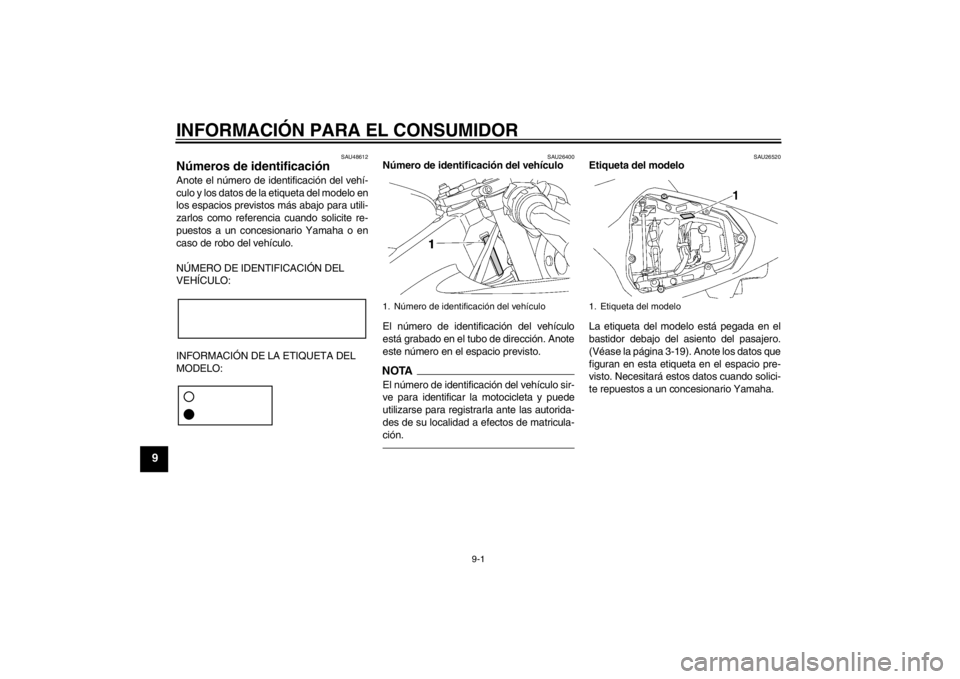

Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-19). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1. Etiqueta del modelo
U1JSS0S0.book Page 1 Thursday, July 28, 2011 2:21 PM
Page 107 of 110
INDEX
AAceite del motor y cartucho del filtro de aceite .................................................. 6-14
Alarma antirrobo (opcional) .................. 3-14
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-40
Arranque del motor ................................. 5-1
Asientos ................................................ 3-19BBatería .................................................. 6-34
Bombilla de la luz de la matrícula, cambio ................................................ 6-39
Bombilla del faro, cambio ..................... 6-37
Bombilla del intermitente, cambio......... 6-38
Bujías, comprobación ........................... 6-13CCaballete lateral.................................... 3-27
Caballete lateral, comprobación y engrase .............................................. 6-32
Cable del portacascos .......................... 3-20
Cables, comprobación y engrase ......... 6-30
Cadena de transmisión, limpieza y engrase .............................................. 6-29
Cambio ................................................... 5-2
Carenados y paneles, desmontaje y montaje................................................. 6-9
Catalizador ........................................... 3-19
Cojinetes de las ruedas, comprobación ..................................... 6-34
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-24
Conmutador de la luz de cruce/ carretera ............................................. 3-14 Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-46
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-33EEspecificaciones ..................................... 8-1
Espejos retrovisores.............................. 3-21
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-20
Fusibles, cambio ...................................6-36GGasolina ................................................3-17HHolgura de la válvula.............................6-21
Horquilla delantera, ajuste .................... 3-22
Horquilla delantera, comprobación ....... 6-33IIdentificación de averías ....................... 6-45
Indicador multifunción ............................. 3-8
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-15
Interruptor de intermitencia ................... 3-14
Interruptor de la bocina ......................... 3-14
Interruptor de luces de emergencia ...... 3-15
Interruptor de paro del motor ................ 3-14
Interruptor de ráfagas............................ 3-14
Interruptores de la luz de freno ............. 6-25
Interruptores del manillar ...................... 3-14
Interruptor principal/Bloqueo de dirección................................................ 3-2
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión ...... 6-28
Juego libre de la maneta de embrague,
ajuste .................................................. 6-24
Juego libre de la maneta del freno, comprobación ..................................... 6-25
Juego libre del puño del acelerador, comprobación ..................................... 6-20LLíquido de freno, comprobación ........... 6-26
Líquido de frenos, cambio .................... 6-27
Líquido refrigerante............................... 6-17
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-7
Luz de aviso de la temperatura del líquido refrigerante................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-38
Luz de posición ..................................... 6-40
Luz indicadora de la sincronización del cambio .................................................. 3-7
Luz indicadora del sistema
inmovilizador......................................... 3-7
Luz indicadora de punto muerto ............. 3-4MManeta de embrague............................ 3-15
Maneta de freno.................................... 3-16
Manetas de freno y embrague, comprobación y engrase .................... 6-31
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5
U1JSS0S0.book Page 1 Thursday, July 28, 2011 2:21 PM
Page 108 of 110
INDEXNNeumáticos ........................................... 6-21
Número de identificación del vehículo .... 9-1
Números de identificación....................... 9-1PPastillas de freno delantero y trasero, comprobación ..................................... 6-25
Pedal de cambio ................................... 3-15
Pedal de freno....................................... 3-16
Pedales de freno y cambio, comprobación y engrase .................... 6-31
Pivotes del basculante, engrase ........... 6-32
Puño del acelerador y cable, comprobación y engrase .................... 6-30RRalentí del motor, comprobación .......... 6-20
Rodaje del motor..................................... 5-3
Rueda (delantera) ................................. 6-41
Ruedas.................................................. 6-23
Rueda (trasera) ..................................... 6-43SSistema de corte del circuito de
encendido ........................................... 3-28
Sistema EXUP ...................................... 3-27
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-26TTapón del depósito de gasolina ............ 3-16
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero y tubo de rebose del depósito de gasolina........................... 3-18
U1JSS0S0.book Page 2 Thursday, July 28, 2011 2:21 PM
Page 109 of 110
U1JSS0S0.book Page 3 Thursday, July 28, 2011 2:21 PM
Page 110 of 110
PRINTED IN JAPAN2011.08-0.3×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
