REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU39013
Scheinwerferlampe auswech-
seln Dieses Modell ist mit Halogen-Scheinwer-
ferlampen ausgestattet. Eine durchge-
brannte Scheinwerferlampe wie folgt aus-
wechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:●
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
●
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.

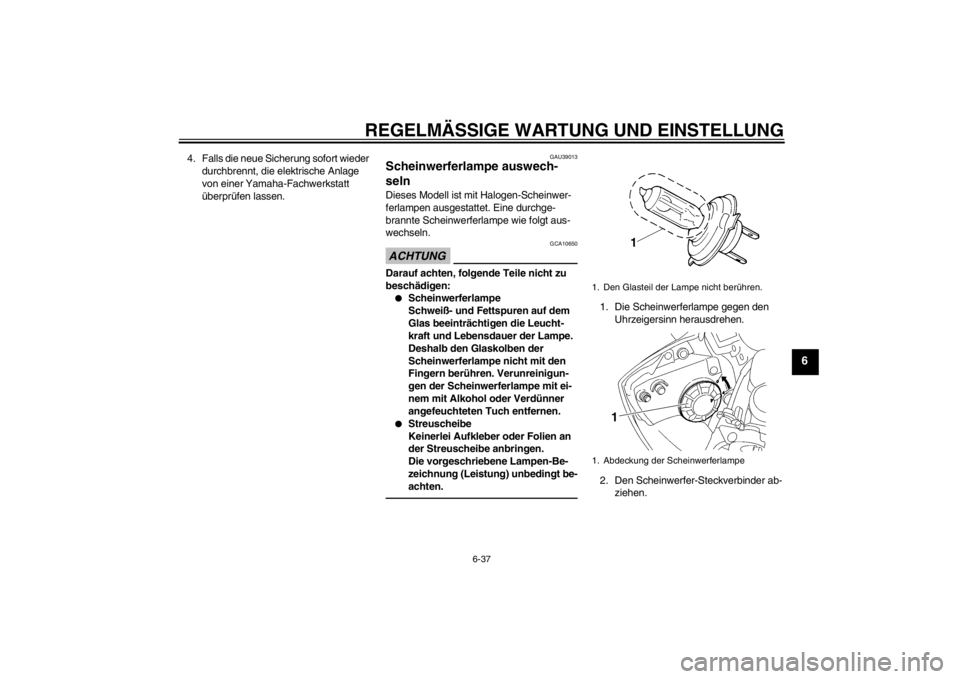

1. Die Scheinwerferlampe gegen den Uhrzeigersinn herausdrehen.
2. Den Scheinwerfer-Steckverbinder ab- ziehen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1
U1JSG0G0.book Page 37 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern.
5. Den Scheinwerferstecker anschlie-
ßen. 6. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.

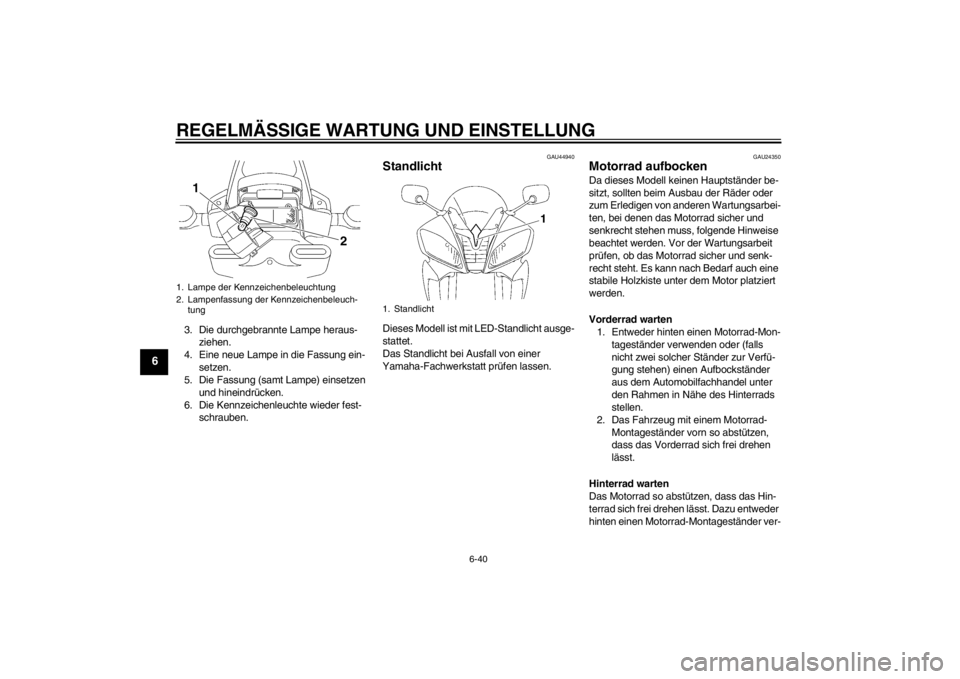

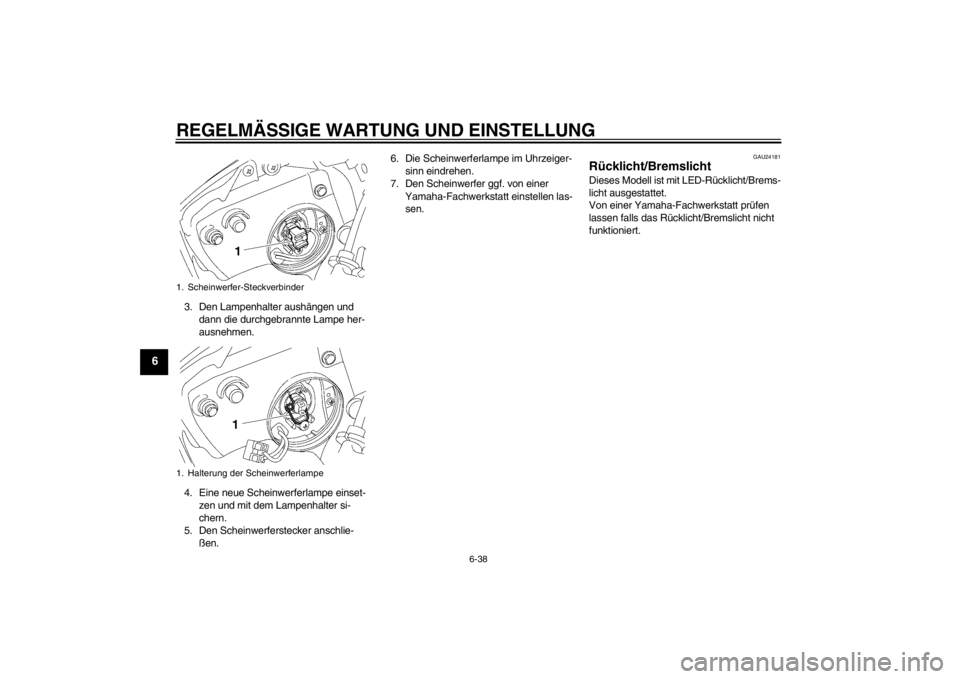

1. Scheinwerfer-Steckverbinder
1. Halterung der ScheinwerferlampeU1JSG0G0.book Page 38 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191] GAU24313
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen.

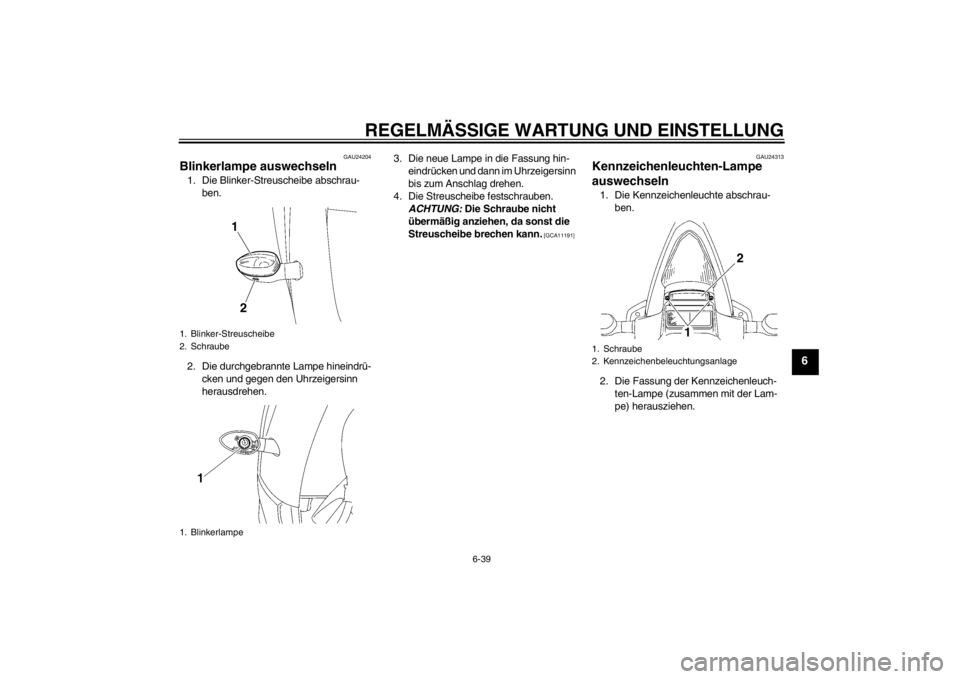

1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
21
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1
2
U1JSG0G0.book Page 39 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
6
3. Die durchgebrannte Lampe heraus-ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU44940
Standlicht Dieses Modell ist mit LED-Standlicht ausge-
stattet.
Das Standlicht bei Ausfall von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten 1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch- tung
1
2
1. Standlicht
U1JSG0G0.book Page 40 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
6
wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU24360
Vorderrad
GAU33925
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es

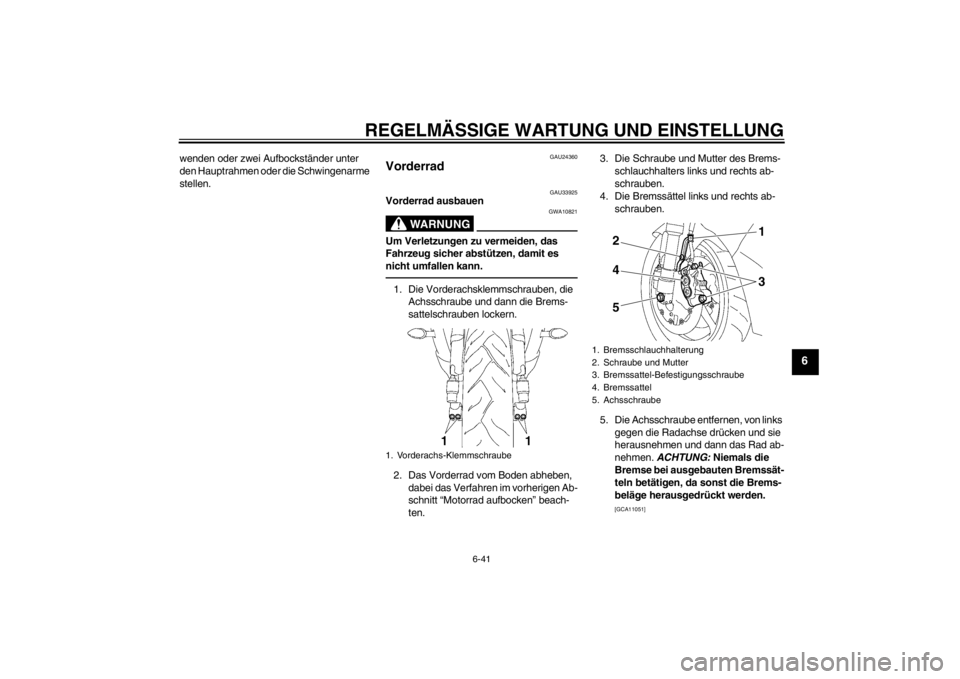

nicht umfallen kann.1. Die Vorderachsklemmschrauben, die Achsschraube und dann die Brems-
sattelschrauben lockern.
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen Ab-
schnitt “Motorrad aufbocken” beach-
ten. 3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab- schrauben.
5. Die Achsschraube entfernen, von links gegen die Radachse drücken und sie
herausnehmen und dann das Rad ab-
nehmen. ACHTUNG: Niemals die
Bremse bei ausgebauten Bremssät-
teln betätigen, da sonst die Brems-
beläge herausgedrückt werden.

[GCA11051]
1. Vorderachs-Klemmschraube
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
5. Achsschraube
31
2
4
5
U1JSG0G0.book Page 41 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
6
GAU33935
Vorderrad einbauen1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Die Achsschraube montieren, das Vorderrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Den Bremssattel an jeder Seite an-
bauen und die Befestigungsschrau-
ben mit dem vorgeschriebenen An-
zugsmoment festziehen.
HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-
den ist.5. Die Schraube und Mutter des Brems-schlauchhalters links und rechts an-
schrauben.
6. Die Achsschraube vorschriftsmäßig festziehen.HINWEISBeim Festziehen der Achsschraube die
Radachse mit einem 19 mm Sechskant-
schlüssel halten, damit sie sich nicht mit-
dreht.7. Die Achs-Klemmschraube B, dann die Klemmschraube A mit dem vorge-
schriebenen Drehmoment festziehen. 8. Dann die Klemmschraube B mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
9. Mit einem Gummihammer leichte Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es auf
das Ende der Radachse auszurichten.
10. Die Achs-Klemmschraube D, dann die Klemmschraube C mit dem vorge-
schriebenen Drehmoment festziehen.

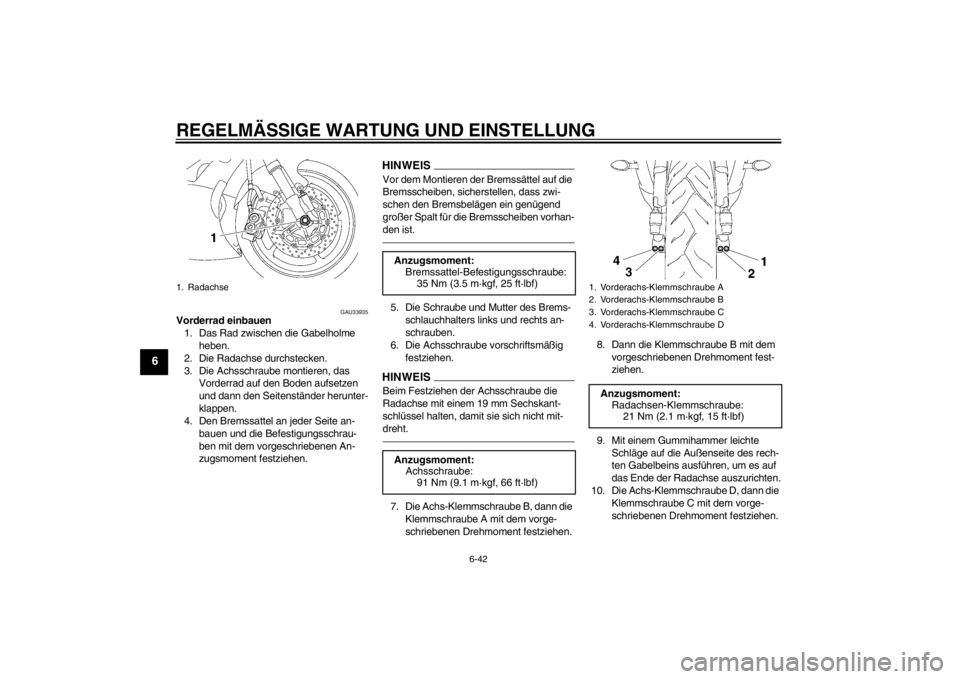

1. Radachse
Anzugsmoment:Bremssattel-Befestigungsschraube:35 Nm (3.5 m·kgf, 25 ft·lbf)
Anzugsmoment: Achsschraube:91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube DAnzugsmoment:
Radachsen-Klemmschraube:21 Nm (2.1 m·kgf, 15 ft·lbf)
U1JSG0G0.book Page 42 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
6
11. Dann die Klemmschraube D mit dem vorgeschriebenen Drehmoment fest-
ziehen.
12. Mit angezogener Vorderradbremse mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25080
Hinterrad
GAU44953
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-40 anheben.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge vollständig lockern. 5. Die Kettenspanner-Einstellschraube in
Richtung (a) drehen, um die Antriebs-
kette zu lockern, so dass sie vom Ket-
tenrad abgenommen werden kann,
und dann das Rad nach vorn drücken.
6. Die Antriebskette vom Kettenrad ab- nehmen.
Anzugsmoment:
Radachsen-Klemmschraube:

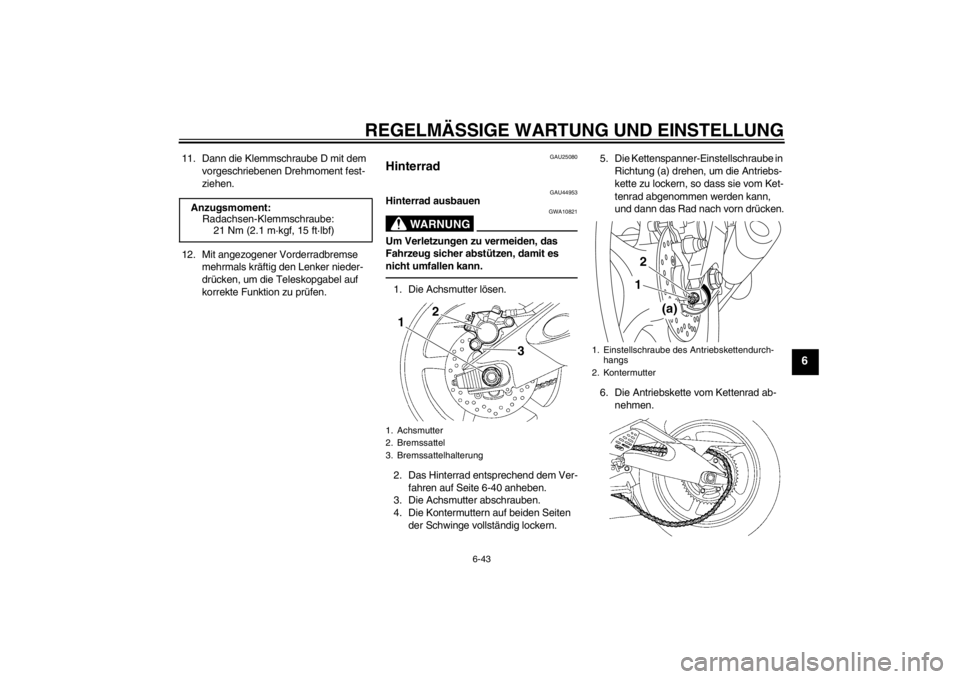

21 Nm (2.1 m·kgf, 15 ft·lbf)1. Achsmutter
2. Bremssattel
3. Bremssattelhalterung
1
2
3

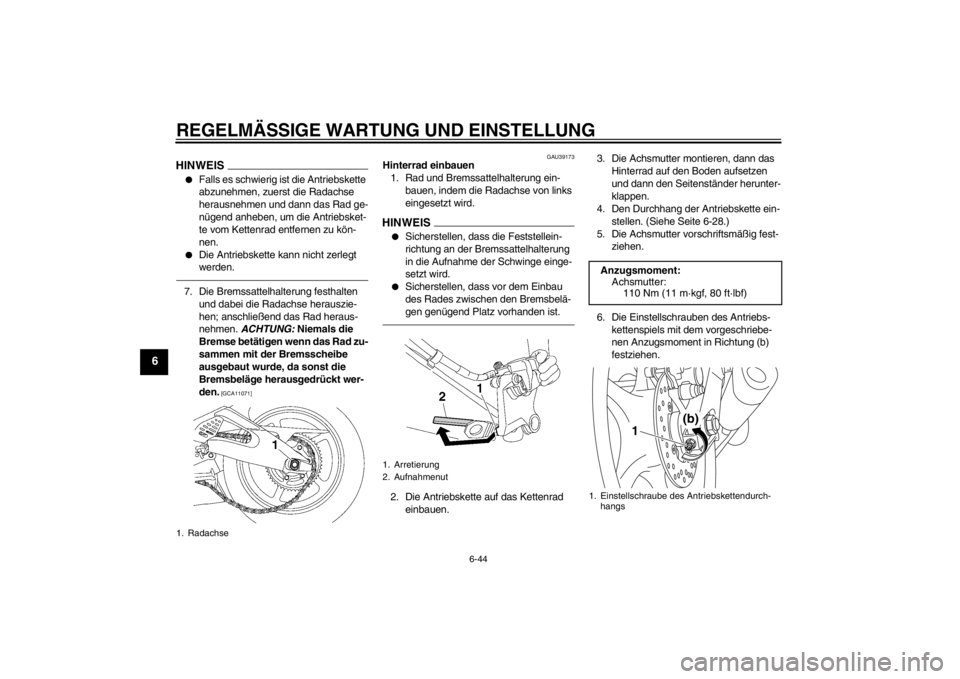

1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)
12
U1JSG0G0.book Page 43 Wednesday, July 27, 2011 3:41 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-44
6
HINWEIS●
Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
●
Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Niemals die
Bremse betätigen wenn das Rad zu-
sammen mit der Bremsscheibe
ausgebaut wurde, da sonst die
Bremsbeläge herausgedrückt wer-
den.
[GCA11071] GAU39173
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein- bauen, indem die Radachse von links
eingesetzt wird.HINWEIS●
Sicherstellen, dass die Feststellein-
richtung an der Bremssattelhalterung
in die Aufnahme der Schwinge einge-
setzt wird.
●
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad einbauen. 3. Die Achsmutter montieren, dann das
Hinterrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-28.)
5. Die Achsmutter vorschriftsmäßig fest- ziehen.
6. Die Einstellschrauben des Antriebs- kettenspiels mit dem vorgeschriebe-
nen Anzugsmoment in Richtung (b)
festziehen.
1. Radachse
1. Arretierung
2. Aufnahmenut
Anzugsmoment:Achsmutter:110 Nm (11 m·kgf, 80 ft·lbf)1. Einstellschraube des Antriebskettendurch-
hangs
(b)
