2012 YAMAHA XENTER 150 Instructieboekje (in Dutch)

52S-F819D-D0HW151
HANDLEIDING
Lees deze handleiding aandachtig door voordat u deze
machine gaat gebruiken.
5 2S -F 819D -D 0_C S.in dd 152S-F819D-D0_CS.indd 1
2 011/0 8/2 4 1 8:0 1:2 82011/08/24 18:01:28

DAU46090
Q
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de machine
te blijven als deze wordt verkocht.
52S-F819D-D0_CS.indd 252S-F819D-D0_CS.indd 2
2011/11/16 13:05:102011/11/16 13:05:10
Process BlackProcess Black

DAU10050
INLEIDING
DAU10113
Welkom in de wereld van Yamaha!
Als eigenaar van de HW151 profi teert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwerpen
en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw HW151. De
Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en an-
deren kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte toch nog vragen
zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan er soms sprake zijn
van kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
DWA12411
WAARSCHUWING
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebruiken.
52S-F819D-D0_CS.indd 352S-F819D-D0_CS.indd 3
2011/11/16 13:05:102011/11/16 13:05:10
Process BlackProcess Black

DAU10122

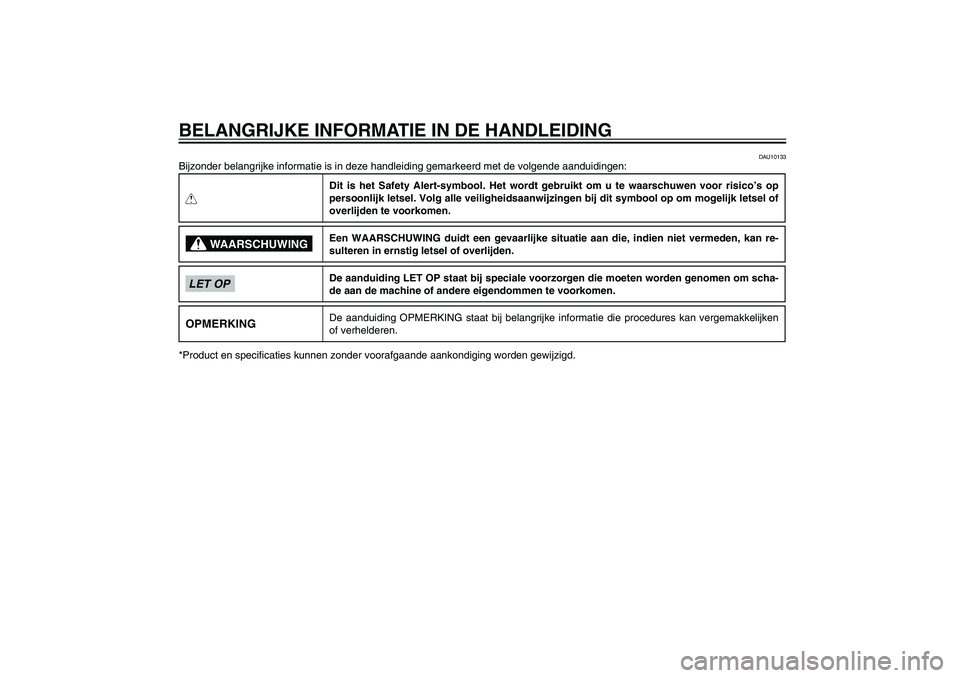

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10133
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:QDit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
WAARSCHUWING
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan re-
sulteren in ernstig letsel of overlijden.
LET OP
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om scha-
de aan de machine of andere eigendommen te voorkomen.
OPMERKING
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
*Product en specifi caties kunnen zonder voorafgaande aankondiging worden gewijzigd.
52S-F819D-D0_CS.indd 452S-F819D-D0_CS.indd 4
2011/11/16 13:05:102011/11/16 13:05:10
Process BlackProcess Black

DAU10122
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAUT1390
HW151
HANDLEIDING
©2011 Yamaha Motor Taiwan Co., Ltd.
1e Uitgave, September 2011
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd gebruik
zonder schriftelijke toestemmin van
Yamaha Motor Taiwan Co., Ltd.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
52S-F819D-D0_CS.indd 552S-F819D-D0_CS.indd 5
2011/11/16 13:05:102011/11/16 13:05:10
Process BlackProcess Black

DAU10210
INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ............... 1-1
Andere aandachtspunten voor veilig
rijden ............................................. 1-5
BESCHRIJVING .................................. 2-1
Aanzicht linkerzijde .......................... 2-1
Aanzicht rechterzijde ........................ 2-2
Bedieningen en instrumenten .......... 2-3
FUNCTIES VAN INSTRUMENTEN EN
BEDIENINGEN .................................... 3-1
Contactslot/stuurslot ......................... 3-1
Controle- en
waarschuwingslampjes ................. 3-2

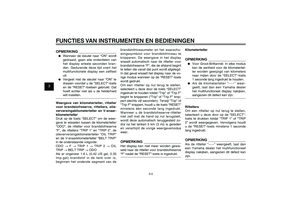

Multifunctioneel display .................... 3-3
Stuurschakelaars ............................. 3-7
Voorremhendel ................................. 3-7
Achterremhendel .............................. 3-8
Tankdop ........................................... 3-8
Brandstof .......................................... 3-9
Uitlaatkatalysator ............................ 3-10

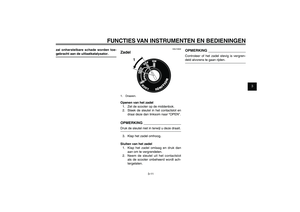

Zadel .............................................. 3-11
Voetsteun passagier ...................... 3-12
Opbergcompartiment voorzijde ...... 3-12
Achterste opbergcompartiment ...... 3-13
Schokdemperunit ........................... 3-13

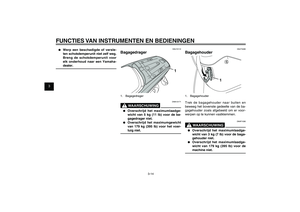

Bagagedrager ................................ 3-14
Bagagehouder ................................ 3-14
VOOR UW VEILIGHEID - CONTROLES
VOOR HET RIJDEN ............................ 4-1GEBRUIK EN BELANGRIJKE RIJ-IN-
FORMATIE .......................................... 5-1
Starten van de motor ........................ 5-1
Wegrijden ......................................... 5-2
Sneller en langzamer rijden ............. 5-2
Remmen ........................................... 5-2
Tips voor een zuinig
brandstofverbruik .......................... 5-3
Inrijperiode ....................................... 5-3
Parkeren ........................................... 5-4
PERIODIEK ONDERHOUD EN AFSTEL-
LINGEN ............................................... 6-1
Boordgereedschapsset .................... 6-2
Periodiek onderhoudsschema voor het
uitstootcontrolesysteem ................ 6-3
Algemeen smeer- en
onderhoudsschema ...................... 6-4
Verwijderen en aanbrengen van de
stroomlijn- en framepanelen ......... 6-7
Controleren van de bougie ............... 6-9
Motorolie en olie-aanzuigzeef ........ 6-10
Eindoverbrengingsolie .................... 6-12
Koelvloeistof ................................... 6-13
Luchtfi lter en luchtfi lterelementen in
v-snaarbehuizing ........................ 6-15
Stationair toerental controleren ...... 6-16
De vrije slag van de gasgreep
controleren .................................. 6-16
Klepspeling ..................................... 6-17
Banden ........................................... 6-17Gietwielen ...................................... 6-19
Vrije slag van voorremhendel
controleren .................................. 6-19
Vrije slag van achterremhendel afstel-
len ............................................... 6-19
Controleren van voorremblokken en
achterremschoenen .................... 6-20
Controleren van
remvloeistofniveau ...................... 6-21
Remvloeistof verversen .................. 6-22
Kabels controleren en smeren ....... 6-22
Controleren en smeren van gasgreep
en gaskabel ................................ 6-23
Voor- en achterremhendel
smeren ........................................ 6-23
Middenbok controleren en
smeren ........................................ 6-23
Voorvork controleren ...................... 6-24
Stuursysteem controleren .............. 6-25
Controleren van wiellagers ............. 6-25
Accu ............................................... 6-25
Zekeringen vervangen ................... 6-27
Koplampgloeilamp vervangen ........ 6-28
Achterlicht/remlichtunit ................... 6-29
Gloeilamp in voorste richtingaanwijzer
vervangen ................................... 6-29
Parkeerlichtgloeilamp vervangen ... 6-30
Gloeilamp achterste richtingaanwijzer
vervangen ................................... 6-31
Kentekenverlichting ........................ 6-31
Problemen oplossen ...................... 6-32
52S-F819D-D0_CS.indd 652S-F819D-D0_CS.indd 6
2011/11/16 13:05:102011/11/16 13:05:10
Process BlackProcess Black

DAU10210
INHOUDSOPGAVE
Storingzoekschema’s ..................... 6-33
VERZORGING EN STALLING VAN DE
SCOOTER ........................................... 7-1
Matkleur, let op ................................. 7-1
Verzorging ........................................ 7-1
Stalling ............................................. 7-3
SPECIFICATIES ................................. 8-1
GEBRUIKERSINFORMATIE .............. 9-1

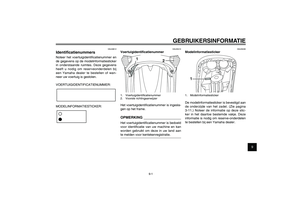

Identifi catienummers ........................ 9-1
52S-F819D-D0_CS.indd 752S-F819D-D0_CS.indd 7
2011/11/16 13:05:102011/11/16 13:05:10
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
1-1
DAU10221
Q
VEILIGHEIDSINFORMATIE
DAU10269
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u ver-
antwoordelijk voor de veilige en juiste be-
diening ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgen-
de vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:● Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.● Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.● Grondig getraind zijn in veilige en
correcte rijtechnieken.● Gebruikmaken van professionele
technische service, zoals aangege-
ven in deze Gebruikershandleiding
en/of wanneer de mechanische con-
dities dit vereisen.
Veilig rijden
Voer vóór elke rit de controles voor het
rijden uit om u ervan te verzekeren dat
de machine in veilige staat verkeert. On-voldoende inspectie of onderhoud van de
machine vergroot het risico op ongeval of
schade. Zie pagina 4-2 voor een lijst met
controles voor het rijden.
● Deze scooter is gebouwd voor het
vervoer van de bestuurder plus een
passagier.● Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het na-
deren en passeren van kruisingen,
daar doen ongelukken met scoo-
ters zich namelijk het meest voor.
• Ga daar rijden waar andere weg-
gebruikers u kunnen zien. Ga niet
rijden in de dode zichthoek van
een andere weggebruiker.● Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig
rijbewijs.
• Zorg dat u bekwaam bent om te
rijden en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
• We raden aan om het scooterrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig bekend
bent met de scooter en zijn bedie-
ning.
● Ongelukken worden vaak veroorzaakt
door een fout van de scooterbestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge
rijsnelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid,
waardoor ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid
in acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u
afslaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kun-
nen zien.
DAU10221
Q
VEILIGHEIDSINFORMATIE
