GAU10210

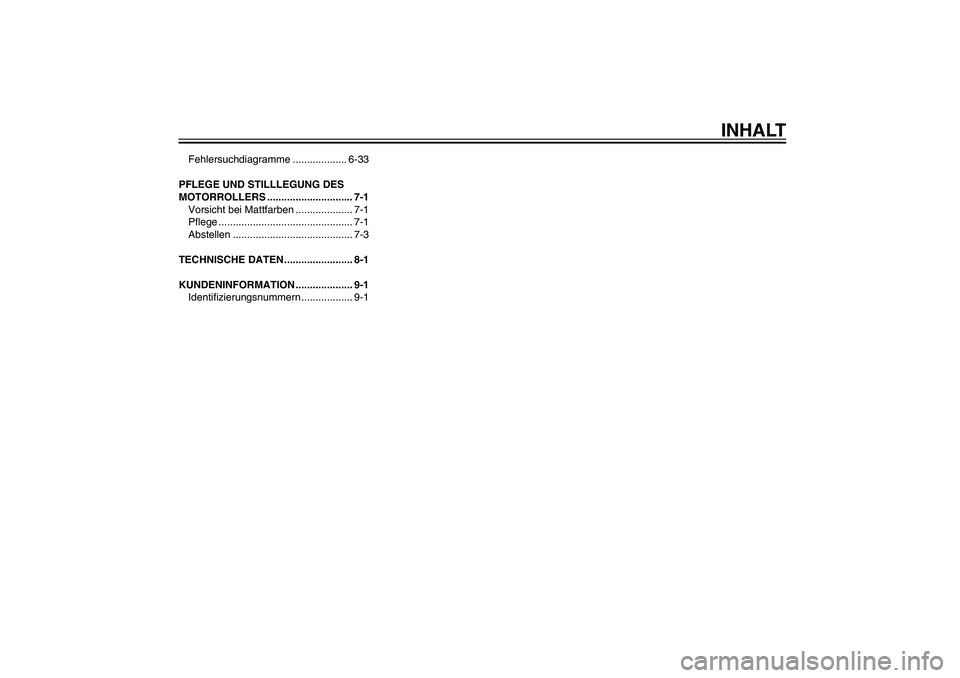

INHALT
Fehlersuchdiagramme ................... 6-33
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS .............................. 7-1
Vorsicht bei Mattfarben .................... 7-1
P ege ............................................... 7-1
Abstellen .......................................... 7-3
TECHNISCHE DATEN ........................ 8-1
KUNDENINFORMATION .................... 9-1
Identi zierungsnummern .................. 9-1
52S-F8199-G0_CS.indd 752S-F8199-G0_CS.indd 7
2011/11/16 13:07:592011/11/16 13:07:59
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-32
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
len, dass sich kein offenes Feuer oder
Funkenquellen in der Nähe befinden,
einschließlich Zünd ammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
GAU25881

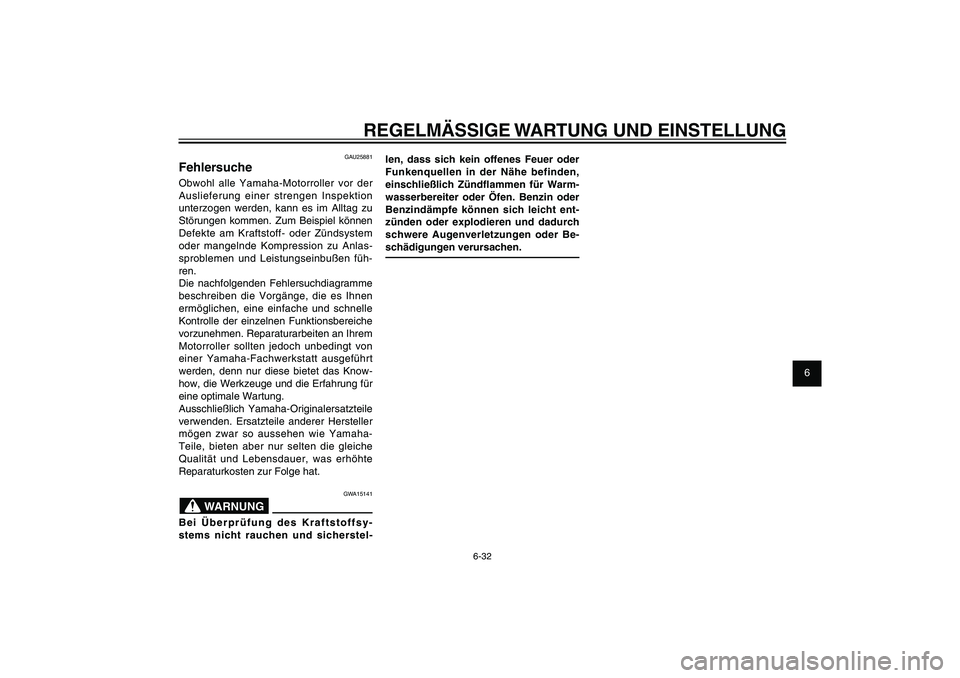

FehlersucheObwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von
einer Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
WARNUNG
Bei Überprüfung des Kraftstoffsy-
stems nicht rauchen und sicherstel-
52S-F8199-G0_CS.indd 6-3252S-F8199-G0_CS.indd 6-32
2011/11/16 13:08:022011/11/16 13:08:02
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-33
GAU1722A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU42704

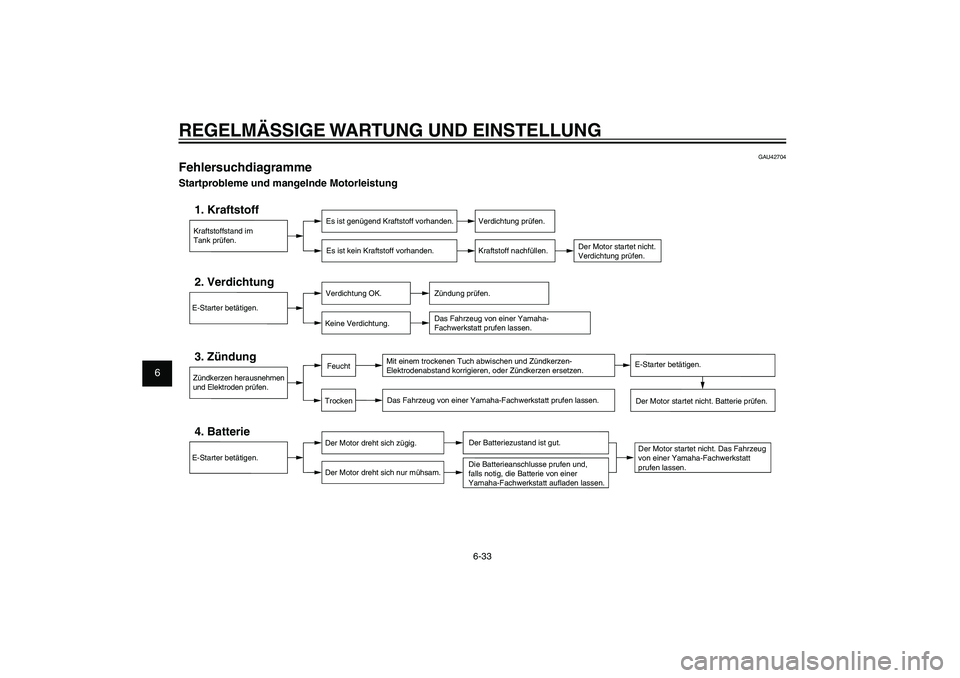

FehlersuchdiagrammeStartprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.
TrockenFeucht
E-Starter betätigen.
Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.Der Motor startet nicht. Das Fahrzeug
von einer Yamaha-Fachwerkstatt
prufen lassen. Das Fahrzeug von einer Yamaha-
Fachwerkstatt prufen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
52S-F8199-G0_CS.indd 6-3352S-F8199-G0_CS.indd 6-33
2011/11/16 13:08:022011/11/16 13:08:02
Process BlackProcess Black

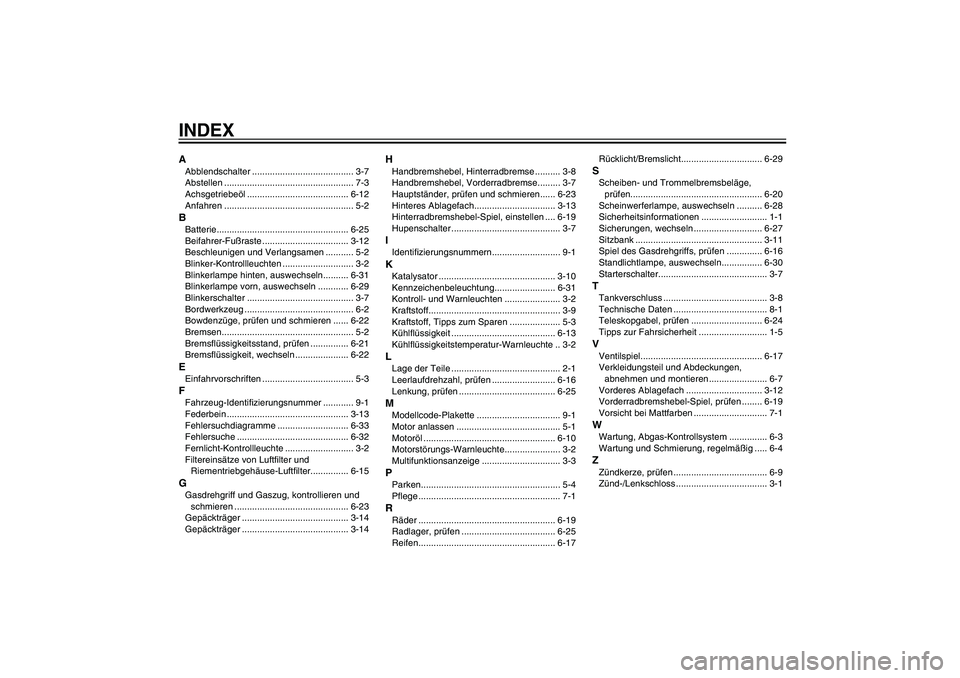

INDEXAAbblendschalter ........................................ 3-7
Abstellen ................................................... 7-3
Achsgetriebeöl ........................................ 6-12
Anfahren ................................................... 5-2BBatterie .................................................... 6-25
Beifahrer-Fußraste .................................. 3-12
Beschleunigen und Verlangsamen ........... 5-2
Blinker-Kontrollleuchten ............................ 3-2
Blinkerlampe hinten, auswechseln .......... 6-31
Blinkerlampe vorn, auswechseln ............ 6-29
Blinkerschalter .......................................... 3-7
Bordwerkzeug ........................................... 6-2
Bowdenzüge, prüfen und schmieren ...... 6-22
Bremsen .................................................... 5-2
Brems üssigkeitsstand, prüfen ............... 6-21
Brems üssigkeit, wechseln ..................... 6-22EEinfahrvorschriften .................................... 5-3FFahrzeug-Identi zierungsnummer ............ 9-1
Federbein ................................................ 3-13
Fehlersuchdiagramme ............................ 6-33
Fehlersuche ............................................ 6-32
Fernlicht-Kontrollleuchte ........................... 3-2
Filtereinsätze von Luft lter und
Riementriebgehäuse-Luft lter............... 6-15GGasdrehgriff und Gaszug, kontrollieren und
schmieren ............................................. 6-23
Gepäckträger .......................................... 3-14
Gepäckträger .......................................... 3-14
HHandbremshebel, Hinterradbremse .......... 3-8
Handbremshebel, Vorderradbremse ......... 3-7
Hauptständer, prüfen und schmieren ...... 6-23
Hinteres Ablagefach ................................ 3-13
Hinterradbremshebel-Spiel, einstellen .... 6-19
Hupenschalter ........................................... 3-7IIdenti zierungsnummern ........................... 9-1KKatalysator .............................................. 3-10
Kennzeichenbeleuchtung ........................ 6-31
Kontroll- und Warnleuchten ...................... 3-2
Kraftstoff .................................................... 3-9
Kraftstoff, Tipps zum Sparen .................... 5-3
Kühl üssigkeit ......................................... 6-13
Kühl üssigkeitstemperatur-Warnleuchte .. 3-2LLage der Teile ........................................... 2-1
Leerlaufdrehzahl, prüfen ......................... 6-16
Lenkung, prüfen ...................................... 6-25MModellcode-Plakette ................................. 9-1
Motor anlassen ......................................... 5-1
Motoröl .................................................... 6-10
Motorstörungs-Warnleuchte ...................... 3-2
Multifunktionsanzeige ............................... 3-3PParken ....................................................... 5-4
P ege ........................................................ 7-1RRäder ...................................................... 6-19
Radlager, prüfen ..................................... 6-25
Reifen ...................................................... 6-17Rücklicht/Bremslicht ................................ 6-29
SScheiben- und Trommelbremsbeläge,
prüfen.................................................... 6-20
Scheinwerferlampe, auswechseln .......... 6-28
Sicherheitsinformationen .......................... 1-1
Sicherungen, wechseln ........................... 6-27
Sitzbank .................................................. 3-11
Spiel des Gasdrehgriffs, prüfen .............. 6-16
Standlichtlampe, auswechseln ................ 6-30
Starterschalter ........................................... 3-7TTankverschluss ......................................... 3-8
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................ 6-24
Tipps zur Fahrsicherheit ........................... 1-5VVentilspiel ................................................ 6-17
Verkleidungsteil und Abdeckungen,
abnehmen und montieren ....................... 6-7
Vorderes Ablagefach .............................. 3-12
Vorderradbremshebel-Spiel, prüfen ........ 6-19
Vorsicht bei Mattfarben ............................. 7-1WWartung, Abgas-Kontrollsystem ............... 6-3
Wartung und Schmierung, regelmäßig ..... 6-4ZZündkerze, prüfen ..................................... 6-9
Zünd-/Lenkschloss .................................... 3-1
