INHALT
Seitenständer prüfen und schmieren ................................. 6-30
Schwingen-Drehpunkte schmieren ................................. 6-30
Teleskopgabel prüfen ................... 6-30
Lenkung prüfen ............................ 6-31
Radlager prüfen ............................ 6-31
Batterie ......................................... 6-32
Sicherung wechseln ..................... 6-33
Scheinwerferlampe auswechseln ............................. 6-34
Rücklicht/Bremslicht ..................... 6-35
Blinkerlampe auswechseln ........... 6-35
Kennzeichenleuchten- Lampe auswechseln ................. 6-36
Standlichtlampe auswechseln ...... 6-37
Motorrad aufbocken ..................... 6-37
Vorderrad ..................................... 6-38
Hinterrad ....................................... 6-39
Fehlersuche .................................. 6-41
Fehlersuchdiagramme .................. 6-42
PFLEGE UND STILLLEGUNG DES
MOTORRADS .................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ...................... 8-1KUNDENINFORMATION
................... 9-1
Identifizierungsnummern ................ 9-1
1DX-9-G0.book 2 ページ ２０１１年１０月１７日　月曜日　午前１１時２５分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
1
2
3
4
56
7
8
9
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
1DX-9-G0.book 41 ページ ２０１１年１０月１７日　月曜日　午前１１時２５分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
2
3
4
567
8
9
GAU53121

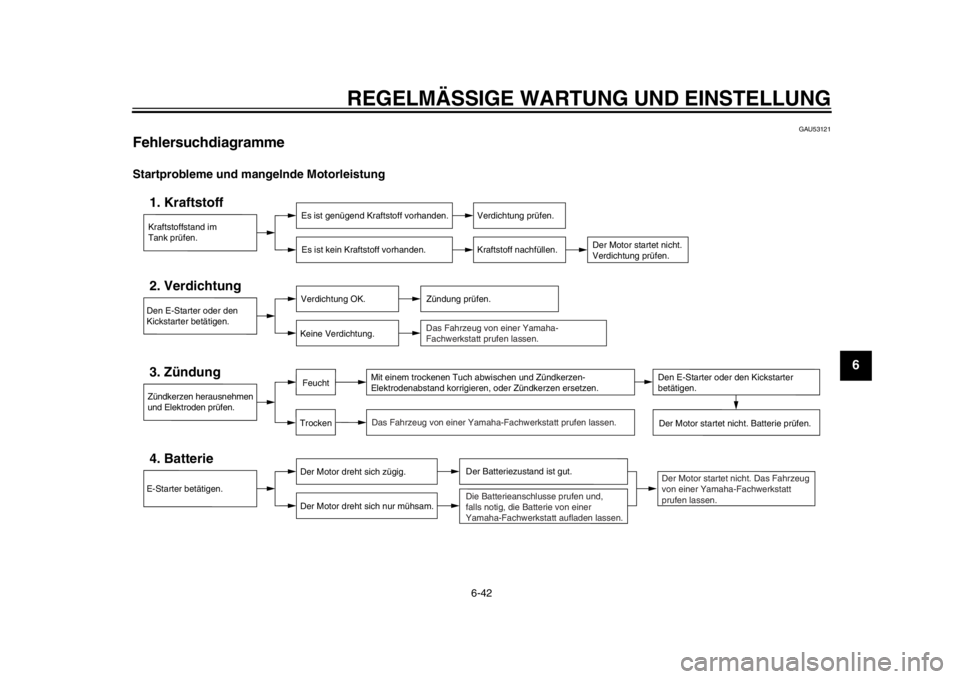

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Den E-Starter oder den
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.
TrockenFeucht
Den E-Starter oder den Kickstarter
betätigen.
Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen. Der Motor startet nicht. Das Fahrzeug
von einer Yamaha-Fachwerkstatt
prufen lassen.
Das Fahrzeug von einer Yamaha-
Fachwerkstatt prufen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
1DX-9-G0.book 42 ページ ２０１１年１０月１７日　月曜日　午前１１時２５分

INDEX
AAbblendschalter ......................................... 3-7
Abdeckung, abnehmen und montieren...... 6-8
Abstellen .................................................... 7-3
Anlassen (kalter Motor) ............................. 5-1
Antriebsketten-Durchhang ....................... 6-26
Antriebskette, säubern und schmieren .... 6-28BBatterie .................................................... 6-32
Blinker-Kontrollleuchte............................... 3-1
Blinkerlampe, auswechseln ..................... 6-35
Blinkerschalter ........................................... 3-7
Bordwerkzeug............................................ 6-2
Bowdenzüge, prüfen und schmieren ....... 6-28
Bremsflüssigkeitsstand, prüfen................ 6-24
Bremsflüssigkeit, wechseln ..................... 6-26
Bremslichtschalter ................................... 6-23CChokehebel ............................................. 3-12EEinfahrvorschriften..................................... 5-4FFahrzeug-Identifizierungsnummer ............. 9-1
Federbein, einstellen ............................... 3-16
Fehlersuchdiagramme ............................. 6-42
Fehlersuche ............................................. 6-41
Fernlicht-Kontrollleuchte ............................ 3-2
Fußbremshebel ......................................... 3-9
Fußbremshebel, prüfen und schmieren... 6-29
Fußschalthebel .......................................... 3-8
Fußschalthebel, prüfen ............................ 6-23GGasdrehgriff und Gaszug, kontrollieren und schmieren .................. 6-28
HHandbremshebel ....................................... 3-8
Handbrems- und Kupplungshebel, prüfen und schmieren ........................... 6-29
Hinterrad ................................................. 6-39
Hupenschalter ........................................... 3-7IIdentifizierungsnummern ........................... 9-1KKatalysator .............................................. 3-11
Kennzeichenleuchten-Lampe, auswechseln ......................................... 6-36
Kickstarter ............................................... 3-12
Kontroll- und Warnleuchten....................... 3-1
Kraftstoff .................................................... 3-9
Kraftstofftank-Belüftungsschlauch........... 3-11
Kraftstoff, Tipps zum Sparen..................... 5-3
Kühlflüssigkeit ......................................... 6-13
Kupplungshebel ........................................ 3-7
Kupplungshebel-Spiel, einstellen ............ 6-21LLage der Teile ........................................... 2-1
Leerlaufdrehzahl ..................................... 6-18
Leerlauf-Kontrollleuchte ............................ 3-1
Lenkerarmaturen ....................................... 3-6
Lenkschloss ............................................ 3-13
Lenkung, prüfen ...................................... 6-31
Luftfiltereinsatz und Luftfiltergehäuse- Ablassschlauch, reinigen ...................... 6-15MModellcode-Plakette.................................. 9-1
Motor, Anlassen eines warm
gelaufenen .............................................. 5-2
Motoröl und Ölfiltereinsatz ........................ 6-9 Motorrad aufbocken ................................. 6-37
Motorstoppschalter ....................................3-7
Motorstörungs-War
nleuchte ......................3-2
Multifunktionsanzeige ................................3-2
PParken .......................................................5-5
Pflege.........................................................7-1RRäder ....................................................... 6-21
Radlager, prüfen ...................................... 6-31
Reifen ...................................................... 6-19
Reserve-Warnleuchte ................................3-2
Rücklicht/Bremslicht ................................ 6-35SSchalten .....................................................5-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .............. 6-24
Scheinwerferlampe, auswechseln ........... 6-34
Schwingen-Drehpunkte, schmieren .........6-30
Seitenständer...........................................3-18
Seitenständer, prüfen und schmieren ......6-30
Sicherheitsinformationen ...........................1-1
Sicherung, wechseln................................ 6-33
Sitzbank ...................................................3-13
Spiel des Gasdrehgr iffs, prüfen ............... 6-19
Spiel des Handbremshebels, prüfen ........6-22
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ...........................................3-7TTankverschluss ..........................................3-9
Technische Daten ......................................8-1
Teleskopgabel, einstellen ........................3-14
Teleskopgabel, Entlüftung .......................3-15
Teleskopgabel, prüfen .............................6-30
