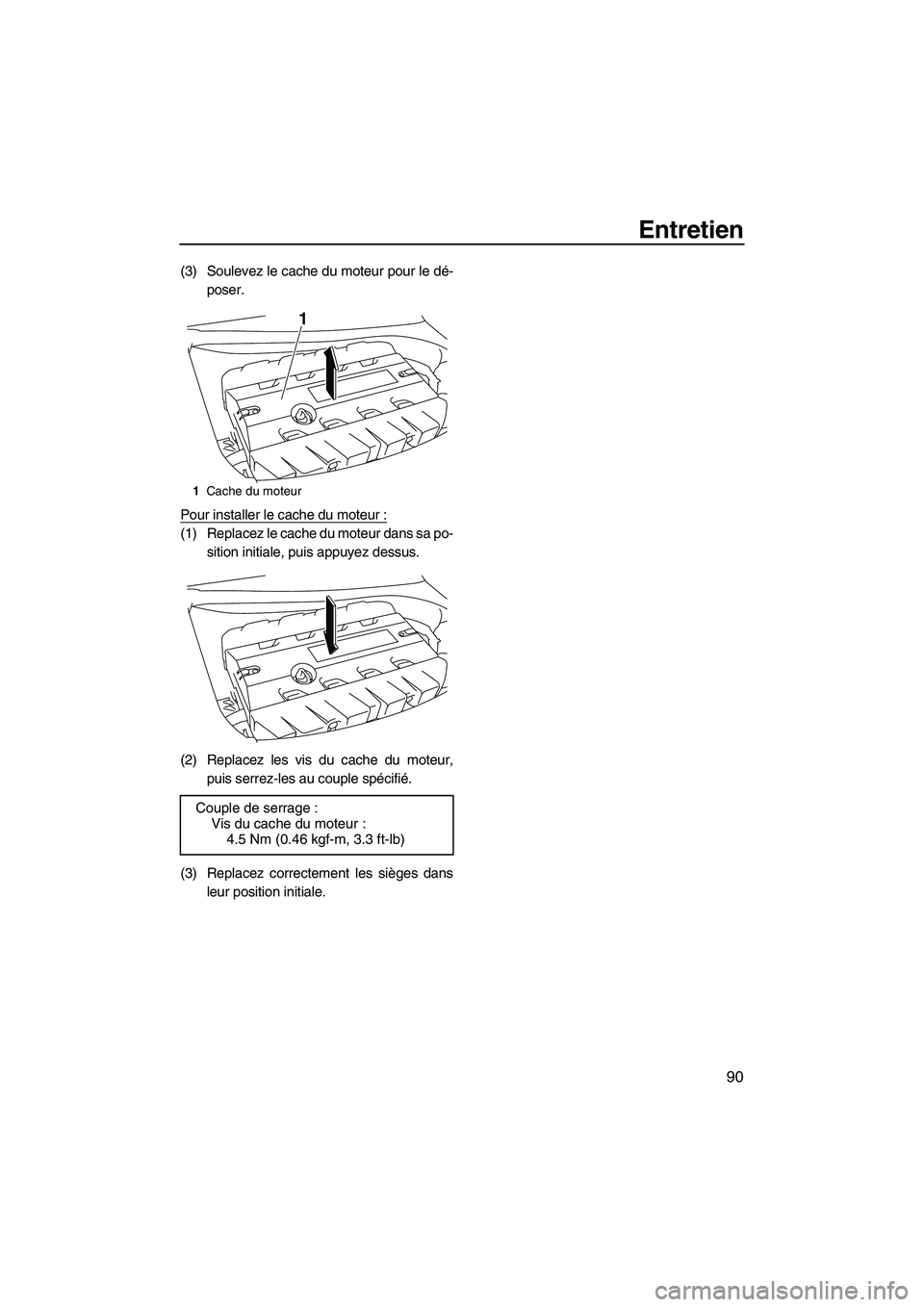

Entretien
90
(3) Soulevez le cache du moteur pour le dé-
poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans sa po-
sition initiale, puis appuyez dessus.
(2) Replacez les vis du cache du moteur,
puis serrez-les au couple spécifié.
(3) Replacez correctement les sièges dans
leur position initiale.
1Cache du moteur
Couple de serrage :
Vis du cache du moteur :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2C73F0.book Page 90 Thursday, June 23, 2011 11:09 AM

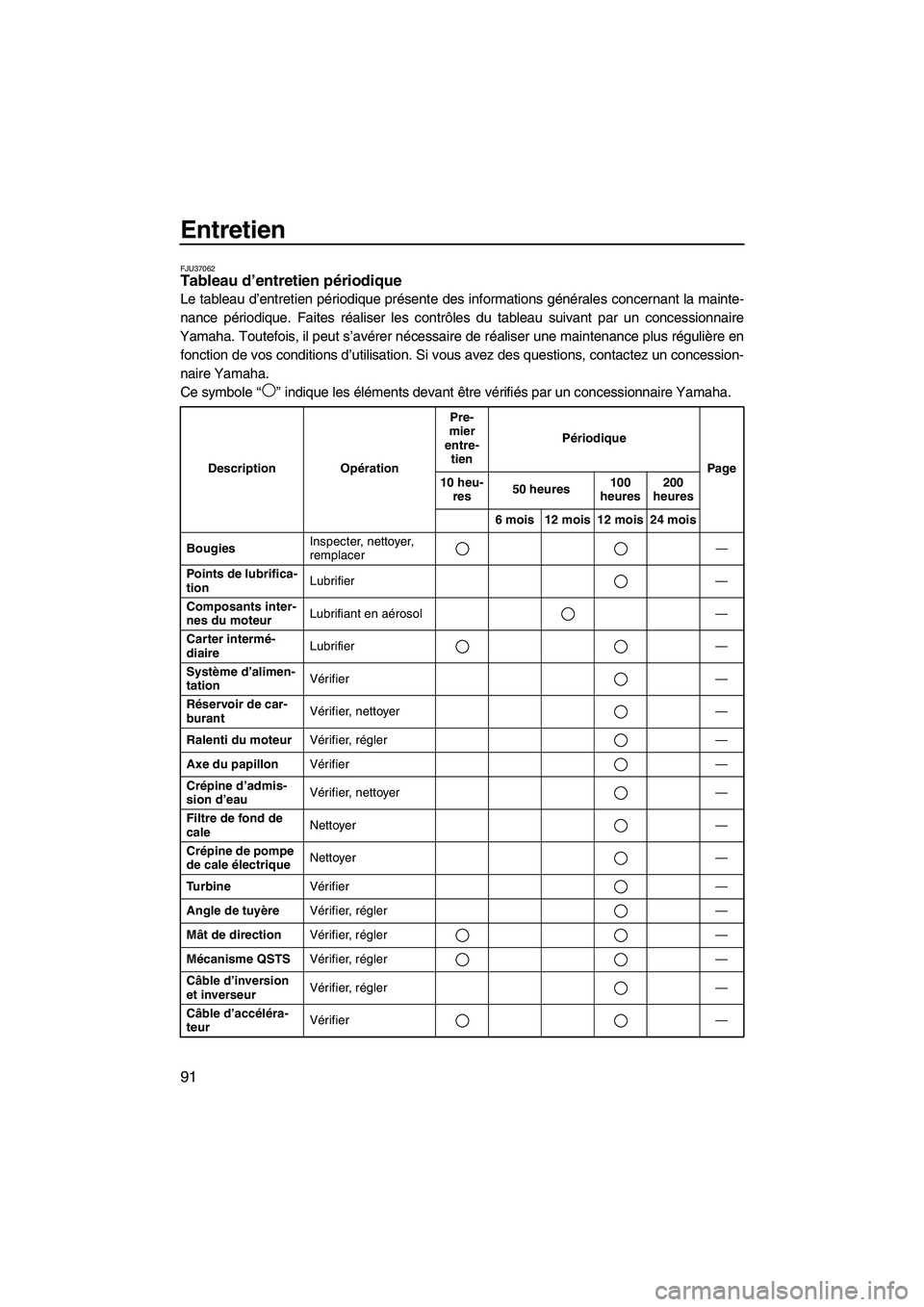

Entretien
91
FJU37062Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en
fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole“” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPre-
mier
entre-
tienPériodique
Page
10 heu-
res50 heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
BougiesInspecter, nettoyer,
remplacer—
Points de lubrifica-
tionLubrifier—
Composants inter-
nes du moteurLubrifiant en aérosol—
Carter intermé-
diaireLubrifier—
Système d’alimen-
tationVérifier—
Réservoir de car-
burantVérifier, nettoyer—
Ralenti du moteurVérifier, régler—
Axe du papillonVérifier—
Crépine d’admis-
sion d’eauVérifier, nettoyer—
Filtre de fond de
caleNettoyer—
Crépine de pompe
de cale électriqueNettoyer—
Tu r b i n eVérifier—
Angle de tuyèreVérifier, régler—
Mât de directionVérifier, régler—
Mécanisme QSTSVérifier, régler—
Câble d’inversion
et inverseurVérifier, régler—
Câble d’accéléra-
teurVérifier—
UF2C73F0.book Page 91 Thursday, June 23, 2011 11:09 AM

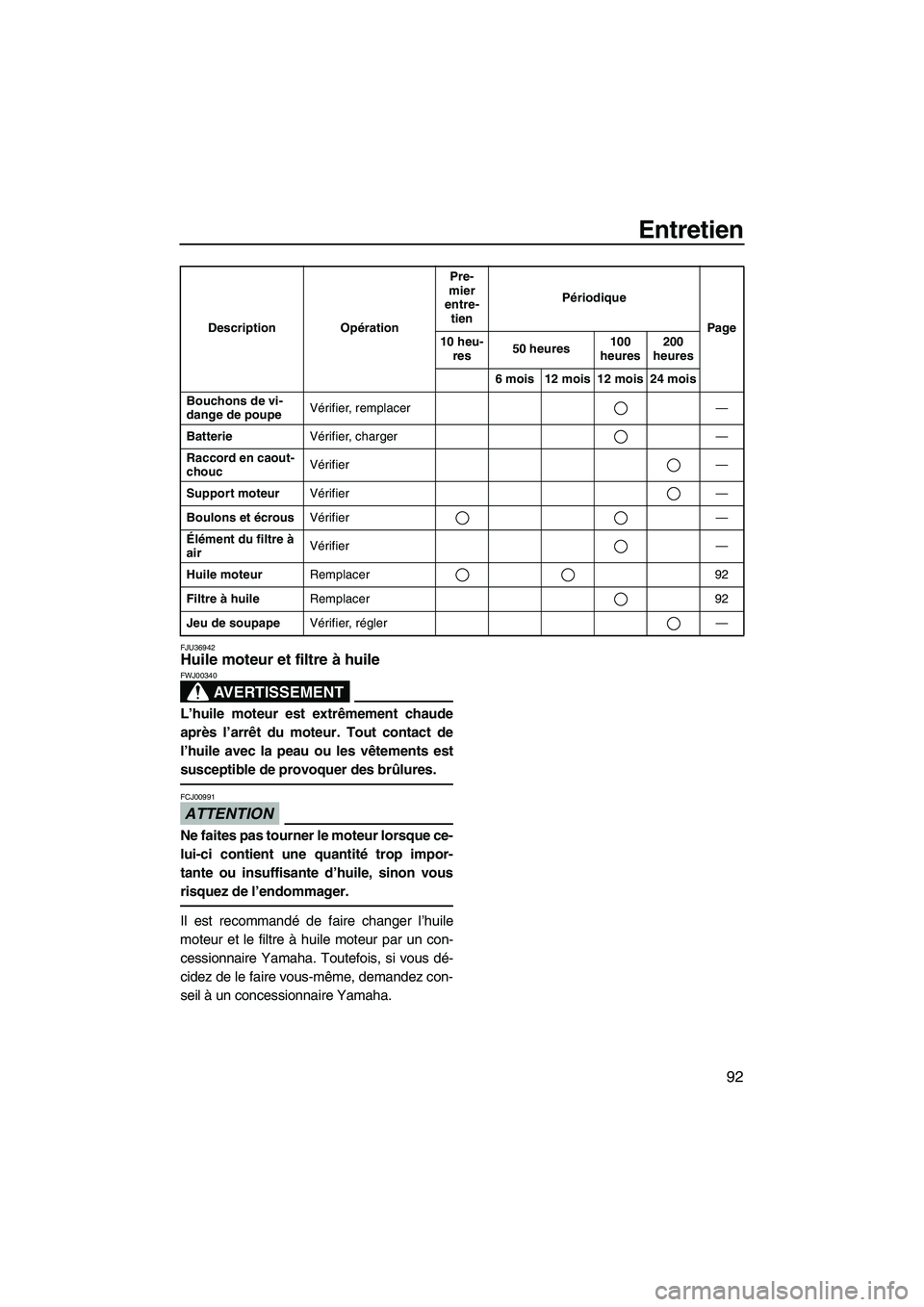

Entretien
92
FJU36942Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00991
Ne faites pas tourner le moteur lorsque ce-
lui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
Bouchons de vi-
dange de poupeVérifier, remplacer—
BatterieVérifier, charger—
Raccord en caout-
choucVérifier—
Support moteurVérifier—
Boulons et écrousVérifier—
Élément du filtre à
airVérifier—
Huile moteurRemplacer 92
Filtre à huileRemplacer 92
Jeu de soupapeVérifier, régler— Description OpérationPre-
mier
entre-
tienPériodique
Page
10 heu-
res50 heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
UF2C73F0.book Page 92 Thursday, June 23, 2011 11:09 AM

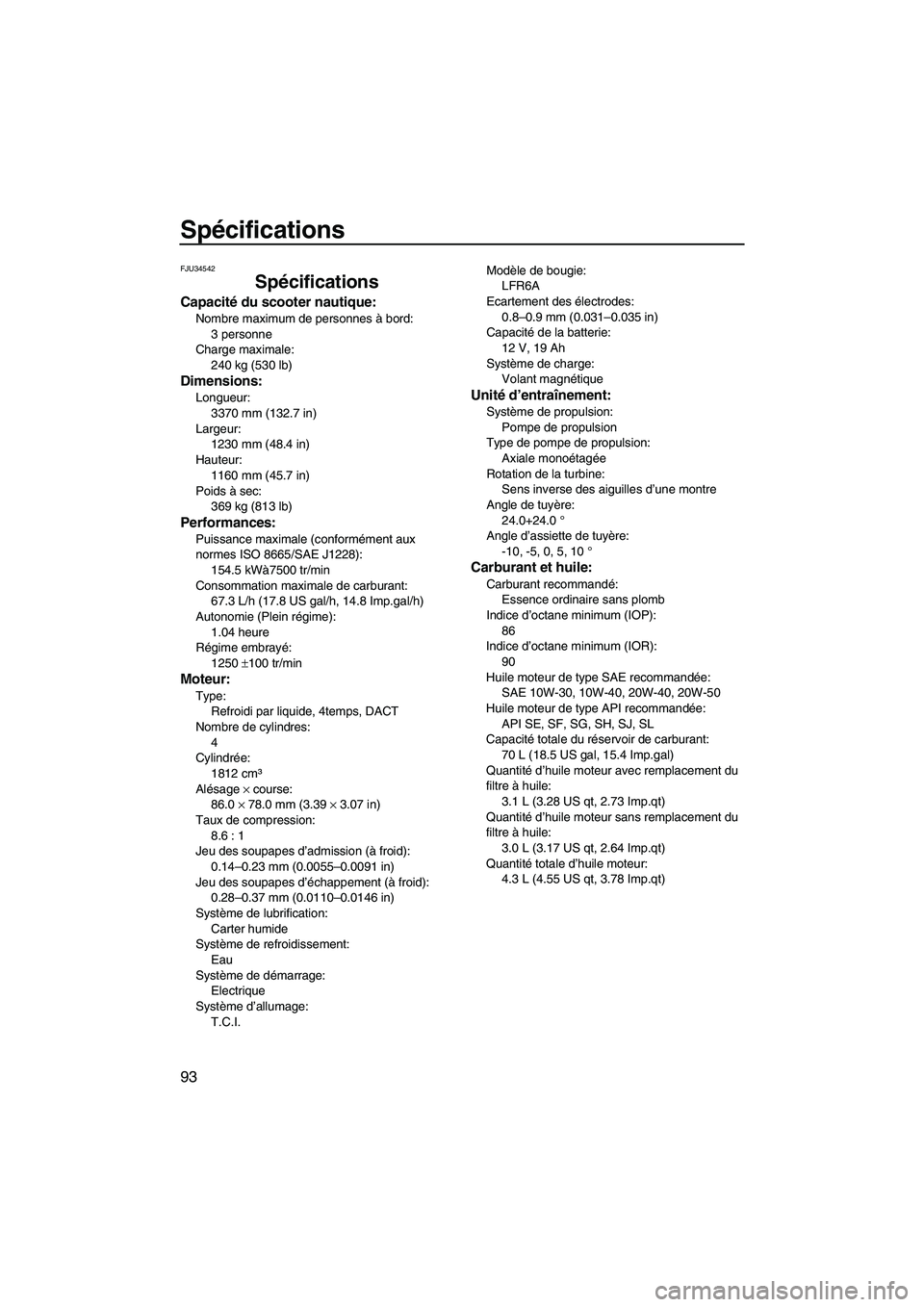

Spécifications
93
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:
3 personne
Charge maximale:
240 kg (530 lb)
Dimensions:
Longueur:
3370 mm (132.7 in)
Largeur:
1230 mm (48.4 in)
Hauteur:
1160 mm (45.7 in)
Poids à sec:
369 kg (813 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):
154.5 kWà7500 tr/min
Consommation maximale de carburant:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomie (Plein régime):
1.04 heure
Régime embrayé:
1250 ±100 tr/min
Moteur:
Type:
Refroidi par liquide, 4temps, DACT
Nombre de cylindres:
4
Cylindrée:
1812 cm³
Alésage × course:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taux de compression:
8.6 : 1
Jeu des soupapes d’admission (à froid):
0.14–0.23 mm (0.0055–0.0091 in)
Jeu des soupapes d’échappement (à froid):
0.28–0.37 mm (0.0110–0.0146 in)
Système de lubrification:
Carter humide
Système de refroidissement:
Eau
Système de démarrage:
Electrique
Système d’allumage:
T.C.I.Modèle de bougie:
LFR6A
Ecartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Capacité de la batterie:
12 V, 19 Ah
Système de charge:
Volant magnétique
Unité d’entraînement:
Système de propulsion:
Pompe de propulsion
Type de pompe de propulsion:
Axiale monoétagée
Rotation de la turbine:
Sens inverse des aiguilles d’une montre
Angle de tuyère:
24.0+24.0 °
Angle d’assiette de tuyère:
-10, -5, 0, 5, 10 °
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP):
86
Indice d’octane minimum (IOR):
90
Huile moteur de type SAE recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée:
API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantité totale d’huile moteur:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C73F0.book Page 93 Thursday, June 23, 2011 11:09 AM

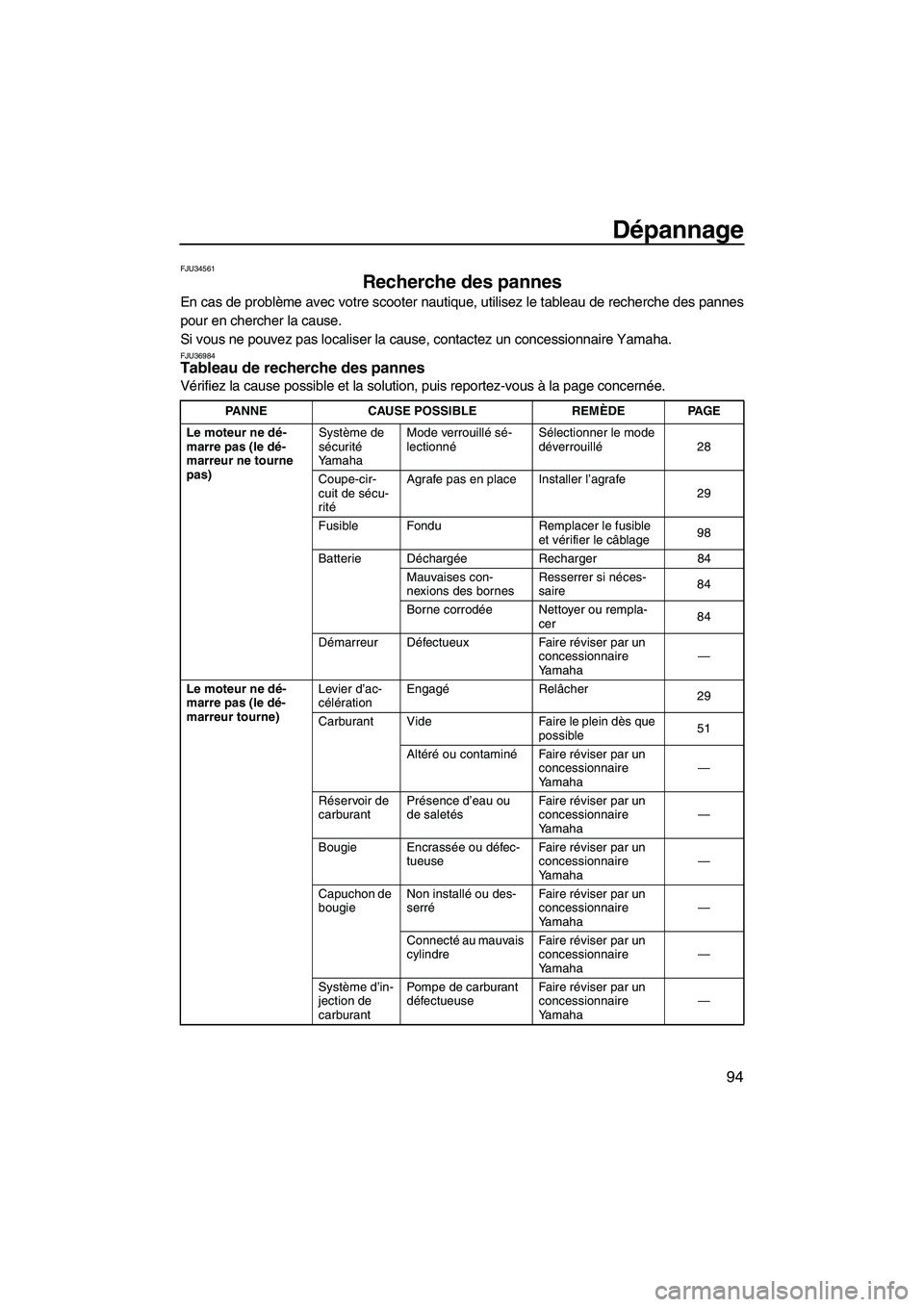

Dépannage
94
FJU34561
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU36984Tableau de recherche des pannes
Vérifiez la cause possible et la solution, puis reportez-vous à la page concernée.
PANNE CAUSE POSSIBLE REMÈDE PAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas)Système de
sécurité
YamahaMode verrouillé sé-
lectionnéSélectionner le mode
déverrouillé28
Coupe-cir-
cuit de sécu-
ritéAgrafe pas en place Installer l’agrafe
29
Fusible Fondu Remplacer le fusible
et vérifier le câblage98
Batterie Déchargée Recharger 84
Mauvaises con-
nexions des bornesResserrer si néces-
saire84
Borne corrodée Nettoyer ou rempla-
cer84
Démarreur Défectueux Faire réviser par un
concessionnaire
Yamaha—
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Levier d’ac-
célérationEngagéRelâcher
29
Carburant Vide Faire le plein dès que
possible51
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha—
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha—
Bougie Encrassée ou défec -
tueuseFair e réviser par un
concessionnaire
Yamaha—
Capuchon de
bougieNon installé ou des-
serréFair e réviser par un
concessionnaire
Yamaha—
Connecté au mauvais
cylindreFair e réviser par un
concessionnaire
Yamaha—
Système d’in-
jection de
carburantPompe de carburant
défectueuseFair e réviser par un
concessionnaire
Yamaha—
UF2C73F0.book Page 94 Thursday, June 23, 2011 11:09 AM

Dépannage
95
Le moteur tourne de
manière irrégulière
ou caleCarburant Vide Faire le plein dès que
possible51
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha—
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha—
Bougie Encrassée ou défec -
tueuseFair e réviser par un
concessionnaire
Yamaha—
Plage de température
incorrecteFair e réviser par un
concessionnaire
Yamaha—
Écartement incorrect Faire réviser par un
concessionnaire
Yamaha—
Capuchon de
bougieNon installé ou des-
serréFair e réviser par un
concessionnaire
Yamaha—
Fissuré, déchiré ou
endommagéFair e réviser par un
concessionnaire
Yamaha—
Câblage
électriqueConnexion lâche Faire réviser par un
concessionnaire
Yamaha—
Système d’in-
jection de
carburantInjecteurs défe c-
tueux ou obstruésFair e réviser par un
concessionnaire
Yamaha—
Le témoin ou l’indi-
cateur d’avertisse-
ment clignote ou
s’allumeNiveau de
carburantVide Faire le plein dès que
possible51
Avertisse-
ment de
pression
d’huileBaisse de la pres-
sion d’huileFair e réviser par un
concessionnaire
Yamaha41
Surchauffe
du moteurEntrée de la tuyère
obstruéeNettoyer
97
Avertisse-
ment de con-
trôle du mo-
teurCapteurs défectueux Faire réviser par un
concessionnaire
Yamaha42 PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2C73F0.book Page 95 Thursday, June 23, 2011 11:09 AM

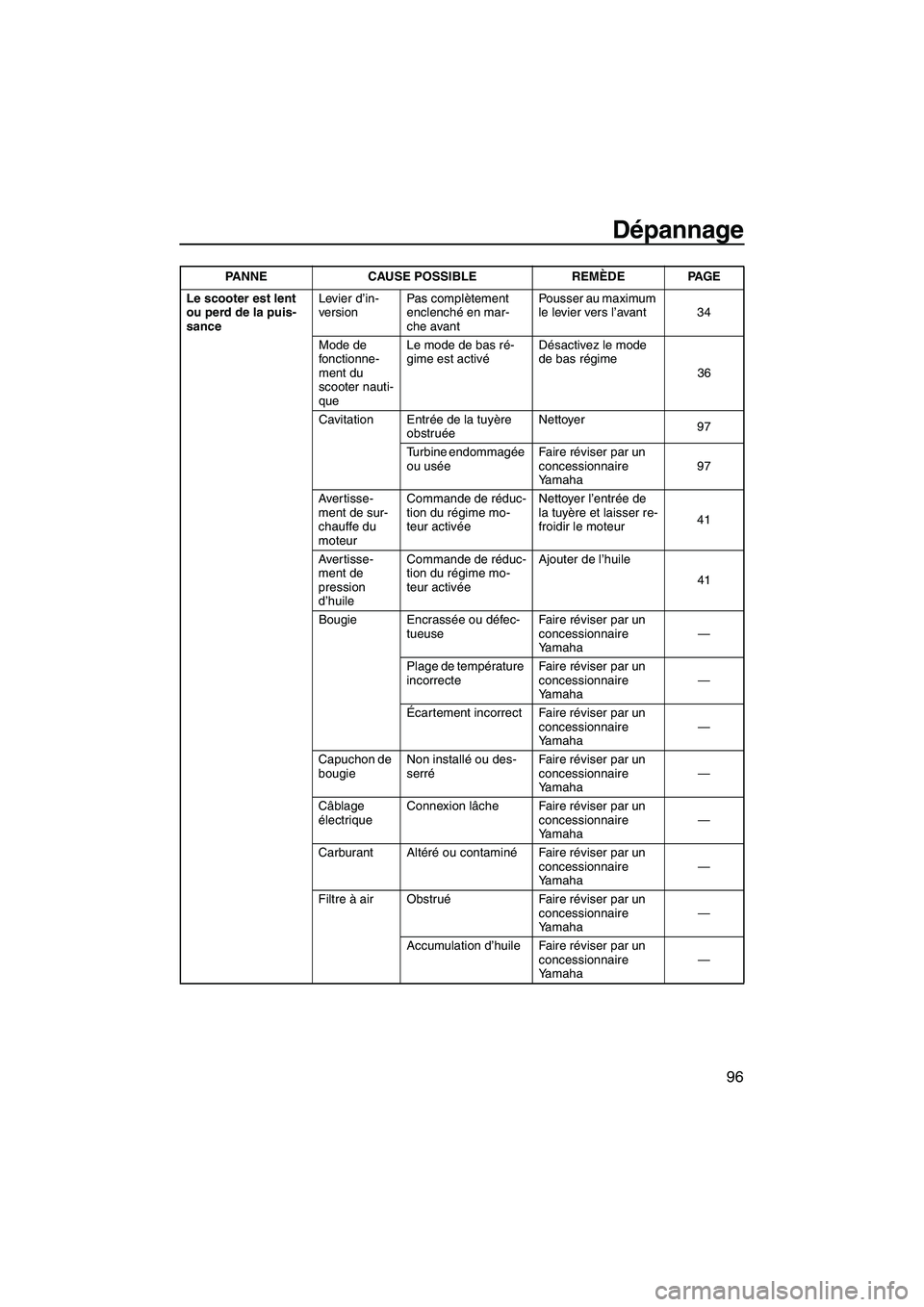

Dépannage
96
Le scooter est lent
ou perd de la puis-
sanceLevier d’in-
versionPas complètement
enclenché en mar-
che avantPousser au maximum
le levier vers l’avant 34
Mode de
fonctionne-
ment du
scooter nauti-
queLe mode de bas ré-
gime est activéDésactivez le mode
de bas régime
36
Cavitation Entrée de la tuyère
obstruéeNettoyer
97
Turbine endommagée
ou uséeFair e réviser par un
concessionnaire
Yamaha97
Avertisse-
ment de sur-
chauffe du
moteurCommande de réduc-
tion du régime mo-
teur activéeNettoyer l’entrée de
la tuyère et laisser re-
froidir le moteur41
Avertisse-
ment de
pression
d’huileCommande de réduc-
tion du régime mo-
teur activéeAjouter de l’huile
41
Bougie Encrassée ou défec -
tueuseFair e réviser par un
concessionnaire
Yamaha—
Plage de température
incorrecteFair e réviser par un
concessionnaire
Yamaha—
Écartement incorrect Faire réviser par un
concessionnaire
Yamaha—
Capuchon de
bougieNon installé ou des-
serréFair e réviser par un
concessionnaire
Yamaha—
Câblage
électriqueConnexion lâche Faire réviser par un
concessionnaire
Yamaha—
Carburant Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha—
Filtre à air ObstruéFair e réviser par un
concessionnaire
Yamaha—
Accumulation d’huile Faire réviser par un
concessionnaire
Yamaha— PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2C73F0.book Page 96 Thursday, June 23, 2011 11:09 AM

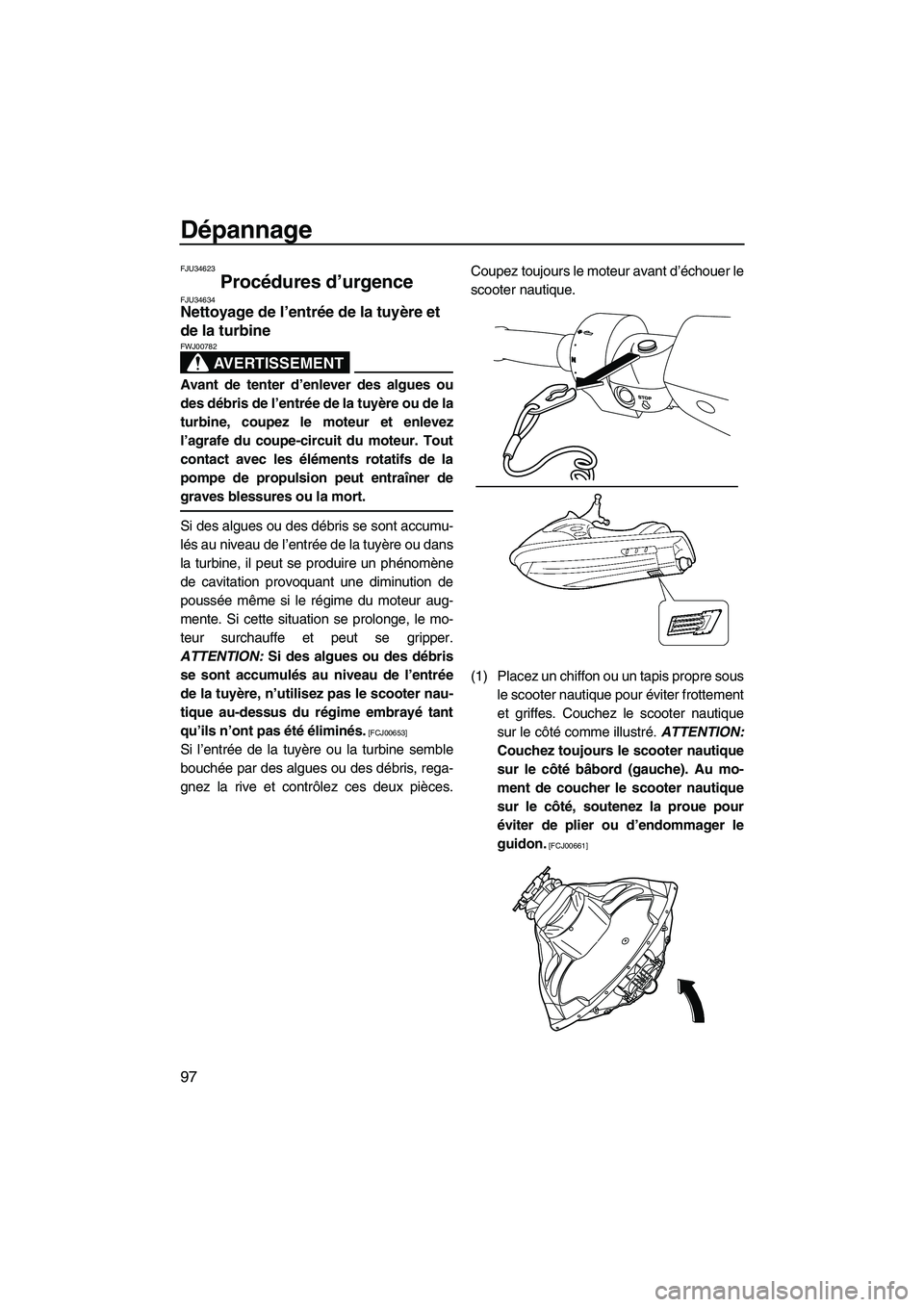

Dépannage
97
FJU34623
Procédures d’urgence FJU34634Nettoyage de l’entrée de la tuyère et
de la turbine
AVERTISSEMENT
FWJ00782
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00653]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces.Coupez toujours le moteur avant d’échouer le
scooter nautique.
(1) Placez un chiffon ou un tapis propre sous
le scooter nautique pour éviter frottement
et griffes. Couchez le scooter nautique
sur le côté comme illustré. ATTENTION:
Couchez toujours le scooter nautique
sur le côté bâbord (gauche). Au mo-
ment de coucher le scooter nautique
sur le côté, soutenez la proue pour
éviter de plier ou d’endommager le
guidon.
[FCJ00661]
UF2C73F0.book Page 97 Thursday, June 23, 2011 11:09 AM
