Aufkleber verschiedener Art
3
GJU30320

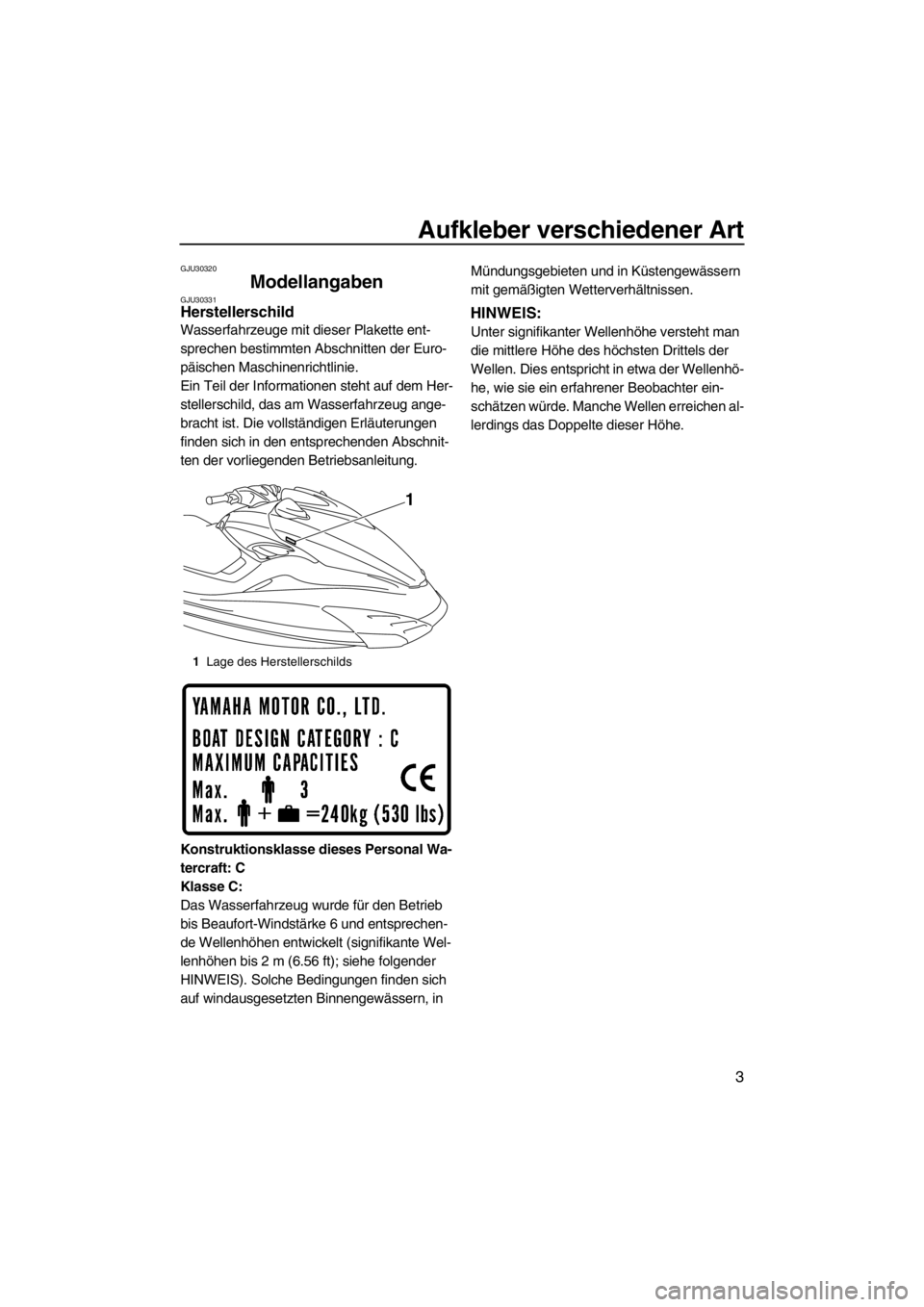

Modellangaben GJU30331Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen al-
lerdings das Doppelte dieser Höhe.
1Lage des Herstellerschilds
1
UF2C73G0.book Page 3 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
4
GJU30452

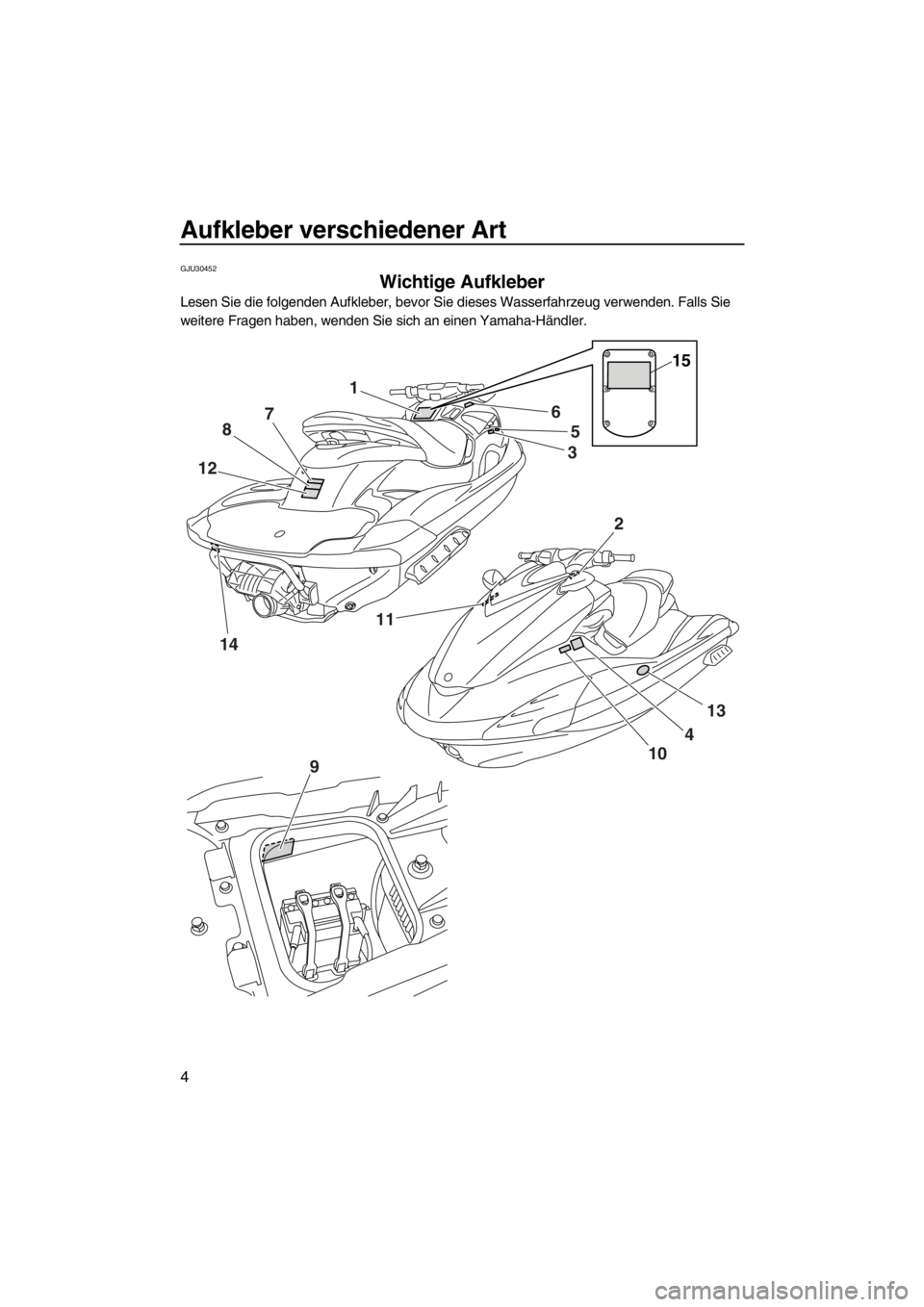

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
1
5
3
4
10 6
87
12
1411
13
2
9
15
UF2C73G0.book Page 4 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
5

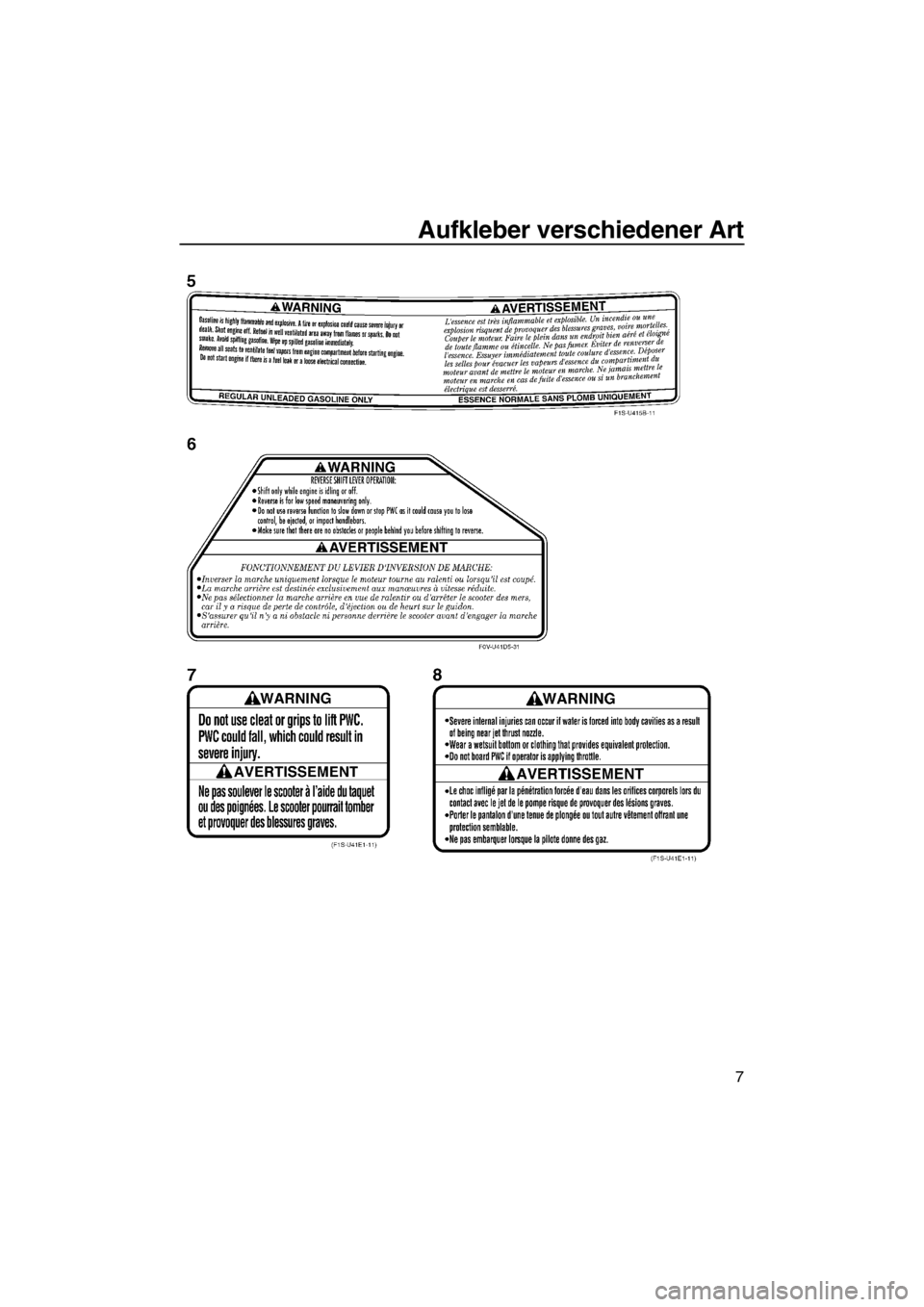

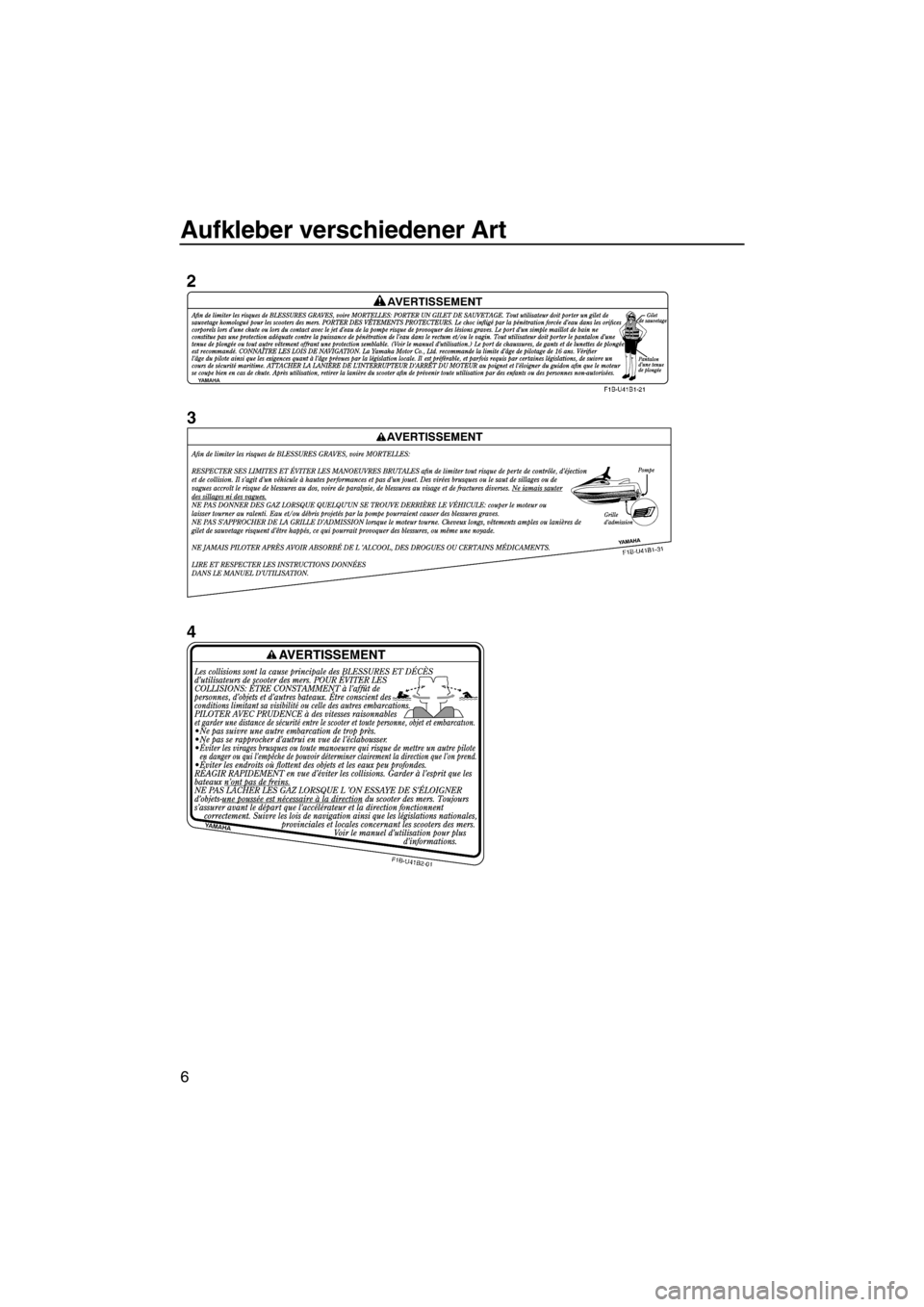

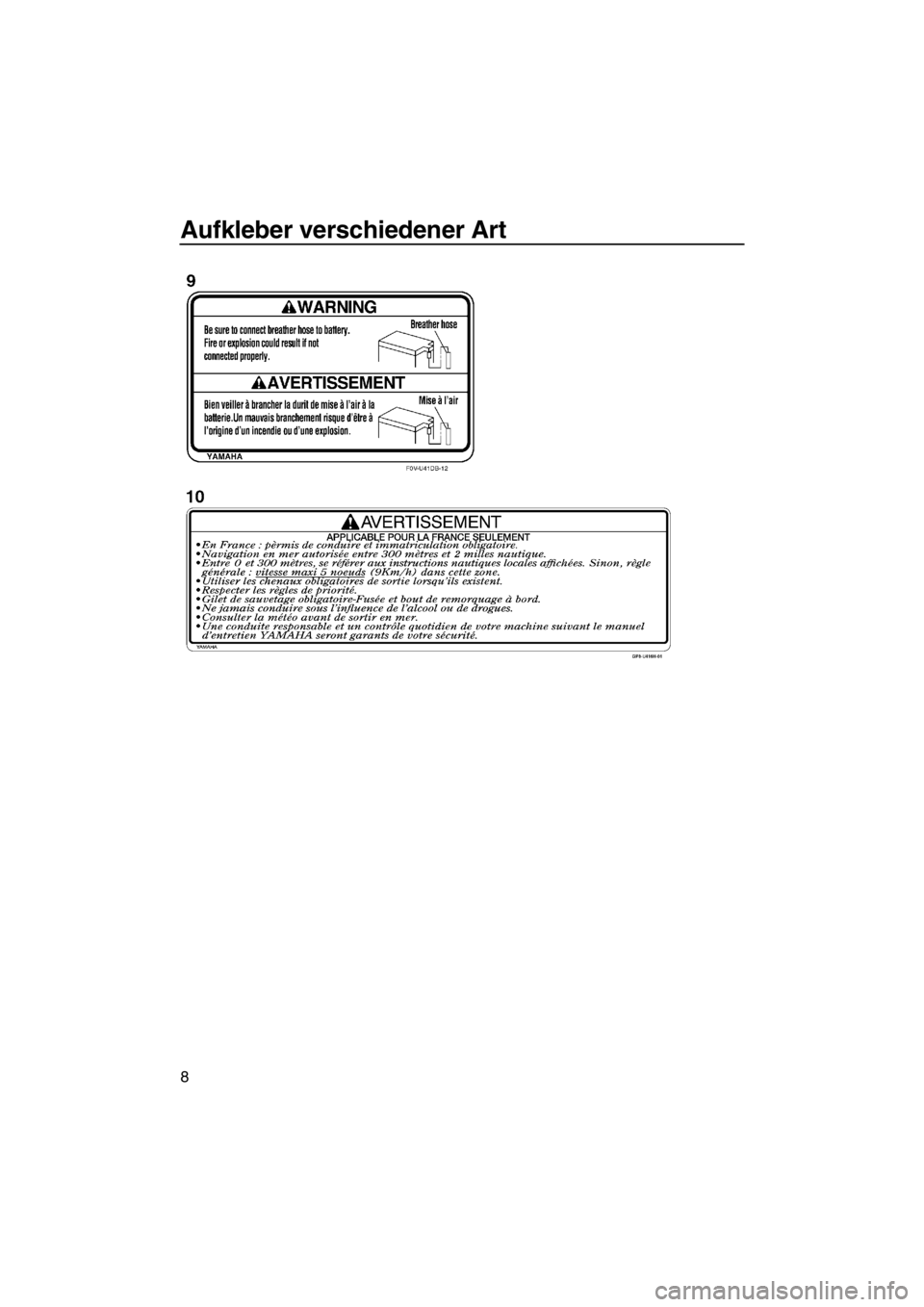

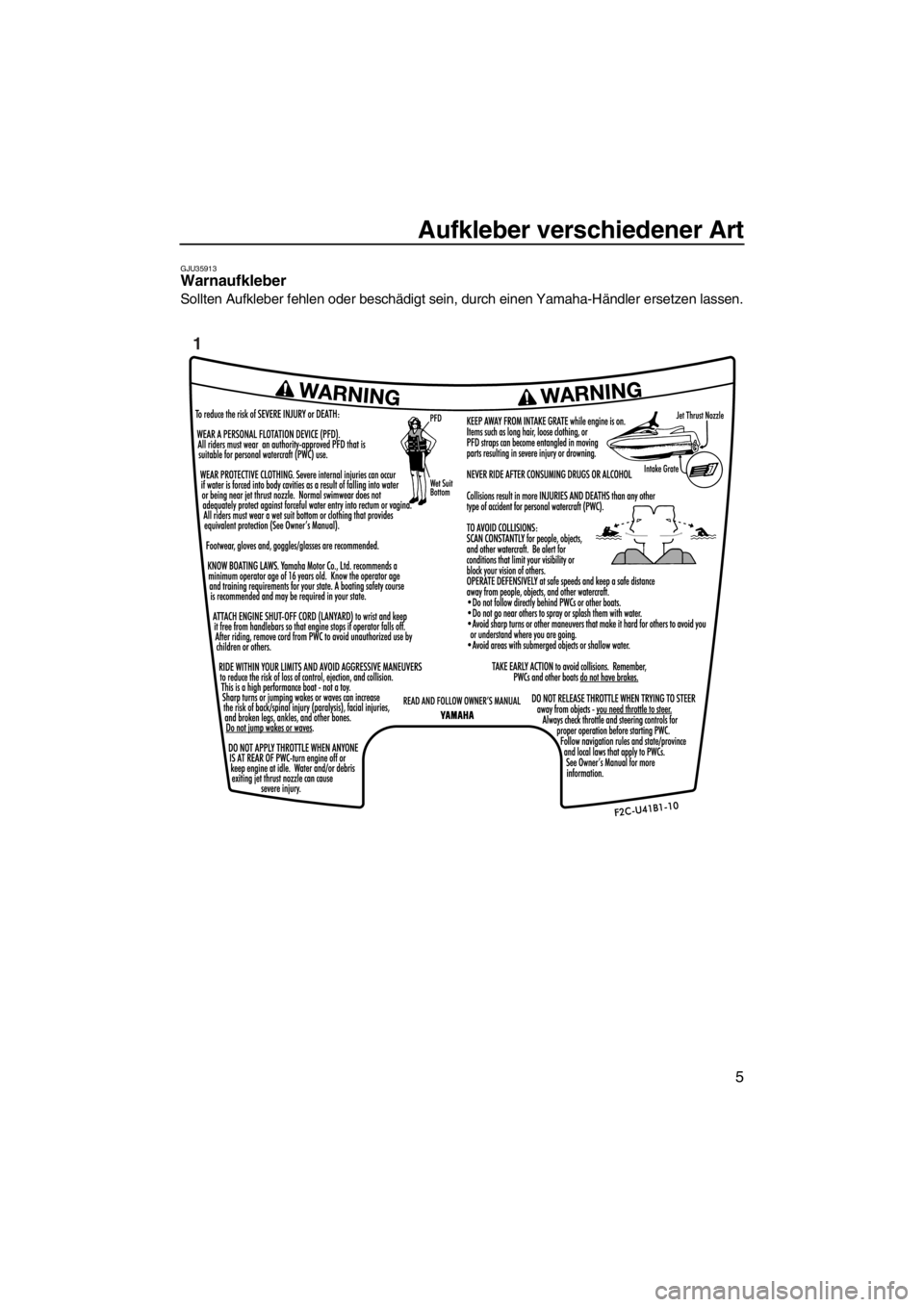

GJU35913Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
UF2C73G0.book Page 5 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
6
UF2C73G0.book Page 6 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
7
UF2C73G0.book Page 7 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
8
UF2C73G0.book Page 8 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
9

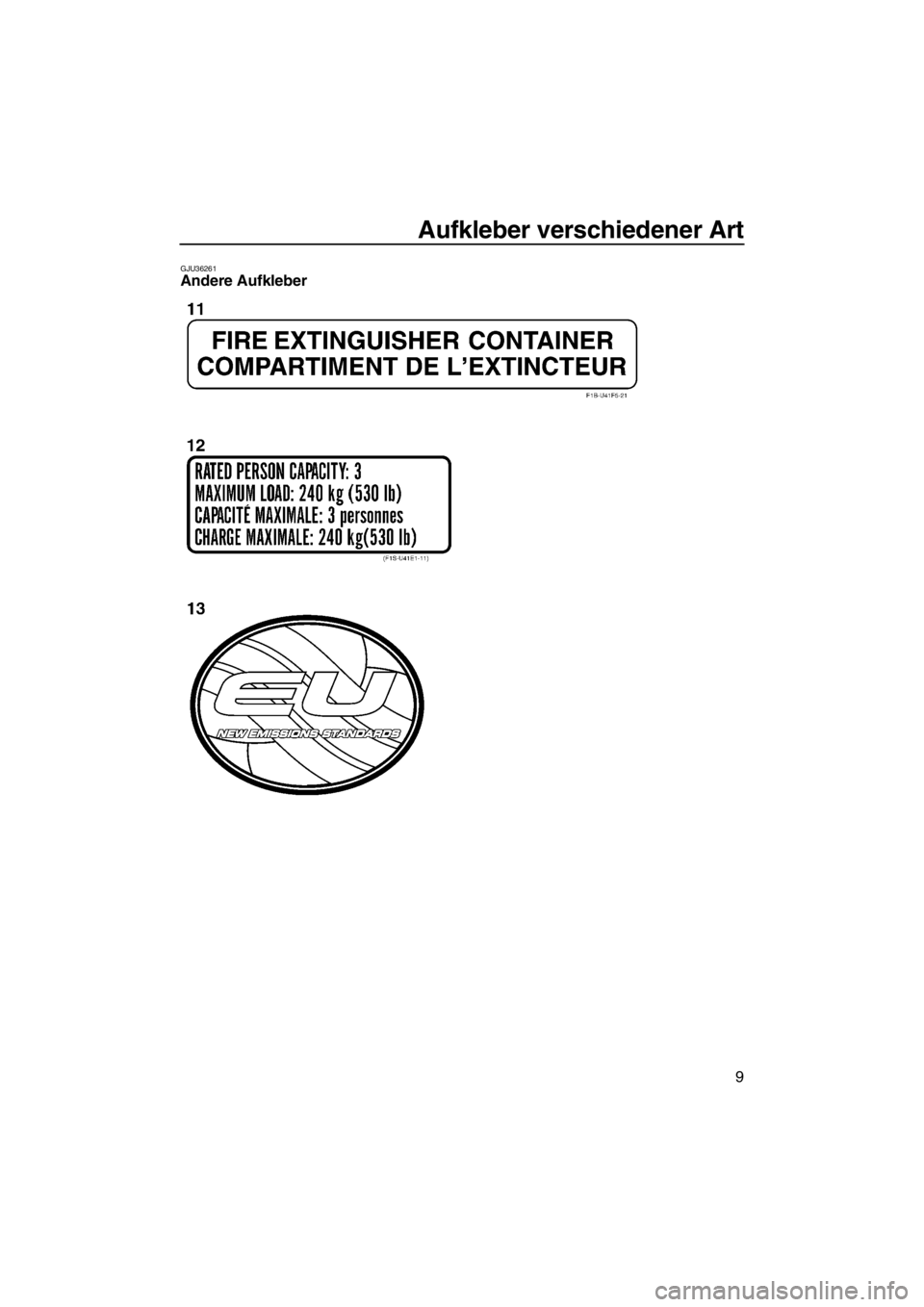

GJU36261Andere Aufkleber
UF2C73G0.book Page 9 Thursday, June 23, 2011 4:59 PM

Aufkleber verschiedener Art
10

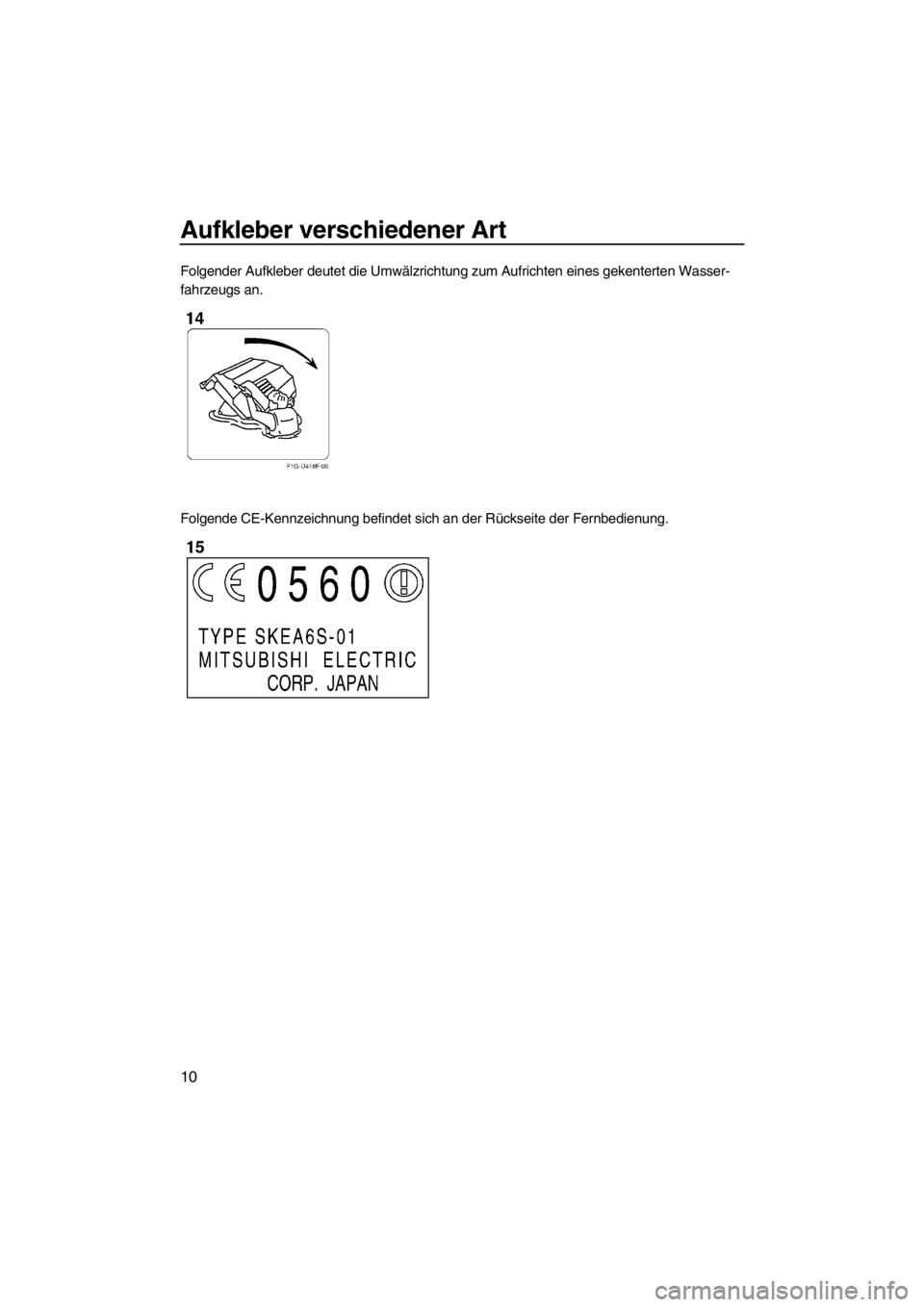

Folgender Aufkleber deutet die Umwälzrichtung zum Aufrichten eines gekenterten Wasser-
fahrzeugs an.
Folgende CE-Kennzeichnung befindet sich an der Rückseite der Fernbedienung.
UF2C73G0.book Page 10 Thursday, June 23, 2011 4:59 PM
