PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6

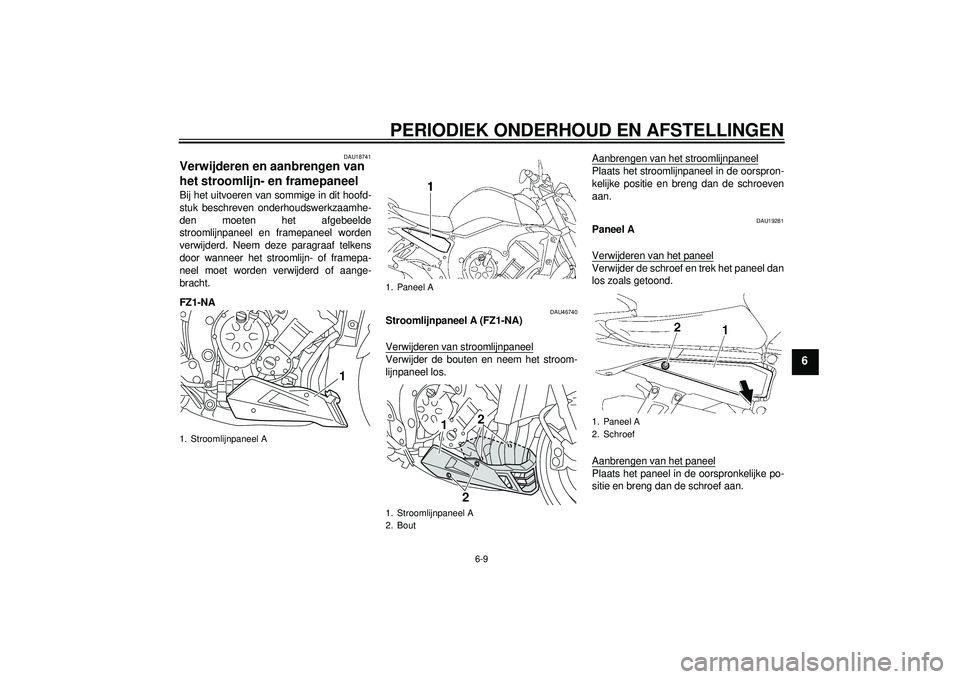

DAU18741
Verwijderen en aanbrengen van
het stroomlijn- en framepaneel Bij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkzaamhe-
den moeten het afgebeelde
stroomlijnpaneel en framepaneel worden
verwijderd. Neem deze paragraaf telkens
door wanneer het stroomlijn- of framepa-
neel moet worden verwijderd of aange-
bracht.
FZ1-NA
DAU46740
Stroomlijnpaneel A (FZ1-NA)
Verwijderen van stroomlijnpaneelVerwijder de bouten en neem het stroom-
lijnpaneel los.Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
aan.
DAU19281
Paneel A
Verwijderen van het paneelVerwijder de schroef en trek het paneel dan
los zoals getoond.
Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.
1. Stroomlijnpaneel A
1
1. Paneel A
1. Stroomlijnpaneel A
2. Bout
1
2
2
1. Paneel A
2. Schroef
U1ECD1D0.book Page 9 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
FZ1-N
FZ1-NA
DAU19652

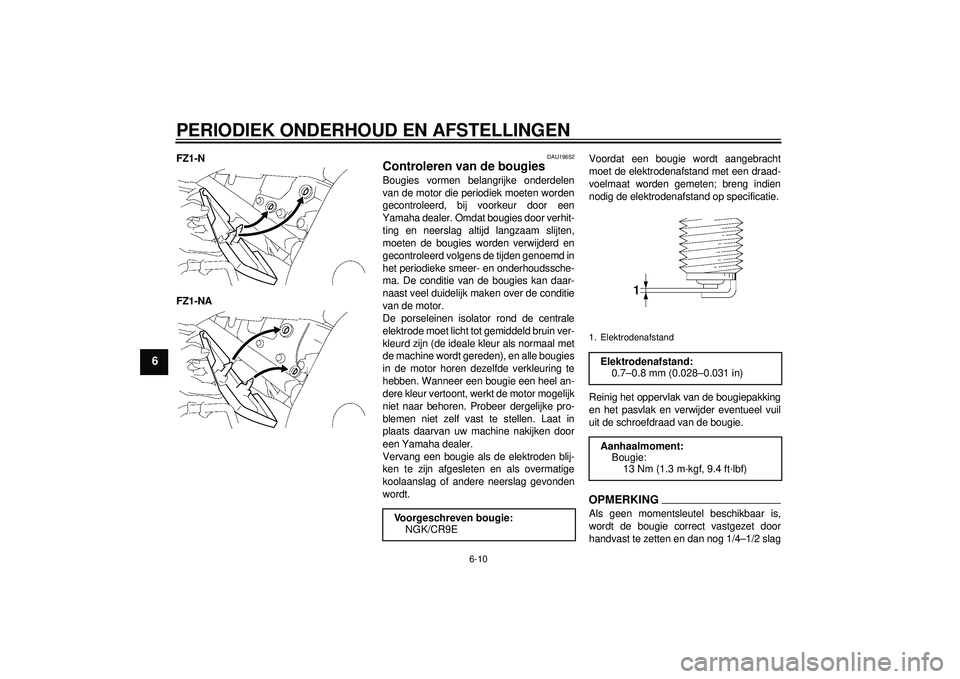

Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit- ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
Voorgeschreven bougie:
NGK/CR9E
1. ElektrodenafstandElektrodenafstand:0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment: Bougie:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1ECD1D0.book Page 10 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6

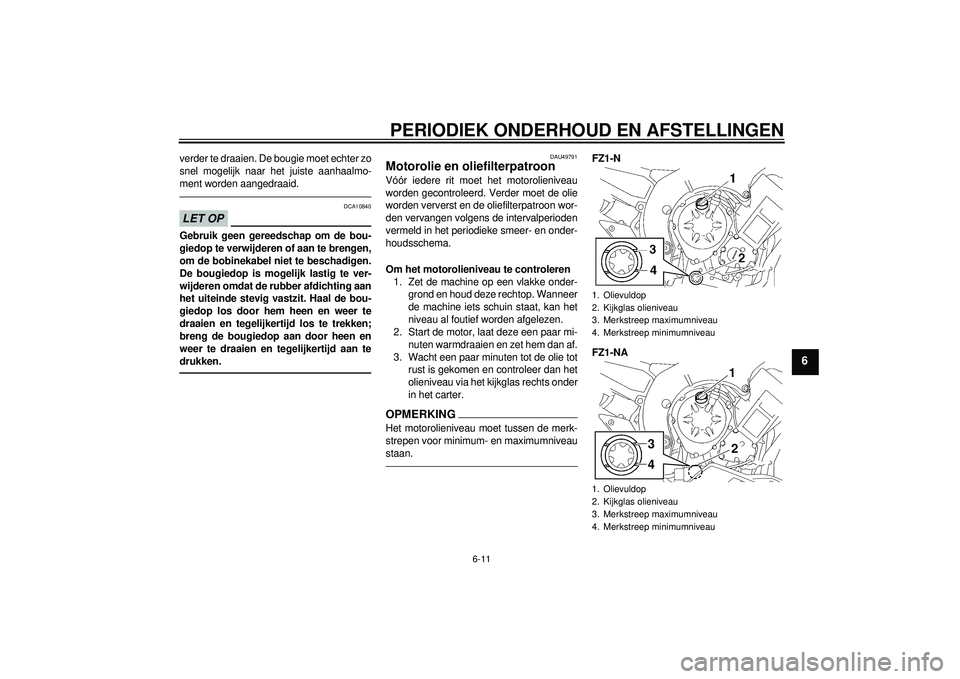

verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan te
drukken.
DAU49791
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wanneer
de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
FZ1-N
FZ1-NA1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
34
12
U1ECD1D0.book Page 11 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6

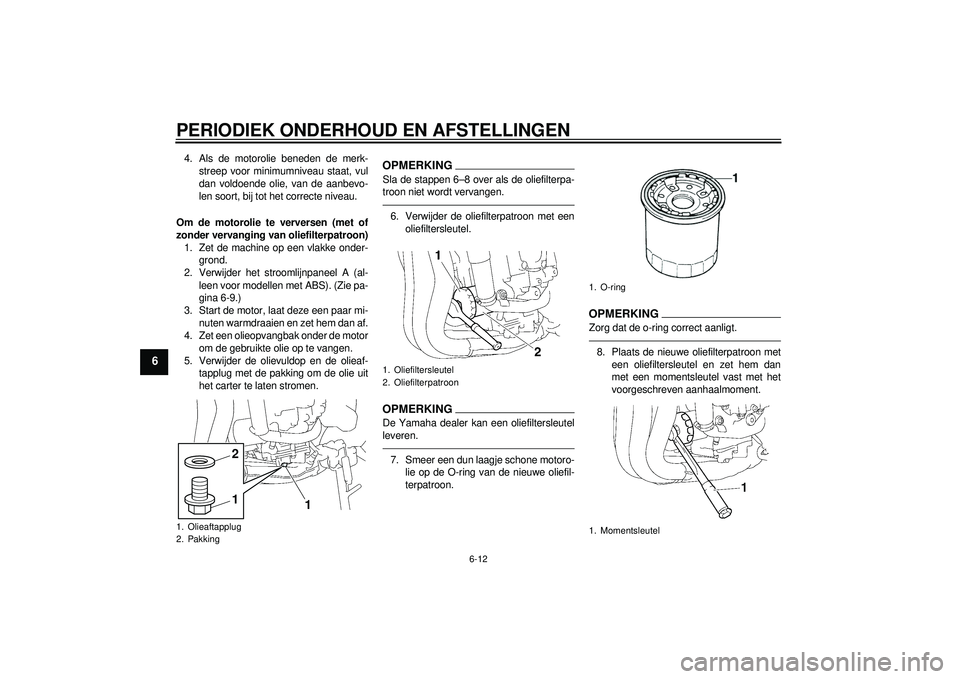

4. Als de motorolie beneden de merk-streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon) 1. Zet de machine op een vlakke onder- grond.
2. Verwijder het stroomlijnpaneel A (al- leen voor modellen met ABS). (Zie pa-
gina 6-9.)
3. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
4. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
5. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKINGSla de stappen 6–8 over als de oliefilterpa-
troon niet wordt vervangen.6. Verwijder de oliefilterpatroon met een
oliefiltersleutel.OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.7. Smeer een dun laagje schone motoro-lie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKINGZorg dat de o-ring correct aanligt.8. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olieaftapplug
2. Pakking
1
1
2
1. Oliefiltersleutel
2. Oliefilterpatroon
1. O-ring
1. Momentsleutel
U1ECD1D0.book Page 12 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6

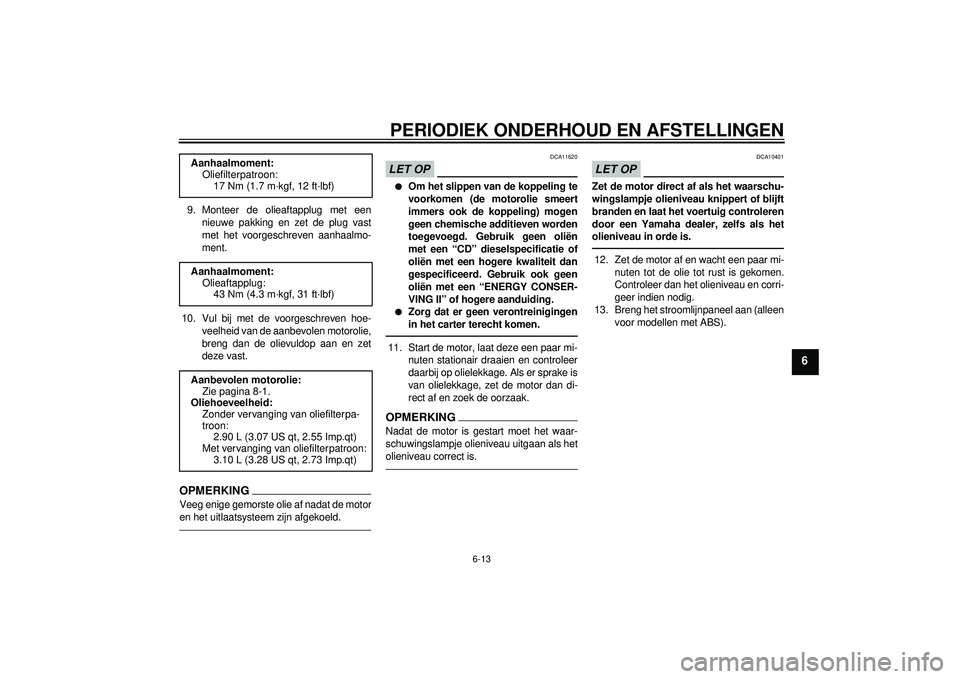

9. Monteer de olieaftapplug met eennieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
10. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620
●
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
●
Zorg dat er geen verontreinigingen
in het carter terecht komen.
11. Start de motor, laat deze een paar mi-nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10401
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.12. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
13. Breng het stroomlijnpaneel aan (alleen voor modellen met ABS).
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie: Zie pagina 8-1.
Oliehoeveelheid: Zonder vervanging van oliefilterpa-
troon:2.90 L (3.07 US qt, 2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt, 2.73 Imp.qt)
U1ECD1D0.book Page 13 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU39087
Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKING●
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
●
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau inhet reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, verwijder dan paneel A
om bij het koelvloeistofreservoir te ko-
men. (Zie pagina 6-9.)
4. Verwijder de dop van het koelvloei- stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge- bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
5. Monteer het paneel.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1ECD1D0.book Page 14 Monday, August 8, 2011 3:40 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381] DAU39366
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-18.)
2. Verwijder de bouten van het stroom- lijnpaneel van de brandstoftank en trek
dan het stroomlijnpaneel los.
3. Verwijder de tankbevestigingsbouten. 4. Licht de brandstoftank aan de voorzij-
de op en kantel de tank dan voorzich-
tig naar achteren bij het luchtfilterhuis
vandaan, maar zonder de brand-
stofslangen los te maken.
WAARSCHUWING! Zorg ervoor dat
de brandstoftank goed wordt on-
dersteund. Kantel de brandstoftank
niet te veel en trek er niet te hard
aan, hierdoor kunnen de brand-
stofslangen losraken met mogelijk
brandstoflekkage en brandrisico tot
gevolg.
[DWA10411]
1. Stroomlijnpaneel brandstoftank
2. Bout stroomlijnpaneel brandstoftank
1. Tankbevestigingsbout
U1ECD1D0.book Page 15 Monday, August 8, 2011 3:40 PM

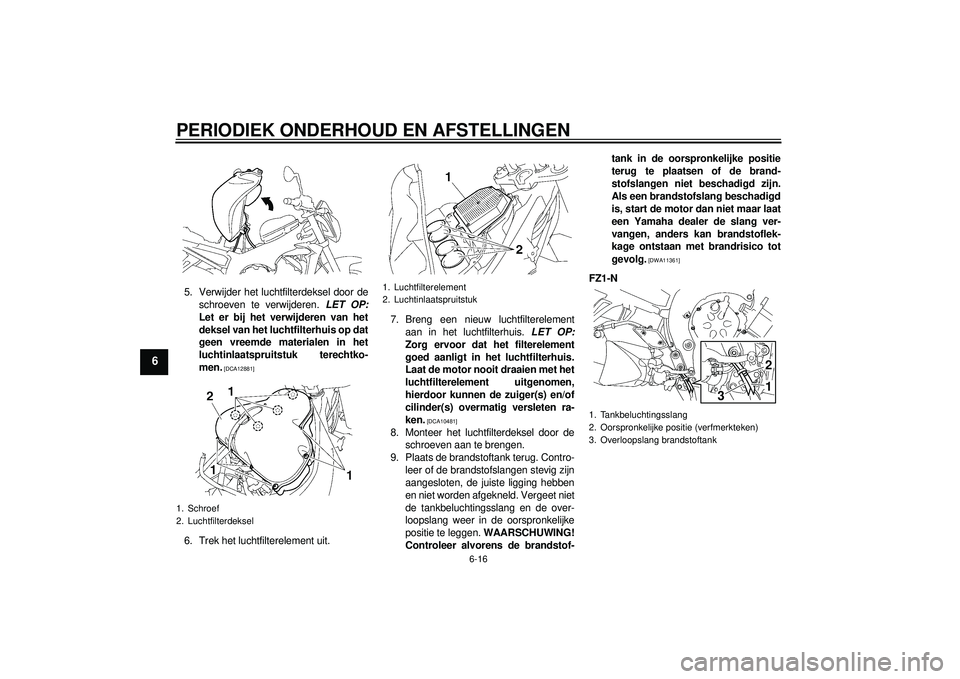

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
5. Verwijder het luchtfilterdeksel door deschroeven te verwijderen. LET OP:
Let er bij het verwijderen van het
deksel van het luchtfilterhuis op dat
geen vreemde materialen in het
luchtinlaatspruitstuk terechtko-
men.
[DCA12881]
6. Trek het luchtfilterelement uit. 7. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10481]
8. Monteer het luchtfilterdeksel door de schroeven aan te brengen.
9. Plaats de brandstoftank terug. Contro- leer of de brandstofslangen stevig zijn
aangesloten, de juiste ligging hebben
en niet worden afgekneld. Vergeet niet
de tankbeluchtingsslang en de over-
loopslang weer in de oorspronkelijke
positie te leggen. WAARSCHUWING!
Controleer alvorens de brandstof- tank in de oorspronkelijke positie
terug te plaatsen of de brand-
stofslangen niet beschadigd zijn.
Als een brandstofslang beschadigd
is, start de motor dan niet maar laat
een Yamaha dealer de slang ver-
vangen, anders kan brandstoflek-
kage ontstaan met brandrisico tot
gevolg.
[DWA11361]
FZ1-N
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
2. Luchtinlaatspruitstuk
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
3. Overloopslang brandstoftank
3
21
U1ECD1D0.book Page 16 Monday, August 8, 2011 3:40 PM
