SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:2140 mm (84.3 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte: 1060 mm (41.7 in)
Zadelhoogte: 815 mm (32.1 in)
Wielbasis:
1460 mm (57.5 in)
Grondspeling: 135 mm (5.31 in)
Kleinste draaicirkel: 3000 mm (118.1 in)Gewicht:Rijklaar gewicht:FZ1-N 214 kg (472 lb)
FZ1-NA 221 kg (487 lb)Motor:Type motor:Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder lijnmotor
Slagvolume: 998 cm³
Boring  slag:
77.0  53.6 mm (3.03  2.11 in)
Compressieverhouding:
11.50 : 1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:2.90 L (3.07 US qt, 2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt, 2.73 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 2.25 L (2.38 US qt, 1.98 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Hoeveelheid reservebrandstof: 3.4 L (0.90 US gal, 0.75 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:2D11 20Bougie(s):Fabrikant/model: NGK/CR9E
Elektrodenafstand: 0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.512 (65/43)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 2.647 (45/17)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1e:2.533 (38/15)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1ECD1D0.book Page 1 Monday, August 8, 2011 3:40 PM

SPECIFICATIES
8-2
8

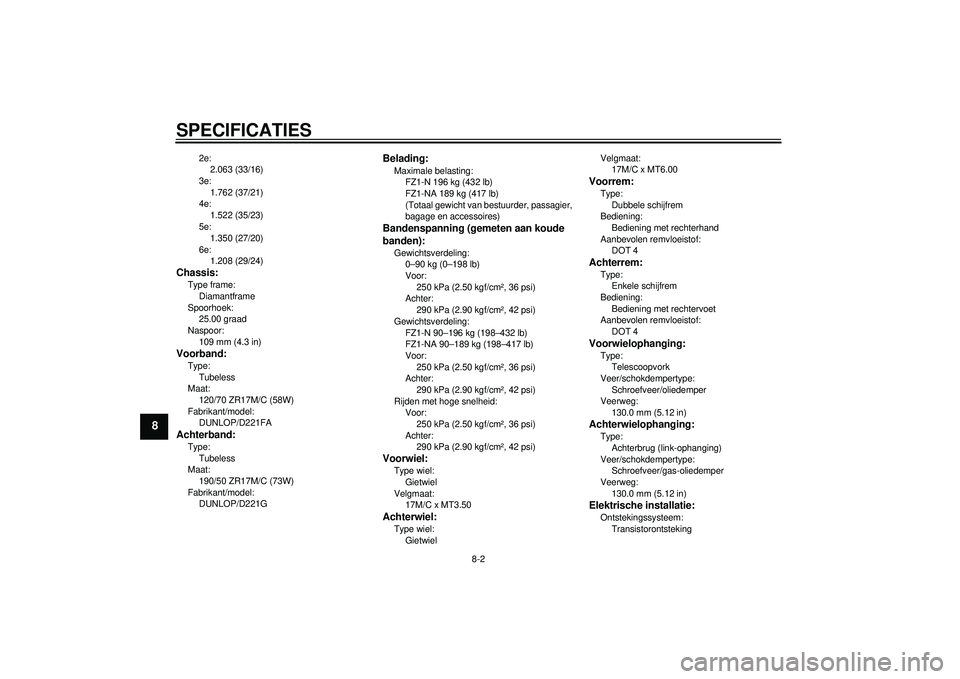

2e:2.063 (33/16)
3e: 1.762 (37/21)
4e:
1.522 (35/23)
5e: 1.350 (27/20)
6e: 1.208 (29/24)
Chassis:Type frame:Diamantframe
Spoorhoek: 25.00 graad
Naspoor:
109 mm (4.3 in)Voorband:Type:Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model: DUNLOP/D221FAAchterband:Type:
Tubeless
Maat: 190/50 ZR17M/C (73W)
Fabrikant/model: DUNLOP/D221G
Belading:Maximale belasting:FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling: FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid: Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat: 17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel Velgmaat:
17M/C x MT6.00
Voorrem:Type:
Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4Achterrem:Type:Enkele schijfrem
Bediening: Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg: 130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype: Schroefveer/gas-oliedemper
Veerweg: 130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:Transistorontsteking
U1ECD1D0.book Page 2 Monday, August 8, 2011 3:40 PM

SPECIFICATIES
8-3
8

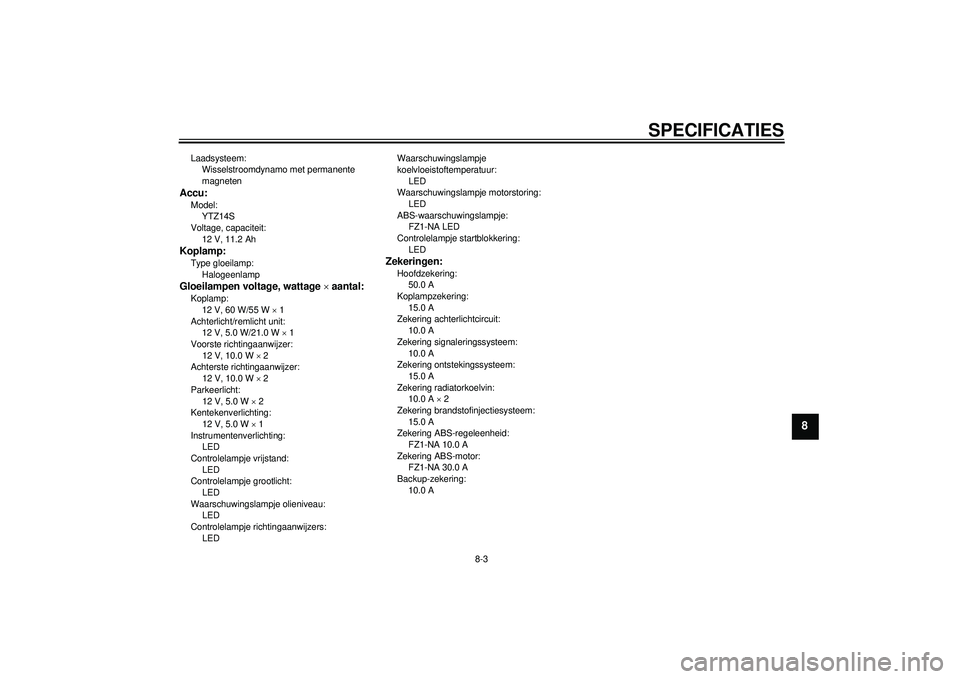

Laadsysteem:Wisselstroomdynamo met permanente
magnetenAccu:Model:YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 60 W/55 W  1
Achterlicht/remlicht unit: 12 V, 5.0 W/21.0 W  1
Voorste richtingaanwijzer:
12 V, 10.0 W  2
Achterste richtingaanwijzer: 12 V, 10.0 W  2
Parkeerlicht: 12 V, 5.0 W  2
Kentekenverlichting:
12 V, 5.0 W  1
Instrumentenverlichting: LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje: FZ1-NA LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit: 10.0 A
Zekering signaleringssysteem: 10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin: 10.0 A  2
Zekering brandstofinjectiesysteem: 15.0 A
Zekering ABS-regeleenheid:
FZ1-NA 10.0 A
Zekering ABS-motor: FZ1-NA 30.0 A
Backup-zekering: 10.0 A
U1ECD1D0.book Page 3 Monday, August 8, 2011 3:40 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU48612

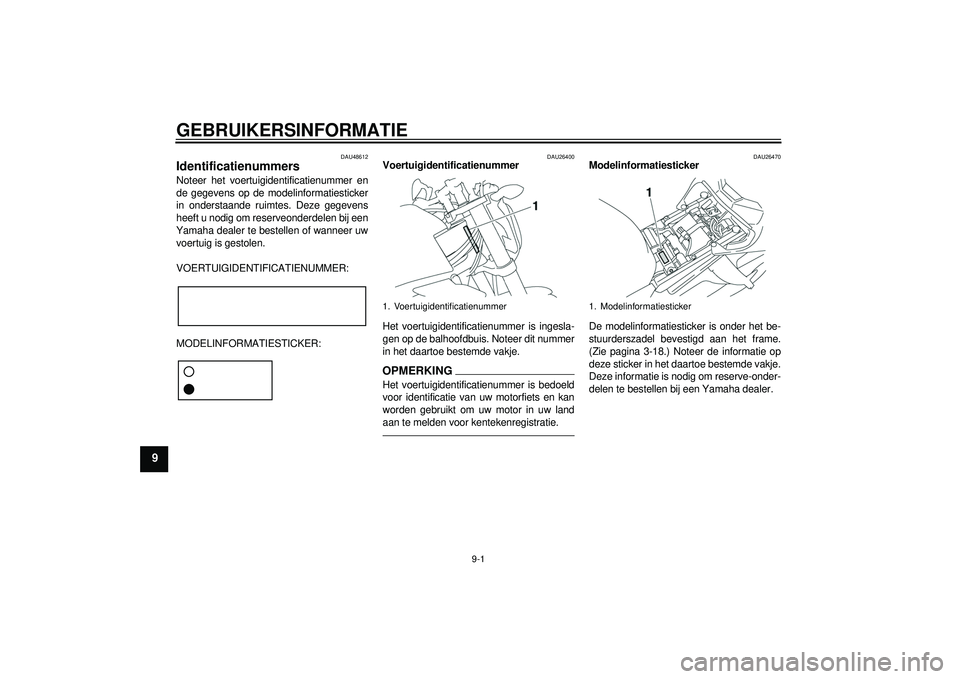

Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-18.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
