2012 YAMAHA EC-03 display

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-8
1
2
34
5
6
7
8
9
Het display toont dat de machine in de
rijmodus staat.
OPMERKING
Wanneer het veiligheidsslot is ver-
grendeld, gaat u naar de rijmodus en
voert u het veiligheidsnummer in omhet veiligheidsslot te ontgrendelen.
(Zie pagina 7-1 voor meer informatie
over het ontgrendelen van het veilig-
heidsslot.)

Wanneer de machine naar de rijmo-
dus gaat, klinkt de
zoemer. De zoemer
stopt wanneer u de remhendel bedientof met de machine gaat rijden.
3. Druk tegelijkertijd op knop 2 en 3. Het display verandert in de registratie-
modus voor het veiligheidsslot.
Veiligheidsnummer voor de eerstekeer registrerenGa door naar stap 5.
Veiligheidsnummer wijzigen“OLD” en “– – – – –” worden weerge-
geven. 4. Voer het geregistreerde veilig-
heidsnummer in met de knoppen.
Ga door naar stap 5 als het juiste vei-
ligheidsnummer is ingevoerd.
Als een onjuist nummer is ingevoerd,
klinkt de zoemer, knippert “NG” gedu-
rende enkele seconden en keert de
1. Knop 1 “POWER”
2. Knop 2 “SET”
3. Knop 3 “SELECT”
12
3
1. Indicator ingevoerd nummer “– – – – –”
2. Indicator geregistreerd nummer “OLD”
2
1
1CB-9-DA-D0.book 8 ページ ２０１２年５月７日　月曜日　午前１０時５７分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-10
1
2
34
5
6
7
8
9
OPMERKING
Zorg dat u het veiligheidsnummer no-
teert en op een veilige plaats bewaart.

Als u op knop 3 “SELECT” drukt, wordt
het display geschakeld tussen “OK” en
“NG”.

Als u het geregistreerde veilig-
heidsnummer wilt wijzigen, schakelt u
het display naar “NG” door op knop 3
“SELECT” en vervolgens op knop 2
“SET” te drukken. Herhaal de proce-dure vanaf stap 5.
Veiligheidsslot vergrendelen en ont-
grendelen
Veiligheidsslot vergrendelen
Houd knop 2 “SET” gedurende enkele se-
conden ingedrukt. Wanneer het veiligheids-
slot is vergrendeld, wordt de veiligheidsslotindicator “ LOCK” weerge-
geven.
OPMERKINGVergrendel het veiligheidsslot niet wanneer
reparatie of onderhoud aan de machinewordt uitgevoerd door een Yamaha-dealer.
Veiligheidsslot ontgrendelenDruk op een van de knoppen om naar de
stand-bymodus te gaan en voer vervolgens
het veiligheidsnummer in. (Zie “Voorberei-
dingen voordat u wegrijdt” op pagina 7-1.)
DAU1234A
Stuurschakelaars
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
1. Veiligheidsslotindicator “ LOCK”
1
1. Richtingaanwijzerschakelaar “ / ”
2. Claxonschakelaar “ ”
1
2
1CB-9-DA-D0.book 10 ページ ２０１２年５月７日　月曜日　午前１０時５７分

ACCU OPLADEN
6-6
2
3
4
567
8
9
accuniveau-indicator wordt weergege-
ven in het display en de zoemer klinkt.
Alle segmenten van de indicator wor-
den gedurende enkele seconden
weergegeven en de voortgang van het
laden wordt weergegeven.
OPMERKING
Direct na het rijden is de temperatuur
van de accu mogelijk hoger dan de
maximale laadtemperatuur van 50 C.
In dat geval wordt naar de wachtmo-
dus geschakeld en knippert “HEAT”
totdat de accu en acculader de opge-
geven temperatuur bereiken. Het opla-
den wordt vervolgens automatisch
gestart.

Als de omgevingstemperatuur lager is
dan –5 C, knippert “COOL” en wordt
naar de wachtmodus geschakeld tot-
dat de accu en acculader de opgege-
ven temperatuur bereiken. Het
opladen wordt vervolgens automatisch
gestart.

Als de accu al volledig is opgeladen
wanneer u de laadstekker in een stop-
contact steekt, toont het display gedu-
rende enkele minuten de volledig
opgeladen status en gaat dan uit. Deacculader laadt de accu niet verder op.
10. U kunt de laadstatus controleren in het display. (Zie pagina 6-9 voor meer in-
formatie over de weergave van de
laadstatus.)
11. U kunt het opladen stoppen of op-
nieuw starten door de laadstekker res-
pectievelijk uit het stopcontact te
nemen of in het stopcontact te steken.
OPMERKING
Tijdens het opladen wordt alleen de
accuniveau-indicator weergegeven in
het display. Het display gaat uit als de

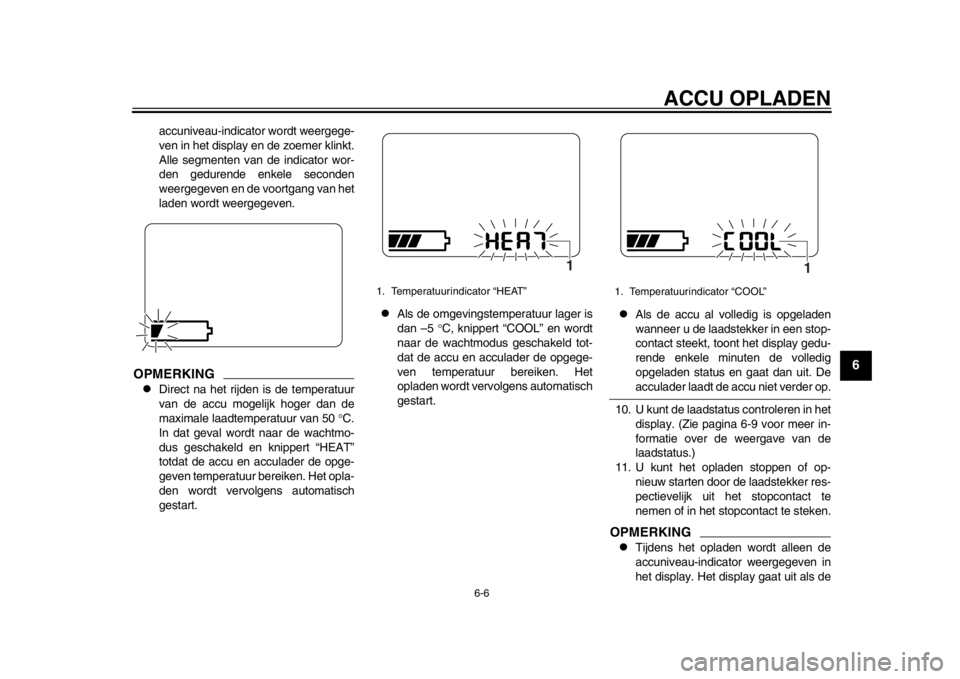

1. Temperatuurindicator “HEAT”
1
1. Temperatuurindicator “COOL”
1
1CB-9-DA-D0.book 6 ページ ２０１２年５月７日　月曜日　午前１０時５７分

ACCU OPLADEN
6-7
1
2
3
4
56
7
8
9
laadstekker tijdens het opladen uit het
stopcontact wordt genomen.

Tijdens het opladen gaat de machine
niet naar de stand-bymodus wanneeru de sleutel naar “ON” draait.
Opladen voltooien
Wanneer de accu volledig is opgeladen,
gaat het display na enkele minuten automa-
tisch uit. 1. Pak de laadstekker vast en neem deze
uit het stopcontact. LET OP: Trek niet
aan de laadkabel om de laadstekker
uit het stopcontact te halen. Hier-
door kan de laadkabel beschadigd
raken.
[DCA17470]

2. Open het zadel. (Zie pagina 4-11 voor meer informatie.) 3. Houd de laadstekker vast en wind de
laadkabel rechtsom in de groef zoals
aangegeven. LET OP: Als de laadka-
bel niet correct is gewonden, kan de
machine, laadkabel of laadstekker
beschadigd raken als u het zadel
sluit.
[DCA17480]
4. Zet de laadkabel vast door deze in de
houder te plaatsen zoals aangegeven.
5. Sluit het zadel en duw het aan de ach- terzijde omlaag om het te vergrende-
len.
OPMERKING
Controleer of zich niets onder het za-
del bevindt voordat u het zadel sluit.

Controleer of het zadel stevig is ver-grendeld voordat u gaat rijden.
6. Neem de sleutel uit.WAARSCHUWING
DWA15900
Laat de laadstekker niet achter in een
stopcontact wanneer u deze niet ge-
bruikt. Stof of vreemde materialen zou-
den zich kunnen verzamelen en brand
veroorzaken. Neem de laadstekker na
1. Laadstekker
1
1. Laadstekker
2. Groef
3. Laadkabel
1 2
3
1. Houder
1
1CB-9-DA-D0.book 7 ページ ２０１２年５月７日　月曜日　午前１０時５７分

ACCU OPLADEN
6-9
1
2
3
4
56
7
8
9
DAU50411
Display met voortgang van laden Het oplaadproces wordt weergegeven door
de accuniveau-indicator.
DAU50425
Accu Lithium-ion-accu (Li-ion-accu)
De Li-ion-accu in de EC-03 beschikt over
een hoge energiedichtheid en een hoog vol-
tage (ongeveer driemaal zoveel als nik-
kel-cadmiumaccu’s (NiCd) en
nikkel-metaalhydrideaccu’s (NiMH)), waar-
door de accu compact en licht kan worden
gehouden.
Nikkel-cadmium- en nikkel-metaalhydride-
accu’s hebben een geheugeneffect waarbij
het elektrisch uitgangsvermogen afneemt
als gevolg van herhaaldelijk gedeeltelijk
ontladen en opladen, zodat deze accu’s van
tijd tot tijd volledig moeten worden ontladen.
Li-ion-accu’s kunnen herhaaldelijk gedeel-
telijk worden opgeladen zonder dat ze volle-
dig moeten worden ontladen.OPMERKING
Het is niet noodzakelijk de accu volle-
dig te ontladen voordat u deze oplaadt.

Het elektrisch uitgangsvermogen
neemt af in de loop van de tijd en het
gebruik, maar de snelheid waarmee
de accu uitgeput raakt, hangt af van de
gebruiksomstandigheden.

Het ontladen van de accu hangt af van
de omgevingstemperatuur. Bij lage
temperaturen is de rijafstand op een enkele lading korter in vergelijking met
normale temperaturen en duurt het op-
laden ook langer. Bij lage temperatu-
ren neemt het elektrisch
uitgangsvermogen af in vergelijking
met normale temperaturen en is de rij-
afstand op een enkele lading korter.
Dit is echter normaal.

Bij opslag van de machine op een zeer
warme of koude locatie kan het elek-
trisch uitgangsvermogen afnemen.

Zelfs wanneer u de accu niet gebruikt,wordt de accu geleidelijk ontladen.
Accu recyclen
Li-ion-accu’s kunnen worden gerecycled.
Als het elektrisch uitgangsvermogen sterk
afneemt als gevolg van uitputting, moet u de
accu laten vervangen door een
Yamaha-dealer. Volg altijd de plaatselijke
voorschriften voor het verwijderen van ac-
cu’s.
0 2020 40
40 60
60 80
80 99
100
Laadvoortgang
in display
Laadvoortgang
(%)Niet weergegeven
Brandt Knippert
1CB-9-DA-D0.book 9 ページ ２０１２年５月７日　月曜日　午前１０時５７分

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
7-2
2
3
4
5
678
9
Nadat gedurende enkele seconden
alle displaysegmenten zijn weergege-
ven, gaat de machine naar de
stand-bymodus.
OPMERKING
Wanneer het veiligheidsslot is ver-
grendeld, wordt de veiligheidsslotindi-
cator “ LOCK” weergegeven.

Als u de snelheidsregelaar opendraait
terwijl de machine in de stand-bymo-dus staat, klinkt de zoemer.
6. Annuleer de stand-bymodus door op een van de knoppen te drukken.
De machine gaat naar de ontgrendel-
modus voor het veiligheidsslot.
“– – – – –” wordt weergegeven.
OPMERKINGWanneer het veiligheidsslot niet is vergren-
deld, gaat de machine naar de rijmodus na-
dat de stand-bymodus is geannuleerd.
Wanneer de machine in de rijmodus staat,
klinkt de zoemer. De zoemer stopt wanneer
u de remhendel bedient of met de machinegaat rijden. Ga door naar stap 8.
7. Voer het veiligheidsnummer in met de knoppen.
Wanneer u het juiste nummer invoert,
wordt het veiligheidsslot ontgrendeld
en gaat de machine naar de rijmodus.OPMERKINGWanneer de machine naar de rijmodus
gaat, klinkt de zoemer. De zoemer stopt
1. Veiligheidsslotindicator “ LOCK”
1
1. Knop 1 “POWER”
2. Knop 2 “SET”
3. Knop 3 “SELECT”
12
3
1. Indicator ingevoerd nummer “– – – – –”
1
1CB-9-DA-D0.book 2 ページ ２０１２年５月７日　月曜日　午前１０時５７分

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
7-5
1
2
3
4
5
67
8
9
DAU50961
Remmen
WAARSCHUWING
DWA10300

Vermijd hard en abrupt remmen
(met name wanneer u naar één kant
overhelt). De scooter zou namelijk
kunnen slippen of omvallen.

Spoorwegovergangen, tramrails, ij-
zeren platen gebruikt in de wegen-
bouw en putdeksels worden in
natte toestand zeer glad. U dient
deze obstakels daarom met aange-
paste snelheid te naderen en voor-
zichtig te passeren.

Onthoud dat remmen op een nat
wegdek veel moeilijker is.

Rijd langzaam heuvelafwaarts, rem-
men kan tijdens afdalingen somslastig zijn.
1. Sluit de snelheidsregelaar volledig.
2. Bekrachtig de voor- en achterrem ge- lijktijdig en oefen daarbij geleidelijk
meer druk uit. Voor
Achter
DAU50122
Parkeren Vergrendel het stuur en verwijder de sleutel
als u parkeert, om diefstal te voorkomen. U
wordt aanbevolen bovendien een ket-
tingslot of ander type motorslot te gebrui-
ken.
WAARSCHUWING
DWA15580
Parkeer niet op een helling of op een
zachte ondergrond; de
machine zou dankunnen omvallen.OPMERKING
Als u de machine parkeert op een zeer
warme of koude locatie, wordt de tem-
peratuurbeveiligingsfunctie mogelijk
geactiveerd wanneer u de sleutel naar
“ON” draait. Als dit het geval is, knip-
pert “HEAT” of “COOL” in het display
met de ritteller/kilometerteller. (Zie pa-
gina 4-4 “Temperatuurwaarschuwing”
voor meer informatie over de tempera-
tuurbeveiligingsfunctie.)

U wordt aanbevolen het veiligheidsslot
te vergrendelen bij het parkeren. (Zie
pagina 4-10 voor meer informatie over
het vergrendelen van het veiligheids-slot.)
1CB-9-DA-D0.book 5 ページ ２０１２年５月７日　月曜日　午前１０時５７分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-14
1
2
3
4
5
6
78
9
WAARSCHUWING
DWA15791

Voer nooit controles of reparaties
aan de machine uit wanneer de
laadstekker in het stopcontact zit.
Dit kan een elektrische schok of
kortsluiting veroorzaken.

Vervang de laadkabel of laadstek-
ker wanneer deze beschadigd is.
Anders kan dit brand, een elektri-
sche schok of kortsluiting veroor-zaken.
LET OP
DCA17102
Zorg dat de corrosieremmers, oplosmid-
delen en olie niet in contact komen met
de laadkabel of laadstekker wanneer ude machine controleert.
DAU50184
Problemen oplossen Als een probleem optreedt, controleert u het
volgende voordat u de machine naar een
Yamaha-dealer brengt. Als er echter geen
stroomtoevoer is (er wordt niet weergege-
ven in het display), moet u de machine laten
controleren door een Yamaha-dealer.
De machine gaat niet naar de stand-by-
modus wanneer u de sleutel naar “ON”
draait
Controleer het volgende:1. Wordt de machine momenteel opgela-
den?
Tijdens het opladen gaat de machine
niet naar de stand-bymodus wanneer
u de sleutel naar “ON” draait.
2. Werd de sleutel naar “ON” gedraaid terwijl de snelheidsregelaar was geo-
pend?
De machine gaat niet naar de
stand-bymodus wanneer u de sleutel
naar “ON” draait terwijl de snelheidsre-
gelaar is geopend. Draai de snelheids-
regelaar dicht en draai de sleutel naar
“OFF” en vervolgens terug naar “ON”.
Als de machine nog steeds niet naar de
stand-bymodus gaat, moet u de machine la-
ten controleren door een Yamaha-dealer.
1. Barst
1. Gebogen
1
1
1CB-9-DA-D0.book 14 ページ ２０１２年５月７日　月曜日　午前１０時５７分
