4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
Roues
Si une roue est voilée, fissurée ou très corrodée, vous devez la
remplacer. Sinon, le pneu pourrait s’en détacher, ce qui pourrait
entraîner une perte de contrôle.
■Choix des roues
Lors du remplacement des roues, veillez à ce que les nouvelles
roues aient une capacité de charge, un diamètre, une largeur et
un déport interne
* de jante identiques aux anciennes.
Des roues de remplacement sont disponibles chez votre con-
cessionnaire Toyota.
*: Habituellement appelé “déport”.
Toyota déconseille l’utilisation :
● De roues de dimensions ou de types différents
● De roues usagées
● De roues voilées qui ont été réparées
■ Précautions à prendre avec les jantes en aluminium
●Utilisez exclusivement les écr ous de roue et les clés Toyota
prévus pour les jantes en aluminium de votre véhicule.
● Si vos pneus ont été permutés, réparés ou remplacés, assu-
rez-vous que les écrous de roue sont bien serrés après avoir
parcouru 1000 miles (1600 km).
● Si vous utilisez des chaînes antidérapantes, veillez à ne pas
endommager les jantes en aluminium.
● Pour l’équilibrage des roues, ut ilisez uniquement des contre-
poids Toyota ou équivalents et un maillet en plastique ou en
caoutchouc.

576
PRIUS_D (OM47778D)
6-1. Caractéristiques
Données sur l’entretien (carburant, niveau d’huile, etc.)
Dimensions et poids
*1 : Tare du véhicule
*2 : Véhicules non dotés d’un panneau de toit transparent avec panneau solaire
*3 : Véhicules dotés d’un panneau de toit transparent avec panneau solaire
*4 : Véhicules dotés de pneus de 15 pouces
*5 : Véhicules dotés de pneus de 17 pouces
Longueur totale176,4 in. (4480 mm)
Largeur totale68,7 in. (1745 mm)
Hauteur totale*158,7 in. (1490 mm)*2
59,3 in. (1505 mm)*3
Empattement106,3 in. (2700 mm)
Vo i e
Avant60,0 in. (1525 mm)*4
59,6 in. (1515 mm)*5
Arrière59,8 in. (1520 mm)*4
59,4 in. (1510 mm)*5
Capacité de charge du véhi-
cule (occupants + bagages) 825 lb. (370 kg)

585
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47778D)
Pneus et roues
Ty p e A
Ty p e B
Pneu de secours compact
Dimension des pneusP195/65R15 89S
Pression de gonflage des
pneus
(Pression de gonflage à froid
recommandée) Pneu avant
35 psi (240 kPa, 2,4 kgf/cm2 ou bar)
Pneu arrière 33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Dimensions de la roue 15 × 6J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimension des pneusP215/45R17 87V
Pression de gonflage des
pneus
(Pression de gonflage à froid
recommandée)Pneu avant
33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
Pneu arrière 32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Dimensions de la roue 17 × 7J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimension des pneusT135/80D16 101M
Pression de gonflage du
pneu de secours
(Pression de gonflage à froid
recommandée)60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Dimensions de la roue 16
× 4T
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

591
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47778D)

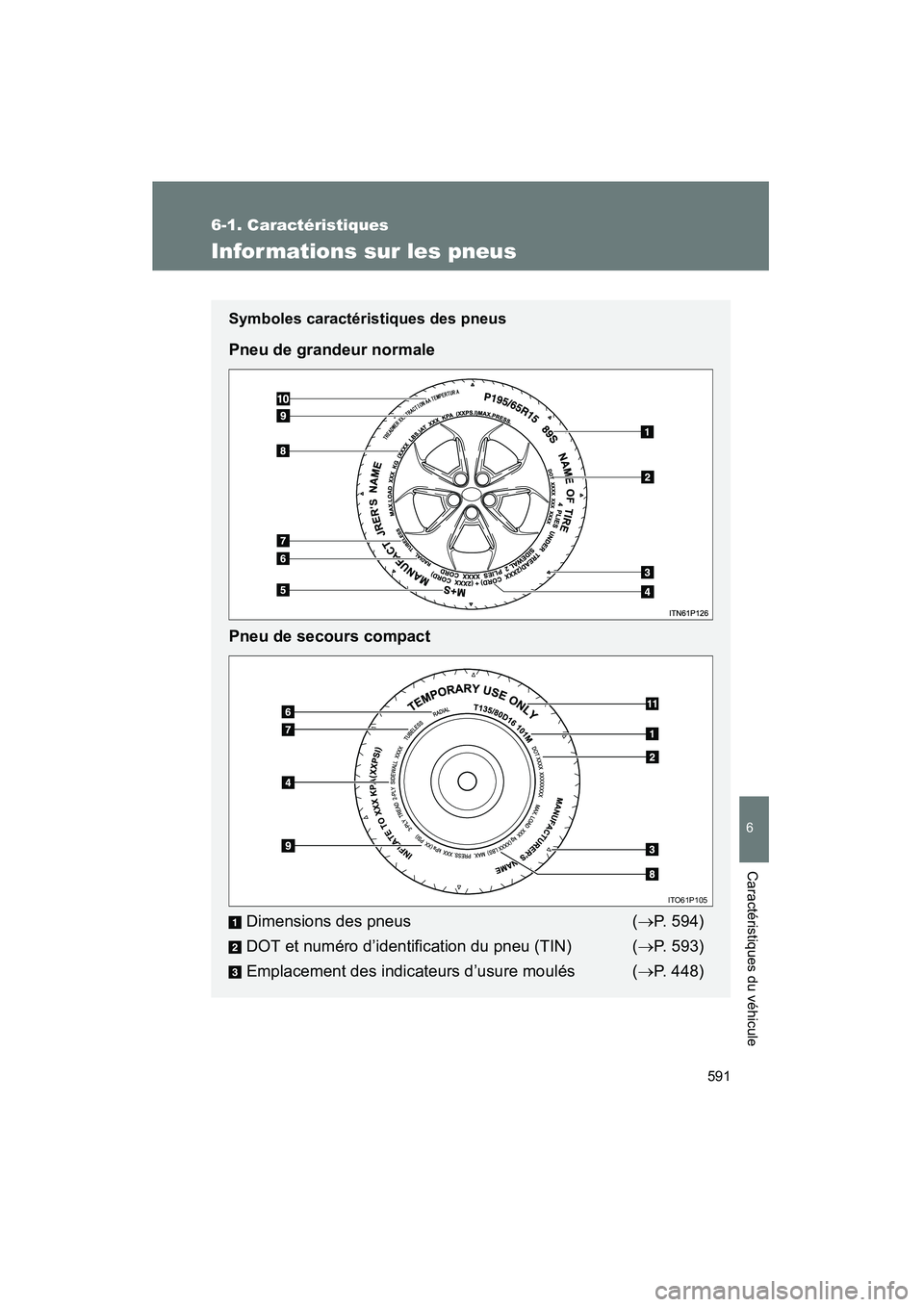

Informations sur les pneus
Symboles caractéristiques des pneus
Pneu de grandeur normale
Pneu de secours compactDimensions des pneus ( →P. 594)
DOT et numéro d’identification du pneu (TIN) ( →P. 593)
Emplacement des indicateurs d’usure moulés ( →P. 448)
ITO61P105

594 6-1. Caractéristiques
PRIUS_D (OM47778D)
Dimensions des pneus■ Informations relatives aux dimensions types des pneus
Cette image illustre les symboles types des dimensions des
pneus. Usage du pneu
(P = Véhicule de tourisme,
T = Usage provisoire)
Largeur de section (millimè-
tres)
Rapport d’aspect
(rapport entre la hauteur et la
largeur de section du pneu)
Code de construction du pneu
(R = Pneu radial, D = Pneu
diagonal)
Diamètre de la roue (pouces)
Indice de charge (2 ou 3 chif-
fres)
Code de vitesse (une lettre)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue
ITO61P106
ITO61P103

599
6-1. Caractéristiques
6
Caractéristiques du véhicule
PRIUS_D (OM47778D)
Terminologie relative
aux pneusSignification
Poids normal des
occupants 150 lb. (68 kg) multiplié
par le nombre d’occu-
pants mentionné dans la deuxième colonne du
tableau 1
* ci-après
Répartition des occu-
pants Répartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-dessous
Poids des options pré-
vues par le construc-
teur Le poids combiné des options normales pré-
vues par le constructeur, dont le poids excède
de 5 lb. (2,3 kg) les éléments standard qu’elles
remplacent et qui n’ont pas été prises en
compte dans le poids en ordre de marche ou le
poids des accessoires. Elles comprennent les
freins renforcés, les stabilisateurs (“ride-leve-
lers”), le porte-bagages de toit, la batterie de
12 volts à grande capacité et les garnitures
spéciales
Jante Support métallique d’un
pneu ou d’un ensem-
ble pneu/chambre à air où vient se loger le
talon du pneu
Diamètre de la jante
(Diamètre de la roue) Diamètre nominal de la portée du talon
Dimensions de la
jante Diamètre et largeur de la jante
Type de jante Désignation utilisée par les constructeurs auto-
mobiles en fonction du style ou du code
Largeur de jante Distance nominale entre les rebords de la jante
Capacité de charge du
véhicule (capacité de
chargement totale) Charge nominale du chargement et des baga-
ges, plus 150 lb. (68 kg), multiplié par le nom-
bre de sièges du véhicule
