2012 PEUGEOT 4008 Návod na použitie (in Slovakian)

183
7
Praktické informácie
Potlačte smerov

184
Praktické informácie

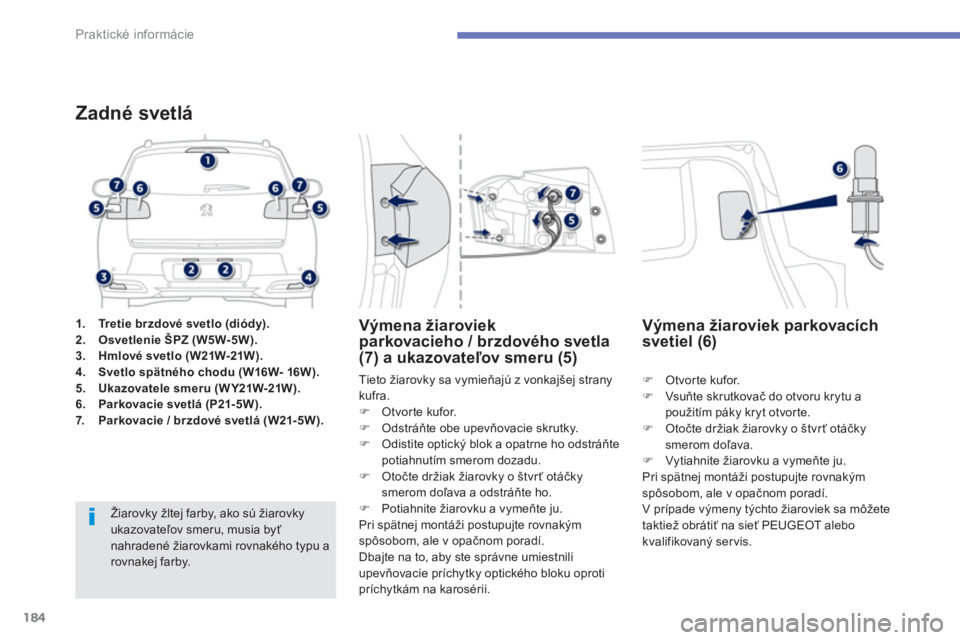

1.Tretie brzdové svetlo (diódy).2.Osvetlenie ŠPZ (W5W-5W).3.Hmlové svetlo (W21W-21W).4.Svetlo spätného chodu (W16W- 16W).5.Ukazovatele smeru (W Y21W-21W).6.Parkovacie svetlá (P21-5W).7.Parkovacie / brzdové svetlá (W21-5W).
Zadné svetlá

Žiarovky žltej farby, ako sú žiarovky ukazovateľov smeru, musia byťnahradené žiarovkami rovnakého typu arovnakej farby. Tieto žiarovk
y sa vymieňajú z vonkajšej stranykufra.)
Otvorte kufor. )
Odstráňte obe upevňovacie skrutky.
)
Odistite optický blok a opatrne ho odstráňte
potiahnutím smerom dozadu.
) Otočte držiak žiarovky o štvrť otáčky smerom doľava a odstráňte ho.)
Potiahnite žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom porad

185
7
Praktické informácie

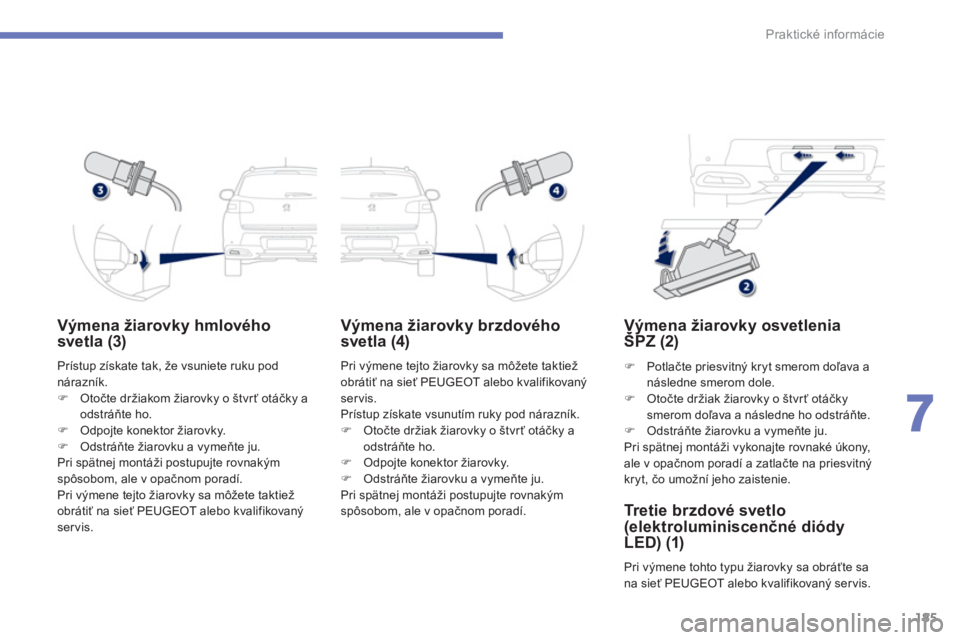

Výmena žiarovky hmlového
svetla (3)
Prístup získate tak, že vsuniete ruku pod nárazník. )Otočte držiakom žiarovky o štvrť otáčky a odstráňte ho. )Odpojte konektor žiarovky.)Odstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom poradí.
Pri výmene tejto žiarovky sa môžete taktiež
obrátiť na sieť PEUGEOT alebo kvalifikovaný servis.

Výmena žiarovky brzdového
svetla (4)
Pri výmene tejto žiarovky sa môžete taktiež
obrátiť na sieť PEUGEOT alebo kvalifikovaný servis.
Prístup získate vsunutím ruky pod nárazník. ) Otočte držiak žiarovky o štvrť otáčky a odstráňte ho.)
Odpojte konektor žiarovky. )
Odstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom porad

186
Praktické informácie

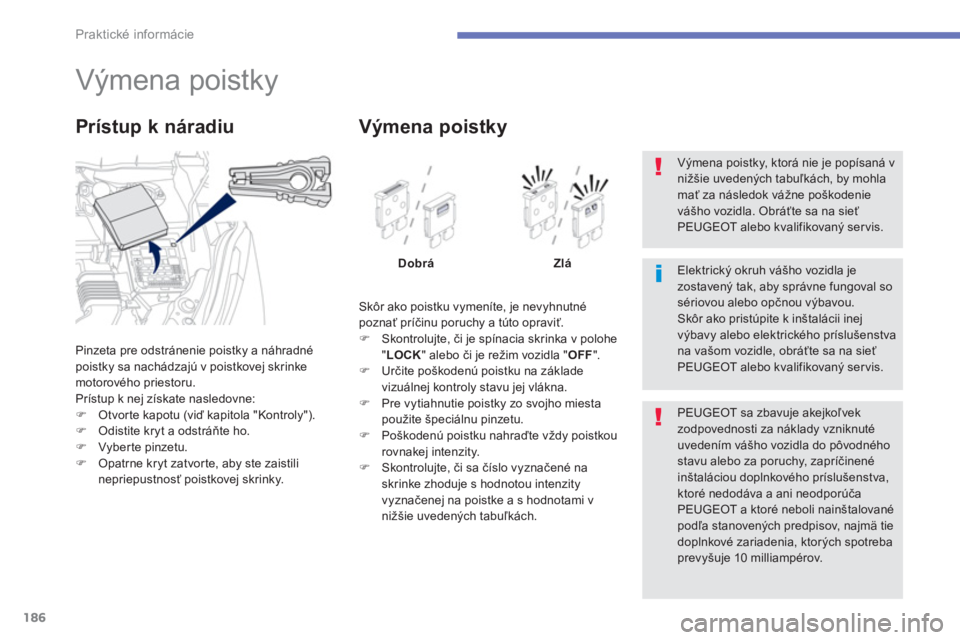

Výmena poistky
Pinzeta pre odstránenie poistky a náhradné poistky sa nachádzajú v poistkovej skrinke motorového priestoru.
Prístup k nej získate nasledovne: )Otvorte kapotu (viď kapitola "Kontroly").
)Odistite kryt a odstráňte ho. )Vyberte pinzetu.)Opatrne kryt zatvor te, aby ste zaistili nepriepustnosť poistkovej skrinky.

Prístup k náradiu

Skôr ako poistku vymeníte, je nevyhnutné
poznať príčinu poruchy a túto opraviť.)
Skontrolujte, či je spínacia skrinka v polohe "LOCK" alebo či je režim vozidla "OFF".)
Určite po

187
7
Praktické informácie

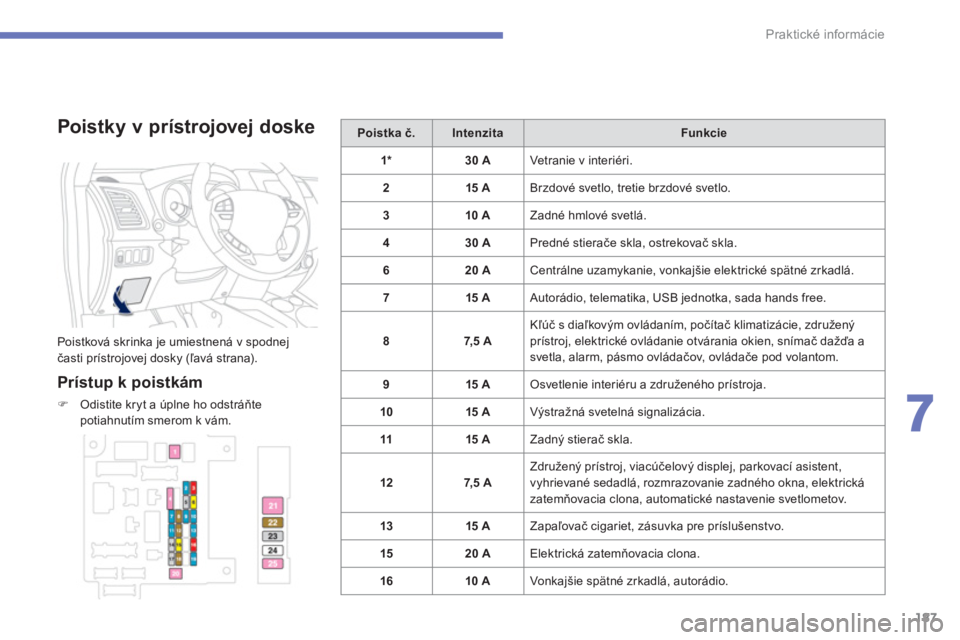

Poistky v prístrojovej doske

Poistková skrinka je umiestnená v spodnej časti pr

188
Praktické informácie

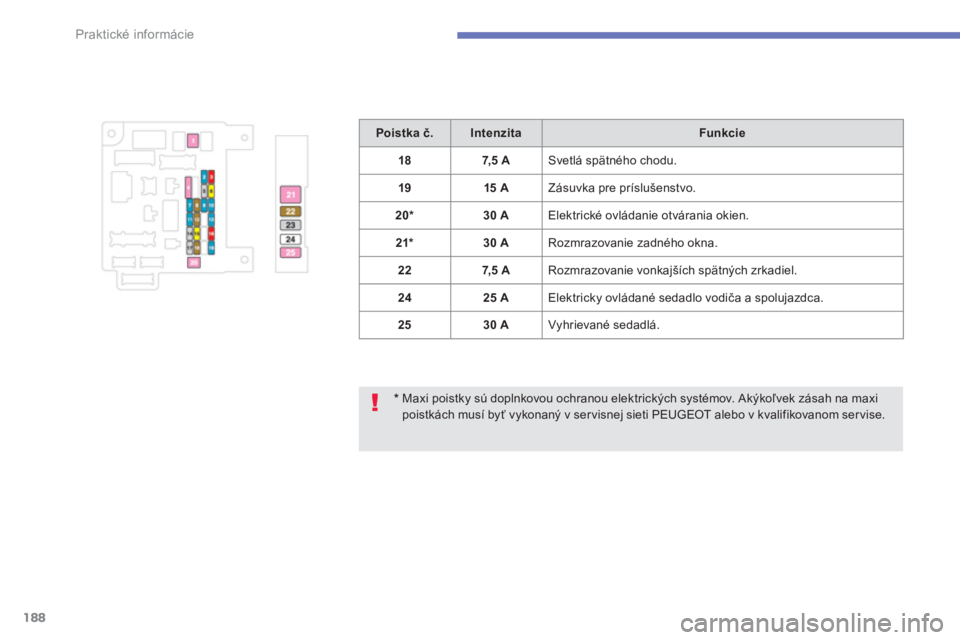

* Maxi poistky sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah na maxipoistkách musí byť vykonaný v ser visnej sieti PEUGEOT alebo v kvalifikovanom ser vise.

Poistka č.IntenzitaFunkcie
187,5 A
Svetlá spätného chodu.
1
915 A
Zásuvka pre príslušenstvo.
20*30 A
Elektrické ovládanie otvárania okien.
21*30 A
Rozmrazovanie zadného okna.
227,5 A
Rozmrazovanie vonkajších spätných zrkadiel.
2
425 A
Elektricky ovládané sedadlo vodiča a spolujazdca.
2
530 A
Vyhrievané sedadlá.

189
7
Praktické informácie

Poistky v motorovom
priestore


Prístup k poistkám
)Odistite kryt a úplne ho odstráňte.
Poistka č.IntenzitaFunkcie
115 A
Predné hmlové svetlomety.
410 A
Zvuková výstraha.
57,5
A Alternátor.
620 A Ostrekovač svetlometov.
7 10 A
Klim
atizácia.
920 A
Alarm.
1015 A
Rozmrazovanie stieračov skla.
11-
Nepoužité.
12-
Nepoužité. Poistková skrinka
je umiestnená v motorovompriestore (ľavá strana).

190
Praktické informácie

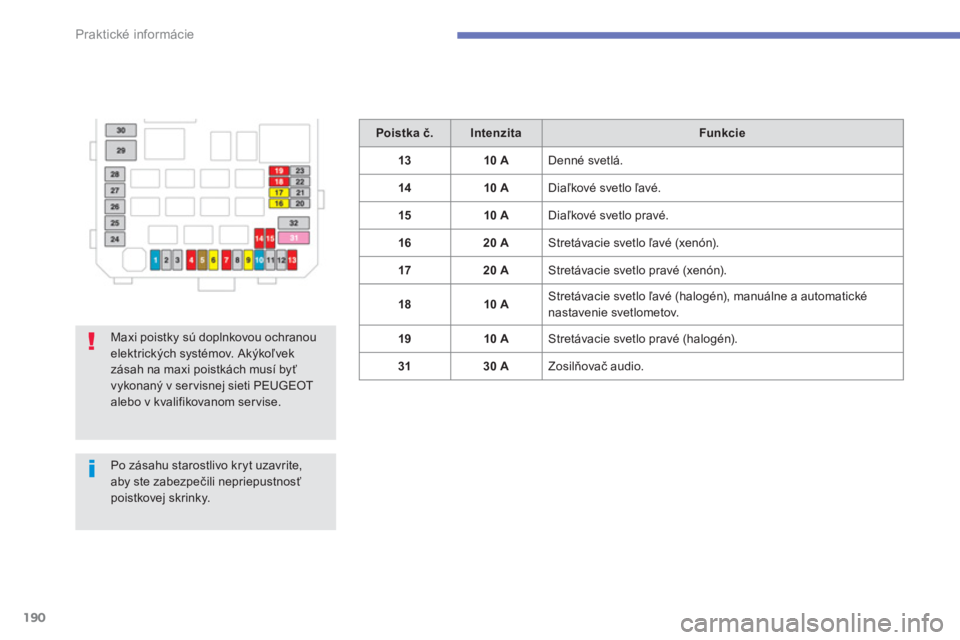

Poistka č.IntenzitaFunkcie
1310 A
Denné svetlá.
14 10 A
Diaľkové svetlo ľavé.
1510 A
Diaľkové svetlo pravé.
1
620 A Stretávacie svetlo ľavé (xenón).
1
720 A Stretávacie svetlo pravé (xenón).
1810 A Stretávacie svetlo ľavé (halogén), manuálne a automatické
nastavenie svetlometov.
1
910 A Stretávacie svetlo pravé (halogén).
3130 A
Zosilňovač audio.


Maxi poistky s
