44
VIŠ

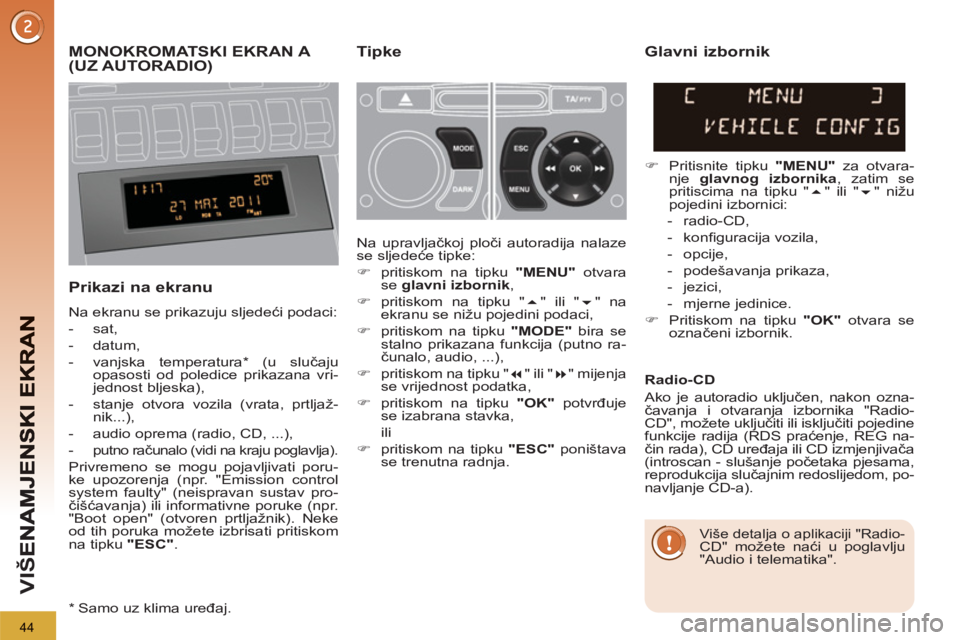

MONOKROMATSKI EKRAN A (UZ AUTORADIO) Tipke

Prikazi na ekranu

Na ekranu se prikazuju sljedeći podaci:


- sat,

- datum,

- vanjska temperatura * (u slučaju
opasosti od poledice prikazana vri-
jednost bljeska),

- stanje otvora vozila (vrata, prtljaž-
nik...),

- audio oprema (radio, CD, ...),

-
putno računalo (vidi na kraju poglavlja).

Privremeno se mogu pojavljivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik). Neke
od tih poruka možete izbrisati pritiskom
na tipku "ESC"
.


Glavni izbornik



)
Pritisnite tipku "MENU"
za otvara-
nje glavnog izbornika
, zatim se
pritiscima na tipku "
" ili "
" nižu
pojedini izbornici:


- radio-CD,

- konfi guracija vozila,

- opcije,

- podešavanja prikaza,

- jezici,

- mjerne jedinice.

)
Pritiskom na tipku "OK"
otvara se
označeni izbornik. Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:


)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,

)
pritiskom na tipku "
" ili "
" na
ekranu se nižu pojedini podaci,

)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),

)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,

)
pritiskom na tipku "OK"
potvrđuje
se izabrana stavka,
ili

)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.

Radio-CD
Ako je autoradio uključen, nakon ozna-
čavanja i otvaranja izbornika "Radio-
CD", možete uključiti ili isključiti pojedine
funkcije radija (RDS praćenje, REG na-
čin rada), CD uređaja ili CD izmjenjivača
(introscan - slušanje početaka pjesama,
reprodukcija slučajnim redoslijedom, po-
navljanje CD-a).

*
Samo uz klima uređaj.

Više detalja o aplikaciji "Radio-CD" možete naći u poglavlju
"Audio i telematika".

46
VIŠ
MONOKROMATSKI EKRAN C (UZ WIP SOUND)
Glavni izbornik

Prikazi na ekranu

Na ekranu se prikazuju sljedeći podaci:


- sat,

- datum,

- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),

- stanje otvora vozila (vrata, prtljaž-
nik...),

- audio oprema (radio, CD...),

- podaci putnog računala (vidi na kra-
ju poglavlja).
Privremeno se mogu prikazivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Automatic switching on of the lights ac-
tivated" (uključeno automatsko paljenje
svjetala). Takve poruke možete obrisati
pritiskom na tipku " ESC
".


Izbornik "Audio funkcije"

Ako je autoradio uključen, nakon ozna-
čavanja i otvaranja izbornika "Radio-CD",
možete uključiti ili isključiti pojedine funk-
cije radija (RDS praćenje, REG način
rada), CD uređaja (introscan - slušanje
početaka pjesama, reprodukcija slučaj-
nim redoslijedom, ponavljanje CD-a).
Tipke
Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:


)
pritiskom na tipku " MENU
" otvara se
glavni izbornik
,

)
pritiskom na tipku "
" ili "
" na
ekranu se nižu pojedini podaci,

)
pritiskom na tipku " MODE
" bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),

)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,

)
pritiskom na tipku " OK
" potvrđuje se
izabrana stavka,
ili

)
pritiskom na tipku " ESC
" poništava
se trenutna radnja.


)
Otvorite glavni izbornik
pritiskom
na tipku "MENU"
:


- audio funkcije,

- putno računalo (vidi na kraju
poglavlja),

- osobne postavke - konfi guracija,

- telefon (komplet za telefoniranje
bez ruku Bluetooth).



)
Pritiskom na tipku "
" ili "
" ozna-
čite željeni izbornik, zatim potvrdite
pritiskom na tipku " OK
".


* Samo uz klima uređ
aj. Više detalja o aplikaciji "Audio
funkcije" možete naći u po-
glavlju "Audio i telematika", u
dijelu koji se odnosi na WIP
Sound.

49
VIŠ
Prikazi na ekranu
Kad je ekran rasklopljen, na njemu se
automatski i izravno prikazuju sljedeći
podaci:


- sat,

- datum,

- nadmorska visina,

- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijed-
nost bljeska),

- stanje otvora vozila,

- poruke upozorenja i statusi funkcija
vozila, koji se prikazuju privremeno,

- audio funkcije,

- podaci putnog računala,

- podaci ugrađenog navigacijskog su-
stava. Na upravljačkoj ploči WIP Nav možete
izabrati jednu od aplikacija:


)
pritiskom na jednu od namjenskih
tipki "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
ili "PHONE"

otvara se odgovarajući izbornik,

)
ponuđene stavke biraju se okreta-
njem navigatora,

)
označena stavka potvrđuje se priti-
skom na navigator,
ili

)
pritiskom na tipku "ESC"
poništava
se radnja u tijeku, uz povratak na
prethodni prikaz.

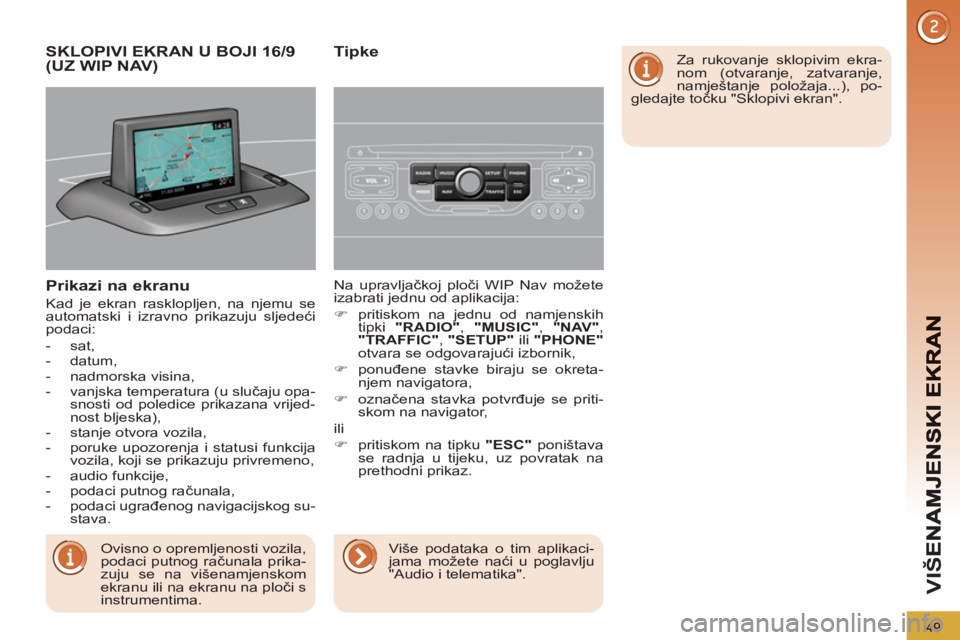

SKLOPIVI EKRAN U BOJI 16/9 (UZ WIP NAV)
Tipke
Za rukovanje sklopivim ekra-
nom (otvaranje, zatvaranje,
namještanje položaja...), po-
gledajte točku "Sklopivi ekran".
Više podataka o tim aplikaci-
jama možete naći u poglavlju
"Audio i telematika".
Ovisno o opremljenosti vozila,
podaci putnog računala prika-
zuju se na višenamjenskom
ekranu ili na ekranu na ploči s
instrumentima.

51
VIŠ

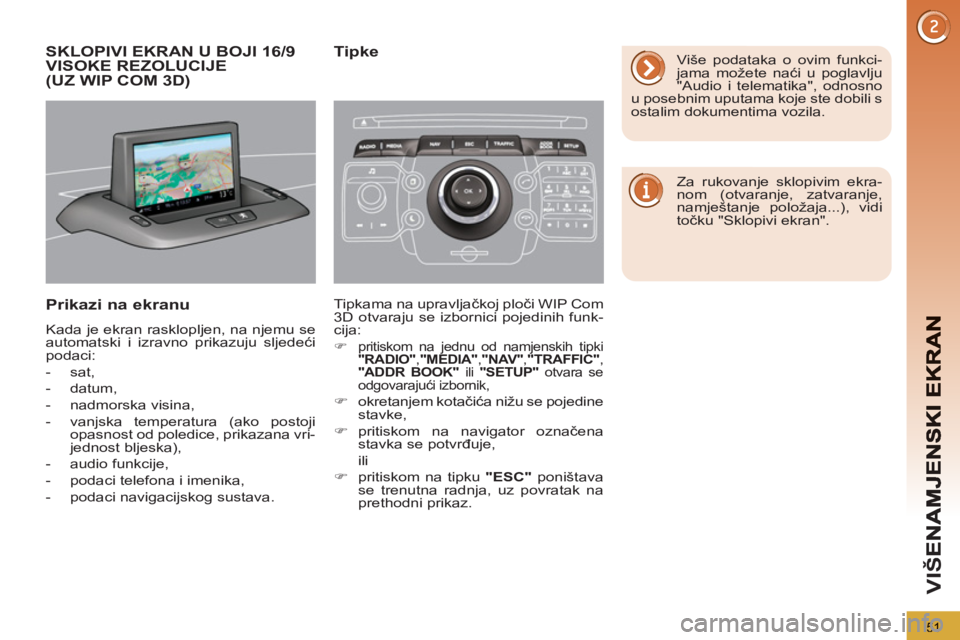

SKLOPIVI EKRAN U BOJI 16/9 VISOKE REZOLUCIJE(UZ WIP COM 3D)
Prikazi na ekranu
Kada je ekran rasklopljen, na njemu se
automatski i izravno prikazuju sljedeći
podaci:


- sat,

- datum,

- nadmorska visina,

- vanjska temperatura (ako postoji
opasnost od poledice, prikazana vri-
jednost bljeska),

- audio funkcije,

- podaci telefona i imenika,

- podaci navigacijskog sustava.


Tipke

Tipkama na upravljačkoj ploči WIP Com
3D otvaraju se izbornici pojedinih funk-
cija:


)
pritiskom na jednu od namjenskih tipki
"RADIO"
, "MEDIA"
, "NAV"
, "TRAFFIC"
,
"ADDR BOOK"
ili "SETUP"
otvara se
odgovarajući izbornik,


)
okretanjem kotačića nižu se pojedine
stavke,

)
pritiskom na navigator označena
stavka se potvrđuje,
ili

)
pritiskom na tipku "ESC"
poništava
se trenutna radnja, uz povratak na
prethodni prikaz. Više podataka o ovim funkci-
jama možete naći u poglavlju
"Audio i telematika", odnosno
u posebnim uputama koje ste dobili s
ostalim dokumentima vozila.

Za rukovanje sklopivim ekra-
nom (otvaranje, zatvaranje,
namještanje položaja...), vidi
točku "Sklopivi ekran".

52
VIŠ

*
Ovisno o tržištu.

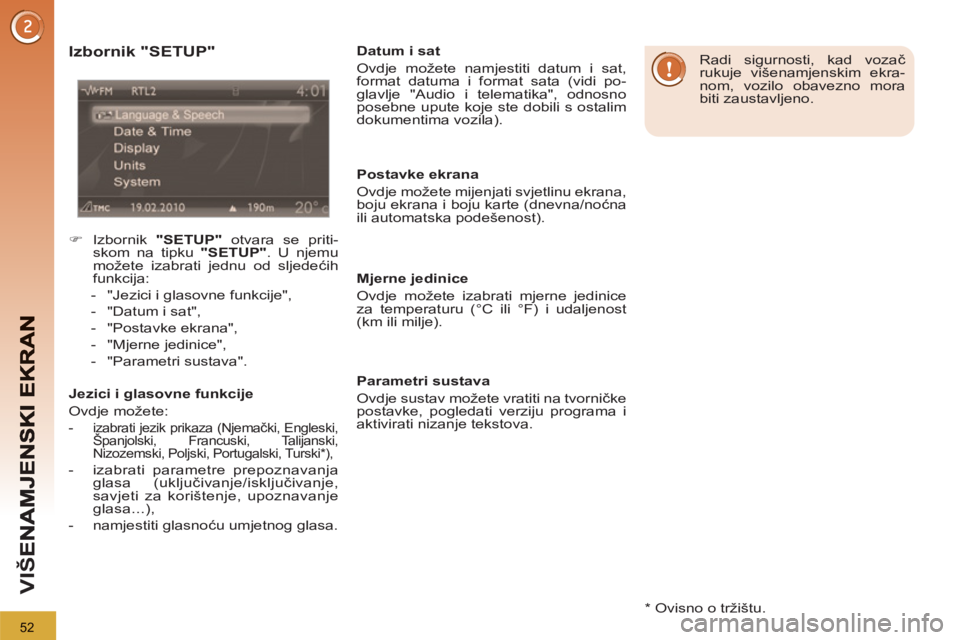

Izbornik "SETUP"



)
Izbornik "SETUP"
otvara se priti-
skom na tipku "SETUP"
. U njemu
možete izabrati jednu od sljedećih
funkcija:


- "Jezici i glasovne funkcije",

- "Datum i sat",

- "Postavke ekrana",

- "Mjerne jedinice",

- "Parametri sustava".


Jezici i glasovne funkcije
Ovdje možete:



- izabrati jezik prikaza (Njemački, Engleski,
Španjolski, Francuski, Talijanski,
Nizozemski, Poljski, Portugalski, Turski * ),


- izabrati parametre prepoznavanja
glasa (uključivanje/isključivanje,
savjeti za korištenje, upoznavanje
glasa...),

- namjestiti glasnoću umjetnog glasa.

Datum i sat
Ovdje možete namjestiti datum i sat,
format datuma i format sata (vidi po-
glavlje "Audio i telematika", odnosno
posebne upute koje ste dobili s ostalim
dokumentima vozila).

Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana,
boju ekrana i boju karte (dnevna/noćna
ili automatska podešenost).

Mjerne jedinice
Ovdje možete izabrati mjerne jedinice
za temperaturu (°C ili °F) i udaljenost
(km ili milje).

Parametri sustava
Ovdje sustav možete vratiti na tvorničke
postavke, pogledati verziju programa i
aktivirati nizanje tekstova.

Radi sigurnosti, kad vozač
rukuje višenamjenskim ekra-
nom, vozilo obavezno mora
biti zaustavljeno.

57
VIŠ

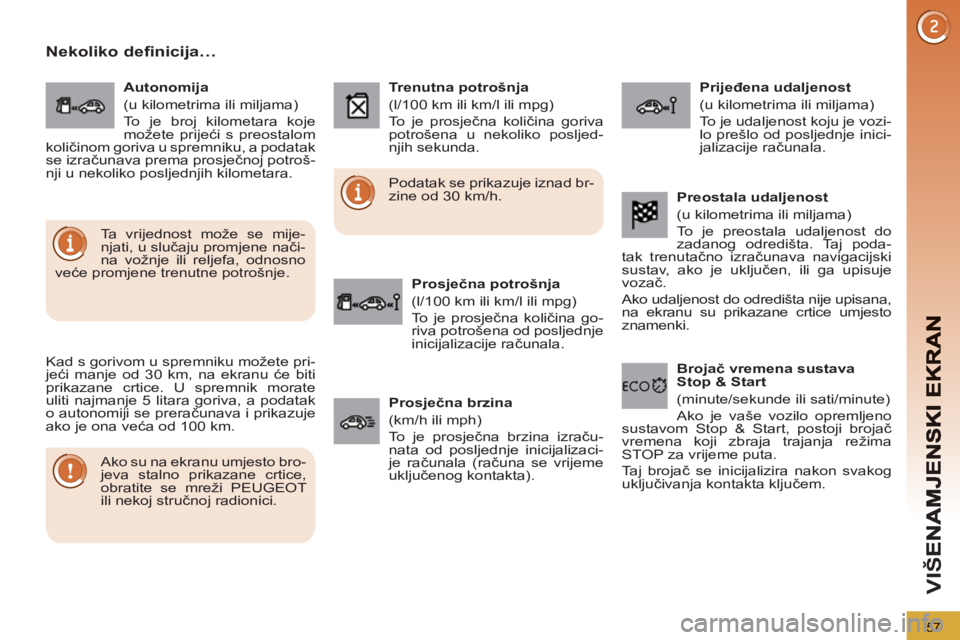

Nekoliko definicija…
Kad s gorivom u spremniku možete pri-
jeći manje od 30 km, na ekranu će biti
prikazane crtice. U spremnik morate
uliti najmanje 5 litara goriva, a podatak
o autonomiji se preračunava i prikazuje
ako je ona veća od 100 km.
Ako su na ekranu umjesto bro-
jeva stalno prikazane crtice,
obratite se mreži PEUGEOT
ili nekoj stručnoj radionici. Podatak se prikazuje iznad br-
zine od 30 km/h.
Ta vrijednost može se mije-
njati, u slučaju promjene nači-
na vožnje ili reljefa, odnosno
veće promjene trenutne potrošnje.
Autonomija
(u kilometrima ili miljama)
To je broj kilometara koje
možete prijeći s preostalom
količinom goriva u spremniku, a podatak
se izračunava prema prosječnoj potroš-
nji u nekoliko posljednjih kilometara.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina goriva
potrošena u nekoliko posljed-
njih sekunda.

Prosječna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina go-
riva potrošena od posljednje
inicijalizacije računala.
Prijeđena udaljenost
(u kilometrima ili miljama)
To je udaljenost koju je vozi-
lo prešlo od posljednje inici-
jalizacije računala.


Prosječna brzina
(km/h ili mph)
To je prosječna brzina izra
ču-
nata od posljednje inicijalizaci-
je računala (računa se vrijeme
uključenog kontakta).

Preostala udaljenost
(u kilometrima ili miljama)
To je preostala udaljenost do
zadanog odredišta. Taj poda-
tak trenutačno izračunava navigacijski
sustav, ako je uključen, ili ga upisuje
vozač.
Ako udaljenost do odredišta nije upisana,
na ekranu su prikazane crtice umjesto
znamenki.








Brojač vremena sustava
Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno
sustavom Stop & Start, postoji brojač
vremena koji zbraja trajanja režima
STOP za vrijeme puta.
Taj brojač se inicijalizira nakon svakog
uključivanja kontakta ključem.

171
PROVJERE

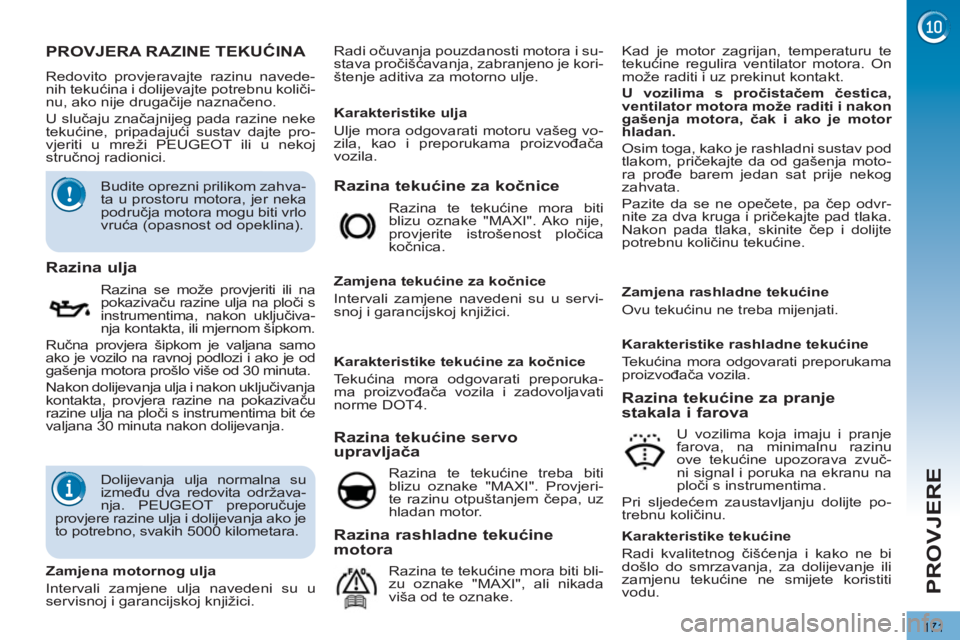

PROVJERA RAZINE TEKUĆINA

Redovito provjeravajte razinu navede-
nih tekućina i dolijevajte potrebnu količi-
nu, ako nije drugačije naznačeno.
U slučaju značajnijeg pada razine neke
tekućine, pripadajući sustav dajte pro-
vjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.


Razina tekućine za kočnice

Kad je motor zagrijan, temperaturu te
tekućine regulira ventilator motora. On
može raditi i uz prekinut kontakt.

U vozilima s pročistačem čestica,
ventilator motora može raditi i nakon
gašenja motora, čak i ako je motor
hladan.

Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja moto-
ra prođe barem jedan sat prije nekog
zahvata.
Pazite da se ne opečete, pa čep odvr-
nite za dva kruga i pričekajte pad tlaka.
Nakon pada tlaka, skinite čep i dolijte
potrebnu količinu tekućine.


Razina ulja

Razina se može provjeriti ili na
pokazivaču razine ulja na ploči s
instrumentima, nakon uključiva-
nja kontakta, ili mjernom šipkom.
Ručna provjera šipkom je valjana samo
ako je vozilo na ravnoj podlozi i ako je od
gašenja motora prošlo više od 30 minuta.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču
razine ulja na ploči s instrumentima bit će
valjana 30 minuta nakon dolijevanja. Razina te tekućine mora biti
blizu oznake "MAXI". Ako nije,
provjerite istrošenost pločica
kočnica.

Zamjena tekućine za kočnice
Intervali zamjene navedeni su u servi-
snoj i garancijskoj knjižici.


Razina tekućine servo
upravljača

Razina te tekućine treba biti
blizu oznake "MAXI". Provjeri-
te razinu otpuštanjem čepa, uz
hladan motor.


Razina tekućine za pranje
stakala i farova

U vozilima koja imaju i pranje
farova, na minimalnu razinu
ove tekućine upozorava zvuč-
ni signal i poruka na ekranu na
ploči s instrumentima.
Pri sljedećem zaustavljanju dolijte po-
trebnu količinu.

Zamjena motornog ulja
Intervali zamjene ulja navedeni su u
servisnoj i garancijskoj knjižici.
Karakteristike ulja
Ulje mora odgovarati motoru vašeg vo-
zila, kao i preporukama proizvođača
vozila.


Karakteristike tekućine za kočnice
Tekućina mora odgovarati preporuka-
ma proizvođača vozila i zadovoljavati
norme DOT4.

Zamjena rashladne tekućine
Ovu tekućinu ne treba mijenjati.

Karakteristike tekućine
Radi kvalitetnog čišćenja i kako ne bi
došlo do smrzavanja, za dolijevanje ili
zamjenu tekućine ne smijete koristiti
vodu.



Razina rashladne tekućine
motora
Razina te tekućine mora biti bli-
zu oznake "MAXI", ali nikada
viša od te oznake.
Karakteristike rashladne tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.

Budite oprezni prilikom zahva-
ta u prostoru motora, jer neka
područja motora mogu biti vrlo
vruća (opasnost od opeklina).

Dolijevanja ulja normalna su
između dva redovita održava-
nja. PEUGEOT preporučuje
provjere razine ulja i dolijevanja ako je
to potrebno, svakih 5000 kilometara. Radi očuvanja pouzdanosti motora i su-
stava pročišćavanja, zabranjeno je kori-
štenje aditiva za motorno ulje.

220
02
1
SETUP2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1NAV ESC TRAFFICADDR
BOOKSETUP

Preporučuje se da prije prvog korištenja poslušate, izgovorite i ponovite savjete za korištenje.
Pritisnite tipku SETUP
(postavke) i
označite "Language & Speech" (jezici iglasovne funkcije). Okretanjem prstena
označite "Voice control" (parametri
prepoznavanja glasa). Uključite
prepoznavanje glasa.
Označite Tutorial (savjeti za korištenje).










AKTIVIRANJE
GLASOVNIH NAREDBI -
PREPOZNAVANJA GLASA
Izrazi koji se mogu izgovoriti ovise o kontekstu i popisani su unarednim tablicama.
Izgovorite izraz, a uređaj WIP
Com 3D izvršava naredbu.

Prepoznavanje glasa uključuje se
pritiskom na tipku na vrhu sklopkesvjetala.
CONTEXT SAY ACTION
GENERAL
Help address book
Help voice control
Help media
Help navi
gation
Help telephone
Help radio
Cancel
Correction Access to the address book help
Access to the voice reco
gnition help
Access to the media management help
Access to the guidance, navigation help
Access to the telephone help Access to the radio help To cancel a voice command which is inprogress
Request to correct the last voice recognition carried outq

Clear
RADIO
Select station

Station
R
ead out station list
Enter frequency
Select wave band
AM
FM
TA on
TA off Select a radio station

Select a radio station using its RDS description from the gg
RADIO list pp

Listen to the list of stations available
Listen to the frequency of the currentradio station
Choose the frequency waveband (AM or FM)
Change the frequency waveband to AM
Change the frequency waveband to FM
Activate Traffi c Info (TA)
Deactivate Traffi c Info
NAVIGATIO
N Destination input
V
oice advice off

Voice advice on
Save address
Start
guidance

Abort guidance
Navigate entry
P
OI Search Command to enter a new destination
address
Deactivate the spoken guidance instructions
Activate the spoken guidance instructions
Save an address in the address book
Start
guidance (once the address has
been entered)
Stop the guidance
Start guidance to an entry in the address
book
Start guidance to a point of interest
GLASOVNE NAREDBE I TIPKE NA OBRUČU UPRAVLJAČA
