2012 MAZDA MODEL CX-5 USB

Black plate (287,1)
5Características interiores
Uso de los diferentes dispositivos que hacen cómodo el conducir, incluyendo
el control de climatización y el sistema de audio.
Climatizador .................................................................................. 5-2
Consejos para el funcionamiento .............................................. 5-2
Funcionamiento de las salidas de aire ....................................... 5-3
Tipo manual .............................................................................. 5-5
Tipo completamente automático ............................................... 5-9
Sistema de audio ......................................................................... 5-14
Antena
í.................................................................................. 5-14
Consejos de funcionamiento para el sistema de audio ............ 5-14
Audio (Tipo A) ....................................................................... 5-29
Audio (Tipo B) ........................................................................ 5-41
Funcionamiento del interruptor de control de audio ............... 5-55
Operación del interruptor de comandante
í............................ 5-57
Modo AUX/USB/iPodí......................................................... 5-59
Bluetooth® .................................................................................. 5-78
Bluetooth®
í........................................................................... 5-78
Audio Bluetooth® ................................................................... 5-86
Manos libres Bluetooth® ........................................................ 5-89
Localización de averías ........................................................... 5-96
Equipamiento interior ................................................................ 5-99
Parasoles ................................................................................. 5-99
Luces interiores ....................................................................... 5-99
Reloj ...................................................................................... 5-102
Conectores de accesorios ...................................................... 5-102
Soporte para bebidas ............................................................. 5-104
Soporte para botella .............................................................. 5-106
Compartimientos para guardar objetos ................................. 5-106
5-1íAlgunos modelos.
CX-5_8CF1-SP-11K_Edition1 Page287
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (311,1)
lLa extensión de archivo podría no ser
provista dependiendo del sistema
operativo de la computadora, versión,
software o ajustes. En ese caso,
agregue la extensión de archivo“.m4a”
al final del nombre del archivo, y luego
grábelo en el disco.
qConsejos de uso para la memoria
USB
Esta unidad puede reproducir archivos
MP3/WMA/AAC grabados en la memoria
USB.
Especificaciones de los archivos MP3
reproducibles
Archivos MP3 reproducibles son los
siguientes:
Item Contenido
EspecificaciónMPEG1 AUDIO LAYER III
MPEG2 AUDIO LAYER III
MPEG2.5
Frecuencia de
muestreo32―320 kbps (MPEG1)
8―160 kbps (MPEG2)
8―160 kbps (MPEG2.5)
Tasa de bits44,1/48/32 kHz (MPEG1)
22,05/24/16 kHz (MPEG2)
11,025/12/8 kHz (MPEG2.5)
PRECAUCION
Esta unidad reproduce archivos con la
extensión de archivo (mp3) como un
archivo MP3. No use la extensión de
archivo MP3 para archivos diferentes
de los archivos MP3. De lo contrario,
podría resultar en ruidos o
malfuncionamientos.
lLos archivos MP3 grabados bajo
especificaciones diferentes de las
indicadas podrían no reproducirse
normalmente o nombres de archivos o
carpetas podrían no exhibirse
correctamente.
lLa extensión de archivo podría no ser
provista dependiendo del sistema
operativo de la computadora, versión,
software o ajustes. En ese caso,
agregue la extensión de archivo“.mp3”
al final del nombre del archivo, y luego
grábelo en la memoria.
Especificación de los archivos WMA
reproducibles
Archivos WMA reproducibles son los
siguientes:
Item Contenido
EspecificaciónWindows Media Audio
Version 9.0
Frecuencia de
muestreo22,05 kHz (MID)
44,1/48/32 kHz (HI)
Tasa de bits 32―320 kbps
PRECAUCION
Esta unidad reproduce archivos con la
extensión de archivo (wma) como un
archivo WMA. No use la extensión de
archivo WMA para archivos diferentes
de los archivos WMA. De lo contrario,
podría resultar en ruidos o
malfuncionamientos.
lLos archivos WMA grabados bajo
especificaciones diferentes de las
indicadas podrían no reproducirse
normalmente o nombres de archivos o
carpetas podrían no exhibirse
correctamente.
Características interiores
Sistema de audio
5-25
CX-5_8CF1-SP-11K_Edition1 Page311
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (315,1)
Audio (Tipo A)
Controles de conexión/desconexión/volumen/sonido .................................... página 5-30
Funcionamiento de la radio ............................................................................ página 5-32
Funcionamiento del reproductor de discos compactos ................................... página 5-36
Como usar la toma auxiliar/puerto USB ......................................................... página 5-39
Indicaciones de error ....................................................................................... página 5-39
Características interiores
Sistema de audio
5-29
CX-5_8CF1-SP-11K_Edition1 Page315
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (320,1)

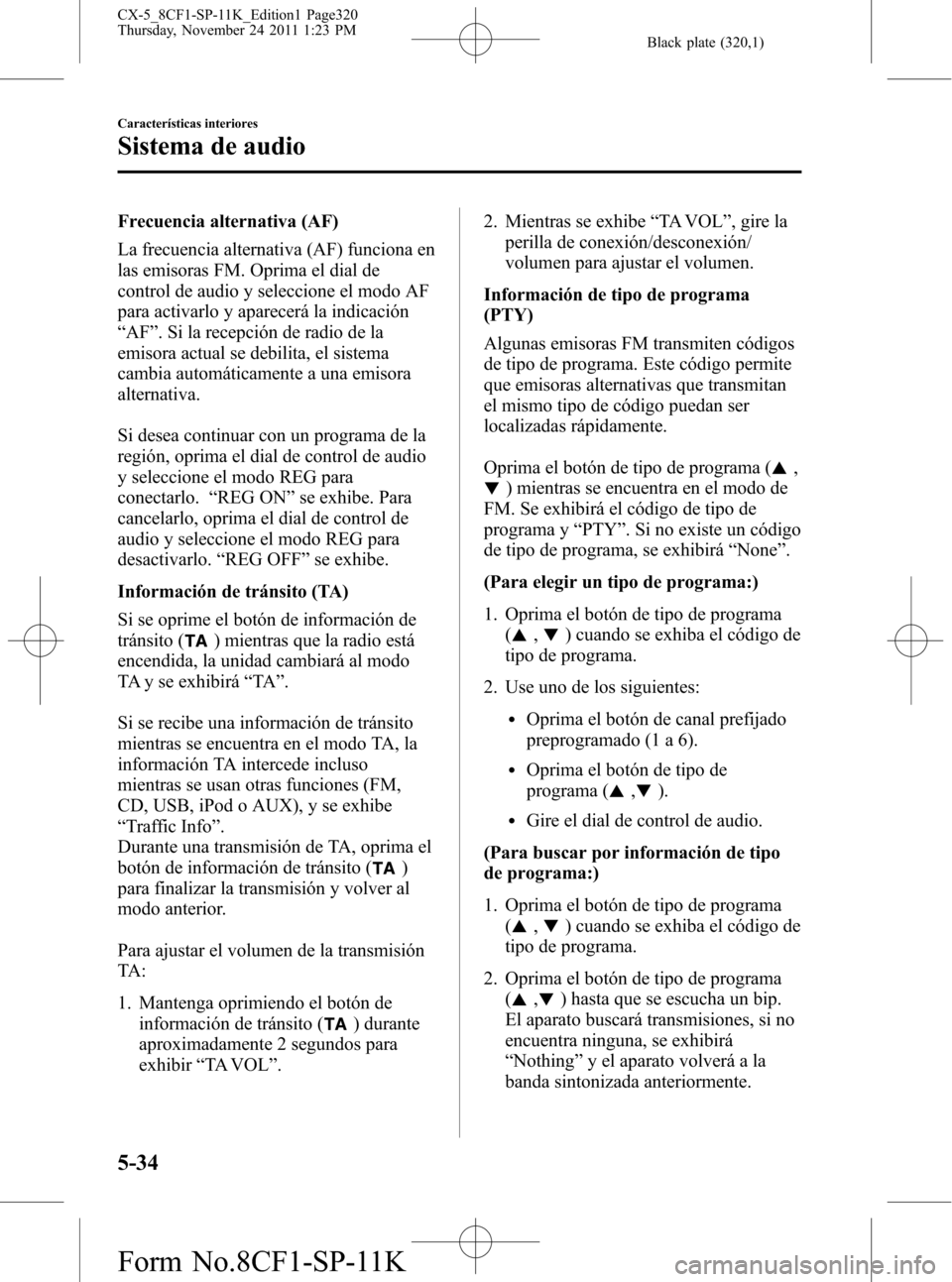

Frecuencia alternativa (AF)
La frecuencia alternativa (AF) funciona en
las emisoras FM. Oprima el dial de
control de audio y seleccione el modo AF
para activarlo y aparecerá la indicación
“AF”. Si la recepción de radio de la
emisora actual se debilita, el sistema
cambia automáticamente a una emisora
alternativa.
Si desea continuar con un programa de la
región, oprima el dial de control de audio
y seleccione el modo REG para
conectarlo.“REG ON”se exhibe. Para
cancelarlo, oprima el dial de control de
audio y seleccione el modo REG para
desactivarlo.“REG OFF”se exhibe.
Información de tránsito (TA)
Si se oprime el botón de información de
tránsito (
) mientras que la radio está
encendida, la unidad cambiará al modo
TA y se exhibirá“TA”.
Si se recibe una información de tránsito
mientras se encuentra en el modo TA, la
información TA intercede incluso
mientras se usan otras funciones (FM,
CD, USB, iPod o AUX), y se exhibe
“Traffic Info”.
Durante una transmisión de TA, oprima el
botón de información de tránsito (
)
para finalizar la transmisión y volver al
modo anterior.
Para ajustar el volumen de la transmisión
TA :
1. Mantenga oprimiendo el botón de
información de tránsito (
) durante
aproximadamente 2 segundos para
exhibir“TA VOL”.2. Mientras se exhibe“TA VOL”, gire la
perilla de conexión/desconexión/
volumen para ajustar el volumen.
Información de tipo de programa
(PTY)
Algunas emisoras FM transmiten códigos
de tipo de programa. Este código permite
que emisoras alternativas que transmitan
el mismo tipo de código puedan ser
localizadas rápidamente.
Oprima el botón de tipo de programa (
,
) mientras se encuentra en el modo de
FM. Se exhibirá el código de tipo de
programa y“PTY”. Si no existe un código
de tipo de programa, se exhibirá“None”.
(Para elegir un tipo de programa:)
1. Oprima el botón de tipo de programa
(
,) cuando se exhiba el código de
tipo de programa.
2. Use uno de los siguientes:
lOprima el botón de canal prefijado
preprogramado (1 a 6).
lOprima el botón de tipo de
programa (
,).
lGire el dial de control de audio.
(Para buscar por información de tipo
de programa:)
1. Oprima el botón de tipo de programa
(
,) cuando se exhiba el código de
tipo de programa.
2. Oprima el botón de tipo de programa
(
,) hasta que se escucha un bip.
El aparato buscará transmisiones, si no
encuentra ninguna, se exhibirá
“Nothing”y el aparato volverá a la
banda sintonizada anteriormente.
5-34
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page320
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (321,1)
(Para almacenar tipos de programas en
los botones de canales prefijados:)
1. Oprima el botón de tipo de programa
(
,) cuando se exhiba el código de
tipo de programa.
2. Oprima el botón de tipo de programa
(
,), o gire el dial de control de
audio y seleccione el tipo de programa.
3. Mientras se exhibe el tipo de programa,
oprima un botón de canal prefijado
durante aproximadamente 2 segundos.
Transmisión de emergencia
Si se recibe una transmisión de
emergencia, la transmisión de emergencia
intercede incluso si está usando otras
funciones (FM, discos compactos, USB,
iPod o AUX), y se exhibe“Alarm!”.
Cuando termine la transmisión de
emergencia, el sistema volverá al modo
anterior.
Características interiores
Sistema de audio
5-35
CX-5_8CF1-SP-11K_Edition1 Page321
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (325,1)
NOTA
lLa información que se ve en la
exhibición es sólo información del
disco compacto (como nombre del
artista, título de canción) que ha sido
grabada en el disco compacto.
lEsta unidad no puede exhibir
algunos caracteres. Los caracteres
que no se pueden exhibir son
indicados por un asterisco (
).
Desplazamiento de la exhibición
Solo se pueden exhibir 9 caracteres
(nombre de archivo) o 13 caracteres
(excepto nombre de archivo) a la vez.
Para exhibir el resto de los caracteres de
una título largo, mantenga presionando el
botón de texto (
). En la exhibición
se desplazan los siguientes 13 caracteres.
Mantenga presionando el botón de texto
(
) otra vez después de que se
hayan exhibido los últimos 13 caracteres
para volver al comienzo del título.
NOTA
El número de caracteres que se pueden
exhibir está restringido.
Exhibición de mensaje
Si se exhibe“CHECK CD”, significa que
existe algún malfuncionamiento en el
disco compacto. Verifique si el disco
compacto está dañado, sucio, o tiene
manchas, y luego vuelva a insertarlo
correctamente. Si el mensaje vuelve a
aparecer, lleve el aparato para que lo vea a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
qCómo usar la toma auxiliar/
puerto USBí
Se puede escuchar el audio desde los
altavoces del vehículo conectando a la
toma auxiliar una unidad de audio portátil
disponible comercialmente. Además, se
puede reproducir el audio de un
dispositivo de audio del vehículo
conectando la memoria USB o un iPod al
puerto USB.
Consulte el modo AUX/USB/iPod en la
página 5-59.
qIndicaciones de error
Si se exhibe una indicación de error en la
exhibición, encuentre la causa en el
cuadro. Si no pudiera borrar la indicación
de error, lleve su vehículo a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicación Causa Solución
CHECK CD
Disco
compacto
insertado al
revésInserte correctamente el
disco compacto. Si se
continua exhibiendo la
indicación de error,
consulte a un técnico
experto, le
recomendamos un
técnico autorizado
Mazda.
Disco
compacto
defectuosoInserte correctamente
otro disco compacto. Si
se continua exhibiendo la
indicación de error,
consulte a un técnico
experto, le
recomendamos un
técnico autorizado
Mazda.
Características interiores
Sistema de audio
5-39íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page325
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (327,1)
Audio (Tipo B)
PRECAUCION
No presione con fuerza el panel ni lo presione con un objeto de punta aguda. De lo
contrario podría dañar el panel.
Controles de conexión/desconexión/Volumen/Exhibición/Sonido ................. página 5-42
Funcionamiento de la radio ............................................................................ página 5-46
Funcionamiento del reproductor de discos compactos ................................... página 5-50
Como usar la toma auxiliar/puerto USB ......................................................... página 5-53
Indicación de error .......................................................................................... página 5-54
Ajuste ............................................................................................................. página 5-54
Características interiores
Sistema de audio
5-41
CX-5_8CF1-SP-11K_Edition1 Page327
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (334,1)

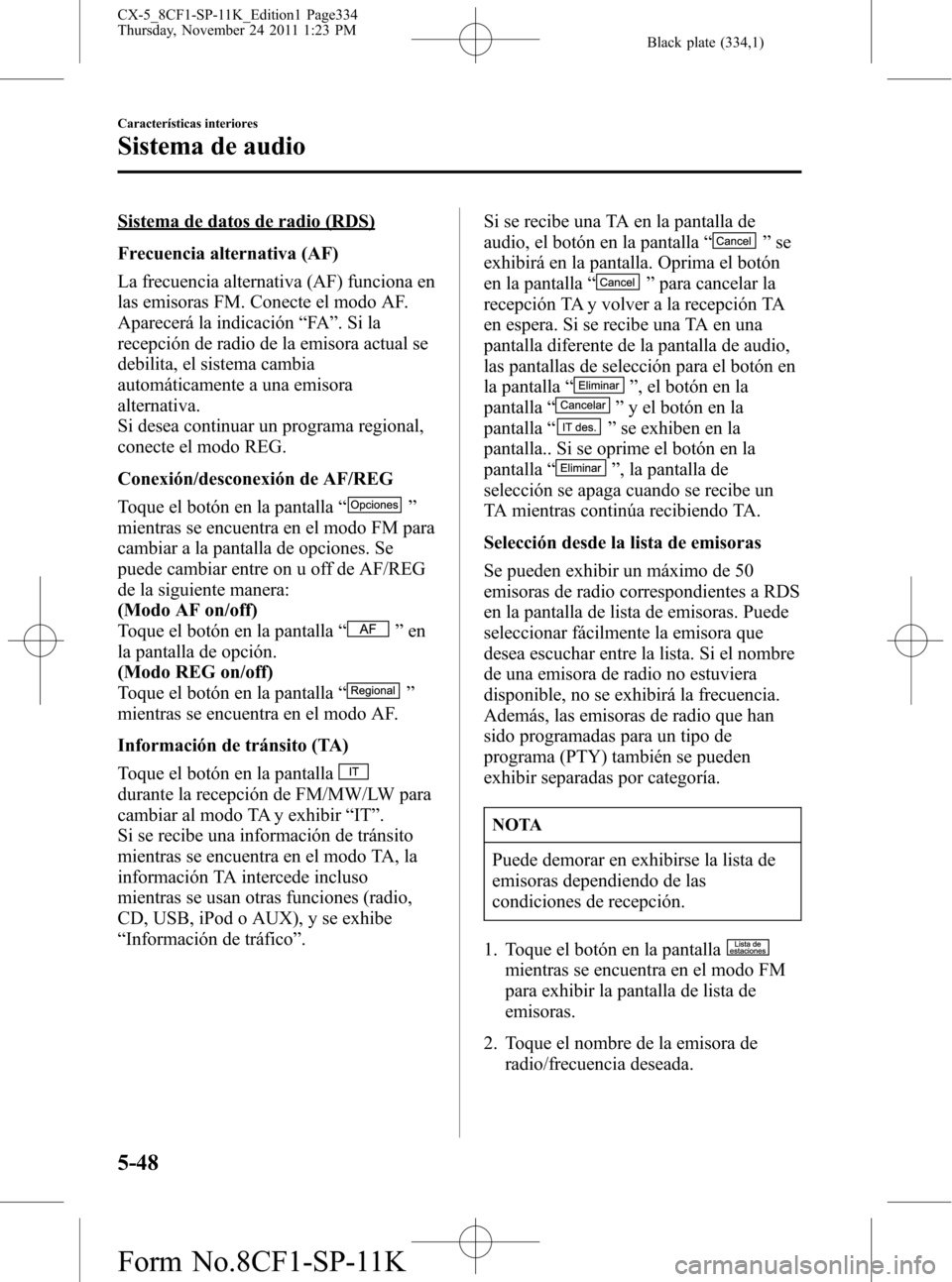

Sistema de datos de radio (RDS)
Frecuencia alternativa (AF)
La frecuencia alternativa (AF) funciona en
las emisoras FM. Conecte el modo AF.
Aparecerá la indicación“FA”.Sila
recepción de radio de la emisora actual se
debilita, el sistema cambia
automáticamente a una emisora
alternativa.
Si desea continuar un programa regional,
conecte el modo REG.
Conexión/desconexión de AF/REG
Toque el botón en la pantalla“
”
mientras se encuentra en el modo FM para
cambiar a la pantalla de opciones. Se
puede cambiar entre on u off de AF/REG
de la siguiente manera:
(Modo AF on/off)
Toque el botón en la pantalla“
”en
la pantalla de opción.
(Modo REG on/off)
Toque el botón en la pantalla“
”
mientras se encuentra en el modo AF.
Información de tránsito (TA)
Toque el botón en la pantalla
durante la recepción de FM/MW/LW para
cambiar al modo TA y exhibir“IT”.
Si se recibe una información de tránsito
mientras se encuentra en el modo TA, la
información TA intercede incluso
mientras se usan otras funciones (radio,
CD, USB, iPod o AUX), y se exhibe
“Información de tráfico”.Si se recibe una TA en la pantalla de
audio, el botón en la pantalla“
”se
exhibirá en la pantalla. Oprima el botón
en la pantalla“
”para cancelar la
recepción TA y volver a la recepción TA
en espera. Si se recibe una TA en una
pantalla diferente de la pantalla de audio,
las pantallas de selección para el botón en
la pantalla“
”, el botón en la
pantalla“
”y el botón en la
pantalla“
”se exhiben en la
pantalla.. Si se oprime el botón en la
pantalla“
”, la pantalla de
selección se apaga cuando se recibe un
TA mientras continúa recibiendo TA.
Selección desde la lista de emisoras
Se pueden exhibir un máximo de 50
emisoras de radio correspondientes a RDS
en la pantalla de lista de emisoras. Puede
seleccionar fácilmente la emisora que
desea escuchar entre la lista. Si el nombre
de una emisora de radio no estuviera
disponible, no se exhibirá la frecuencia.
Además, las emisoras de radio que han
sido programadas para un tipo de
programa (PTY) también se pueden
exhibir separadas por categoría.
NOTA
Puede demorar en exhibirse la lista de
emisoras dependiendo de las
condiciones de recepción.
1. Toque el botón en la pantalla
mientras se encuentra en el modo FM
para exhibir la pantalla de lista de
emisoras.
2. Toque el nombre de la emisora de
radio/frecuencia deseada.
5-48
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page334
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K
