ZVEDÁK
Je nutno vědět toto:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný zvedák je nutno
nahradit jiným originálním zvedákem;
❒na zvedák se nesmí montovat žádné nářadí kromě
ovládací kliky.
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepředstavuje
nebezpečí pro provoz ostatních dopravních
prostředků a kolo bezpečně vyměňte. Pokud
možno, postavte vozidlo na rovný a dostatečně
pevný podklad;
❒vypnout motor, zatáhnout parkovací brzdu a
zařadit 1. rychlostní stupeň nebo zpátečku. Před
vystoupením z vozidla si oblékněte reflexní vestu
(povinnost ze zákona);❒otevřete zavazadlový prostor, zatáhněte za pásku A
obr. 115 a zvedněte koberec;
❒klíčem A obr. 116, který se nachází v kontejneru
nářadím, vyšroubujte zajišťovací mechanismus,
vyjměte přenosku s nářadím B, postavte ji k
vyměňovanému kolu. Pak vytáhněte rezervní kolo
C;
❒klíčem A obr. 117 povolte upevňovací šrouby asi o
jednu otáčku; Verze se slitinovými ráfky: zatřeste
vozidlem, aby se usnadnilo oddělení ráfku od
náboje kola.
❒umístěte zvedák pod vozidlo, blízko ke kolu, které
se má vyměnit;
❒pomocí zařízení A obr. 118 nastavte výšku zvedáku
a jeho horní část B obr. 119 zasuňte správně do
podélníku C (u značky na podélníku);
obr. 115
L0F0099
164SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒upozorněte osoby nacházející se případně v
blízkosti, že bude vozidlo zvednuto; je třeba se
nedržet v těsné blízkosti vozidla a hlavně se jej
nedotýkat, dokud nebude znovu na zemi;❒kliku D obr. 118 zasuňte do uložení na zařízení A a
zvedákem nazvedněte vozidlo o několik centimetrů;
❒vyšroubujte tři upevňovací šrouby, sejměte kryt kola
a nakonec vyšroubujte čtvrtý šroub a stáhněte kolo
(pouze u verzí s kryty kol upevněnými šrouby).
obr. 116
L0F0183
obr. 117
L0F0179
obr. 118
L0F0025
obr. 119
L0F0024
165SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒Zkontrolujte, zda se na styčných plochách
rezervního kola a náboje nenacházejí nečistoty,
které by mohly způsobit povolení upevňovacích
šroubů;
❒nasaďte rezervní kolo a zašroubujte první šroub na
dva závity do otvoru, který je nejblíže u ventilu;
❒klíčem A obr. 117 zašroubujte upevňovacích šrouby
na doraz;
❒otáčejte klikou D zvedáku tak, aby se vozidlo
spustilo dolů. Vytáhněte zvedák;
❒klíčem A dodaným s vozidlem zašroubujte šrouby
křížem (vždy dva šrouby proti sobě) na doraz a v
pořadí uvedeném na obr. 120.
❒při výměně kola se slinovým ráfkem doporučujeme
je umístit obráceně tak, aby ozdobná část směřovala
nahoru.Zajistěte co nejdříve, aby bylo nasazeno zpět normální
kolo, protože je větší než rezervní kolo a po umístění
do prostoru na rezervní kolo v zavazadlovém prostoru
způsobuje nerovnost ložné plochy.
ZPĚTNÁ MONTÁŽ NORMÁLNÍHO KOLA
Zvedněte vozidlo výše uvedeným postupem a
demontujte rezervní kolo.
Verze s ocelovými ráfky
Postupujte takto:
❒Zkontrolujte, zda se na styčných plochách
normálního kola a náboje nenacházejí nečistoty,
které by mohly způsobit povolení upevňovacích
šroubů;
❒nasaďte normální kolo a zasuňte čtyři šrouby do
otvorů;
❒klíčem dodávaným s vozidlem zašroubujte
upevňovací šrouby; ❒nasaďte zatlačením kryt na kolo tak, aby plnicí
ventil prošel příslušným otvorem v krytu;
❒spusťte vozidlo dolů a vyjměte zvedák;
❒klíčem dodaným s vozidlem zašroubujte upevňovací
šrouby ve výše uvedeném pořadím označeném
číslicemi.
obr. 120
L0F0182
166SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Verze se slitinovými ráfky
❒Nasuňte kolo na náboj a klíčem dodávaným s
vozidlem zašroubujte upevňovací šrouby;
❒spusťte vozidlo dolů a vyjměte zvedák;
❒klíčem dodaným s vozidlem zašroubujte upevňovací
šrouby v zobrazeném pořadí ;
❒nasaďte zpět krytku náboje, upevněte ji zatlačením
a zkontrolujte, zda otvor na kole souhlasí s čepem
na krytce.
UPOZORNĚNÍ Chybnou montáží se může krytka
náboje při jízdě uvolnit.
Po výměně kola
❒rezervní kolo umístěte do příslušného uložení v
zavazadlovém prostoru;
❒vraťte zvedák a ostatní nářadí do kontejneru;
❒přepravku s nářadím uložte na rezervní kolo;
❒umístěte zpět podlahovou krytinu v zavazadlovém
prostoru.
SADA "Fix&Go Automatic"Je umístěna v zavazadlovém prostoru v kontejneru
obr. 121. V kontejneru je i šroubovák a tažné oko.
Sada obr. 122 dále obsahuje:
❒tlakovou nádobku A obr. 122 s tekutým lepidlem
opatřenou:
❒plnicí hadičku B;
❒nálepku C s nápisem "max.80 km/h", kterou je
nutno po opravě pneumatiky nalepit (na
přístrojovou desku) tak, aby na ni řidič dobře viděl;
❒kompresor D včetně manometru a spojek je uložen
v zavazadlovém prostoru;
❒příbalový leták (viz obr. 123) s návodem k použití
sady na opravu pneumatik, který je nutno posléze
předat technikům, kteří budou s takto opravenou
pneumatikou manipulovat;
obr. 121
L0F0093
167SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒pár rukavic uložený v bočním prostoru pro
kompresor;
❒adaptéry pro různé ventilky.
POZOR
Příbalový leták s pokyny o použití sady na
rychlou opravu je nutno předat
technikům, kteří budou s opravenou pneumatikou
manipulovat.Po propíchnutí pneumatiky cizím tělesem je
možné opravit pneumatiky s poškozeným
vzorkem a ramenem do průměru max. 4
mm.
POZOR
Poškození na bocích pneumatiky nelze
opravit. Sada na rychlou opravu
pneumatik se nesmí používat na opravu
pneumatiky poškozené jízdou s prázdným kolem.
POZOR
Při poškození ráfku (okraj zdeformovaný
tak, že způsobuje únik vzduchu) nelze
kolo opravit. Nevytahujte cizí tělesa (šrouby nebo
hřebíky), která vnikla do pneumatiky.
obr. 122
L0F0006
obr. 123
L0F0007
168SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

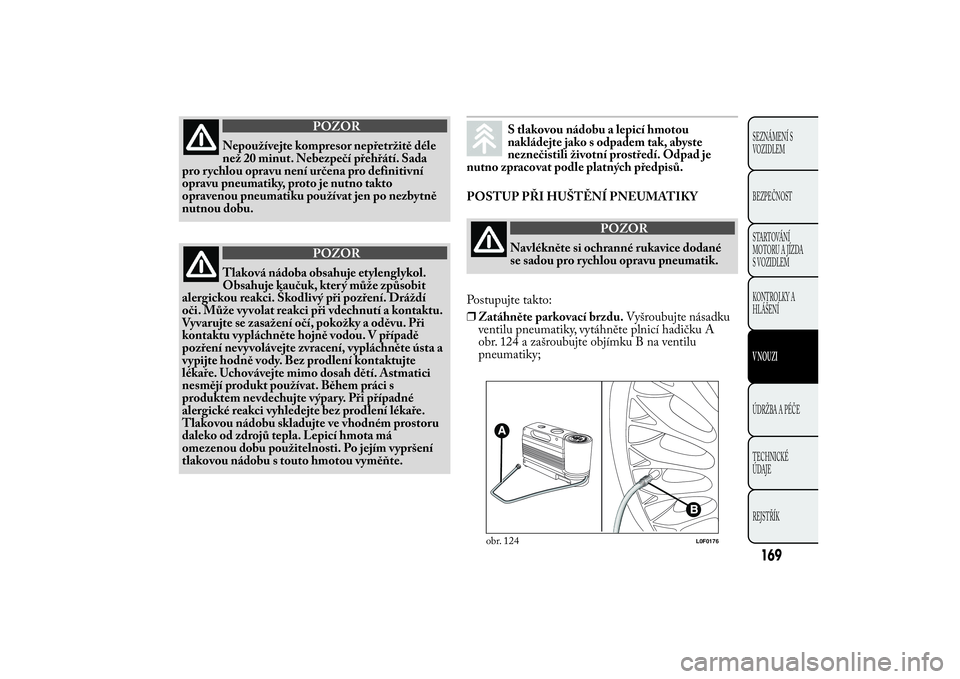

POZOR
Nepoužívejte kompresor nepřetržitě déle
než 20 minut. Nebezpečí přehřátí. Sada
pro rychlou opravu není určena pro definitivní
opravu pneumatiky, proto je nutno takto
opravenou pneumatiku používat jen po nezbytně
nutnou dobu.
POZOR
Tlaková nádoba obsahuje etylenglykol.
Obsahuje kaučuk, který může způsobit
alergickou reakci. Škodlivý při pozření. Dráždí
oči. Může vyvolat reakci při vdechnutí a kontaktu.
Vyvarujte se zasažení očí, pokožky a oděvu. Při
kontaktu vypláchněte hojně vodou. V případě
pozření nevyvolávejte zvracení, vypláchněte ústa a
vypijte hodně vody. Bez prodlení kontaktujte
lékaře. Uchovávejte mimo dosah dětí. Astmatici
nesmějí produkt používat. Během práci s
produktem nevdechujte výpary. Při případné
alergické reakci vyhledejte bez prodlení lékaře.
Tlakovou nádobu skladujte ve vhodném prostoru
daleko od zdrojů tepla. Lepicí hmota má
omezenou dobu použitelnosti. Po jejím vypršení
tlakovou nádobu s touto hmotou vyměňte.
S tlakovou nádobu a lepicí hmotou
nakládejte jako s odpadem tak, abyste
neznečistili životní prostředí. Odpad je
nutno zpracovat podle platných předpisů.
POSTUP PŘI HUŠTĚNÍ PNEUMATIKY
POZOR
Navlékněte si ochranné rukavice dodané
se sadou pro rychlou opravu pneumatik.
Postupujte takto:
❒Zatáhněte parkovací brzdu.Vyšroubujte násadku
ventilu pneumatiky, vytáhněte plnicí hadičku A
obr. 124 a zašroubujte objímku B na ventilu
pneumatiky;
obr. 124
L0F0176
169SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒ujistěte se, že se spínač A obr. 125 kompresoru
nachází v poloze 0 (vypnuto), nastartujte motor,
zasuňte kolík do proudové zásuvky na prostředním
tunelu obr. 126 a zapněte kompresor přepnutím
spínače A na polohu I (zapnuto). Naplňte
pneumatiku na správnou hodnotu předepsanou v
části "Tlak nahuštění pneumatik" v kapitole
"Technické údaje". Aby byl odečet co nejpřesnější,
doporučujeme zkontrolovat hodnotu nahuštění
pneumatiky při vypnutém kompresoru
manometrem B obr. 125;
❒pokud se do 5 minut nepodaří dosáhnout tlaku
nejméně 1,8 bar, odpojte kompresor od ventilku
a od proudové zásuvky, popojeďte s vozidlem asi 10
metrů dopředu, aby se lepicí hmota mohla uvnitř
pneumatiky dobře rozložit, a pneumatiku opět
nahustěte;
❒jestliže ani pak nedosáhnete do pěti minut od
zapnutí kompresoru tlak alespoň 1,8 bar, odstavte
vozidlo a vyhledejte autorizovaný servis Lancia;
POZOR
Na místo dobře viditelné řidičem nalepte
samolepku s upozorněním, že byla
pneumatika opravena pomocí sady pro rychlou
opravu pneumatik. V jízdě pokračujte opatrně,
zejména při projíždění zatáček. Nejezděte
rychlostí vyšší než 80 km/h. Vyvarujte se prudkých
akcelerací a brzdění.
❒Po asi 10 minutách zastavte vozidlo a
překontrolujte tlak v pneumatice.Nezapomeňte
zatáhnout parkovací brzdu.Ohledně zabezpečení
odstaveného vozidla postupujte podle pokynů
uvedených v části "Odstavení vozidla" v kapitole
"Startování motoru a jízda s vozidlem".
obr. 125
L0F0181
obr. 126
L0F0178
170SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Jestliže tlak klesl pod 1,8 bar, nepokračujte
v jízdě: sadou pro rychlou opravu
pneumatik nelze zajistit řádnou těsnost, protože
je pneumatika příliš poškozená. Vyhledejte
autorizovaný ser vis Lancia.
❒Pokud naměříte tlak alespoň 1,8 bar, dohustěte
pneumatiku na správný tlak (s nastartovaným
motorem a zataženou parkovací brzdou) a velmi
opatrně pokračujte v jízdě do nejbližšího
autorizovaného servisu Lancia.
POZOR
Zde je třeba v každém případě nahlásit, že
pneumatika byla opravena sadou pro
rychlou opravu pneumatik. Příbalový leták s
pokyny o použití sady na rychlou opravu je nutno
předat technikům, kteří budou s opravenou
pneumatikou manipulovat.KONTROLA A DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu a případné
dohuštění pneumatik. Odpojte rychlospojku A obr.
127 a připojte ji přímo k ventilku pneumatiky, která se
má dohustit.
obr. 127
L0F0180
