❒ha 5 perc alatt nem sikerül elérni legalább 1,8 bar
nyomást, kössük le a kompresszort a szelepről és a
csatlakozóaljzatból, és mozgassuk a gépkocsit kb. 10
méternyire előre, a tömítőfolyadéknak a
gumiabroncs belsejében történő egyenletes
elosztása érdekében, azután ismételjük meg a
felfújási eljárást;
❒ha a kompresszor bekapcsolását követő 5 percen
belül sem sikerül legalább 1,8 bar nyomást elérni,
ne folytassuk az utat, hanem forduljunk egy Lancia
márkaszervizhez;
FIGYELMEZTETÉS
Helyezzük el az öntapadó címkét a vezető
látóterében, figyelmeztetve arra, hogy a
gumiabroncs megjavítása a gyorsjavító készlettel
történt. Vezessünk nagyon óvatosan, különösen
kanyarokban. Ne lépjük túl a 80 km/h sebességet,
kerüljük a hirtelen gyorsítást és fékezést.
❒kb. 10 perc múlva álljunk meg, és ellenőrizzük a
gumiabroncs légnyomását;ne felejtsük el behúzni
a kéziféket. Megálláskor a gépkocsi biztonságos
leállítása érdekében kövessük az „Indítás és vezetés”
fejezet „Parkolás” című részében leírtakat.
FIGYELMEZTETÉS
Ha a megjavított gumiabroncs
légnyomása 1,8 bar érték alá csökken, ne
folytassuk tovább az utat: a gumiabroncs
gyorsjavító készlet segítségével nem lehet
megbízható tömítést elérni, mert a gumiabroncs
súlyosan károsodott. Forduljunk Lancia
márkaszer vizhez.
❒ha a műszer legalább 1,8 bar nyomást mutat,
folytassuk a felfújást az előírt értékig (járó motor és
behúzott kézifék mellett), majd a lehető legnagyobb
óvatossággal folytathatjuk az utat a legközelebbi
Lancia márkaszervizbe.
FIGYELMEZTETÉS
A gumijavító műhelyben feltétlenül
közöljük, hogy a gumiabroncs javítása a
gumiabroncs g yorsjavító készlet segítségével
történt. A gumijavító szakműhelybe való
megérkezéskor mutassuk be a használati
útmutatót, amely szerint az ideiglenes javítást
elvégeztük.
A NYOMÁS ELLENŐRZÉSE ÉS BEÁLLÍTÁSA
A kompresszor használható csak a gumiabroncs
légnyomásának ellenőrzésére és beállítására is. Kössük
le az A ábra 127 gyorscsatlakozót, és csatlakoztassuk
közvetlenül a felfújni kívánt kerék szelepéhez.
176ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A védőbiztosítékok azonosítása érdekében
tanulmányozzuk a következő oldalakon található
táblázatokat.
FIGYELMEZTETÉS
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Lancia márkaszer vizben.
FIGYELMEZTETÉS
Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
FIGYELMEZTETÉS
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni; TŰZVESZÉLY.
FIGYELMEZTETÉS
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) kiolvadt, forduljunk egy Lancia
márkaszer vizhez.
FIGYELMEZTETÉS
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva, és
minden elektromos berendezés ki legyen
kapcsolva.
FIGYELMEZTETÉS
Ha a biztonsági rendszerek (légzsák
rendszer, fékrendszer), a motor-váltó
rendszerek (motor vezérlőrendszer, sebességváltó
vezérlőrendszer) vag y a kormánymű rendszer
egy általános védelmi biztosítéka kiolvadt,
forduljunk egy Lancia márkaszer vizhez.
187ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 154FOGYASZTÓK BIZTOSÍTÉK AMPER
Body Computer csomópont F01 60
Hátsó biztosítéktábla F02 50
Gyújtáskapcsoló F03 20
Fék csomópont (szivattyú) F04 40
Elektromos kormányrásegítő csomópont F05 70
Egyfokozatú motor hűtőventilátor (motorok
fűtőberendezéssel)F06 20
Kétfokozatú motor hűtőventilátor/Motor hűtőventilátor
alacsony sebességfokozat (légkondicionálóval szerelt
motorok)F06 30
Motor hűtőventilátor magas sebességfokozat F07 40
Ködfényszóró F08 15
Fényszórómosó szivattyú F09 30
Figyelmeztető hangjelzések F10 15
Motor vezérlőrendszer (másodlagos fogyasztók) F11 10
Távolsági fényszórók F14 15
Napfénytető motor F15 20
+15 Motor vezérlőegység csomópont/T10 tekercs F16 7,5
Motor vezérlőegység csomópont (elsődleges fogyasztók)
(0.9 TwinAir 85 LE/1.2 8V 69 LE változatok)F17 10
193ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

IDŐSZAKOS ELLENŐRZÉSEK1000 kilométerenként vagy minden hosszabb út előtt
végezzük el az alábbiak ellenőrzését és szükség szerint
a feltöltését:
❒a motor hűtőfolyadék, fékfolyadék és ablakmosó
folyadék szint;
❒a gumiabroncsok légnyomása és állapota;
❒a világítóberendezések működése (fényszórók,
irányjelzők, elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablaktörlő és -mosó
berendezés működése és a lapátok elhelyezkedése/
elhasználódása.
3000 kilométerenként végezzük el az alábbiak
ellenőrzését és szükség szerint a feltöltését: motorolaj
szint.
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATAAbban az esetben, ha a gépkocsit túlnyomórészt az
alábbi körülmények között használjuk:
❒utánfutó vagy lakókocsi vontatása;
❒poros utakon;
❒gyakran ismétlődő,7 - 8 kilométernél rövidebb
utakon, 0 °C alatti hőmérséklet esetén;
❒gyakori várakozások üresjárati üzemben, vagy tartós
üzemeltetés kis sebességgel, vagy hosszabb idejű
üzemszünetek esetén;
az alábbi műveleteket a karbantartási tervben
megadott intervallumoknál gyakrabban kell elvégezni:
❒első tárcsafék-betétek állapotának és kopásának
ellenőrzése;
❒motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása;
❒a következők állapotának szemrevételezéssel
történő ellenőrzése: kocsiszekrény és fenéklemez
védőrétegek, merev és flexibilis csővezetékek
(kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek
stb.);
❒akkumulátor töltöttségi állapotának és az elektrolit
szintjének ellenőrzése;
❒különféle meghajtószíjak állapotának
szemrevételezéses ellenőrzése;
208ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

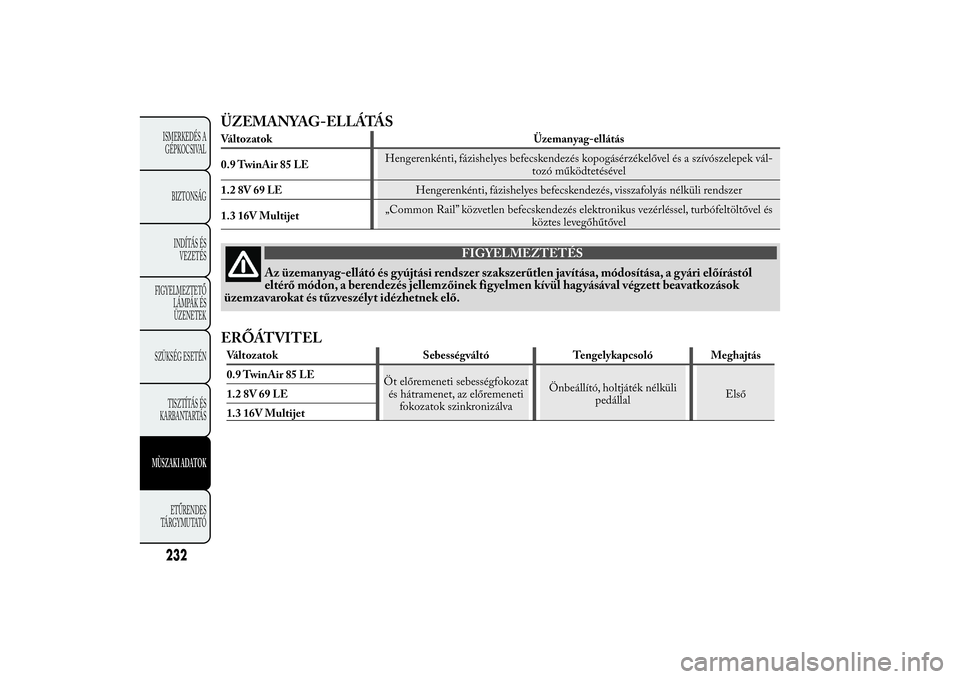

ÜZEMANYAG-ELLÁTÁSVáltozatok Üzemanyag-ellátás
0.9 TwinAir 85 LEHengerenkénti, fázishelyes befecskendezés kopogásérzékelővel és a szívószelepek vál-
tozó működtetésével
1.2 8V 69 LEHengerenkénti, fázishelyes befecskendezés, visszafolyás nélküli rendszer
1.3 16V Multijet„Common Rail” közvetlen befecskendezés elektronikus vezérléssel, turbófeltöltővel és
köztes levegőhűtővel
FIGYELMEZTETÉS
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól
eltérő módon, a berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások
üzemzavarokat és tűzveszélyt idézhetnek elő.
ERŐÁTVITELVáltozatok Sebességváltó Tengelykapcsoló Meghajtás
0.9 TwinAir 85 LE
Öt előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElső 1.2 8V 69 LE
1.3 16V Multijet
232ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KEREKEKKERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém keréktárcsák.
Tömlő nélküli, radiál szerkezetű gumiabroncsok. A
jóváhagyott típusú és méretű gumiabroncsok
felsorolása a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és karbantartási
útmutató és a típusbizonyítvány esetleges eltérése
esetén kizárólag az utóbbi dokumentum adatai a
mértékadók. A menetbiztonság érdekében
elengedhetetlen fontosságú, hogy a gépkocsi mind a
négy kerekén azonos méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad tömlőt szerelni.
SZÜKSÉGPÓTKERÉK
Sajtolt acéllemez keréktárcsa. Tömlő nélküli
gumiabroncs.
FUTÓMŰ BEÁLLÍTÁS
Kerékösszetartás az első kerekeknél:0±1mm
Az értékek menetkész gépkocsira vonatkoznak.A GUMIABRONCSOK JELÖLÉSI
RENDSZERE
Példaábra 173: 185/55 R 15 82T
185
Névleges szélesség (S, távolság az oldalfalak
között, mm-ben)
55
A magasság/szélesség aránya (H/S) százalékban
R
Radiál szerkezetű gumiabroncs
15
Keréktárcsa átmérő hüvelykben (Ø)
82
A teherbírásra jellemző szám (terhelési index)
T
Maximális sebesség jelölése
Maximális sebesség jelölése
Q
160 km/h-ig
R
170 km/h-ig
S180 km/h-igT
190 km/h-igábra 173
L0F0019
235ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
TÁRGYMUTATÓ

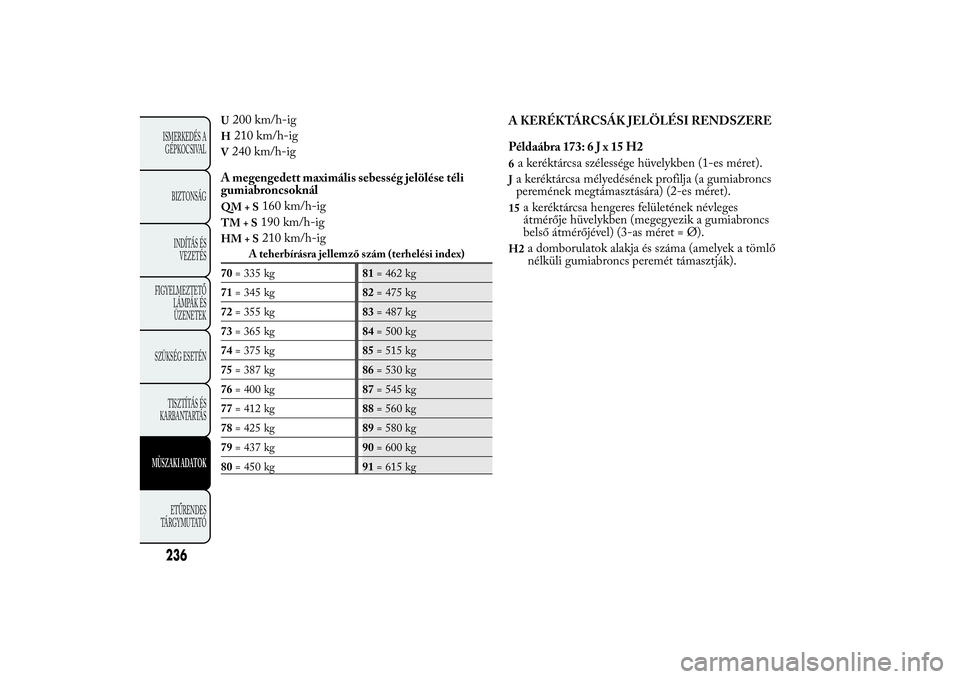

U
200 km/h-ig
H
210 km/h-ig
V240 km/h-ig
A megengedett maximális sebesség jelölése téli
gumiabroncsoknálQM+S
160 km/h-ig
TM+S
190 km/h-ig
HM+S
210 km/h-ig
A teherbírásra jellemző szám (terhelési index)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
A KERÉKTÁRCSÁK JELÖLÉSI RENDSZERE
Példaábra 173:6Jx15H26a keréktárcsa szélessége hüvelykben (1-es méret).Ja keréktárcsa mélyedésének profilja (a gumiabroncs
peremének megtámasztására) (2-es méret).15
a keréktárcsa hengeres felületének névleges
átmérője hüvelykben (megegyezik a gumiabroncs
belső átmérőjével) (3-as méret = Ø).
H2
a domborulatok alakja és száma (amelyek a tömlő
nélküli gumiabroncs peremét támasztják).
236ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MENETTELJESÍTMÉNYEKAz elérhető maximális sebesség a bejáratási időszak után, km/h-ban kifejezve.Változatok km/h
0.9 TwinAir 85 LE176
1.2 8V 69 LE163
1.3 16V Multijet183
