2012 Hyundai Genesis Coupe 제네시스 쿠페 BK - 사용 설명서 (in Korean)

편의 장치 4-98

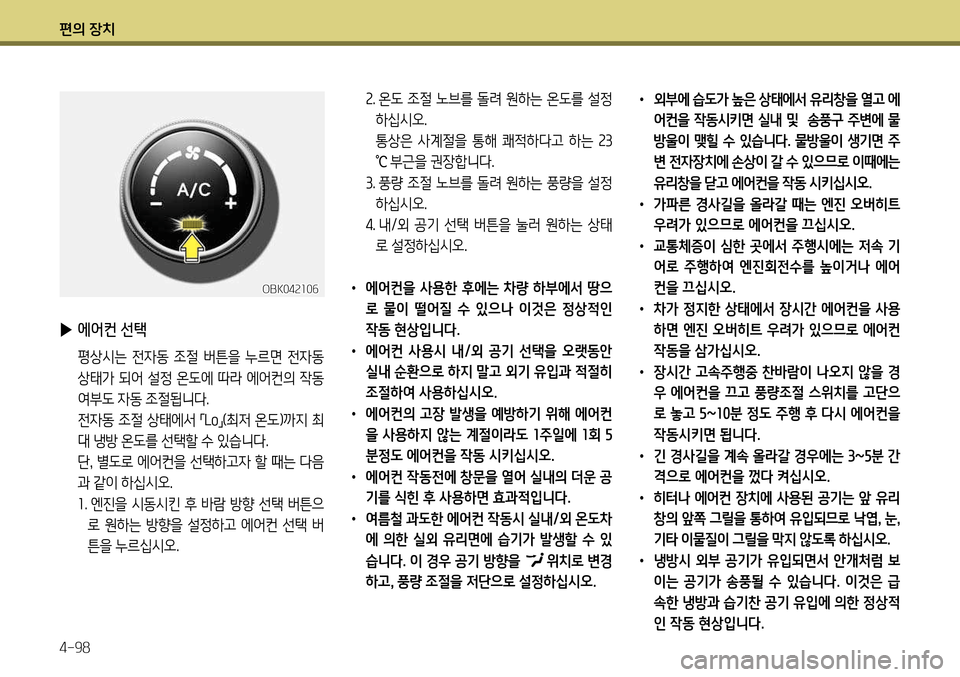

• 외부에 습도가 높은 상태에서 유리창을 열고 에
어컨을 작동시키면 실내 및 송풍구 주변에 물
방울이 맺힐 수 있습니다. 물방울이 생기면 주
변 전자장치에 손상이 갈 수 있으므로 이때에는 유리창을 닫고 에어컨을 작동 시키십시오.
• 가파른 경사길을 올라갈 때는 엔진 오버히트
우려가 있으므로 에어컨을 끄십시오.
• 교통체증이 심한 곳에서 주행시에는 저속 기
어로 주행하여 엔진회전수를 높이거나 에어컨을 끄십시오.
• 차가 정지한 상태에서 장시간 에어컨을 사용
하면 엔진 오버히트 우려가 있으므로 에어컨 작동을 삼가십시오.
• 장시간 고속주행중 찬바람이 나오지 않을 경
우 에어컨을 끄고 풍량조절 스위치를 고단으
로 놓고 5~10분 정도 주행 후 다시 에어컨을 작동시키면 됩니다.
• 긴 경사길을 계속 올라갈 경우에는 3~5분 간
격으로 에어컨을 껐다 켜십시오.
• 히터나 에어컨 장치에 사용된 공기는 앞 유리
창의 앞쪽 그릴을 통하여 유입되므로 낙엽, 눈, 기타 이물질이 그릴을 막지 않도록 하십시오.
• 냉방시 외부 공기가 유입되면서 안개처럼 보
이는 공기가 송풍될 수 있습니다. 이것은 급
속한 냉방과 습기찬 공기 유입에 의한 정상적인 작동 현상입니다.

2. 온도 조절 노브를 돌려 원하는 온도를 설정
하십시오.
통상은 사계절을 통해 쾌적하다고 하는 23
℃ 부근을 권장합니다.
3. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오.
4. 내/외 공기 선택 버튼을 눌러 원하는 상태
로 설정하십시오.
• 에어컨을 사용한 후에는 차량 하부에서 땅으
로 물이 떨어질 수 있으나 이것은 정상적인 작동 현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 외기 유입과 적절히 조절하여 사용하십시오.
• 에어컨의 고장 발생을 예방하기 위해 에어컨
을 사용하지 않는 계절이라도 1주일에 1회 5분정도 에어컨을 작동 시키십시오.
• 에어컨 작동전에 창문을 열어 실내의 더운 공
기를 식힌 후 사용하면 효과적입니다.
• 여름철 과도한 에어컨 작동시 실내/외 온도차
에 의한 실외 유리면에 습기가 발생할 수 있
습니다. 이 경우 공기 방향을
위치로 변경
하고, 풍량 조절을 저단으로 설정하십시오.

▶ 에어컨 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 에어컨의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「Lo
」(최저 온도)까지 최
대 냉방 온도를 선택할 수 있습니다.
단 , 별도로 에어컨을 선택하고자 할 때는 다음
과 같이 하십시오.
1. 엔진을 시동시킨 후 바람 방향 선택 버튼으
로 원하는 방향을 설정하고 에어컨 선택 버
튼을 누르십시오.
OBK042106

편의 장치4-99

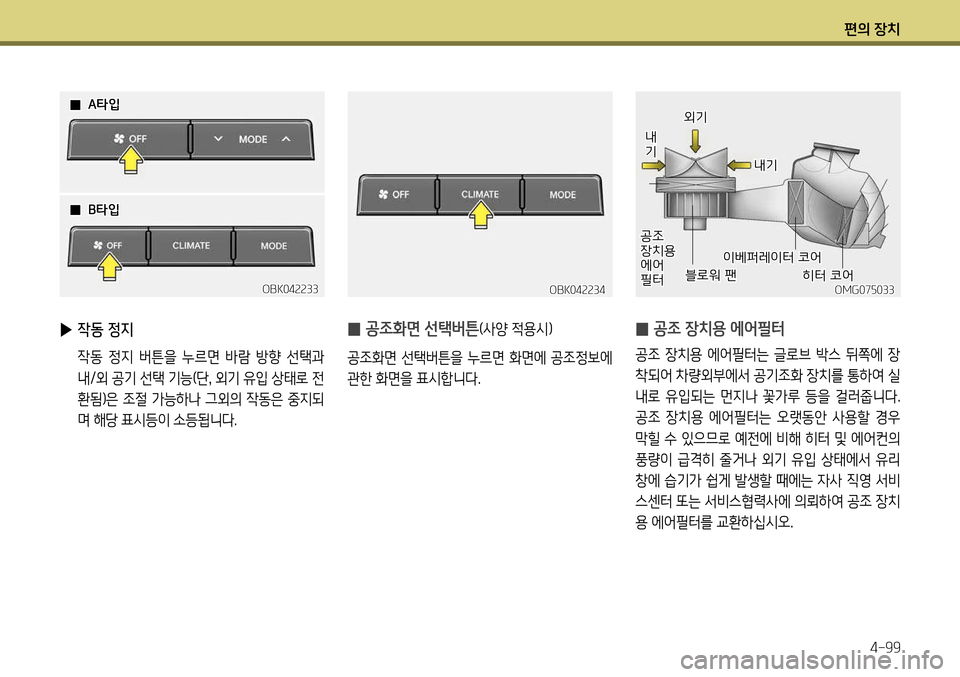

▶ 작동 정지
작동 정지 버튼을 누르면 바람 방향 선택과
내/외 공기 선택 기능(단 , 외기 유입 상태로 전
환됨)은 조절 가능하나 그외의 작동은 중지되
며 해당 표시등이 소등됩니다.
OBK042234

̰ 공조화면 선택버튼 (사양 적용시)
공조화면 선택버튼을 누르면 화면에 공조정보에
관한 화면을 표시합니다.
OBK042233

̰A타입

̰B타입

̰ 공조 장치용 에어필터
공조 장치용 에어필터는 글로브 박스 뒤쪽에 장
착되어 차량외부에서 공기조화 장치를 통하여 실
내로 유입되는 먼지나 꽃가루 등을 걸러줍니다.
공조 장치용 에어필터는 오랫동안 사용할 경우
막힐 수 있으므로 예전에 비해 히터 및 에어컨의
풍량이 급격히 줄거나 외기 유입 상태에서 유리
창에 습기가 쉽게 발생할 때에는 자사 직영 서비
스센터 또는 서비스협력사에 의뢰하여 공조 장치
용 에어필터를 교환하십시오.
공조 장치용 에어 필터블로워 팬
외기
내기
내기
히터 코어
이베퍼레이터 코어
OMG075033

편의 장치 4-100

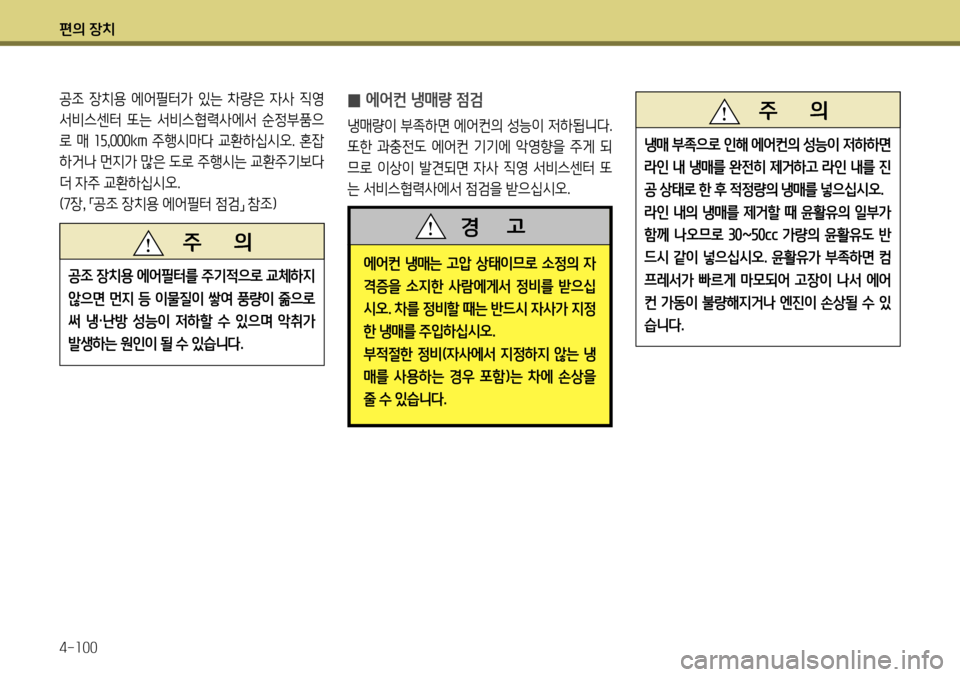

공조 장치용 에어필터가 있는 차량은 자사 직영
서비스센터 또는 서비스협력사에서 순정부품으
로 매 15,000km 주행시마다 교환하십시오. 혼잡
하거나 먼지가 많은 도로 주행시는 교환주기보다
더 자주 교환하십시오. ( 7 장 ,
「 공조 장치용 에어필터 점검
」 참조)
̰ 에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 과충전도 에어컨 기기에 악영향을 주게 되
므로 이상이 발견되면 자사 직영 서비스센터 또
는 서비스협력사에서 점검을 받으십시오.
에어컨 냉매는 고압 상태이므로 소정의 자
격증을 소지한 사람에게서 정비를 받으십
시오
. 차를 정비할 때는 반드시 자사가 지정
한 냉매를 주입하십시오 .
부적절한 정비 (자사에서 지정하지 않는 냉
매를 사용하는 경우 포함 )는 차에 손상을
줄 수 있습니다 .
경 고
주 의
공조 장치용 에어필터를 주기적으로 교체하지
않으면 먼지 등 이물질이 쌓여 풍량이 줆으로
써 냉·난방 성능이 저하할 수 있으며 악취가
발생하는 원인이 될 수 있습니다
.
주 의
냉매 부족으로 인해 에어컨의 성능이 저하하면
라인 내 냉매를 완전히 제거하고 라인 내를 진
공 상태로 한 후 적정량의 냉매를 넣으십시오
.
라인 내의 냉매를 제거할 때 윤활유의 일부가
함께 나오므로 30 ~50cc 가량의 윤활유도 반
드시 같이 넣으십시오 . 윤활유가 부족하면 컴
프레서가 빠르게 마모되어 고장이 나서 에어
컨 가동이 불량해지거나 엔진이 손상될 수 있
습니다 .

편의 장치4-101

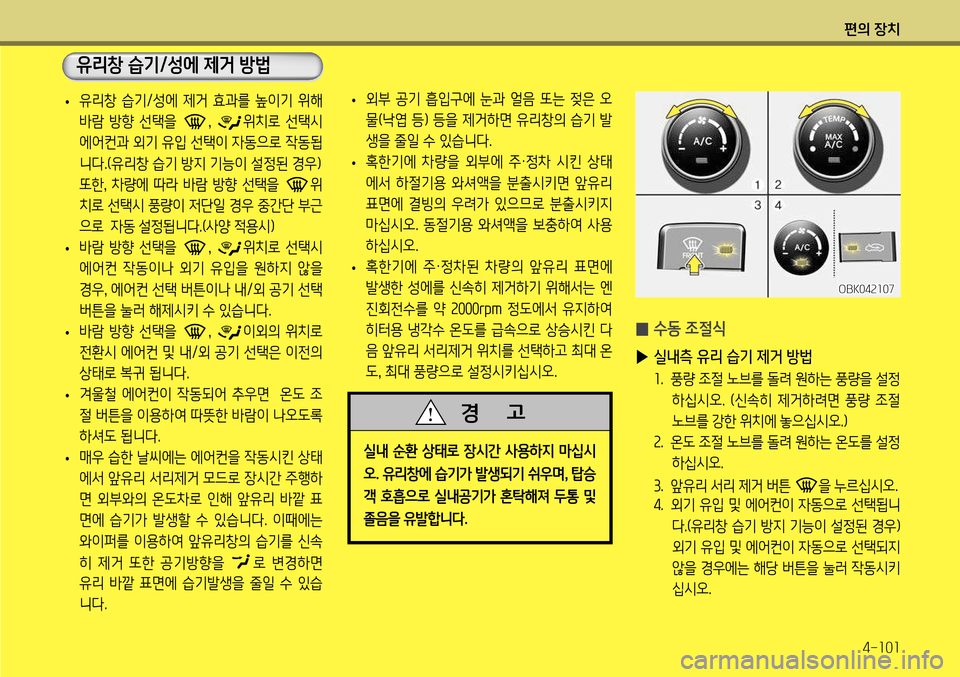

̰ 수동 조절식

▶ 실내측 유리 습기 제거 방법
1. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오. (신속히 제거하려면 풍량 조절
노브를 강한 위치에 놓으십시오.)
2 . 온도 조절 노브를 돌려 원하는 온도를 설정
하십시오.
3 . 앞유리 서리 제거 버튼
을 누르십시오.
4 . 외기 유입 및 에어컨이 자동으로 선택됩니
다.(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지
않을 경우에는 해당 버튼을 눌러 작동시키
십시오.
OBK042107

• 유리창 습기/성에 제거 효과를 높이기 위해
바람 방향 선택을
,
위치로 선택시
에어컨과 외기 유입 선택이 자동으로 작동됩
니다.(유리창 습기 방지 기능이 설정된 경우)
또한 , 차량에 따라 바람 방향 선택을
위
치로 선택시 풍량이 저단일 경우 중간단 부근
으로 자동 설정됩니다.(사양 적용시)

• 바람 방향 선택을
,
위치로 선택시
에어컨 작동이나 외기 유입을 원하지 않을
경우 , 에어컨 선택 버튼이나 내/외 공기 선택
버튼을 눌러 해제시키 수 있습니다.

• 바람 방향 선택을
,
이외의 위치로
전환시 에어컨 및 내/외 공기 선택은 이전의
상태로 복귀 됩니다.

• 겨울철 에어컨이 작동되어 추우면 온도 조
절 버튼을 이용하여 따뜻한 바람이 나오도록
하셔도 됩니다.

• 매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 인해 앞유리 바깥 표
면에 습기가 발생할 수 있습니다. 이때에는
와이퍼를 이용하여 앞유리창의 습기를 신속
히 제거 또한 공기방향을
로 변경하면
유리 바깥 표면에 습기발생을 줄일 수 있습
니다.
유리창 습기/성에 제거 방법

• 외부 공기 흡입구에 눈과 얼음 또는 젖은 오
물(낙엽 등) 등을 제거하면 유리창의 습기 발
생을 줄일 수 있습니다.

• 혹한기에 차량을 외부에 주·정차 시킨 상태
에서 하절기용 와셔액을 분출시키면 앞유리
표면에 결빙의 우려가 있으므로 분출시키지
마십시오. 동절기용 와셔액을 보충하여 사용
하십시오.

• 혹한기에 주·정차된 차량의 앞유리 표면에
발생한 성에를 신속히 제거하기 위해서는 엔
진회전수를 약
2000rpm 정도에서 유지하여
히터용 냉각수 온도를 급속으로 상승시킨 다
음 앞유리 서리제거 위치를 선택하고 최대 온도 , 최대 풍량으로 설정시키십시오.
실내 순환 상태로 장시간 사용하지 마십시 오 . 유리창에 습기가 발생되기 쉬우며 , 탑승
객 호흡으로 실내공기가 혼탁해져 두통 및
졸음을 유발합니다 .
경 고

편의 장치 4-102

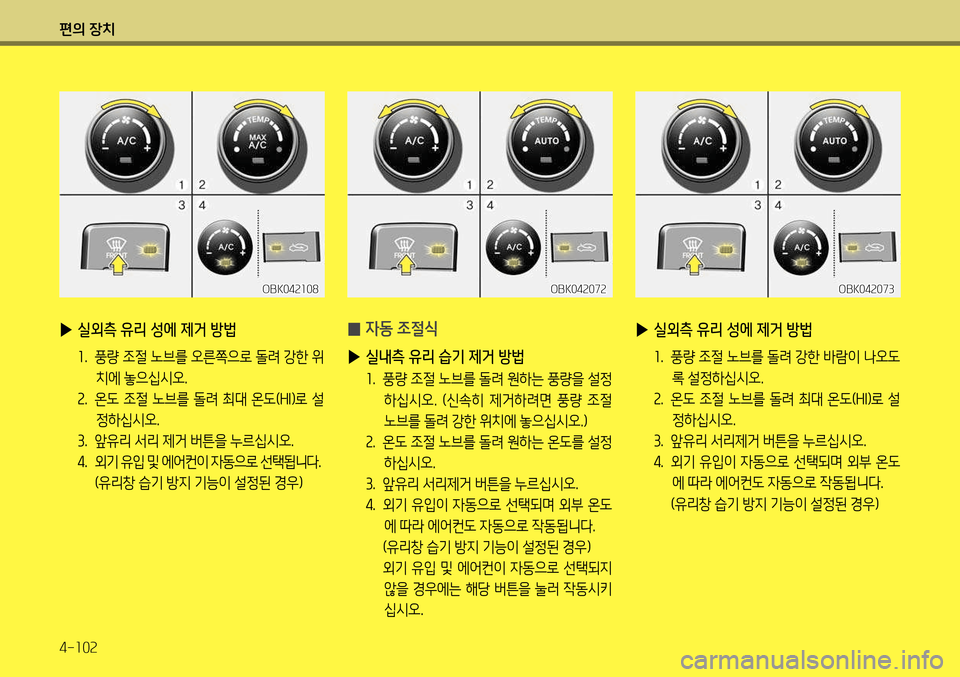

▶ 실외측 유리 성에 제거 방법
1. 풍량 조절 노브를 돌려 강한 바람이 나오도
록 설정하십시오.
2 . 온도 조절 노브를 돌려 최대 온도(HI)로 설
정하십시오.
3 . 앞유리 서리제거 버튼을 누르십시오.
4 . 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
OBK042073

̰ 자동 조절식

▶ 실내측 유리 습기 제거 방법
1. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오. (신속히 제거하려면 풍량 조절
노브를 돌려 강한 위치에 놓으십시오.)
2 . 온도 조절 노브를 돌려 원하는 온도를 설정
하십시오.
3 . 앞유리 서리제거 버튼을 누르십시오.
4 . 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지 않을 경우에는 해당 버튼을 눌러 작동시키
십시오.
OBK042072

▶ 실외측 유리 성에 제거 방법
1. 풍량 조절 노브를 오른쪽으로 돌려 강한 위
치에 놓으십시오.
2 . 온도 조절 노브를 돌려 최대 온도(HI)로 설
정하십시오.
3 . 앞유리 서리 제거 버튼을 누르십시오.
4 . 외기 유입 및 에어컨이 자동으로 선택됩니다.
(유리창 습기 방지 기능이 설정된 경우)
OBK042108

편의 장치4-103

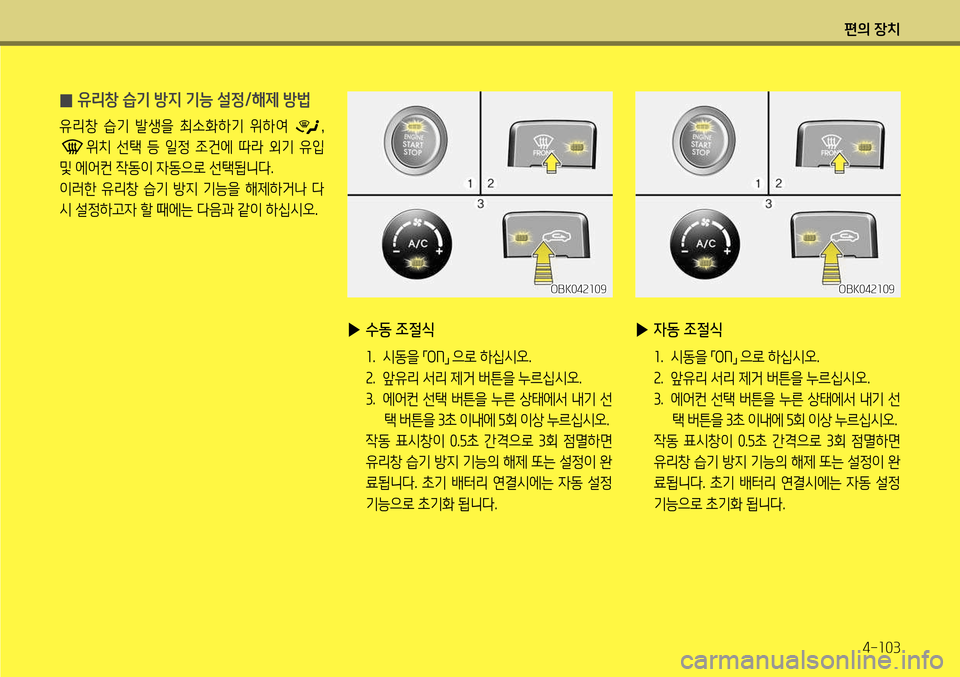

̰ 유리창 습기 방지 기능 설정/해제 방법
유리창 습기 발생을 최소화하기 위하여 ,

위치 선택 등 일정 조건에 따라 외기 유입
및 에어컨 작동이 자동으로 선택됩니다.
이러한 유리창 습기 방지 기능을 해제하거나 다
시 설정하고자 할 때에는 다음과 같이 하십시오.

▶ 자동 조절식
1. 시동을
「ON
」 으로 하십시오.
2 . 앞유리 서리 제거 버튼을 누르십시오.
3 . 에어컨 선택 버튼을 누른 상태에서 내기 선
택 버튼을 3초 이내에 5회 이상 누르십시오.
작동 표시창이 0.5 초 간격으로 3회 점멸하면
유리창 습기 방지 기능의 해제 또는 설정이 완
료됩니다. 초기 배터리 연결시에는 자동 설정
기능으로 초기화 됩니다.
OBK042109

▶ 수동 조절식
1. 시동을
「ON
」 으로 하십시오.
2 . 앞유리 서리 제거 버튼을 누르십시오.
3 . 에어컨 선택 버튼을 누른 상태에서 내기 선
택 버튼을 3초 이내에 5회 이상 누르십시오.
작동 표시창이 0.5 초 간격으로 3회 점멸하면
유리창 습기 방지 기능의 해제 또는 설정이 완
료됩니다. 초기 배터리 연결시에는 자동 설정
기능으로 초기화 됩니다.
OBK042109

편의 장치 4-104

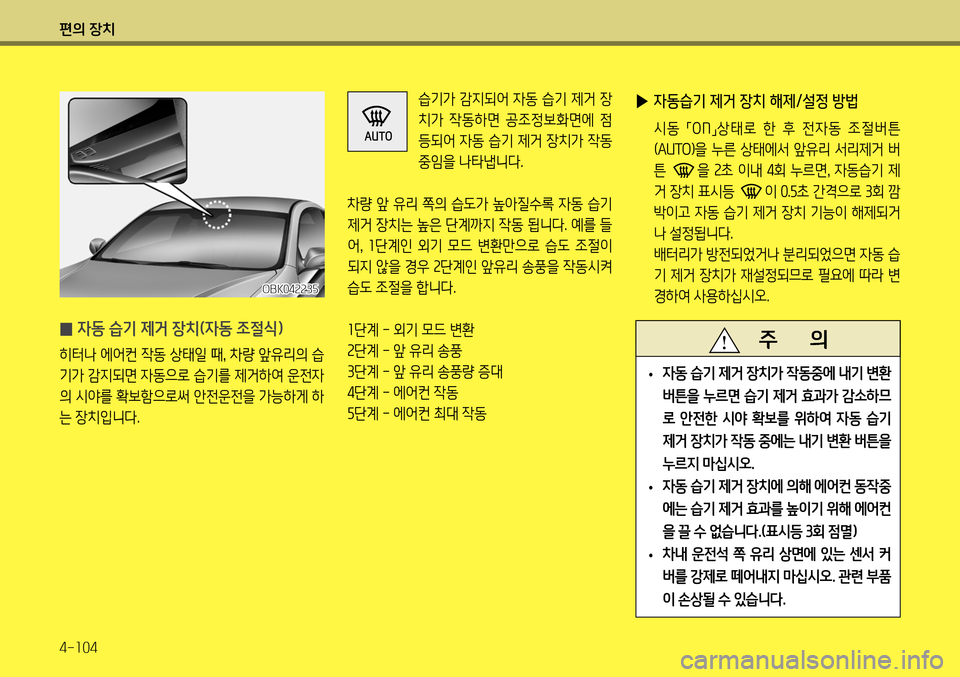

̰ 자동 습기 제거 장치(자동 조절식)
히터나 에어컨 작동 상태일 때
, 차량 앞유리의 습
기가 감지되면 자동으로 습기를 제거하여 운전자
의 시야를 확보함으로써 안전운전을 가능하게 하
는 장치입니다. 습기가 감지되어 자동 습기 제거 장
치가 작동하면 공조정보화면에 점
등되어 자동 습기 제거 장치가 작동
중임을 나타냅니다.
차량 앞 유리 쪽의 습도가 높아질수록 자동 습기
제거 장치는 높은 단계까지 작동 됩니다. 예를 들어 , 1 단계인 외기 모드 변환만으로 습도 조절이
되지 않을 경우 2단계인 앞유리 송풍을 작동시켜
습도 조절을 합니다. 1 단계 - 외기 모드 변환
2 단계 - 앞 유리 송풍
3 단계 - 앞 유리 송풍량 증대
4 단계 - 에어컨 작동
5 단계 - 에어컨 최대 작동
OBK042235
AUTO

▶ 자동습기 제거 장치 해제/설정 방법
시동
「ON
」상태로 한 후 전자동 조절버튼
( AUTO )을 누른 상태에서 앞유리 서리제거 버
튼
을 2초 이내 4회 누르면 , 자동습기 제
거 장치 표시등
이 0.5 초 간격으로 3회 깜
박이고 자동 습기 제거 장치 기능이 해제되거
나 설정됩니다.
배터리가 방전되었거나 분리되었으면 자동 습 기 제거 장치가 재설정되므로 필요에 따라 변
경하여 사용하십시오.
주 의

• 자동 습기 제거 장치가 작동중에 내기 변환
버튼을 누르면 습기 제거 효과가 감소하므
로 안전한 시야 확보를 위하여 자동 습기
제거 장치가 작동 중에는 내기 변환 버튼을
누르지 마십시오
.

• 자동 습기 제거 장치에 의해 에어컨 동작중
에는 습기 제거 효과를 높이기 위해 에어컨
을 끌 수 없습니다
.(표시등 3회 점멸 )

• 차내 운전석 쪽 유리 상면에 있는 센서 커
버를 강제로 떼어내지 마십시오
. 관련 부품
이 손상될 수 있습니다 .

편의 장치4-105

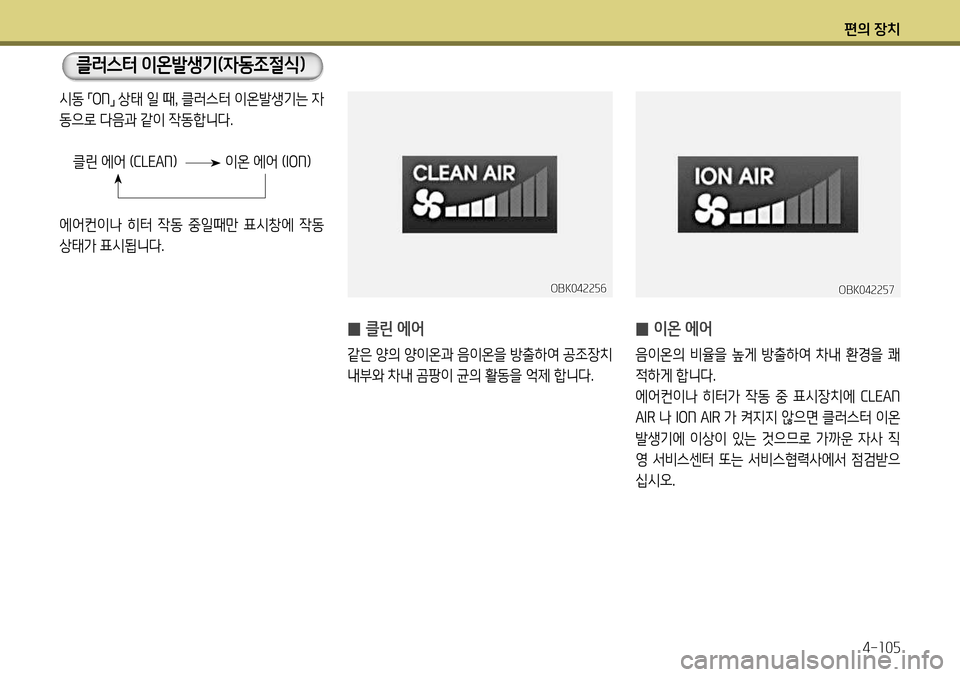

클러스터 이온발생기(자동조절식)

̰ 이온 에어
음이온의 비율을 높게 방출하여 차내 환경을 쾌
적하게 합니다.
에어컨이나 히터가 작동 중 표시장치에
CLEAN
A IR 나 I ON A IR 가 켜지지 않으면 클러스터 이온
발생기에 이상이 있는 것으므로 가까운 자사 직
영 서비스센터 또는 서비스협력사에서 점검받으
십시오.

̰ 클린 에어
같은 양의 양이온과 음이온을 방출하여 공조장치
내부와 차내 곰팡이 균의 활동을 억제 합니다.
OBK042256OBK042257
시동
「ON
」 상태 일 때
, 클러스터 이온발생기는 자
동으로 다음과 같이 작동합니다.
클린 에어 ( CLEAN) 이온 에어 (I ON)
에어컨이나 히터 작동 중일때만 표시창에 작동
상태가 표시됩니다.
