2012 Hyundai Genesis Coupe 제네시스 쿠페 BK - 사용 설명서 (in Korean)

편의 장치 4-66
1. 엑셀 페달 게이지
2 . 터보부스터 게이지
3 . 토크 게이지
4 . 오일온도 게이지
※ 위의 그림은 실제 차량에 적용된 계기판 형상과 다를 수 있습니다. 자세한 내용은 뒷장 설명
부분
을 참조하십시오.
̰2.0 엔진
OBK042245
OBK042246

̰3.8 엔진
멀티게이지

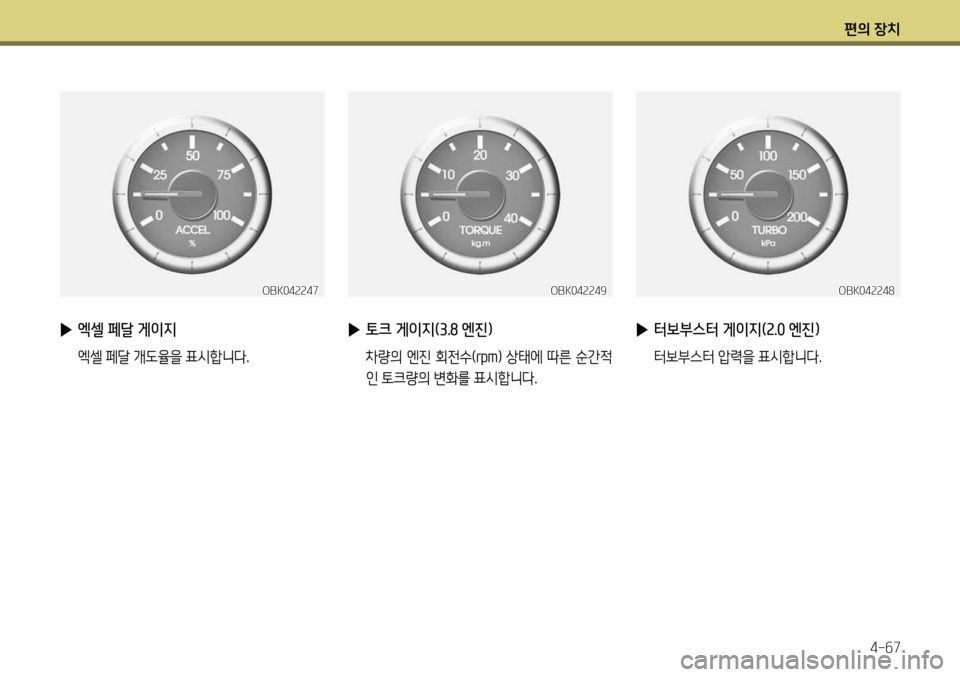

편의 장치4-67
OBK042247OBK042249OBK042248

▶ 엑셀 페달 게이지
엑셀 페달 개도율을 표시합니다.

▶ 토크 게이지(3.8 엔진)
차량의 엔진 회전수( rpm) 상태에 따른 순간적
인 토크량의 변화를 표시합니다.

▶ 터보부스터 게이지(2.0 엔진)
터보부스터 압력을 표시합니다.

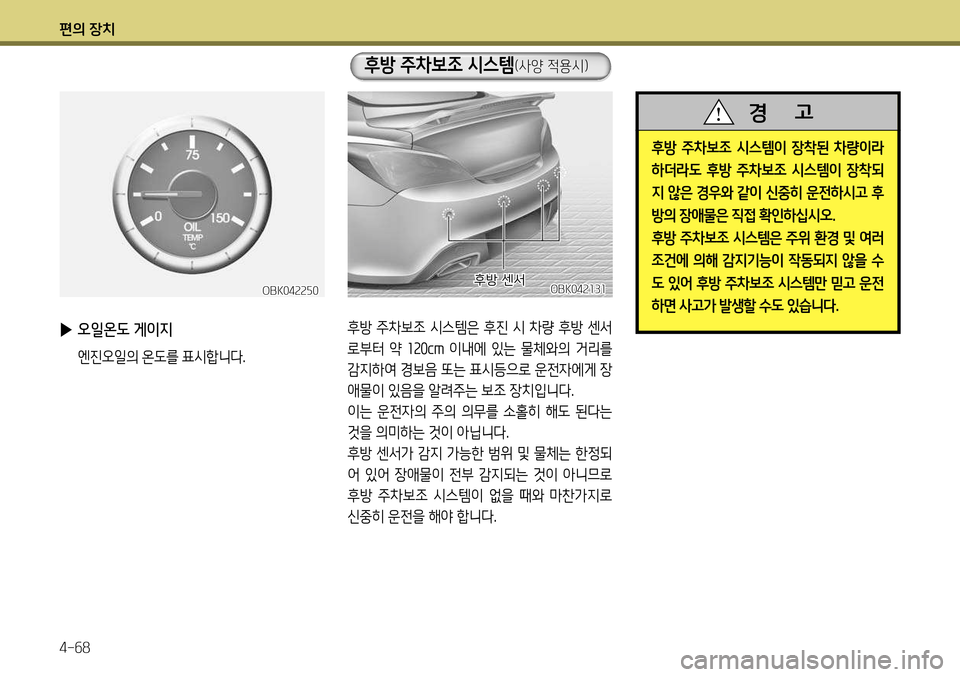

편의 장치 4-68
후방 주차보조 시스템이 장착된 차량이라
하더라도 후방 주차보조 시스템이 장착되
지 않은 경우와 같이 신중히 운전하시고 후
방의 장애물은 직접 확인하십시오.
후방 주차보조 시스템은 주위 환경 및 여러
조건에 의해 감지기능이 작동되지 않을 수
도 있어 후방 주차보조 시스템만 믿고 운전
하면 사고가 발생할 수도 있습니다 .
경 고
OBK042250

▶ 오일온도 게이지
엔진오일의 온도를 표시합니다. 후방 주차보조 시스템은 후진 시 차량 후방 센서
로부터 약
120cm 이내에 있는 물체와의 거리를
감지하여 경보음 또는 표시등으로 운전자에게 장
애물이 있음을 알려주는 보조 장치입니다.
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
후방 센서가 감지 가능한 범위 및 물체는 한정되
어 있어 장애물이 전부 감지되는 것이 아니므로
후방 주차보조 시스템이 없을 때와 마찬가지로
신중히 운전을 해야 합니다.
후방 주차보조 시스템(사양 적용시)
OBK042131후방 센서

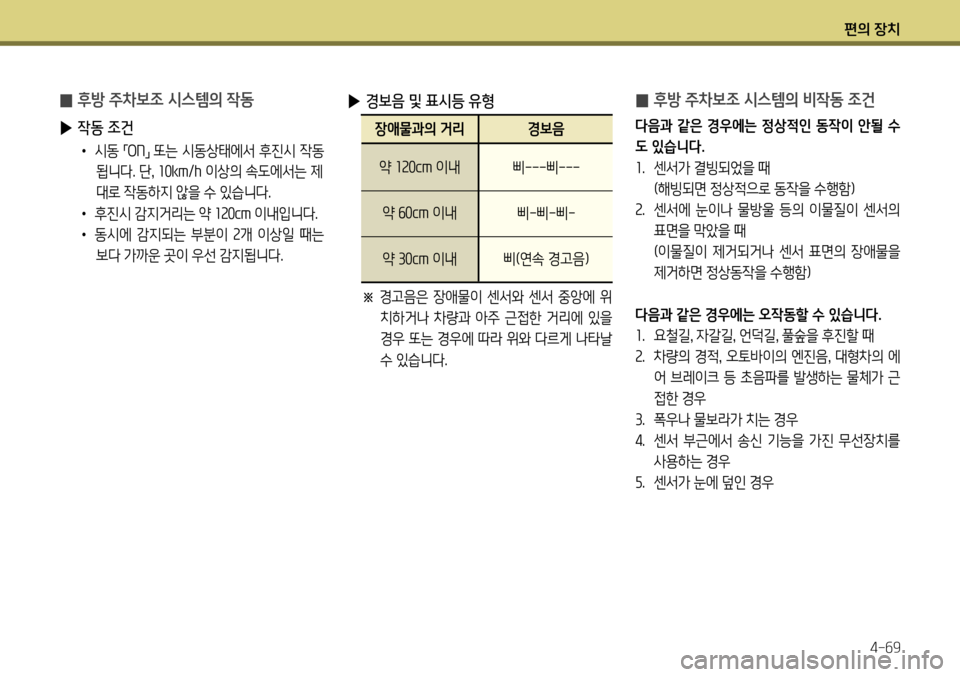

편의 장치4-69

̰ 후방 주차보조 시스템의 작동

▶ 작동 조건
• 시동
「ON
」 또는 시동상태에서 후진시 작동
됩니다. 단 , 10km /h 이상의 속도에서는 제
대로 작동하지 않을 수 있습니다.
• 후진시 감지거리는 약 120cm 이내입니다.
• 동시에 감지되는 부분이 2개 이상일 때는
보다 가까운 곳이 우선 감지됩니다.

▶ 경보음 및 표시등 유형
※ 경고음은 장애물이 센서와 센서 중앙에 위
치하거나 차량과 아주 근접한 거리에 있을
경우 또는 경우에 따라 위와 다르게 나타날
수 있습니다. 경보음
장애물과의 거리
약 120cm 이내
삐--- 삐---
약 60cm 이내
삐-삐 -삐 -
약 30cm 이내
삐(연속 경고음)

̰ 후방 주차보조 시스템의 비작동 조건
다음과 같은 경우에는 정상적인 동작이 안될 수 도 있습니다.1
. 센서가 결빙되었을 때
(해빙되면 정상적으로 동작을 수행함)2 . 센서에 눈이나 물방울 등의 이물질이 센서의
표면을 막았을 때
(이물질이 제거되거나 센서 표면의 장애물을 제거하면 정상동작을 수행함)
다음과 같은 경우에는 오작동할 수 있습니다.1 . 요철길 , 자갈길 , 언덕길 , 풀숲을 후진할 때
2 . 차량의 경적 , 오토바이의 엔진음 , 대형차의 에
어 브레이크 등 초음파를 발생하는 물체가 근
접한 경우
3 . 폭우나 물보라가 치는 경우
4 . 센서 부근에서 송신 기능을 가진 무선장치를
사용하는 경우
5 . 센서가 눈에 덮인 경우

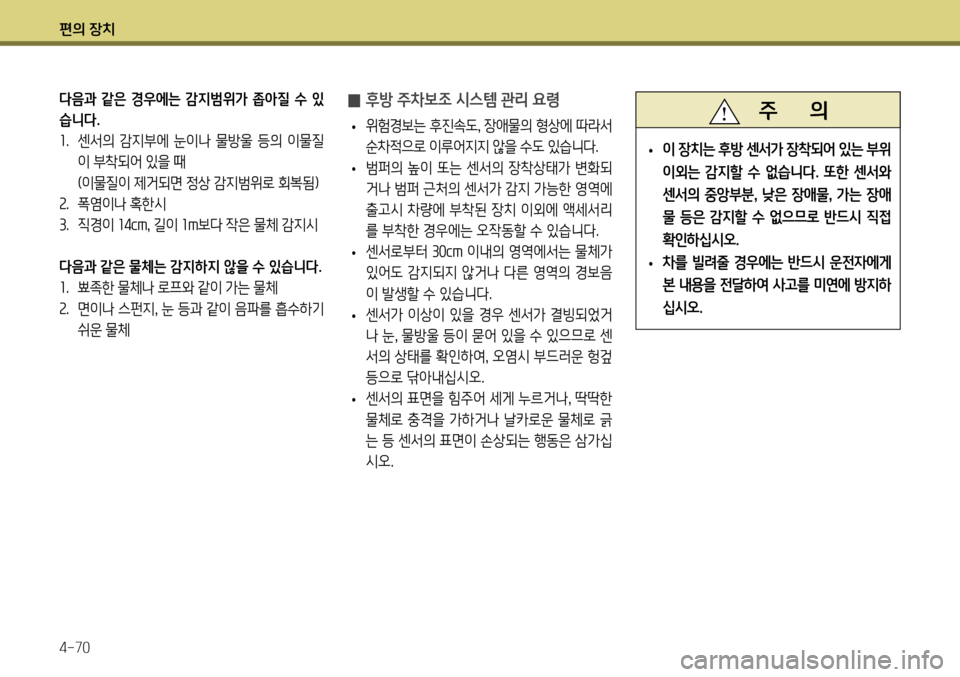

편의 장치 4-70

̰ 후방 주차보조 시스템 관리 요령

• 위험경보는 후진속도
, 장애물의 형상에 따라서
순차적으로 이루어지지 않을 수도 있습니다.

• 범퍼의 높이 또는 센서의 장착상태가 변화되
거나 범퍼 근처의 센서가 감지 가능한 영역에
출고시 차량에 부착된 장치 이외에 액세서리
를 부착한 경우에는 오작동할 수 있습니다.

• 센서로부터
30cm 이내의 영역에서는 물체가
있어도 감지되지 않거나 다른 영역의 경보음
이 발생할 수 있습니다.

• 센서가 이상이 있을 경우 센서가 결빙되었거
나 눈
, 물방울 등이 묻어 있을 수 있으므로 센
서의 상태를 확인하여 , 오염시 부드러운 헝겊
등으로 닦아내십시오.

• 센서의 표면을 힘주어 세게 누르거나
, 딱딱한
물체로 충격을 가하거나 날카로운 물체로 긁
는 등 센서의 표면이 손상되는 행동은 삼가십
시오.
다음과 같은 경우에는 감지범위가 좁아질 수 있습니다.1
. 센서의 감지부에 눈이나 물방울 등의 이물질
이 부착되어 있을 때
(이물질이 제거되면 정상 감지범위로 회복됨)2 . 폭염이나 혹한시
3 . 직경이 14cm, 길이 1m보다 작은 물체 감지시
다음과 같은 물체는 감지하지 않을 수 있습니다.1 . 뾰족한 물체나 로프와 같이 가는 물체
2 . 면이나 스펀지 , 눈 등과 같이 음파를 흡수하기
쉬운 물체 주 의

• 이 장치는 후방 센서가 장착되어 있는 부위
이외는 감지할 수 없습니다
. 또한 센서와
센서의 중앙부분 , 낮은 장애물 , 가는 장애
물 등은 감지할 수 없으므로 반드시 직접
확인하십시오 .

• 차를 빌려줄 경우에는 반드시 운전자에게
본 내용을 전달하여 사고를 미연에 방지하
십시오
.

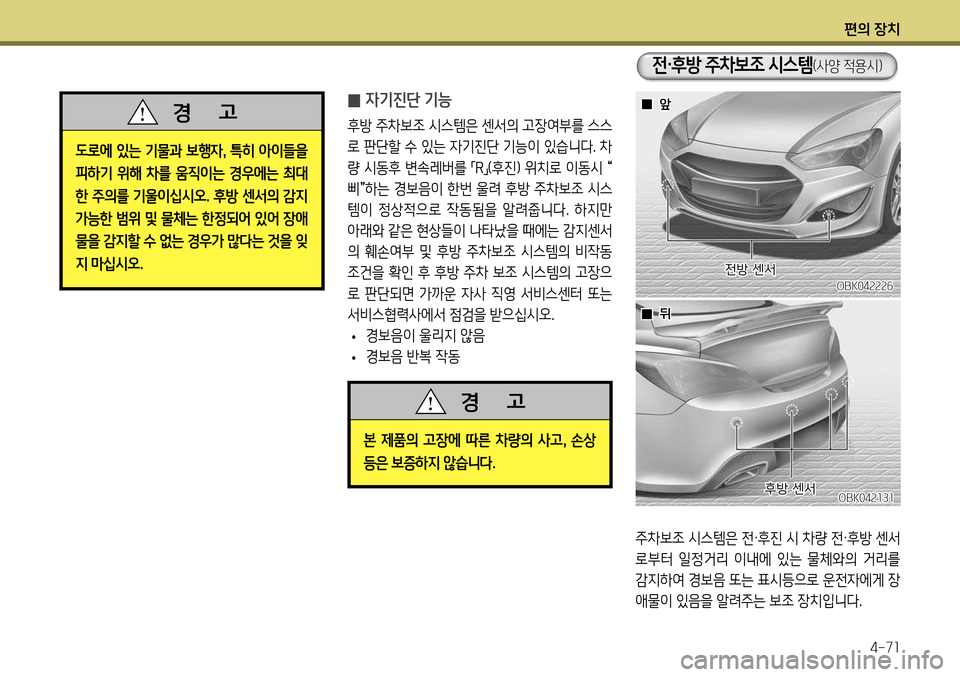

편의 장치4-71
OBK042226
주차보조 시스템은 전·후진 시 차량 전·후방 센서
로부터 일정거리 이내에 있는 물체와의 거리를
감지하여 경보음 또는 표시등으로 운전자에게 장
애물이 있음을 알려주는 보조 장치입니다.
전방 센서
OBK042131후방 센서
전·후방 주차보조 시스템(사양 적용시)
̰앞

̰뒤

̰ 자기진단 기능
후방 주차보조 시스템은 센서의 고장여부를 스스
로 판단할 수 있는 자기진단 기능이 있습니다. 차
량 시동후 변속레버를
「R
」(후진) 위치로 이동시
“
삐 ”하는 경보음이 한번 울려 후방 주차보조 시스
템이 정상적으로 작동됨을 알려줍니다. 하지만
아래와 같은 현상들이 나타났을 때에는 감지센서
의 훼손여부 및 후방 주차보조 시스템의 비작동
조건을 확인 후 후방 주차 보조 시스템의 고장으
로 판단되면 가까운 자사 직영 서비스센터 또는
서비스협력사에서 점검을 받으십시오.

• 경보음이 울리지 않음

• 경보음 반복 작동
본 제품의 고장에 따른 차량의 사고
, 손상
등은 보증하지 않습니다 .
경 고
도로에 있는 기물과 보행자 , 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오 . 후방 센서의 감지
가능한 범위 및 물체는 한정되어 있어 장애
물을 감지할 수 없는 경우가 많다는 것을 잊
지 마십시오 .
경 고

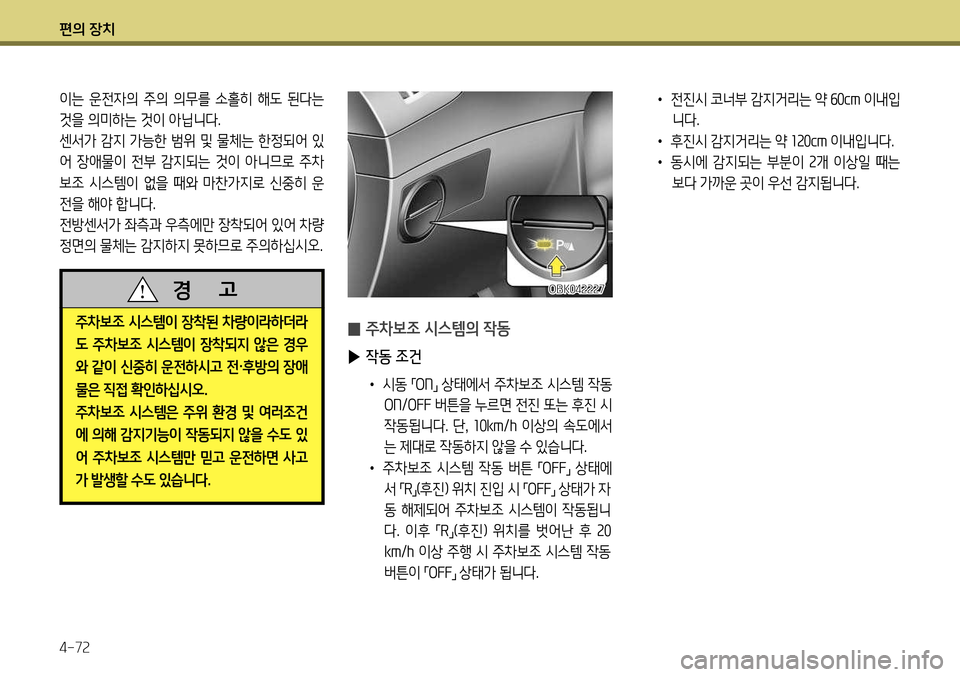

편의 장치 4-72
OBK042227
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
센서가 감지 가능한 범위 및 물체는 한정되어 있
어 장애물이 전부 감지되는 것이 아니므로 주차
보조 시스템이 없을 때와 마찬가지로 신중히 운
전을 해야 합니다.
전방센서가 좌측과 우측에만 장착되어 있어 차량
정면의 물체는 감지하지 못하므로 주의하십시오.
주차보조 시스템이 장착된 차량이라하더라
도 주차보조 시스템이 장착되지 않은 경우
와 같이 신중히 운전하시고 전·후방의 장애
물은 직접 확인하십시오.
주차보조 시스템은 주위 환경 및 여러조건
에 의해 감지기능이 작동되지 않을 수도 있
어 주차보조 시스템만 믿고 운전하면 사고
가 발생할 수도 있습니다 .
경 고

̰ 주차보조 시스템의 작동

▶ 작동 조건
• 시동
「ON
」 상태에서 주차보조 시스템 작동
ON /OFF 버튼을 누르면 전진 또는 후진 시
작동됩니다. 단 , 10km /h 이상의 속도에서
는 제대로 작동하지 않을 수 있습니다.
• 주차보조 시스템 작동 버튼
「OFF
」 상태에
서 「R
」(후진) 위치 진입 시
「OFF
」 상태가 자
동 해제되어 주차보조 시스템이 작동됩니
다. 이후 「R
」(후진) 위치를 벗어난 후
20
km /h 이상 주행 시 주차보조 시스템 작동
버튼이 「OFF
」 상태가 됩니다. •
전진시 코너부 감지거리는 약 60cm 이내입
니다.
• 후진시 감지거리는 약 120cm 이내입니다.
• 동시에 감지되는 부분이 2개 이상일 때는
보다 가까운 곳이 우선 감지됩니다.

편의 장치4-73

̰ 주차보조 시스템의 비작동 조건
다음과 같은 경우에는 정상적인 동작이 안될 수 도 있습니다.1
. 센서가 결빙되었을 때
(해빙되면 정상적으로 동작을 수행함)2 . 센서에 눈이나 물방울 등의 이물질이 센서의
표면을 막았을 때
(이물질이 제거되거나 센서 표면의 장애물을 제거하면 정상동작을 수행함)
3 . 주차보조 시스템 작동 ON/OFF 버튼이
「OFF
」
일때
다음과 같은 경우에는 오작동할 수 있습니다.1 . 요철길 , 자갈길 , 언덕길 , 풀숲을 후진할 때
2 . 차량의 경적 , 오토바이의 엔진음 , 대형차의 에
어 브레이크 등 초음파를 발생하는 물체가 근
접한 경우
3 . 폭우나 물보라가 치는 경우
4 . 센서 부근에서 송신 기능을 가진 무선장치를
사용하는 경우
5 . 센서가 눈에 덮인 경우
OBK042225
OBK042229
OBK042230
OBK042224
OBK042223

▶ 경보음 및 표시등 유형
※ 경고등은 각 센서의 위치별로 물체가 있을 때만 해당부분이 표시됩니다.
※ 경고등 및 경고음은 장애물이 센서와 센서 중앙에 위치하거나 차량과 아주 근접한 거리에 있을
경우 또는 경우에 따라 위와 다르게 나
타날 수 있습니다.
약 60cm 이내
전방
후방 약
30cm 이내
약 90cm 이내
약 60cm 이내
약 30cm 이내 -
삐(연속 경고음) 삐 --- 삐---
삐 - 삐 - 삐 -
삐(연속 경고음)
장애물 위치별 표시등
경보음
장애물과의 거리
