2012 FIAT FIORINO pojistka

61
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

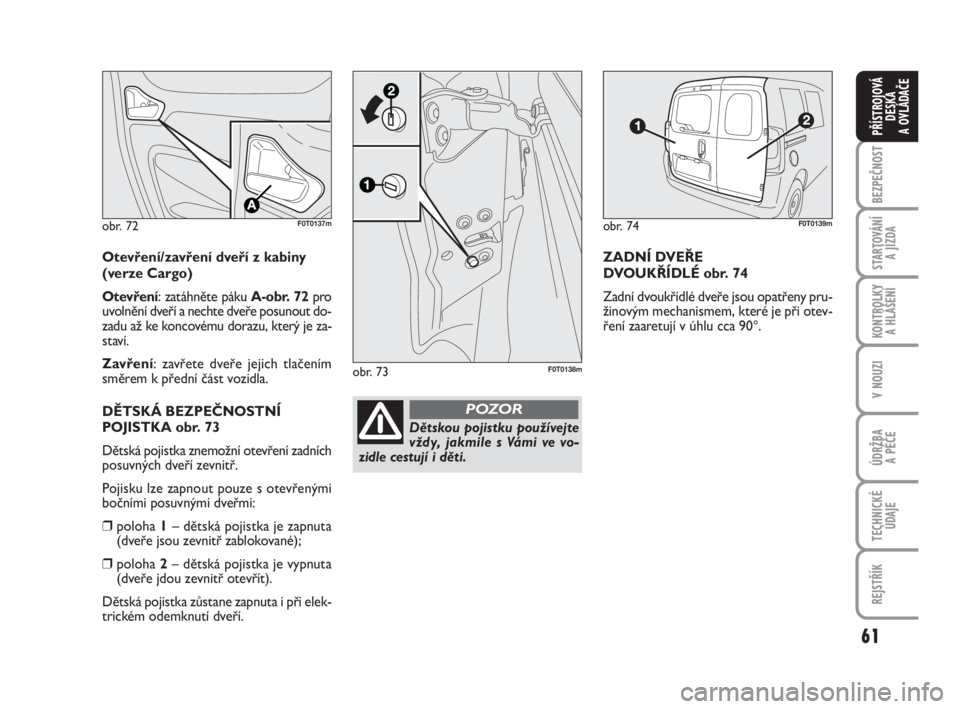

obr. 72F0T0137m
Otevření/zavření dveří z kabiny
(verze Cargo)
Otevření: zatáhněte páku A-obr. 72pro
uvolnění dveří a nechte dveře posunout do-
zadu až ke koncovému dorazu, který je za-
staví.
Zavření: zavřete dveře jejich tlačením
směrem k přední část vozidla.
DĚTSKÁ BEZPEČNOSTNÍ
POJISTKA obr. 73
Dětská pojistka znemožní otevření zadních
posuvných dveří zevnitř.
Pojisku lze zapnout pouze s otevřenými
bočními posuvnými dveřmi:
❒poloha 1– dětská pojistka je zapnuta
(dveře jsou zevnitř zablokované);
❒poloha 2– dětská pojistka je vypnuta
(dveře jdou zevnitř otevřít).
Dětská pojistka zůstane zapnuta i při elek-
trickém odemknutí dveří.
obr. 73F0T0138m
Dětskou pojistku používejte
vždy, jakmile s Vámi ve vo-
zidle cestují i děti.
POZOR
ZADNÍ DVEŘE
DVOUKŘÍDLÉ obr. 74
Zadní dvoukřídlé dveře jsou opatřeny pru-
žinovým mechanismem, které je při otev-
ření zaaretují v úhlu cca 90°.
obr. 74F0T0139m
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:10 Pagina 61

VÝMĚNA POJISTKY
ZÁKLADNÍ INFORMACE
Pojistka je ochranný prvek elektrického
rozvodu, který zasáhne (přeruší se) vý-
hradně při závadě nebo nevhodném zása-
hu do rozvodu.
Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku. Vodicí pr-
vek A-obr. 46nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit spá-
lenou pojistku za novou se stejnou prou-
dovou hodnotou (stejné barvy).
B Neporušená pojistka.
CPojistka s přerušeným vodicím prvkem.
Při výměně pojistky použijte kleštičky D
uložené v brašně s nářadím nebo v pouzd-
ru sady Fix & Go (je-li součástí výbavy).
145
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Pokud se nová pojistka opět
spálí, obraťte se na autori-
zovaný servis Fiat .
POZOR
Pojistku nevyměňujte za po-
jistku s vyšší proudovou hod-
notou; NEBEZPEČÍ POŽÁRU.
POZOR
Pokud se přepálí některá
hlavní pojistka (MEGA-FU-
SE, MIDI-FUSE), obraťte se na auto-
rizovaný servis Fiat .
POZOR
Pokud se přepálí hlavní poji-
stka bezpečnostních systémů
(systém airbagů, brzdová soustava),
systémů pohonné jednotky (systém
motoru, systém převodovky) nebo
systému řízení, obraťte se na autori-
zovaný servis Fiat .
POZORNikdy nevyměňujte spálenou
pojistku s kovovými drátky ne-
bo podobným materiálem.
obr. 46F0T0015m
Vyhledejte pojistku podle tabulek uvede-
ných na následujících stránkách.
Před výměnou pojistky vy-
táhněte klíč ze spínací skříň-
ky a vypněte a/nebo odpojte všechny
spotřebiče.
POZOR
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 145

148
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Body Computer F01 60 50
Použitelný F02 – 50
Použitelný F05 – 50
Jednorychlostní elektrický ventilátor chlazení motoru (75 W)/
Nízká rychlost otáčení ventilátoru chlazení motoru (187 W) F06 20 50
Nízká rychlost otáčení ventilátoru chlazení motoru (350 W) F06 30 50
Vysoká rychlost otáčení ventilátoru chlazení motoru (187 W) F07 30 50
Vysoká rychlost otáčení ventilátoru chlazení motoru (350 W) F07 40 50
Elektrický ventilátor F83 40 50
Volná (sada k přípojnému vozidlu) (F09) (15) (50)
Klaksony F10 10 50
Dálkové světlomety F14 15 50
Použitelný F15 – 50
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 148

149
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Kompresor klimatizace F19 7,5 50
Vyhřívané zadní sklo/rozmrazování zrcátek F20 30 50
Čerpadlo paliva F21 15 50
Mlhová světla F30 15 50
Použitelný F08 – 50
Zapalovač/proudové zásuvky v kabině/vyhřívaná sedadla F85 30 50
+15 Světla zpětného chodu/decimetr/snímač výskytu vody v palivu
Cívky relé T02, T05, T14, T17 a T19 F87 7,5 50
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 149

POJISTKY POJISTKOVÉ SKŘÍŇKY
V KABINĚ
Pro přístup k pojistkám je třeba vyšroubo-
vat dva šrouby A-obr. 52 pomocí kovové
vložky klíčku zapalování a poté víko sejmout
B.
Pojistky se nacházejí ve dvou pojistkových
skříňkách zobrazených na obr. 53.
obr. 52F0T0178m
obr. 53F0T0183m150
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 150

JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Potkávací světlomety (strana spolucestujícího) F12 7,5 53
Potkávací světlo (na straně řidiče)/regulátor nastavení světlometů F13 7,5 53
INT/A cívky relé SCM F31 5 53
Vnitřní časované osvětlení F32 7,5 53
Uzel autorádia/řídicí jednotky systému Bluetooth
®/uzel Blue&Me™/
diagnostická zásuvka systém EOBD/řídicí jednotka prostorové ochrany/ F36 10 53
řídicí jednotka výstražné sirény
Uzel přístrojové desky/ovládání brzdových světel (spínací) F37 5 53
Nastavovače zámků dveří/víka zavazadlového prostoru F38 20 53
Obousměrné čerpadlo ostřikovače čelního/zadního okna F43 15 53
Ovládání předního okna (strana řidiče) F47 20 53
Ovládání předního okna (strana spolujezdce) F48 20 53
Osvětlení ovládačů/řídicí jednotka parkovacích senzorů/ovládání vnějších
elektrickýchzrcátek/řídicí jednotka alarmu prostorové ochranyF49 5 53
INT uzel autorádio/řídicí jednotka systému Bluetooth
®/uzel Blue&Me™/ ovládání vnějších zrcátek/spínač spojky/ovládání brzdových světel (rozpínací)F51 5 53
Uzel přístrojové desky F53 5 53
151
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 151

152
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Rozmrazování vnějších zrcátek F41 7,5 53
Použitelný F45 – 53
Použitelný F46 – 53
Použitelný F90 – 53
Použitelný F91 – 53
Použitelný F92 – 53
Použitelný F93 – 53
Zapalovač cigaret/proudová zásuvka F94 15 53
Použitelný F95 – 53
Zapalovač cigaret/proudová zásuvka F96 15 53
Vyhřívání předního sedadla (strana řidiče) F97 10 53
Vyhřívání předního sedadla (strana spolujezdce) F98 10 53
123-154 Fiorino CZ 1ed:_ 16-12-2009 12:15 Pagina 152

198
V NOUZI
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
– světelná houkačka......................... 49
– výměna žárovky.............................. 138
Dead lock (zařízení)............................ 10
DESKA NA PSANÍ/ČTENÍ
(je-li součástí výbavy) .......................... 58
Deska, přístrojová................................ 5
Dětská sedačka „Isofix“,
příprava pro montáž............................ 93
Dětská sedačka Isofix (příprava
montáže).............................................. 93
Displej, digitální.................................... 16
Displej, multifunkční............................ 21
Dlouhodobé odstavení vozidla.......... 110
Dodávka paliva...................................... 182
Dotahovače bezpečnostních pásů .... 86
Dveře
– zadní dvoukřídlové......................... 62
– boční posuvné dveře..................... 59
– pojistka, dětská .............................. 61
– zamykání/odemykání centrální .... 59
EBD (systém)....................................... 71
Emise CO
2............................................ 196EOBD (systém).................................... 76
ESP (systém)......................................... 72
Fiat CODE (systém) .......................... 7
Filtr vzduchový/pylový......................... 167
„Fix&Go“ (zařízení)............................. 130
Follow me home (zařízení)................ 50
Funkce „Lane Change“....................... 50
Geometrie kol..................................... 184
Hadice, gumové................................... 170
Hill Holder (systém)............................ 73
Hmotnosti............................................. 190
Identifikační údaje .............................. 178
Instalace elektrických/
elektronických přístrojů ..................... 80
Interiér................................................... 176
Isofix (dětská sedačka)....................... 93
Kapaliny a maziva................................ 193
ABS (systém)....................................... 71
Airbag na straně řidiče (-).................. 37
Airbagy.................................................96-98
Alarm...................................................... 11
Autorádio (příprava pro autorádio) . 79
Baterie
– dobití................................................ 153
– výměna............................................. 167
Bezpečnost............................................ 83
Bezpečnost dětských cestujících
(zařízení)................................................ 61
Brake Assist.......................................... 72
Brzda, parkovac .................................... 104
Brzdy ...................................................... 185
Čistění skel........................................... 51
Clony, sluneční..................................... 58
Dálkové světlomety
– ovládání ............................................ 49
R R
E E
J J
S S
T T
Ř Ř
Í Í
K K
