SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým imobi-
lizérem, který umožňuje zvýšit ochranu
vozidla před zneužitím.
Systém se uvede do funkce automaticky
vytažením klíčku ze spínací skříňky zapa-
lování.
Při každém spuštění tzn. otočení klíčku
naMARřídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který zablokuje některé
funkce.
Pokud nebyl během startování kód roz-
poznán správně, na přístrojové desce se
rozsvítí kontrolka Y
V takovém případě otočte klíček
do polohy STOPa následně doMAR;
pokud zablokování přetrvává, zkuste pou-
žít další klíček od vozu. Pokud se Vám ne-
daří motor spustit, proveďte nouzový
start (viz kapitolu „V nouzi“) a zajeďte s
vozidlem do autorizovaného servisu Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému. Pro
uložení nových klíčků do paměti – maxi-
málně osmi – se obraťte na autorizovaný
servis Fiat.ROZSVÍCENÍ KONTROLKY
Y(nebo symbolu na displeji)
BĚHEM JÍZDY
❒Pokud se kontrolka
Y(nebo symbol
na displeji) rozsvítí, znamená to,
že systém provádí autodiganostiku (za-
příčiněnou např. poklesem napětí).
Při prvním zastavení vozidla otočte klíč-
kem do polohy STOPa poté do polohy
MAR: pokud není zjištěna žádná záva-
da, kontrolka
Yse nerozsvítí.
❒Pokud kontrolka
Y(nebo symbol
na displeji) dál svítí, výše popsaný po-
stup zopakujte s klíčkem v poloze
STOPotočeným nejméně po dobu
30 sekund. Pokud závada trvá, vyhle-
dejte autorizovaný servis Fiat.
❒Pokud kontrolka
Y(nebo symbol
na displeji) stále ještě svítí, znamená to,
že systém kód klíčku nerozpoznal.
V takovém případě otočte klíček do po-
lohy STOPa následně do polohy
MAR; pokud zablokování přetrvává,
zkuste použít další klíček od vozu. Po-
kud se Vám nedaří motor spustit, pro-
veďte nouzový start (viz kapitolu
„V nouzi“) a zajeďte s vozidlem do au-
torizovaného servisu Fiat.
SYMBOLY
Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky s informačními sym-
boly a výzvami s návodem, podle něhož
musí uživatel postupovat při manipulaci
s daným komponentem.
Na vnitřním obložení víka motoru je
umístěn souhrnný štítek se symboly.
Silnými nárazy se mohou
poškodit elektronické
komponenty zabudova-
né v klíčku zapalování.
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 7

11
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
ALARM,
(je-li součástí výbavy vozidla)
Dálkovým ovládačem je možno kromě
všech výše popsaných funkcí ovládat i
alarm prostřednictvím přijímače pod pa-
lubní deskou u pojistkové skříňky.
ZAÚČINKOVÁNÍ ALARMU
Alarm zaúčinkuje v následujících přípa-
dech:
❒při nedovoleném otevření dveří, víka
motoru, víka zavazadlového prostoru
nebo pokud zůstanou nedovřené jedny
z posuvných bočních dveří (perimetric-
ká ochrana)
❒při nedovoleném pokusu o spuštění
motoru (při sepnutí nekódovaného klíč-
ku do polohy MAR);
❒při přeříznutí kabelů baterie;
❒pohybuje-li se někdo v kabině (prosto-
rová ochrana);
❒při podezřelém zvednutí/naklonění vo-
zidla.Podle toho, pro jakou zemi je vozidlo ur-
čeno, se při zásahu alarmu rozezní siré-
na a začnou blikat směrová světla (po dobu
asi 26 sekund). Způsob zásahu alarmu
a počet výstražných cyklů se může lišit
podle toho, pro jakou zemi je vozidlo ur-
čeno.
V každém případě je stanoven určitý ma-
ximální počet cyklů zvukových/optických
výstrah, po jejichž provedení se systém
vrátí do normálního hlídacího stavu.
Prostorové ochrany a ochrana proti ná-
klonu vozidla je možné vypnout ovládačem
v předním stropní svítidle (viz bod „Ochra-
na proti zvedání vozidla“).
UPOZORNĚNÍ Funkci imobilizéru zajiš-
ťuje systém Fiat CODE, který se aktivuje
samočinně vytažením klíčku ze zapalová-
ní.
ZAPNUTÍ ALARMU
Se zavřenými dveřmi a víky a s klíčkem za-
palování v poloze STOPnebo po jeho vy-
tažení ze zapalování nasměrujte klíček s
dálkovým ovládáním směrem k vozidlu,
stiskněte a vzápětí uvolněte tlačítko
Á.
Systém zvukový signál („pípnutí“) a dve-
ře se zamknou (neplatí pro všechna pro-
vedení).Před zapnutím alarmu proběhne fáze vlast-
ní diagnostiky: v případě zjištěné závady vy-
dá systém nový akustický signál cca 4 se-
kundy po příkazu k zapnutí.
V takovém případě vypněte alarm tlačít-
kem Æ, zkontrolujte správné zavření dve-
ří kabiny, víka motoru a zavazadlového
prostoru a alarm znovu zapněte tlačítkem
Á.
Nedovřené dveře a víka motorového a za-
vazadlového prostoru nejsou pod kontro-
lou alarmu.
Pokud jsou dveře a víka motorového a za-
vazadlového prostoru správně zavřeny
a systém přesto vydá druhý zvukový sig-
nál, znamená to, že autodiagnostika zjisti-
la závadu v jeho fungování. Vyhledejte au-
torizovaný servis Fiat.
UPOZORNĚNÍ Centrálním zamknutím
dveří kovovou vložkou se alarm nezapne.
UPOZORNĚNÍ Alarm je od výrobce na-
staven podle předpisů platných v zemi,
kam se vozidlo dodává.
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 11

13
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
obr. 9F0T0039m
Nikdy nevytahujte klíček za
jízdy. Volant by se automa-
ticky zablokoval při prvním natočení.
To samozřejmě platí i při vlečení vo-
zidla. Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hří-
del (např. při montáž imobilizéru)
způsobem, jímž by se mohly snížit vý-
kony systému, čímž by pozbyla plat-
nosti záruka, způsobit vážné problé-
my z hlediska bezpečnosti a neshodu
s homologací vozidla.
POZORSPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 9:
❒STOP: motor je vypnutý, klíček lze vy-
jmout ze zapalování, řízení je zamknu-
to. Mohou fungovat některá elektrická
zařízení (např. autorádio, centrální za-
mykání dveří, alarm, atd.)
❒MAR: Poloha klíčku při jízdě. Mohou
fungovat všechna elektrická zařízení.
❒AV V: Spuštění motoru.
Spínací skříňka zapalování je vybavena po-
jistným zařízením, díky němuž při neús-
pěšném pokusu o spuštění motoru je nut-
no přepnout klíček v zapalování nejdříve na
STOP, a teprve pak zopakovat pokus
o opětovné nastartování.ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňou v poloze STOPvytáh-
něte klíček ze zapalování a otočením volan-
tu zámek zamkněte.
Odemknutí
Mírně pohněte volantem a otočte klíčkem
do polohy MAR.
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 13

26
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Autoclose (Samočinné centrální
zamknutí dveří
vozidla za jízdy)
Je-li funkce zapnuta (ON), umožňuje ak-
tivovat automatické zamknutí dveří při
překročení rychlosti 5 km/h.
Postup při zapnutí (ON) vypnutí funkce
(OFF):
– krátkým stiskem tlačítka MENU ESC
displej zobrazí podmenu;
– krátkým stiskem tlačítka MENU ESC,
na displeji se zobrazí s blikáním (ON) op-
pure (OFF) (podle předchozího nastavení);
– stiskem tlačítka +nebo – proveďte vol-
bu;
– krátkým stiskem tlačítka MENU ESC
se vrátíte na obrazovku s podmenu; del-
ším stiskem tlačítka se vrátíte na obra-
zovku hlavního menu bez uložení dat.
– opětným delším stiskem tlačítka
MENU ESCse vrátíte na standardní ob-
razovku nebo na hlavní menu podle toho,
kde jste se v menu právě nacházeli. Zobrazení informací o autorádiu
(Viz rádio)
Tato funkce umožňuje zobrazit na disple-
ji informace o autorádiu:
– Rozhlas: kmitočet nebo hlášení RDS o
naladěné rozhlasové stanici, aktivace au-
tomatického ladění nebo AutoSTore;
– CD audio, CD MP3: číslo stopy;
– CD Changer: číslo CD a číslo stopy;
Postup při zobrazení (ON) nebo vypnutí
(OFF) informací o autorádiu na displeji:
– stiskněte tlačítko MENU ESC, na dis-
pleji se rozbliká (ON)nebo (OFF) (podle
předchozího nastavení);
– stiskem tlačítka +nebo – proveďte vol-
bu;
– krátkým stiskem tlačítka MENU ESC
se vrátíte na obrazovku s menu, delším
stiskem se vrátíte na standardní obrazov-
ku bez uložení dat.Nastavení měrných jednotek
(Měrná jednotka)
Tato funkce umožňuje nastavení měrných
jednotek prostřednictvím tří podmenu:
„Vzdálenost“, „Spotřeba“ a „Teplota“.
Postup při nastavení měrné jednotky:
– stiskněte krátce tlačítko MENU ESC,
na displeji se rozblikají tři podmenu;
– mezi třemi podmenu se pohybujete tla-
čítkem +nebo –;
– po zvolení podmenu, ve kterém chcete
provést změnu, krátce stiskněte tlačítko
MENU ESC ;
– při vstupu do podmenu „Vzdálenost“:stisk-
něte krátce tlačítko MENU ESC, na dis-
pleji se podle předchozího nastavení zobra-
zí „km“ nebo „mi“ (podle předchozího na-
stavení);
– stiskem tlačítka +nebo – proveďte volbu;
– při vstupu do podmenu „Spotřeba“: stiskně-
te krátce tlačítko MENU ESC, na displeji
se podle předchozího nastavení rozbliká
„km/l“, „l/100km“ nebo „mpg“;
001-035 Fiorino CZ 1ed:_ 16-12-2009 12:08 Pagina 26

49
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
VNĚJŠÍ SVĚTLA
Levá páčka obr. 48sdružuje ovládače vněj-
ších světel.
Vnější světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
Rozsvícením venkovních světel se osvětlí
přístrojová deska a ovládače.
VYPNUTÁ SVĚTLA
Ovládací prstenec otočený do polohy O.
OBRYSOVÁ SVĚTLA
Otočte ovládací prstenec do polohy 6.
Na přístrojové desce se rozsvítí kontrol-
ka
3.POTKÁVACÍ SVĚTLOMETY
Otočte ovládací prstenec do polohy 2.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
DÁLKOVÉ SVĚTLOMETY
S prstencem v poloze
2zatáhněte páč-
kou k volantu (2.nestabilní poloha). Na
přístrojové desce se rozsvítí kontrolka 1.
Vypnutí dálkových světlometů: zatáhněte
páčkou směrem k volantu (zůstanou svítit
potkávací světlomety).
SVĚTELNÁ VÝSTRAHA
Zatáhněte páčku k volantu (1
anestabilní
poloha) nezávisle na poloze ovládacího
prstence. Na přístrojové desce se rozsví-
tí kontrolka
1. PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem za-
palování nebo s klíčkem na poloze STOP
a po otočení prstence levého pákového
ovládače na polohu Oa dále na polohu
6nebo 2.
Na přístrojové desce se rozsvítí kontrol-
ka 3. Sepnutím páčky směrových světel
je možné zvolit stranu (pravou nebo levou)
s rozsvícenými světly.
obr. 48F0T0220m
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:10 Pagina 49

50
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
UKAZATELÉ SMĚRU obr. 49
Přestavte pákový ovládač na (aretovanou)
polohu:
❒nahoru (na polohu 1): zapne se pravé
směrové světlo;
❒dolů (na polohu 2): zapne se levé smě-
rové světlo.
Na přístrojové desce se rozbliká kontrol-
ka
Înebo ¥.
Směrová světla se vypnou samočinně, jak-
mile uvedete vozidlo do jízdy v přímém
směru.
Pokud chcete signalizovat změnu jízdního
pruhu, při kterém stačí otočit volantem
jen minimálně, můžete páku sepnout na-
horu nebo dolů bez zaklapnutí (nestabilní
poloha). Při uvolnění se páka samočinně
vrátí do počáteční polohy.Funkce „lane change“
(změna jízdního pruhu)
Změnu jízdního pruhu signalizujte přesta-
vením levého pákového ovládače na nea-
retovanou polohu na půl sekundy.
Směrové světlo na zvolené straně zabliká
3x a pak samočinně zhasne.ZAŘÍZENÍ FUNKCE
“FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou přednastavenou
dobu.
Aktivace
S klíčkem zapalování na STOPnebo vy-
taženýn ze zapalování přitáhněte pákový
přepínač k volantu do dvou minut od vy-
pnutí motoru.
Každým zatažením pákového přepínače se
svícení prodlouží vždy o 30 sekund, ale
je aktivní maximálně 210 sekund; pak se
světlomety samočinně vypnou.
Každou aktivací páky se rozsvítí kontrol-
ka
3na přístrojové desce (spolu s hlá-
šením na displeji) (viz kapitolu „Kontrol-
ky a hlášení“) a zůstane svítit po dobu, po
níž bude funkce aktivní. Kontrolka se roz-
svítí při prvním zatažení pákového přepí-
nače a svítí až do samočinného vypnutí
funkce. Každým zatažením páky se pro-
dlouží pouze doba svícení světel.
Deaktivace
Zatažením pákového přepínače k volantu
na více než dvě sekundy.
obr. 49F0T0157m
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:10 Pagina 50

54
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

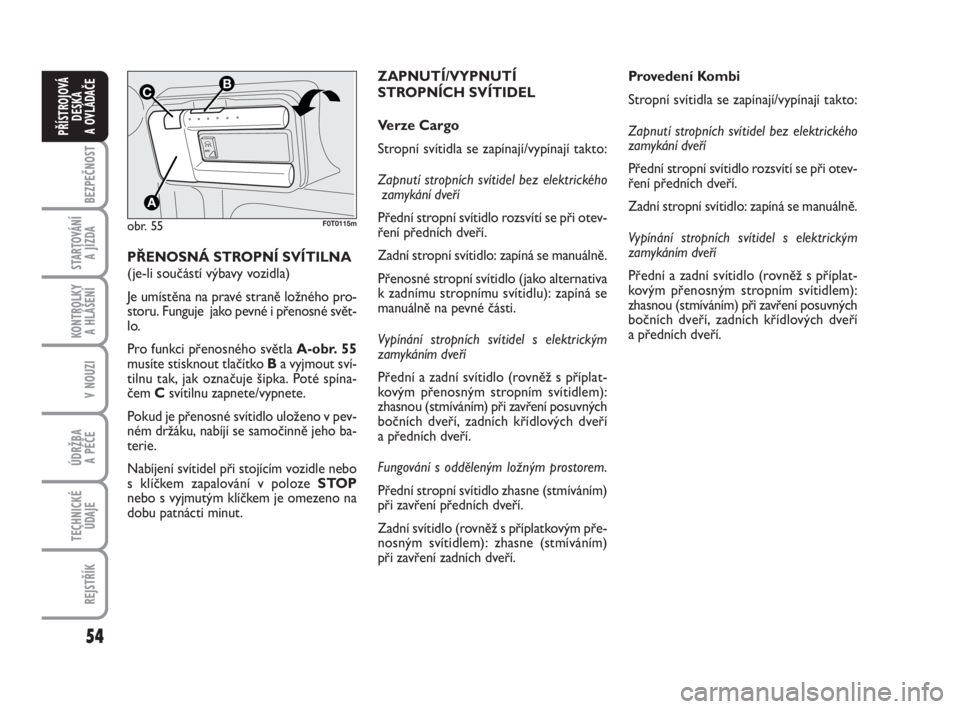

PŘENOSNÁ STROPNÍ SVÍTILNA
(je-li součástí výbavy vozidla)
Je umístěna na pravé straně ložného pro-
storu. Funguje jako pevné i přenosné svět-
lo.
Pro funkci přenosného světla A-obr. 55
musíte stisknout tlačítko Ba vyjmout sví-
tilnu tak, jak označuje šipka. Poté spína-
čem C svítilnu zapnete/vypnete.
Pokud je přenosné svítidlo uloženo v pev-
ném držáku, nabíjí se samočinně jeho ba-
terie.
Nabíjení svítidel při stojícím vozidle nebo
s klíčkem zapalování v poloze STOP
nebo s vyjmutým klíčkem je omezeno na
dobu patnácti minut.
obr. 55
A
UT
O
B
A
C
F0T0115m
ZAPNUTÍ/VYPNUTÍ
STROPNÍCH SVÍTIDEL
Verze Cargo
Stropní svítidla se zapínají/vypínají takto:
Zapnutí stropních svítidel bez elektrického
zamykání dveří
Přední stropní svítidlo rozsvítí se při otev-
ření předních dveří.
Zadní stropní svítidlo: zapíná se manuálně.
Přenosné stropní svítidlo (jako alternativa
k zadnímu stropnímu svítidlu): zapíná se
manuálně na pevné části.
Vypínání stropních svítidel s elektrickým
zamykáním dveří
Přední a zadní svítidlo (rovněž s příplat-
kovým přenosným stropním svítidlem):
zhasnou (stmíváním) při zavření posuvných
bočních dveří, zadních křídlových dveří
a předních dveří.
Fungování s odděleným ložným prostorem.
Přední stropní svítidlo zhasne (stmíváním)
při zavření předních dveří.
Zadní svítidlo (rovněž s příplatkovým pře-
nosným svítidlem): zhasne (stmíváním)
při zavření zadních dveří.Provedení Kombi
Stropní svítidla se zapínají/vypínají takto:
Zapnutí stropních svítidel bez elektrického
zamykání dveří
Přední stropní svítidlo rozsvítí se při otev-
ření předních dveří.
Zadní stropní svítidlo: zapíná se manuálně.
Vypínání stropních svítidel s elektrickým
zamykáním dveří
Přední a zadní svítidlo (rovněž s příplat-
kovým přenosným stropním svítidlem):
zhasnou (stmíváním) při zavření posuvných
bočních dveří, zadních křídlových dveří
a předních dveří.
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:10 Pagina 54

55
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA
Rozsvítí se stiskem tlačítka A-obr. 56
v každé poloze klíčku v zapalování. Se za-
pntými výstražnými světly svítí na přístro-
jové desce kontrolky
Îa ¥. Pro zhasnu-
tí stiskněte znovu spínač A.
UPOZORNĚNÍ Používání výstražných
světel je upraveno Pravidly silničního pro-
vozu, která platí v zemi, v níž se právě na-
cházíte. Dodržujte předpisy platné v da-
né zemi.
Nouzové brzdění
(je-li ve výbavě vozidla)
V případě nouzového brzdění se samo-
činně rozsvítí výstražná světla a současně
se na přístrojové desce rozsvítí kontrolky
Îa ¥. Funkce se samočinně vypne ve
chvíli, kdy brzdění ztratí nouzový charak-
ter. Touto funkcí splňuje vozidlo předpisy
platné v současné době.
PŘEDNÍ MLHOVÁ SVĚTLA
obr. 57 (jsou-li součástí výbavy)
Rozsvěcují se při zapnutých obrysových
světlech tlačítkem 5. Na přístrojové des-
ce se rozsvítí kontrolka 5.
Vypne se opětným stiskem tlačítka.ZADNÍ MLHOVÁ SVĚTLA obr. 57
S rozsvícenými potkávacími nebo přední-
mi mlhovými světly zapnete mlhovky stis-
kem tlačítka 4. Na přístrojové desce se
rozsvítí kontrolka 4.
Vypnou se opětovným stiskem tlačítka ne-
bo vypnutím potkávacích a/nebo mlhových
světel (jsou-li součástí výbavy).ODPOJOVAČ PŘÍVODU PALIVA
Zaúčinkuje při nárazu vozidla a má za ná-
sledek:
❒odpojí přívod paliva a tím vypne motor;
❒automaticky odemkne dveře;
❒rozsvítí světla v kabině.
Zaúčinkování odpojovače je signalizová-
no na displeji hlášením „zablokován přívod
paliva, viz návod“.
Pečlivou prohlídkou vozidla se ujistěte, zda
neuniká palivo např. v motorovém pro-
storu, ve spodku vozidla nebo u nádrže.
Po nárazu přepněte klíček v zapalování na
STOP, aby se nevybila baterie.
obr. 56
A
F0T0049m
obr. 57F0T0036m
036-082 Fiorino CZ 1ed:_ 16-12-2009 12:10 Pagina 55
