2012 CITROEN JUMPER Instrukcja obsługi (in Polish)

Wymiana bezpiecznika
135
SZYBKA POMOC
8
W samochodzie znajdują się trzy skrzynki
bezpieczników: po stronie kierowcy, w
słupku po stronie pasażera oraz w komorze
silnika.
Opisane zostały jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika.
Wymianę innych bezpieczników należy
wykonać w ASO SIECI CITROËN lub w
warsztacie specjalistycznym. Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.

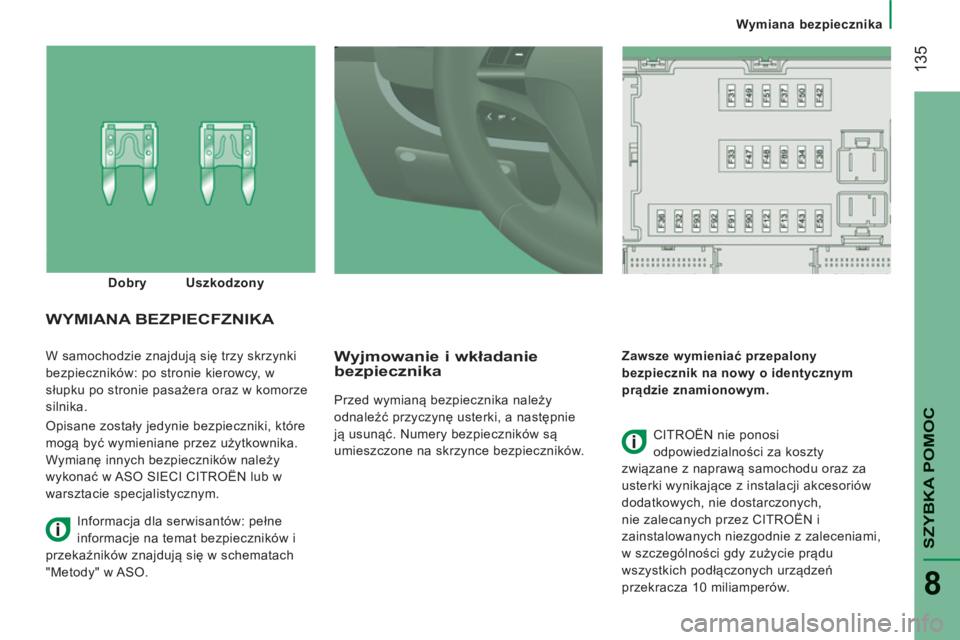

WYMIANA BEZPIECFZNIKA

CITROËN nie ponosi
odpowiedzialności za koszty
związane z naprawą samochodu oraz za
usterki wynikające z instalacji akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez CITROËN i
zainstalowanych niezgodnie z zaleceniami,
w szczególności gdy zużycie prądu
wszystkich podłączonych urządzeń
przekracza 10 miliamperów.
Dobry
Uszkodzony
Informacja dla serwisantów: pełne
informacje na temat bezpieczników i
przekaźników znajdują się w schematach
"Metody" w ASO.

Wymiana bezpiecznika
136

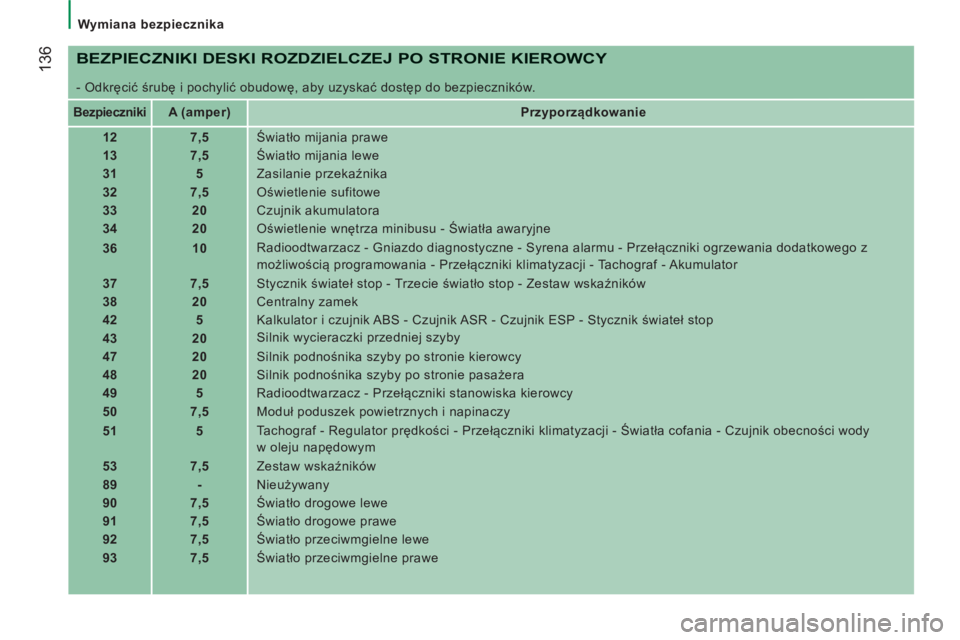

BEZPIECZNIKI DESKI ROZDZIELCZEJ PO STRONIE KIEROWCY

- Odkręcić śrubę i pochylić obudowę, aby uzyskać dostęp do bezpieczników.


Bezpieczniki



A (amper)


Przyporządkowanie


12


7,5
Światło mijania prawe


13


7,5
Światło mijania lewe


31


5
Zasilanie przekaźnika


32


7,5
Oświetlenie sufitowe


33


20
Czujnik akumulatora


34


20
Oświetlenie wnętrza minibusu - Światła awaryjne


36


10

Radioodtwarzacz - Gniazdo diagnostyczne - Syrena alarmu - Przełączniki ogrzewania dodatkowego z
możliwością programowania - Przełączniki klimatyzacji - Tachograf - Akumulator


37


7,5
Stycznik świateł stop - Trzecie światło stop - Zestaw wskaźników


38


20
Centralny zamek


42


5
Kalkulator i czujnik ABS - Czujnik ASR - Czujnik ESP - Stycznik świateł stop


43


20
Silnik wycieraczki przedniej szyby


47


20
Silnik podnośnika szyby po stronie kierowcy


48


20
Silnik podnośnika szyby po stronie pasażera


49


5
Radioodtwarzacz - Przełączniki stanowiska kierowcy


50


7,5
Modu
ł poduszek powietrznych i napinaczy


51


5
Tachograf - Regulator prędkości - Przełączniki klimatyzacji - Światła cofania - Czujnik obecności wody
w oleju napędowym


53


7,5
Zestaw wskaźników


89


-
Nieużywany


90


7,5
Światło drogowe lewe


91


7,5
Światło drogowe prawe


92


7,5
Światło przeciwmgielne lewe


93


7,5
Światło przeciwmgielne prawe

Wymiana bezpiecznika
137
SZYBKA POMO
C
8


Bezpieczniki



A (amper)


Przyporządkowanie



54


-
Nieużywany


55


15
Ogrzewanie foteli


56


15
Gniazdo 12 V


57


10
Ogrzewanie dodatkowe z możliwością programowania


58


15
Odmrażanie tylnej szyby (lewa strona)


59


15
Odmrażanie tylnej szyby (prawa strona)


60


-
Nieużywany


61


-
Nieużywany


62


-
Nieużywany


63


10
Przełącznik programowanego ogrzewania dodatkowego


64


-
Nieużywany


65


30
Dmuchawa ogrzewania dodatkowego z możliwością
programowania
BEZPIECZNIKI W SŁUPKU PO
STRONIE PASAŻERA

- Odpiąć obudowę.

Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

Wymiana bezpiecznika
138

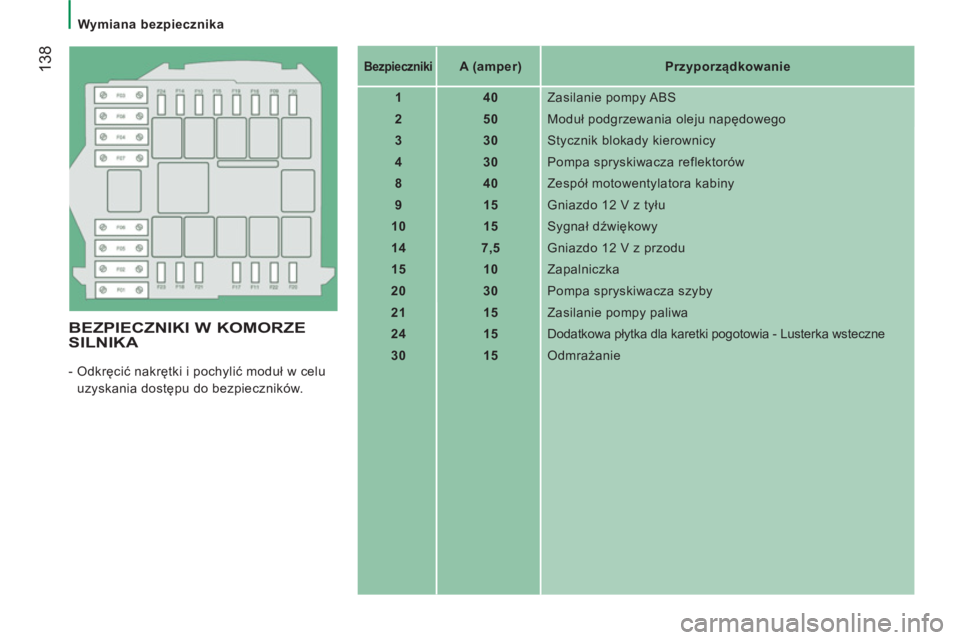

BEZPIECZNIKI W KOMORZE
SILNIKA
- Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.



Bezpieczniki




A (amper)


Przyporządkowanie


1


40
Zasilanie pompy ABS


2


50
Moduł podgrzewania oleju napędowego


3


30
Stycznik blokady kierownicy


4


30
Pompa spryskiwacza reflektorów


8


40
Zespół motowentylatora kabiny


9


15
Gniazdo 12 V z tyłu


10


15
Sygnał dźwiękowy


14


7,5
Gniazdo 12 V z przodu


15


10
Zapalniczka


20


30

Pompa spryskiwacza szyby


21


15
Zasilanie pompy paliwa


24


15
Dodatkowa płytka dla karetki pogotowia - Lusterka wsteczne


30


15
Odmrażanie

Wymiana pióra wycieraczki szyby
139
SZYBKA POMO
C
8

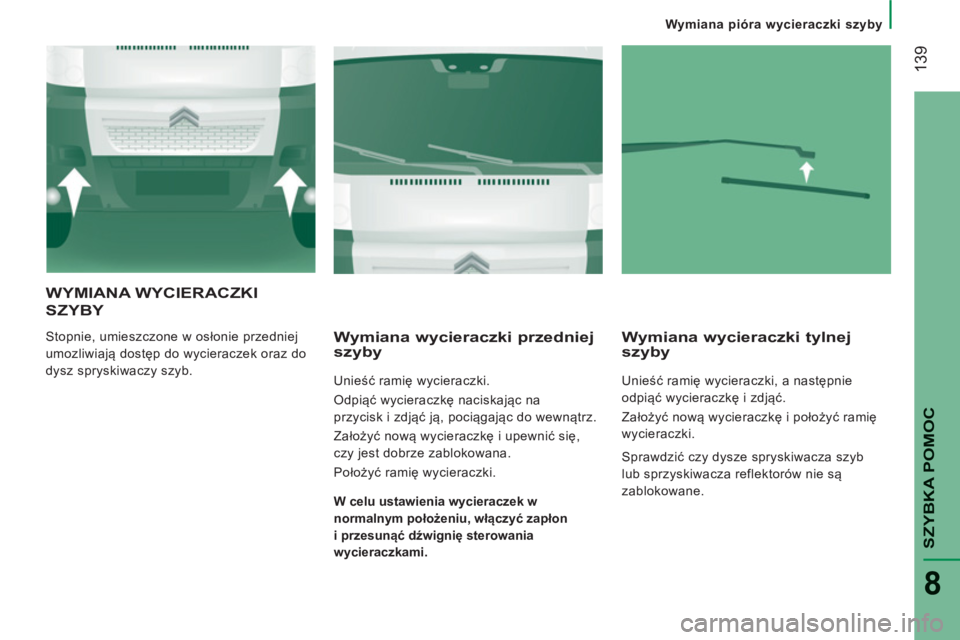

WYMIANA WYCIERACZKI
SZYBY

Stopnie, umieszczone w osłonie przedniej
umozliwiają dostęp do wycieraczek oraz do
dysz spryskiwaczy szyb.
Wymiana wycieraczki przedniejszyby

Unieść ramię wycieraczki.
Odpiąć wycieraczkę naciskając na
przycisk i zdjąć ją, pociągając do wewnątrz.
Założyć nową wycieraczkę i upewnić się,
czy jest dobrze zablokowana.
Położyć ramię wycieraczki.
Wymiana wycieraczki tylnejszyby

Unieść ramię wycieraczki, a następnie
odpiąć wycieraczkę i zdjąć.
Założyć nową wycieraczkę i położyć ramię
wycieraczki.

W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

Sprawdzić czy dysze spryskiwacza szyb
lub sprzyskiwacza reflektorów nie są
zablokowane.

Holowanie pojazdu
14
0

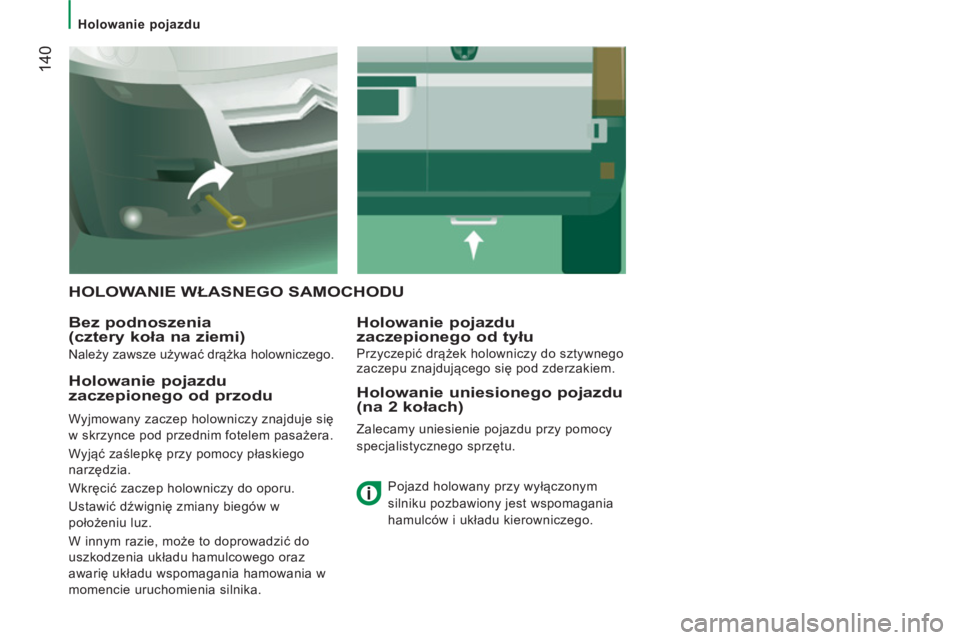

HOLOWANIE WŁASNEGO SAMOCHODU

Bez
podnoszenia (cztery koła na ziemi)

Należy zawsze używać drążka holowniczego.
Holowanie pojazdu
zaczepionego od tyłu

Przyczepić drążek holowniczy do sztywnego
zaczepu znajdującego się pod zderzakiem.


Holowanie pojazdu
zaczepionego od przodu
Wyjmowany zaczep holowniczy znajduje się
w skrzynce pod przednim fotelem pasażera.
Wyjąć zaślepkę przy pomocy płaskiego
narzędzia.
Wkręcić zaczep holowniczy do oporu.
Ustawić dźwignię zmiany biegów w
położeniu luz.
W innym razie, może to doprowadzić do
uszkodzenia układu hamulcowego oraz
awarię układu wspomagania hamowania w
momencie uruchomienia silnika.
Holowanie uniesionego pojazdu (na 2 kołach)

Zalecamy uniesienie pojazdu przy pomocy
specjalistycznego sprzętu.

Pojazd holowany przy wyłączonym
silniku pozbawiony jest wspomagania
hamulców i układu kierowniczego.

9

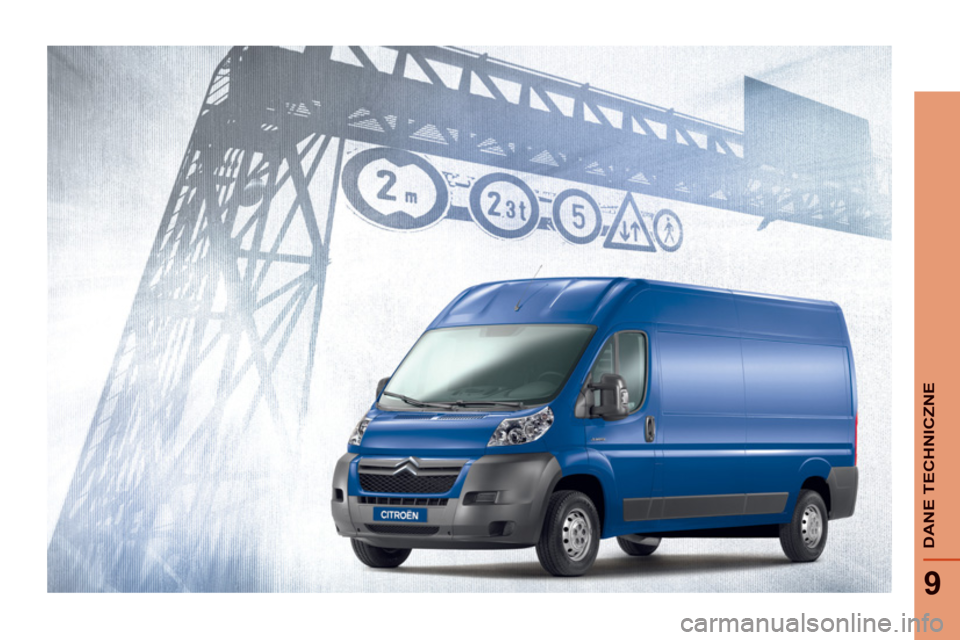

DANE TE
CHNI
CZNE

142

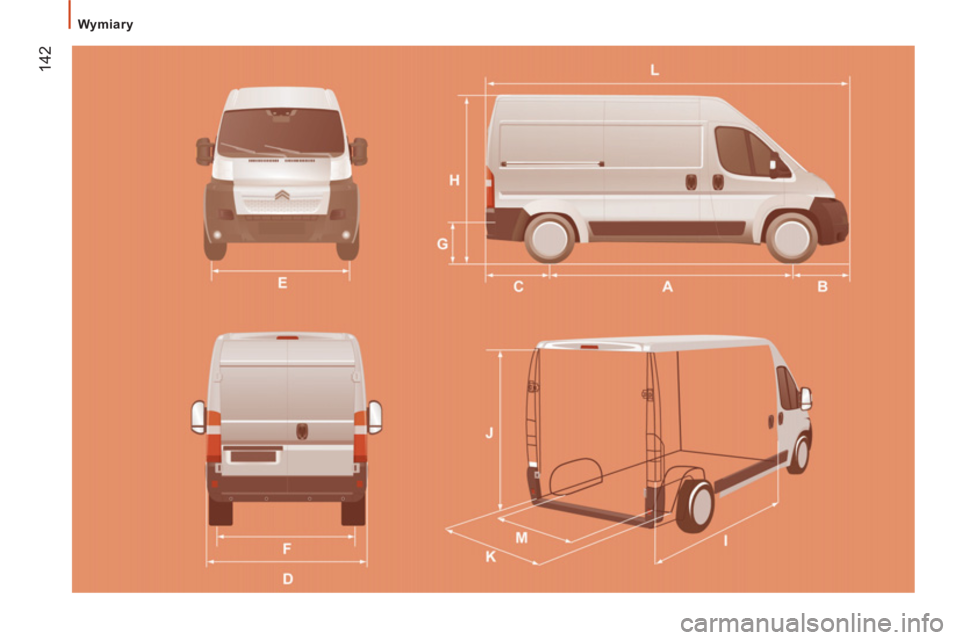

Wymiary
