2012 CITROEN DS5 HYBRID Kezelési útmutató (in Hungarian)

207
Gyakorlati tudnivalók









Izzócsere
Első lámpák
Xenonizzókkal rendelkező változat
1.Távolsági fényszórók (H1- 35W)
2.Kanyarkövető tompított fényszórók(D1S-35W)3.Nappali világítás / helyzetjelzők(fénykibocsátó diódák - LED)4.Irányjelzők (HY21-21W)5.Kanyarkövető ködfényszórók(H11)
Halogénizzókkal rendelkezőváltozat
1.Távolsági fényszórók (H1- 55W)2.Tompított fényszórók (H7-55W)
3.Nappali és helyzetjelző lámpák
(fénykibocsátó diódák - LED)4.Irányjelzők (HY21-21W)5.Kanyarkövető ködfényszórók(H11)

A lehető legjobb minőségű világítás biztosítása érdekében a H7... típusúbajonettes izzóknál ügyeljen amegfelelő helyzetre.


Bizonyos időjárási viszonyok között (alacsony hőmérséklet, nedvesség) az első és hátsó lámpák belső felületénmegjelenő pára természetes jelenség, mely a lámpák bekapcsolása utánnéhány perccel eltűnik.



Áramütésveszély!

A xenonizzók (D1S-35W) cseréjéta CITROËN hálózatban vagy egy szakszervizben kell elvégeztetni.


A gépjárművön történő bármilyen beavatkozás előtt vegye le a gy

(xenonizzós változat)
) A nyelv meghúzásával távolítsa el a
műanyag borítást. )
Az alul lévő pecket benyomva vegye ki az
izzót a csatlakozóval együtt. ) Húzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t
hajtsa v

Gyakorlati tudnivalók
Tompított fényszórók
(halogénizzós változat)
)
A nyelv meghúzásával távolítsa el a
műanyag borítást.







Távo l s ági fényszórók
(halogénizzós változat)
)A nyelv meghúzásával távolítsa el a műanyag borítást.)Az alul lévő pecket benyomva vegye ki az
izzót a csatlakozóval együtt.)Húzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t hajtsa végre fordított sorrendben.

)
Nyomja meg a csatlakozó tetejét, majd
billentse az egységet lefelé. ) Vegye ki az izzót a csatlakozóval együtt. )
Húzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t
hajtsa végre fordított sorrendben.

Nappali/helyzetjelző lámpák
Az ilyen típusú diódás izzók és fénysorok cseréje érdekében forduljon a CITROËN hálózathoz vagy egy szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez szükséges készlet a CITROËN hálózatban szerezhető be.
Irányjelzők

A jobb vagy bal oldali irányjelző visszajelzésének szaporább villogása amegfelelő oldali izzó meghibásodásárautal.
Az irán
yjelző izzója a fényszóró alatt
helyezkedik el.
) Fordítsa el a foglalatot negyed fordulattalés távolítsa el.)
Cserélje ki a hibás izzót. Visszaszereléskor u
gyanezt a műveletsor t hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egyszakszervizben is elvégeztetheti.

Gyakorlati tudnivalók
Ködfényszórók
) Távolítsa el a légterelőt.)
Kösse ki az izzó csatlakozóját. )
Fordítsa el negyed fordulattal az izzót éscserélje ki.
Visszaszereléskor ugyanezt a műveletsor t
hajtsa v

1.Helyzetjelzők (fénykibocsátó diódák - LED)2.Irányjelzők (PY21W borostyánszínű)3.Tolatólámpák (P21W)4.
Féklámpák (P21W)5.Ködlámpák (P21W)
Hátsó világítás
Irányjelzők és féklámpák (a sárvédőkön)
)
Nyissa ki a csomagtartót, majd távolítsa el a takarófedelet. )
Kösse ki a lámpa csatlakozóját.)
Csavarozza ki a lámpatest két
rögzítőanyáját.
)Kívülről óvatosan emelje ki a lámpát.
A tar tópatentok automatikusan
kikapcsolódnak.)Negyed fordulattal fordítsa el a foglalatot, majd cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsor t hajtsa végre fordított sorrendben.


Fénykibocsátó diódák (LED- ek) cseréje
A csere érdekében forduljon aCITROËN hálózathoz vagy egy szakszervizhez.

Gyakorlati tudnivalók

Tolatólámpák (a csomagtérfedélen)
)Nyissa ki a csomagtérfedelet.)Csatolja le a lámpaburát. )Távolítsa el a takarófedelet és csavarja ki a
lámpa rögzítőanyáját.
)
Kívülről óvatosan emelje ki a lámpát. A
tar tópatent automatikusan kikapcsolódik.
) Negyed fordulattal fordítsa el a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsor thajtsa v

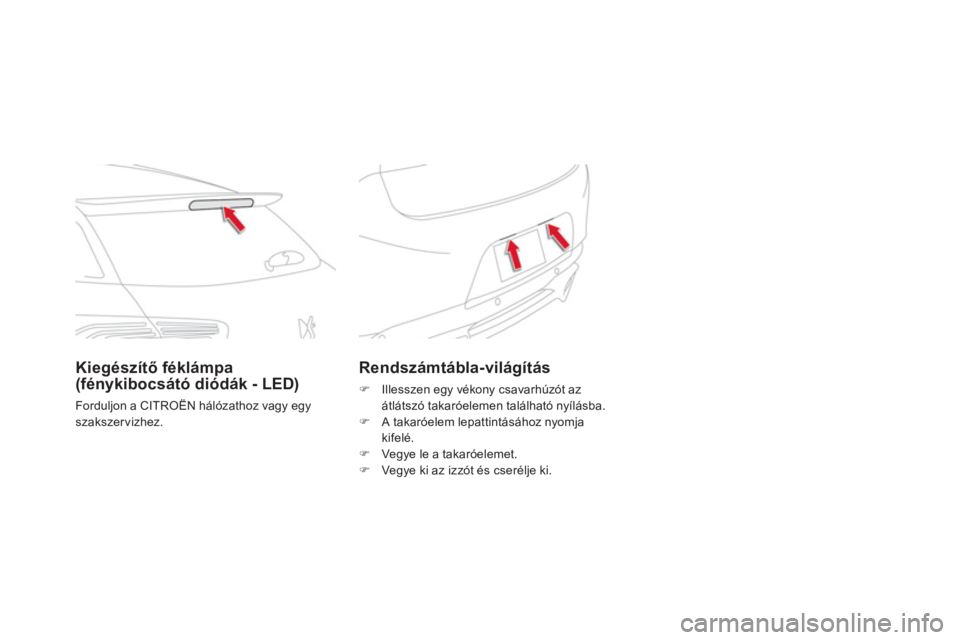

Rendszámtábla-világítás
) Illesszen egy vékony csavarhúzót az
átlátszó takaróelemen található nyílásba. ) A takaróelem lepattintásához nyomja kifelé. )
Vegye le a takaróelemet.)
Vegye ki az izzót és cserélje ki.
Kiegészítő féklámpa(fénykibocsátó diódák - LED)
Forduljon a CITROËN hálózathoz vagy egy szakszervizhez.
