2012 CITROEN DS5 HYBRID display

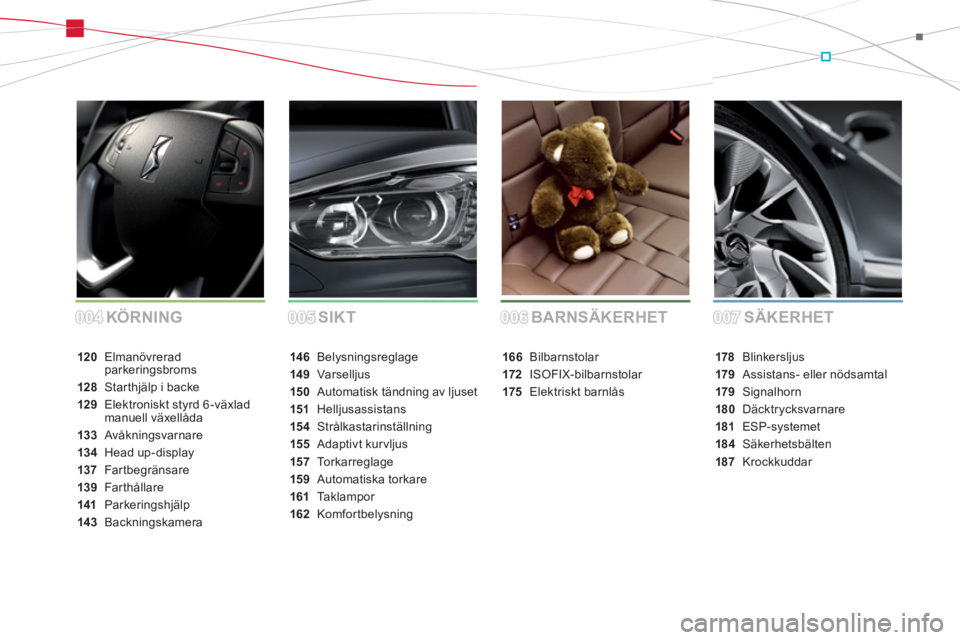

SÄKERHET BARNSÄKERHET SIKT
146 Belysningsreglage
149Var selljus
150Automatisk tändning av ljuset
151 Helljusassistans
154Strålkastarinställning
155 Adaptivt kurvljus
157 To r k a r r eglage
159 Automatiska torkare
161Taklampor
162Komfortbelysning
166Bilbarnstolar
172 ISOFIX-bilbarnstolar
175Elektriskt barnlås
178Blinkersljus
179 Assistans- eller nödsamtal
179
Signalhorn
180 Däcktrycksvarnare
181ESP-systemet
184 Säkerhetsbälten
187 Krockkuddar
KÖRNING
120 Elmanövreradparkeringsbroms
128Starthjälp i backe
129Elektroniskt styrd 6-växladmanuell växellåda
133 Avåkningsvarnare
134Head up-display
137Far tbegränsare
139 Farthållare
141Parkeringshjälp
143 Backningskamera
005005006006007007004004

9Snabbguide





Köra ekonomiskt och miljövänligt
Bilensbränsleförbrukningvarierar kraftigt:


- beroende på förarens körsätt(försiktigt, aggressivt, snabbt etc.),

- beroende på typavfärdväg(stad, landsväg, motor väg, flytande trafik, köbildning etc.) och hastigheten.


Viktiga rekommendationer för ekonomisk körning


Hybridsystemets funktionsväljare

För en optimal bränsleförbrukning väljer du automatiskt läge (Auto) även vid stadskörning (läget aktiveras
automatiskt vid star ten).
Detta läge optimerar energikällornas användning (förbrännings- och/eller elkraft), till skillnad från de andra
funktionslägena som är avsedda för mer specifika användningsområden.

Växelväljare
Använd i första hand det automatiska läget A
som väljer rätt växel i varje situation, beroende på behovet.


Orsaker till onödigt hög bränsleförbrukning och kontroller

Liksom för alla fordon är det viktigt att begränsa överbelastning, luftmotstånd (öppna rutor i en hastighet över 50 km/tim, lasträcken med eller utan last etc.) och användning av strömförbrukande tillbehör (kylning av kupén, eluppvärmda säten, uppvärmbar bakruta etc.).
Utför de föreskrivna kontrollerna (kontrollera däcktrycket regelbundet, använd rekommenderade tryck etc.) och följ
anvisnin
garnai bilens ser vicebok.

Tänk på att köra mjukt
Välj gärnadetekonomiskafältet"eco"
på förbruknings- och laddningsmätaren: ge gas måttligt, kör så mycket sommöjligt i jämn fart och använd fartbegränsaren eller far thållaren så ofta som möjligt.
Användladdningsfältet : lyft foten i god tid från gaspedalen i stället för att behöva bromsa. Visarens avvikelse på
förbruknings- och laddningsmätaren (i laddningsfältet) visar hur stor energiåtervinningen är.

Förbrukningshistorik

Du kan se hur ditt körsätt och valet av färdväg har inverkat på förbrukningen genom att titta på
förbrukningshistoriken. Se kapitlet "Multifunktionsdisplayer".

Snabbguide

Helljusassistans

Detta system kopplar om automatisktmellan helljus och halvljus beroende på
trafikförhållandena, med hjälp av en kamerasom sitter på innerbackspege
151

Parkeringshjälp fram och bak
Det här systemet ger föraren information om hinder framför eller bakom bilen vid
parkeringsmanövrer.
141

Sats för provisorisk däckreparation
Det här är en komplett utrustning som
består av en kompressor och en patron med
tätningsmedel för provisorisk däckreparation.
19
4
På utsidan
Backningskamera

Den här utrustningen finns bara tillsammans
med navigationssystemet. Det aktiveras
automatiskt när backväxeln läggs i och ger föraren visuell information på färgdisplayen.
14 3

13Snabbguide
På insidan


Head up-display

Denna anordning visar information som rör hastighet och far thållare/far tbegränsare på en
rökfärgad skärm i förarens synfält, så att haneller hon inte behöver titta bor t från vägen.

Centralt fack med utrustningar

Facket har belysning, kylning ochförvaringsmöjligheter, utrustningar (USB-
läsare, plats för en flaska etc.
).

Ljud- och kommunikationssystem

Dessa system har försetts med den senaste
tekniken: MP3-kompatibel bilradio, USB-läsare,
handsfree-utrustning med Bluetooth, navigation
med färgdisplay, AUX-uttag,HiFi-ljudanläggning etc. eMyWay
134
106
309
255
Bilradio

Massagefunktion

Det här är en funktion som masserar ryggen
under ca 60 minuter. Massagen sker i 6 inter valler som är 10 minuter långa.
98
Elmanövrerad parkeringsbroms
Funktionen drar automatiskt åt parkeringsbromsen när motorn stängs av ochlossar den automatiskt när föraren kör iväg. Det är fortfarande möjligt att dra åt och lossa bromsen manuellt.
120

14 . Reglage för fönsterhissar/elektriskt
barnlås/centrallås.
15
. Reglage för eMyWay.
16.Växelspak.
17. Väljare för Hybrid4-läget.
18
. Reglage för värme/luftkonditionering.
19.Bilradio.
20.Varningsblinkers. 21. Multifunktionsdisplay.22.Justerbara och stängningsbara
ventilationsmunstycken i mitten.
23
.Klocka.
24.Start med knappen START/STOP.
25. Läsare för elektronisk nyckel.
26. Reglage för torkare/spolare/färddator.

Förarplats
1.
Reglage för öppning av motorhuven.2.
Inställning av strålkastarna i höjdled. 3.
Riktbara och stängbara
ventilationsmunstycken på sidorna.4.Munstycke för bor ttagning av is på framdörrarnas rutor.
5. Munstycke för bor tagning av is på de fasta
främre rutorna.
6.Head up-display. 7. Munstycke för bor ttagning av is på vindrutan.8.Passagerarens krockkudde. 9.
Handskfack/urkoppling av passagerarens krockkudde. 10.12-volts tillbehörsuttag.11.
Fönsterhissreglage bak 12.Mittarmstöd med för varingsfack.
USB/Jack-uttag. 13.Elektrisk parkeringsbroms.
27. Rattreglage för bilradion.28.
Förarens krockkudde.
Signalhorn. 29. Reglage för far thållare/far tbegränsare. 30.
Reglagemodul (se föregående sida).
31.Inställning av sidospeglarna.32.
Belysnings- och blinkersreglage.33.
Instrumenttavla. 34.Indikeringslampor för säkerhetsbälten och krockkuddar.35.Ta k l a mpa. 36.Reglage för head up-display. 37.
Reglage för cockpit-takets gardin.38.Nödsamtal med lokalisering -
Assistanssamtal med lokalisering.

21Snabbguide
Viktiga mätare och kontrollampor

När tändningen slås på rör sig mätarnas nålar
över hela skalan och återgår sedan till 0.
A
.När tändningen är tillslagen indikerar stapeln den återstående bränslenivån.

Instrumenttavlan
1.
När tändningen är påslagen skall de
orange och röda varningslamporna tändas. 2.När hybridsystemet är aktivt ska dessa
kontrollampor vara släckta.
Slå upp och läs om den berörda funktionen, om
nå
gon kontrollampa fortsätter att lysa.

Kontrollampor
55
B.
När tändningen är påslagen skall displayen
på instrumenttavlan visa oljenivån.
Om nivåerna är felakti
ga måste motsvarande påfyllning ske.
54

25
Snabbguide
Köra säker t


Far tbegränsare "LIMIT"
1.
Val av fartbegränsarens funktionsläge. 2.Minska det programmerade värdet. 3.Öka det programmerade värdet.4.
Koppla in/ur far tbegränsaren (PAUS E).
5. Visning av en lista över minneslagrade hastigheter (på bilradions display).
Dessa inställningar skall göras med hybridsystemet aktivt.
137
139
Farthållare "CRUISE"
1.Val av far thållarens funktionsläge.
2. Programmera en hastighet/minska det
programmerade värdet.3. Programmera en hastighet/öka det
programmerade värdet.4. Koppla in/ur farthållaren (PAUS E).
5. Visning av en lista över minneslagrade
hastigheter (på bilradions display).För att kunna programmeras eller aktiveras
måste bilens hastighet vara högre än 40 km/tim,
med minst 2:ans v
äxel ilagd.
Visning på instrumenttavlan

Farthållarens och fartbegränsarensfunktionslägen indikeras på instrumenttavlan.
Far thållar
e
Far tbegränsare

29Hybridsystem





Huvudkomponenterna i Hybrid4-systemet
Dieselmotorn HDi - 1- som finns framtill i bilen sköter framhjulsdriften och fyller största delen av
bilens framdrivningsbehov.
Den är utrustad med Stop & Start
-systemet -5
- som laddar upp batterierna och säkerställer energibehovet när det behövs (t.ex. vid fyrhjulsdrift).
Elmotorn - 2
- sitter baktill i bilen och sköter bakhjulsdriften eller bidrar med extra kraft samtidigt som dieselmotorn är aktiv, beroende på vilket hybridläge som har valts.
Den sköter återvinningen av energi, laddar upp batterierna i fartminskningsfaserna och är aktiv upp
till 120 km/tim.
Etthögspänningsbatteri - 3 -
ett 200-voltsbatteri av typ NI-MH lämnar drivspänning till elmotorn bak i bilen.
Styrningen av dess laddningsnivå sköts automatiskt av bilen i far tminskningsfaserna.
Batteriet är placerat i ett fack i bagageutrymmet som endast behörig ser vicepersonal har tillgång till.

B
atteriets laddningsnivåanges med 8 horisontala eller vertikala streck (beroende på display).
Dettraditionella12-voltsbatteriet
är placerat i motorrummet och lämnar spänning till bilens elsystem. Det laddas automatiskt via högspänningsnätet.
